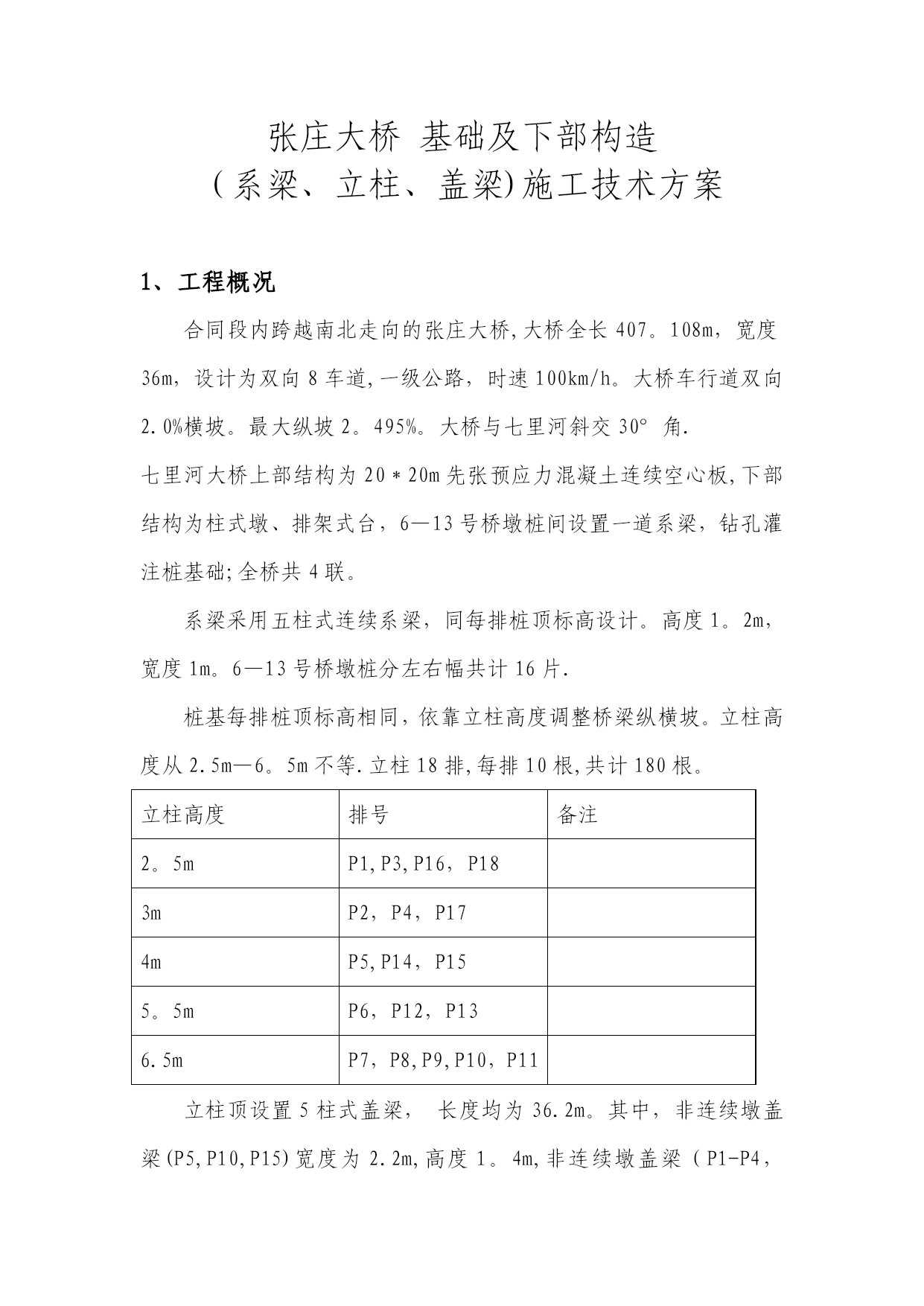

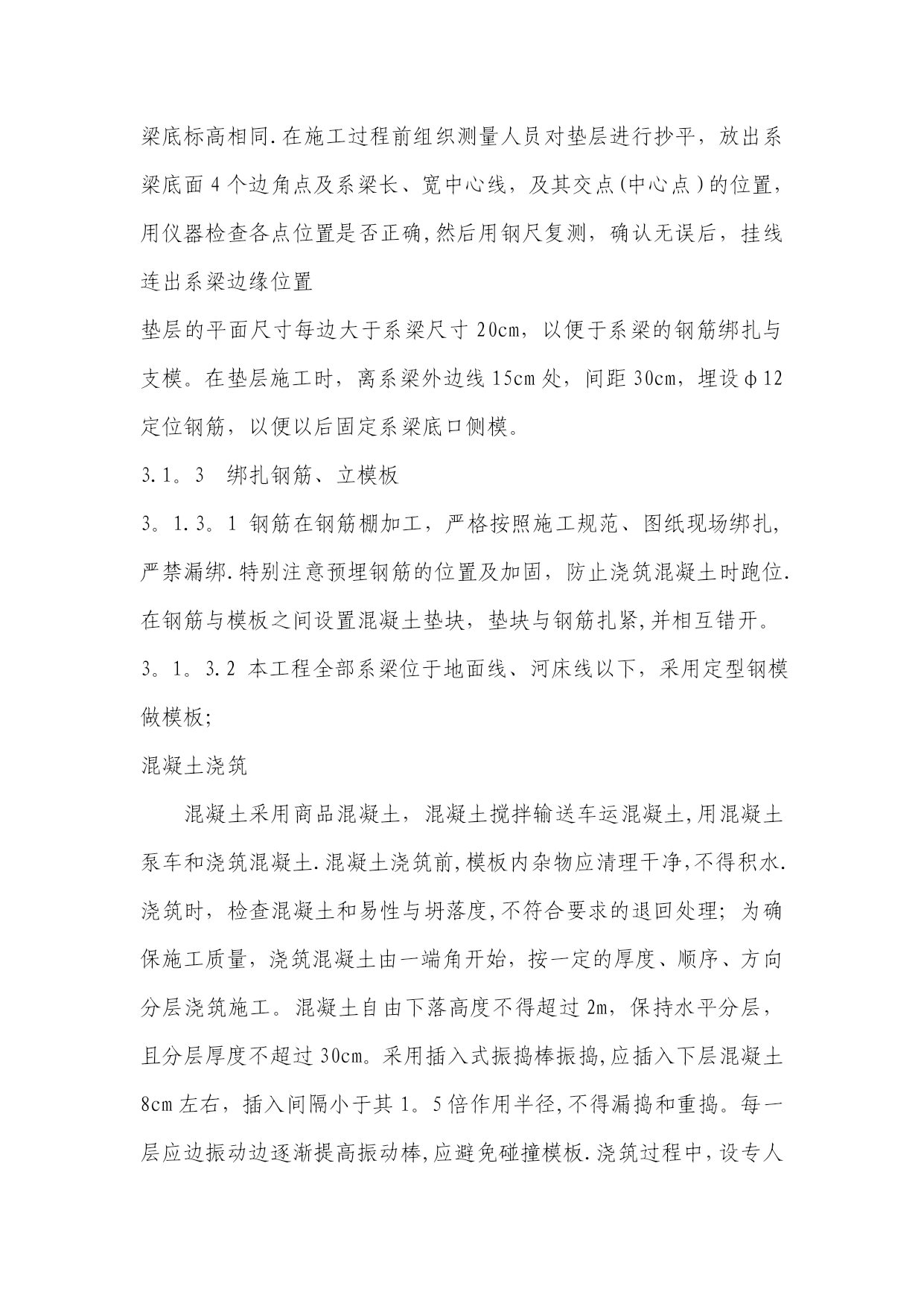

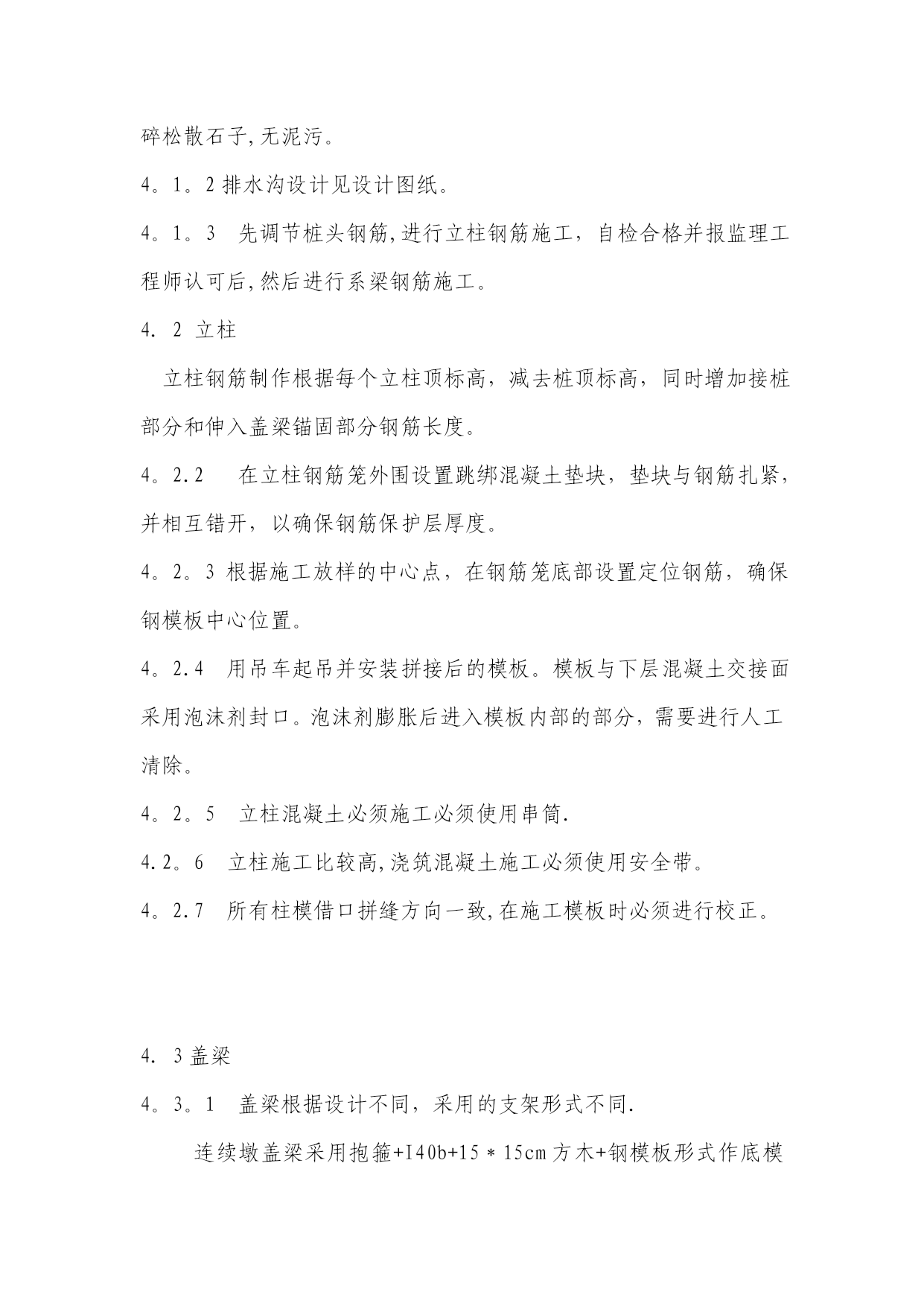

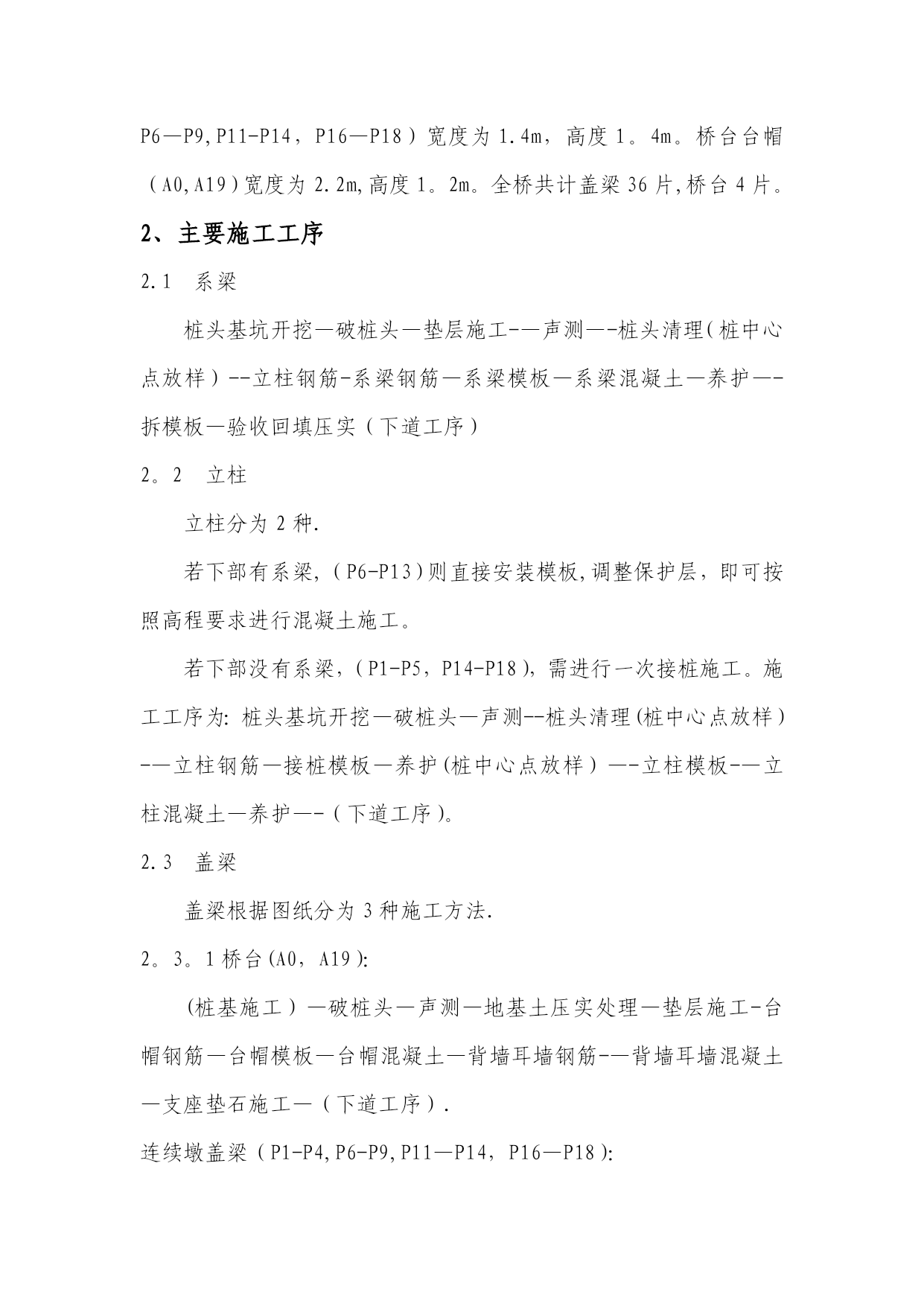

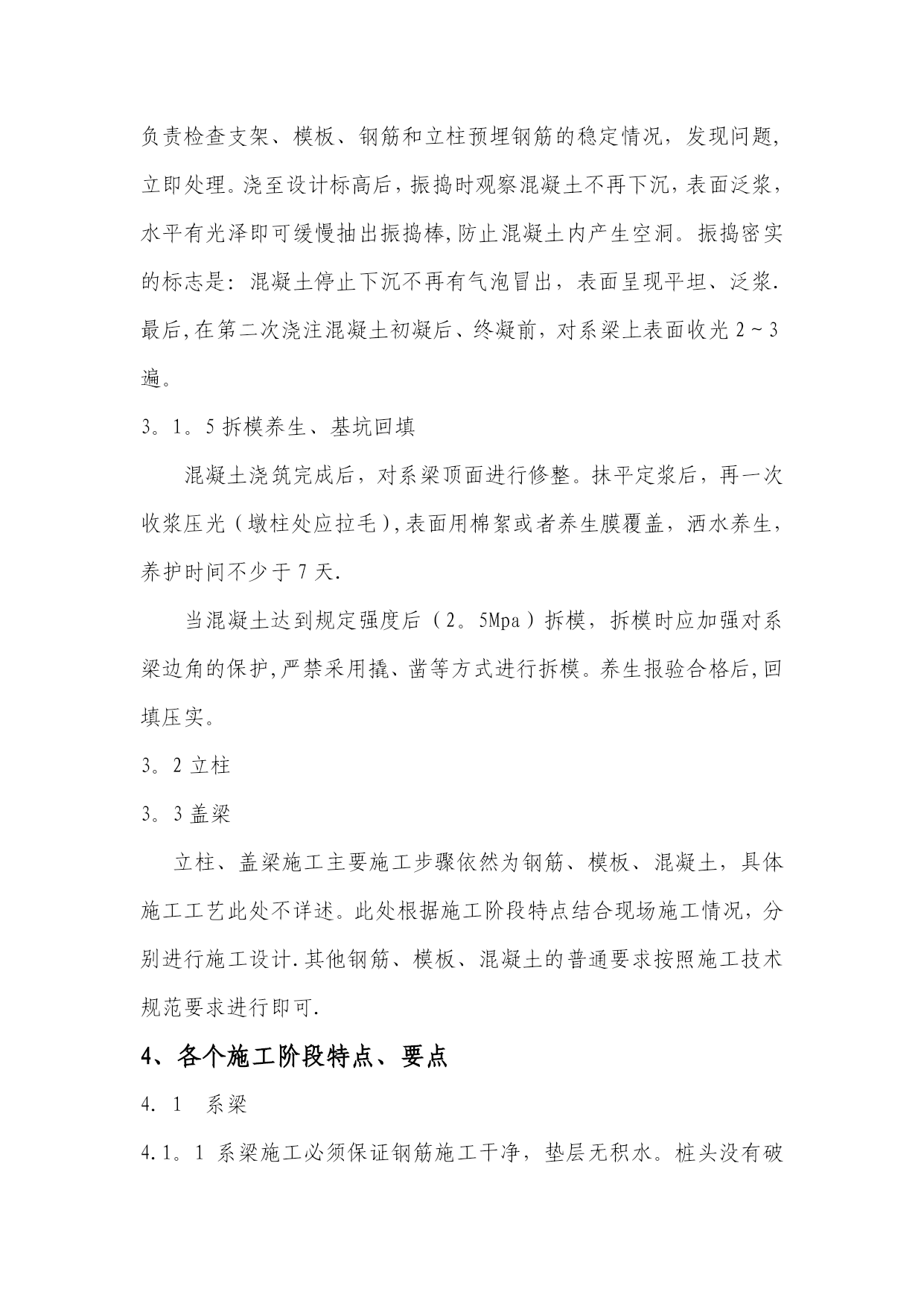

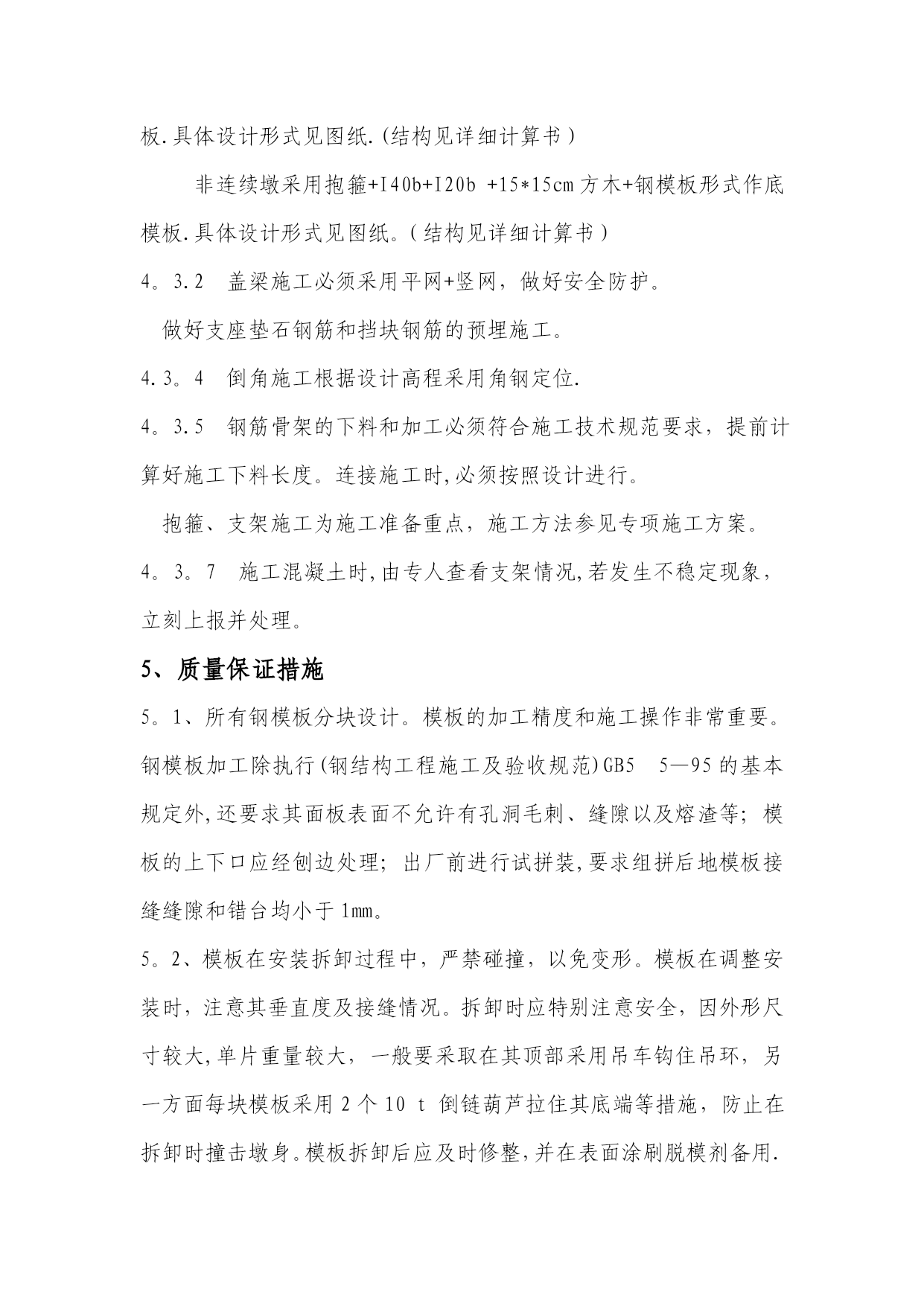

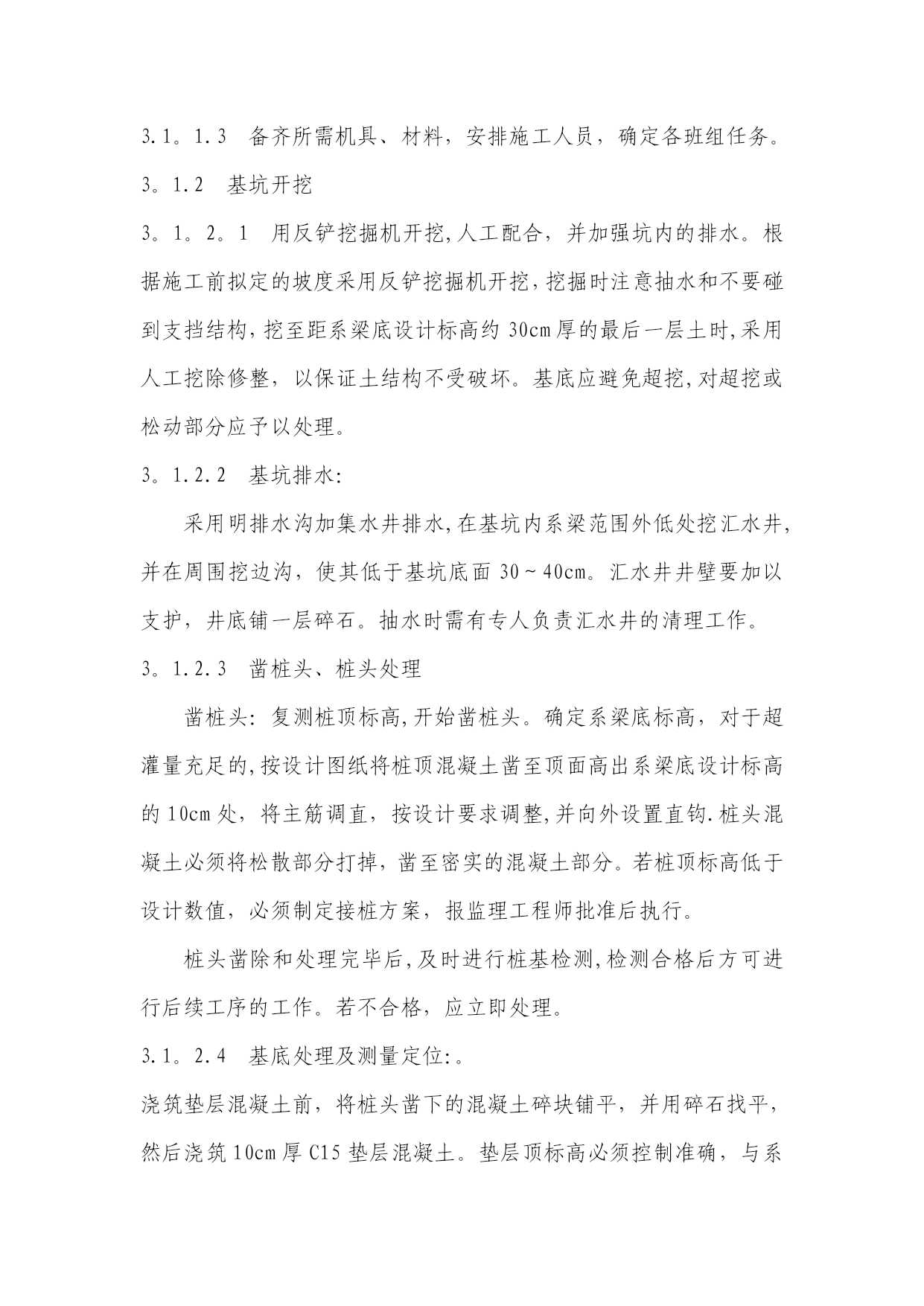

立柱施工技术方案【实用文档】doc文档可直接使用可编辑，欢迎下载张庄大桥基础及下部构造（系梁、立柱、盖梁)施工技术方案1、工程概况合同段内跨越南北走向的张庄大桥,大桥全长407。108m，宽度36m，设计为双向8车道,一级公路，时速100km/h。大桥车行道双向2.0%横坡。最大纵坡2。495%。大桥与七里河斜交30°角.七里河大桥上部结构为20＊20m先张预应力混凝土连续空心板,下部结构为柱式墩、排架式台，6—13号桥墩桩间设置一道系梁，钻孔灌注桩基础;全桥共4联。系梁采用五柱式连续系梁，同每排桩顶标高设计。高度1。2m，宽度1m。6—13号桥墩桩分左右幅共计16片.桩基每排桩顶标高相同，依靠立柱高度调整桥梁纵横坡。立柱高度从2.5m—6。5m不等.立柱18排,每排10根,共计180根。立柱高度排号备注2。5mP1,P3,P16，P183mP2，P4，P174mP5,P14，P155。5mP6，P12，P136.5mP7，P8,P9,P10，P11立柱顶设置5柱式盖梁，长度均为36.2m。其中，非连续墩盖梁(P5,P10,P15)宽度为2.2m,高度1。4m,非连续墩盖梁（P1-P4，P6—P9,P11-P14，P16—P18）宽度为1.4m，高度1。4m。桥台台帽（A0,A19）宽度为2.2m,高度1。2m。全桥共计盖梁36片,桥台4片。2、主要施工工序2.1系梁桩头基坑开挖—破桩头—垫层施工-—声测—-桩头清理（桩中心点放样）--立柱钢筋-系梁钢筋—系梁模板—系梁混凝土—养护—-拆模板—验收回填压实（下道工序）2。2立柱立柱分为2种.若下部有系梁,（P6-P13）则直接安装模板,调整保护层，即可按照高程要求进行混凝土施工。若下部没有系梁，（P1-P5，P14-P18），需进行一次接桩施工。施工工序为：桩头基坑开挖—破桩头—声测--桩头清理(桩中心点放样）-—立柱钢筋—接桩模板—养护(桩中心点放样）—-立柱模板-—立柱混凝土—养护—-（下道工序）。2.3盖梁盖梁根据图纸分为3种施工方法.2。3。1桥台(A0，A19）：(桩基施工）—破桩头—声测—地基土压实处理—垫层施工-台帽钢筋—台帽模板—台帽混凝土—背墙耳墙钢筋-—背墙耳墙混凝土—支座垫石施工—（下道工序）.连续墩盖梁（P1-P4,P6-P9,P11—P14，P16—P18）：(立柱养护）——底模板支架施工（抱箍、支架）——底模板施工-桩头凿毛—盖梁钢筋—侧模板施工—盖梁混凝土—养护-—支座垫石——（下道工序)。支架系统采用：抱箍、I40b主横梁、15＊15cm方木分配梁、定型钢模底模板(竹胶板)。2。3.3非连续墩盖梁(P5,P10，P15）：(立柱养护）——底模板支架施工（抱箍、支架）-—底模板施工—桩头凿毛—盖梁钢筋—侧模板施工—盖梁混凝土—养护--支座垫石-—(下道工序）.支架系统采用：抱箍、I40b主横梁、I2Ob分配梁，15＊15cm方木分配梁、定型钢模底模板（竹胶板）.3、具体施工工艺3.1系梁施工准备3.1。1。1使用GTS—311型全站仪，利用极坐标法放出系梁的纵、横轴线及系梁边线，以及墩身位置，并作好记录，报监理工程师验收合格后，进入下一道工序。3。1.1。2复核基坑中心线、方向、高程，按地质水文资料结合现场情况,决定开挖坡度和支挡方案。基坑底面尺寸为长a+2,宽b+2,a为系梁长,b为系梁宽，开挖坡度采用1：1，则地面开挖尺寸为（a+2）+2×h,宽为（b+2）+2×h,h为开挖深度.3.1。1.3备齐所需机具、材料，安排施工人员，确定各班组任务。3。1.2基坑开挖3。1。2。1用反铲挖掘机开挖,人工配合，并加强坑内的排水。根据施工前拟定的坡度采用反铲挖掘机开挖，挖掘时注意抽水和不要碰到支挡结构，挖至距系梁底设计标高约30cm厚的最后一层土时,采用人工挖除修整，以保证土结构不受破坏。基底应避免超挖,对超挖或松动部分应予以处理。3。1.2.2基坑排水：采用明排水沟加集水井排水,在基坑内系梁范围外低处挖汇水井,并在周围挖边沟，使其低于基坑底面30～40cm。汇水井井壁要加以支护，井底铺一层碎石。抽水时需有专人负责汇水井的清理工作。3。1.2.3凿桩头、桩头处理凿桩头：复测桩顶标高,开始凿桩头。确定系梁底标高，对于超灌量充足的,按设计图纸将桩顶混凝土凿至顶面高出系梁底设计标高的10cm处，将主筋调直，按设计要求调整,并向外设置直钩.桩头混凝土必须将松散部分打掉，凿至密实的混凝土部分。若桩顶标高低于设计数值，必须制定接桩方案，报监理工程师批准后执行。桩头凿除和处理完毕后,及时进行桩基检测,检测合格后方可进行后续工序的工作。若不合格，应立即处理。3.1。2.4基底处理及测量定
