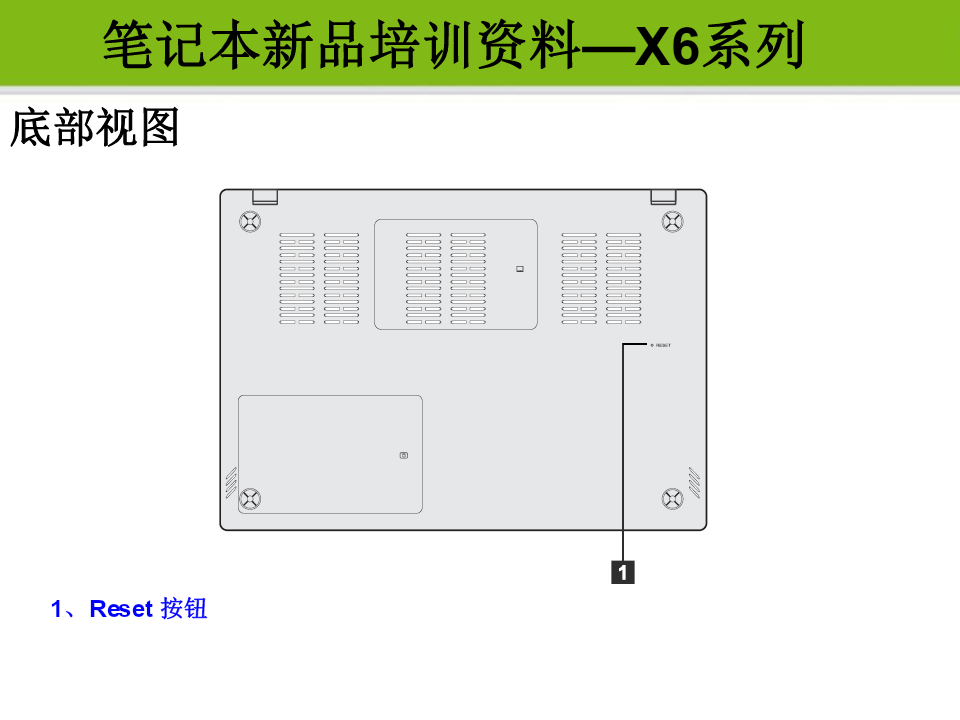

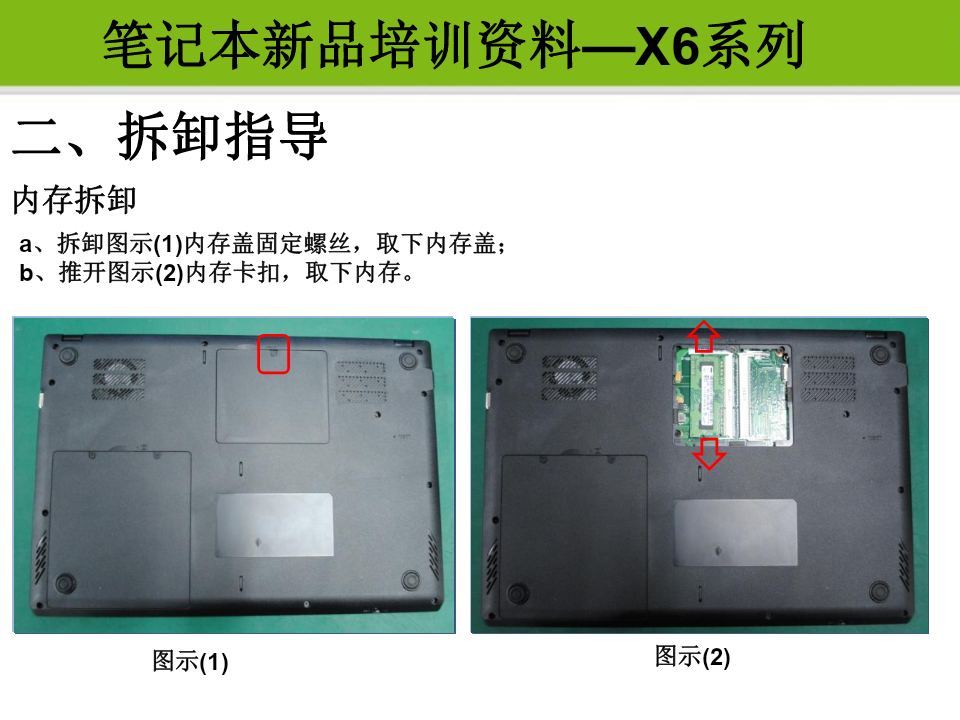

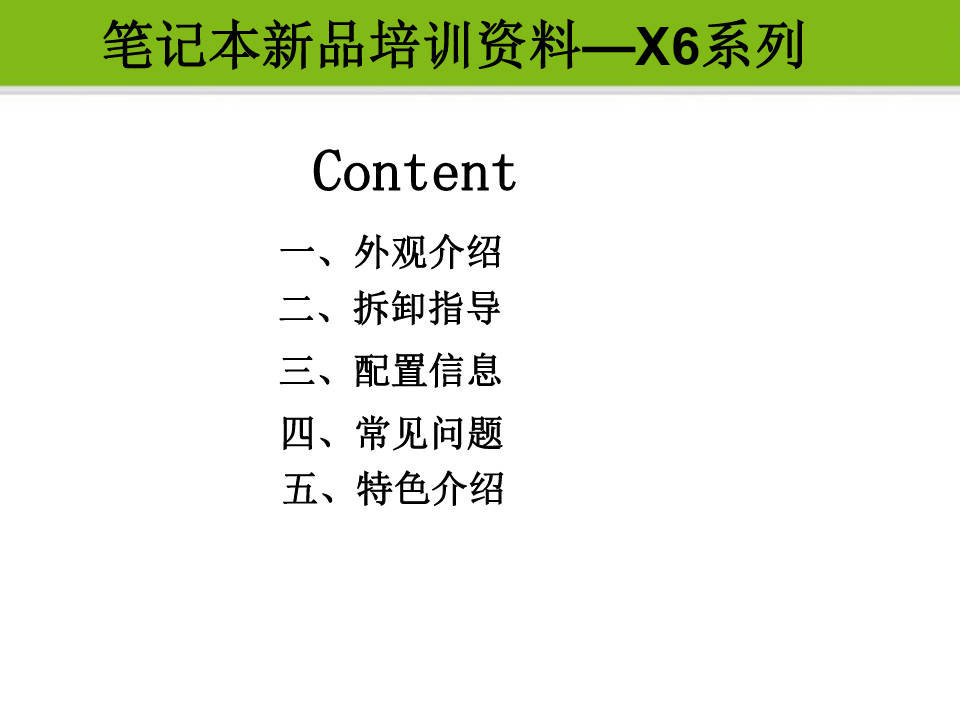

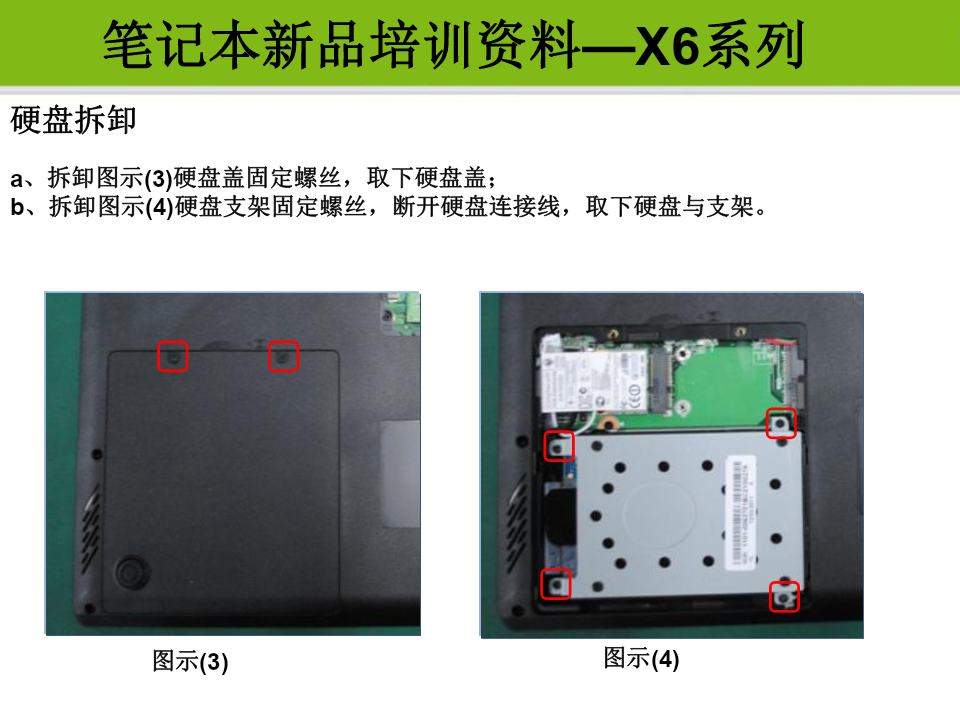

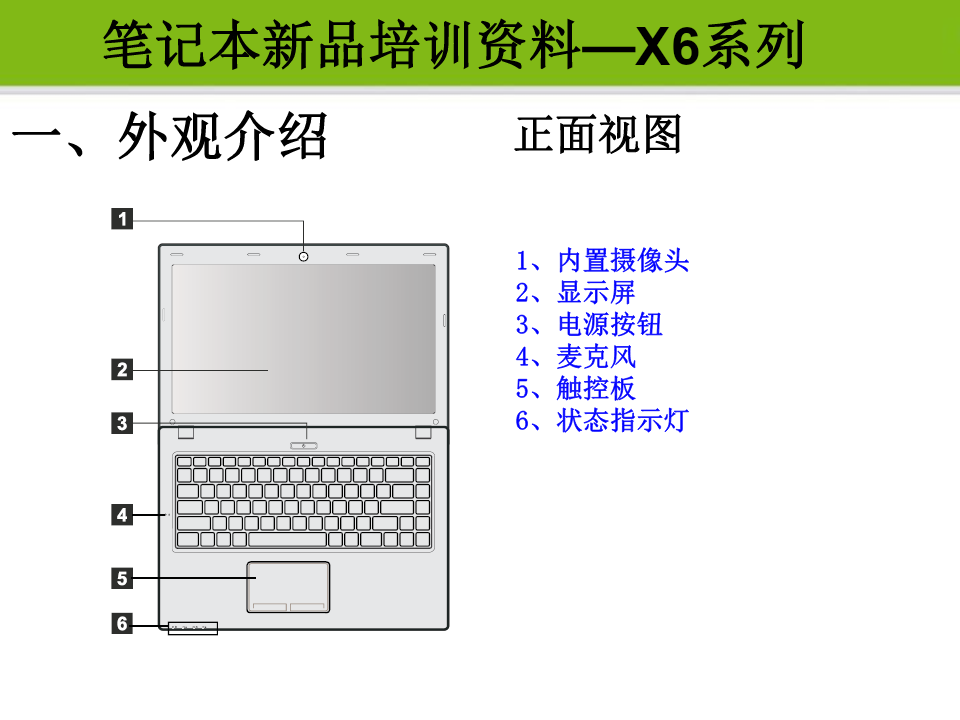

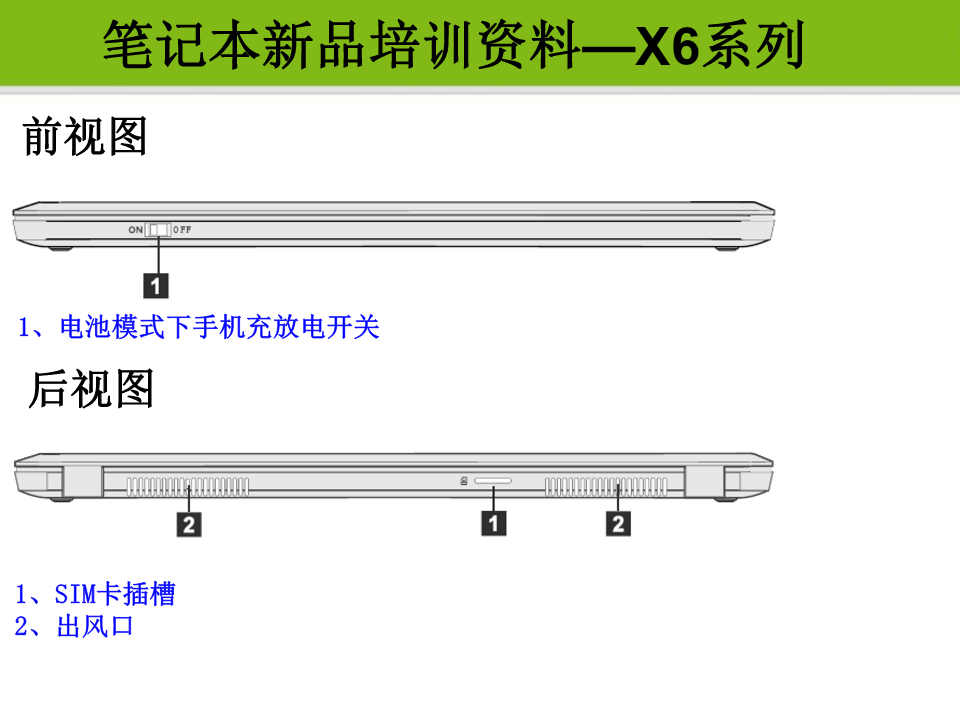

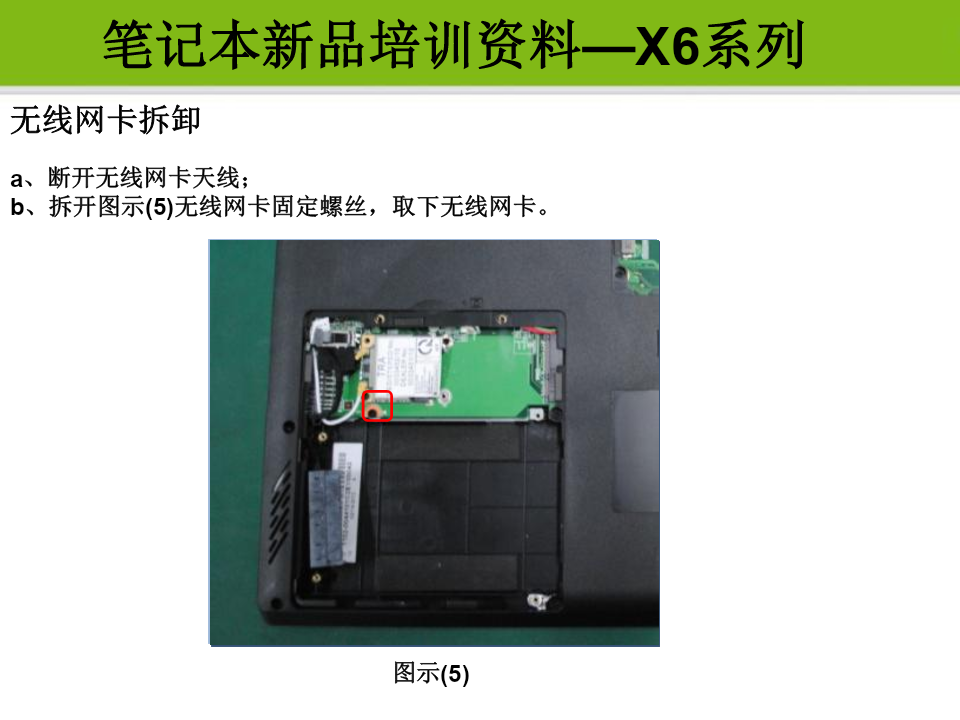

笔记本新品培训资料—X6系列X6系列培训资料笔记本新品培训资料—X6系列Content一、外观介绍二、拆卸指导三、配置信息四、常见问题五、特色介绍笔记本新品培训资料—X6系列一、外观介绍正面视图1、内置摄像头2、显示屏3、电源按钮4、麦克风5、触控板6、状态指示灯笔记本新品培训资料—X6系列侧面视图1、安全锁孔2、RJ-45接口3、USB接口4、耳机插孔5、麦克风插孔1、记忆卡插槽2、USB接口3、HDMI接口4、VGA接口5、交流电源适配器插孔笔记本新品培训资料—X6系列前视图1、电池模式下手机充放电开关后视图1、SIM卡插槽2、出风口笔记本新品培训资料—X6系列底部视图1、Reset按钮笔记本新品培训资料—X6系列二、拆卸指导内存拆卸a、拆卸图示(1)内存盖固定螺丝，取下内存盖；b、推开图示(2)内存卡扣，取下内存。图示(1)图示(2)笔记本新品培训资料—X6系列硬盘拆卸a、拆卸图示(3)硬盘盖固定螺丝，取下硬盘盖；b、拆卸图示(4)硬盘支架固定螺丝，断开硬盘连接线，取下硬盘与支架。图示(3)图示(4)笔记本新品培训资料—X6系列无线网卡拆卸a、断开无线网卡天线；b、拆开图示(5)无线网卡固定螺丝，取下无线网卡。图示(5)笔记本新品培训资料—X6系列键盘拆卸a、拆卸图示(6)键盘固定螺丝；图示(6)笔记本新品培训资料—X6系列键盘拆卸b、使用螺丝刀从键盘螺丝固定孔轻推，待键盘翘起后，轻微翻起键盘，断开键盘排线取下键盘。图示(6)图示(7)笔记本新品培训资料—X6系列底壳拆卸a、拆卸图示(6)上盖2颗固定螺丝；图示(8)笔记本新品培训资料—X6系列底壳拆卸b、拆卸图示(6)底壳14颗固定螺丝，沿底壳四周推开卡扣，取下底壳。图示(9)笔记本新品培训资料—X6系列电池拆卸a、断开电池排线，使用扁平宽撬片从电池底部轻微撬动，取下电池。图示(10)笔记本新品培训资料—X6系列散热模组和风扇拆卸a、拆卸图示6颗固定螺丝，断开风扇排线，分别取下风扇、散热模组。图示(11)笔记本新品培训资料—X6系列主板及其他部件拆卸a、断开CMOS电池排线，取下CMOS电池，断开电源接口排线，取下电源接口排线；b、断开LCD屏线、喇叭排线、触摸板排线、LED指示灯排线，拆下4颗主板固定螺丝，取下主板。图示(12)笔记本新品培训资料—X6系列喇叭、触摸板、上盖拆卸a、拆下4颗喇叭固定螺丝，取下喇叭，拆下5颗触摸板支架固定螺丝，取下支架与触摸板；b、拆下转轴4颗固定螺丝，轻微反动转轴，取下上盖。图示(13)笔记本新品培训资料—X6系列LCD模组拆卸a、从LCD前框内侧翻起，沿内侧四周轻微推开卡扣，取下LCD前框。图示(14)笔记本新品培训资料—X6系列LCD模组拆卸b、拆下4颗固定螺丝，取下LCD屏。图示(15)笔记本新品培训资料—X6系列三、配置信息IntelULV处理器3USB2.0Intel®Core™i3-2367MProcessor1VGA芯片组HM65(IntelCougarPoint）1Cardreader(SD/MMC)接口1RJ45DDRIII1066/1333MHz内存1MIC2DIMMSlotsUpto8GB(2x4GB)1headphone显卡IntelIntegratedGraphics1KensingtonLock显示屏14.0’16:91366*768LED背光屏指示灯Power/BatteryCharge/HDD/WiFi摄像头0.3M/1.3M键盘ChocolateKeyboard网卡Ethernet10/100M喇叭内建2个喇叭无线网卡wlan802.11b/g/n电池4800mASSD（32G/16G）+HDD（320G/500G）2.5"AC-in:AC100-240V/50-60Hz,3pin硬盘电源HDD(7mm)DC-out:19V光驱N/AOSWindows7/DOS/Linux笔记本新品培训资料—X6系列四、常见问题X6笔记本触摸板及按键功能说明？X6笔记本触摸板左右按键与传统笔记本触摸板左右按键功能存在差异，主要是硬件设计上的差异造成。X6：主板单键设计；传统笔记本：主板双键设计。手指数量111功能左键右键左键手指数量2222功能中键功能左键右键右键笔记本新品培训资料—X6系列五、特色介绍关机充电
