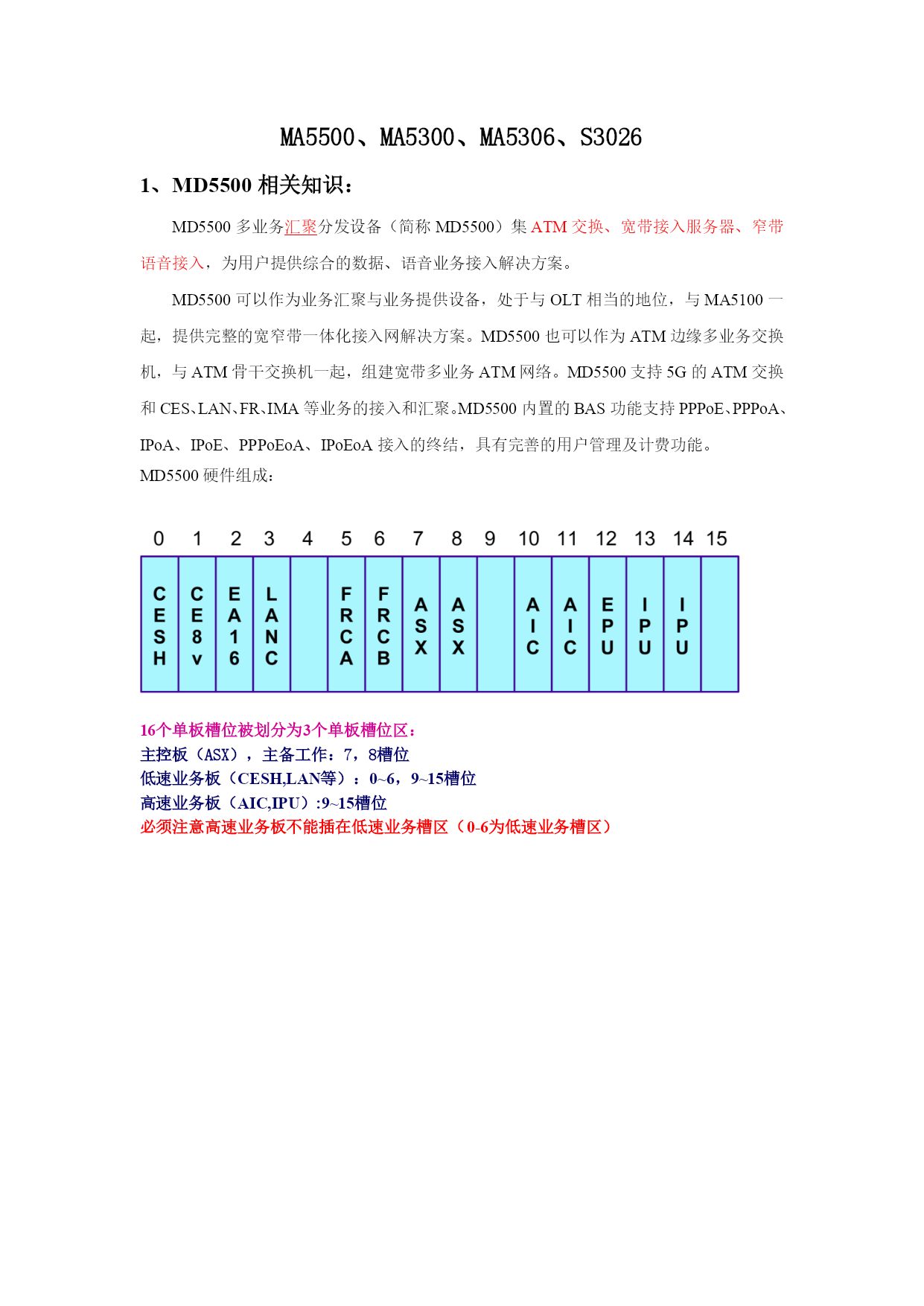

MA5500、MA5300、MA5306、S30261、MD5500相关知识：MD5500多业务汇聚分发设备（简称MD5500）集ATM交换、宽带接入服务器、窄带语音接入，为用户提供综合的数据、语音业务接入解决方案。MD5500可以作为业务汇聚与业务提供设备，处于与OLT相当的地位，与MA5100一起，提供完整的宽窄带一体化接入网解决方案。MD5500也可以作为ATM边缘多业务交换机，与ATM骨干交换机一起，组建宽带多业务ATM网络。MD5500支持5G的ATM交换和CES、LAN、FR、IMA等业务的接入和汇聚。MD5500内置的BAS功能支持PPPoE、PPPoA、IPoA、IPoE、PPPoEoA、IPoEoA接入的终结，具有完善的用户管理及计费功能。MD5500硬件组成：16个单板槽位被划分为3个单板槽位区：主控板（ASX），主备工作：7，8槽位低速业务板（CESH,LAN等）：0~6，9~15槽位高速业务板（AIC,IPU）:9~15槽位必须注意高速业务板不能插在低速业务槽区（0-6为低速业务槽区）2、VDSL概述甚高速数字用户线路（VeryhighspeedDigitalSubscriberLine，VDSL）是提供高带宽接入的技术之一。VDSL可在对称或非对称速率下运行，与普通电话（PlainOldTelephoneService，POTS）运行在同一双绞线上，在1.2KM内提供上下行对称12M业务，主要用于宽带接入“最后一公里”的连接，向用户提供语音、视频和数据全面的多媒体网络服务。VDSL的工作频段为上行4.5MHz～7.9MHz，下行900KHz～3MHz，传输速率为上行0.78-18.75M。M，下行0.78-16.67M，传输距离为1～1.2KM，这些数据都是基于华为设备的而非标准的。3、MA5300相关知识MA5300宽带接入设备是基于VDSL、ADSL的IPDSLAM设备，通过VDSL、ADSL、Ethernet多种接入方式，为用户提供宽带服务。MA5300位于网络的边缘，相当于接入层的位置，MA5300宽带接入设备在用户侧通过VDSL、ADSL接口连接用户，或通过100M、1000M以太网接口下挂LANSwitch设备（如：S2403）连接用户，网络侧通过100M/1000M以太网口接入到IP城域网。MA5300整机支持220V/110V交流或者-48V直流两种供电方式。MA5300插框由一个业务框和一个Splitter框组成，业务框提供16个槽位（槽位号从0开始），中间7、8两个槽位是系统主控板（ESM）槽位，其它槽位可以插各种业务板（EAD/EVD），15槽位还可以混插BAS板。Splitter框也提供16个槽位，可以插14块分离板（ESP）。其中系统背板和主控板是必须配置的，其它业务板和分离板根据具体业务的类别和数量可以灵活配置。所有单板采用前出线方式，业务接口电缆及其他电缆均从单板的拉手条上出线。1、ESMESM板是系统交换和控制核心，主要包括：控制模块、交换模块和时钟模块、电源模块。2、EVDEVD板主要完成以太网帧到VDSL帧的适配，VDSL帧的接收与发送，VDSL线路侧调制解调，实现数据的DA与AD转换功能、线路状态机的激活与去激活；还可实现本地24路VDSL端口的二层交换，完成以太网二层转发的所有功能。EVD上行接口单元通过背板总线连接到主控板。ESP板实现VDSL数据和窄带话音的分离，在双绞线上同时传输窄带话音和VDSL数据，互不影响。EVD板和ESP板配合完成24路VDSL接入。3、EADEAD板提供的每一路ADSL均符合ANSIT1.413ISSUE2、ITU-TG.992.1、G.992.2AnnexA的标准，可支持1483B、IPOA协议；同时作为IPDSLAM的解决方案，ADSL线路承载的ATM信元流在EAD板终结，并完成ATM到FE方向的协议处理和帧格式转换，然后通过背板总线上报到主控板。ESP板实现ADSL数据和窄带话音的分离，在双绞线上同时传输窄带话音和ADSL数据，互不影响。EAD板和ESP板配合完成48路ADSL接入。4.BASBAS板主要完成BAS功能，并通过背板总线完成主控板到BAS板业务的接入。BAS板主要包括控制模块、处理模块、时钟模块、复位模块、电源模块。BAS板与ESM板相同，提供两个扣板槽位，一个槽位支持4×FE或1/2×GE扣板，另一个槽位支持4×FE扣板，对外提供丰富的FE/GE接口。4、MA5306相关知识MA5306的产品定位：综合多业务IPDSLAM，MA5306处于用户接入层，完全基于IP内核的，提供的VDSL、LAN多种接入方式均基于IP，使用户和业务处于同一层面
