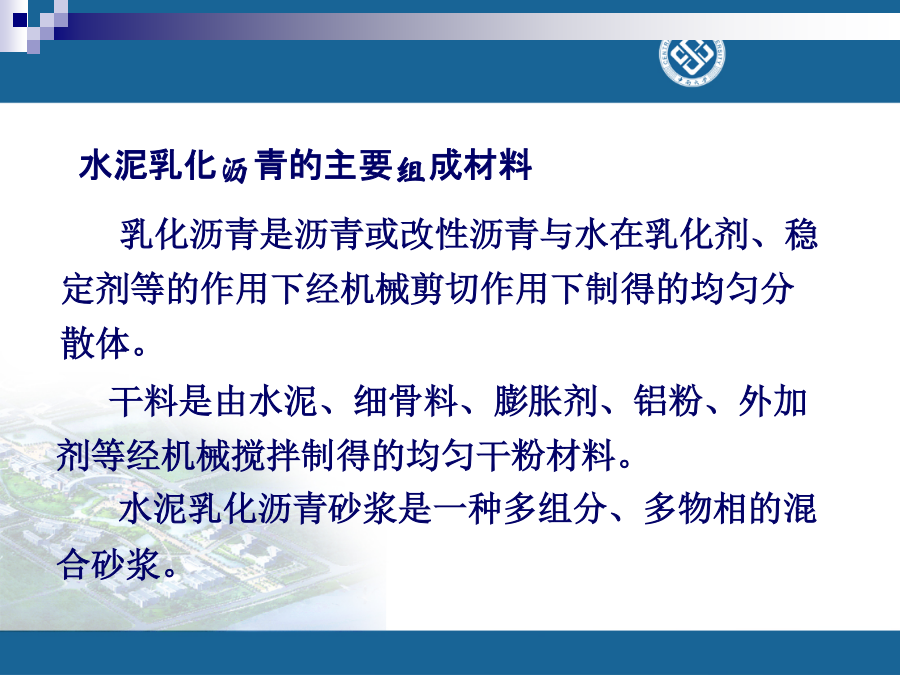

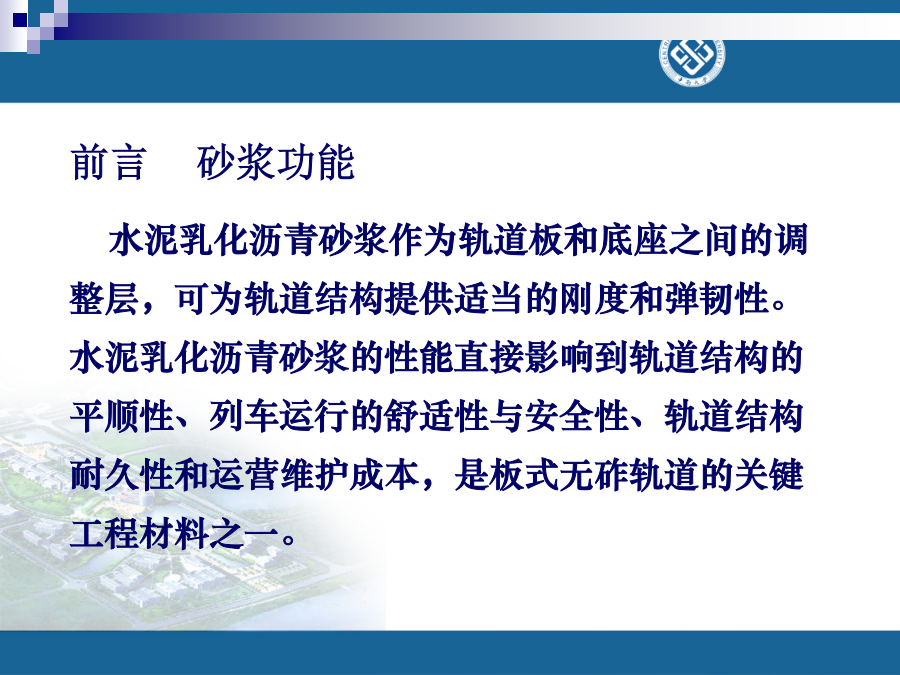

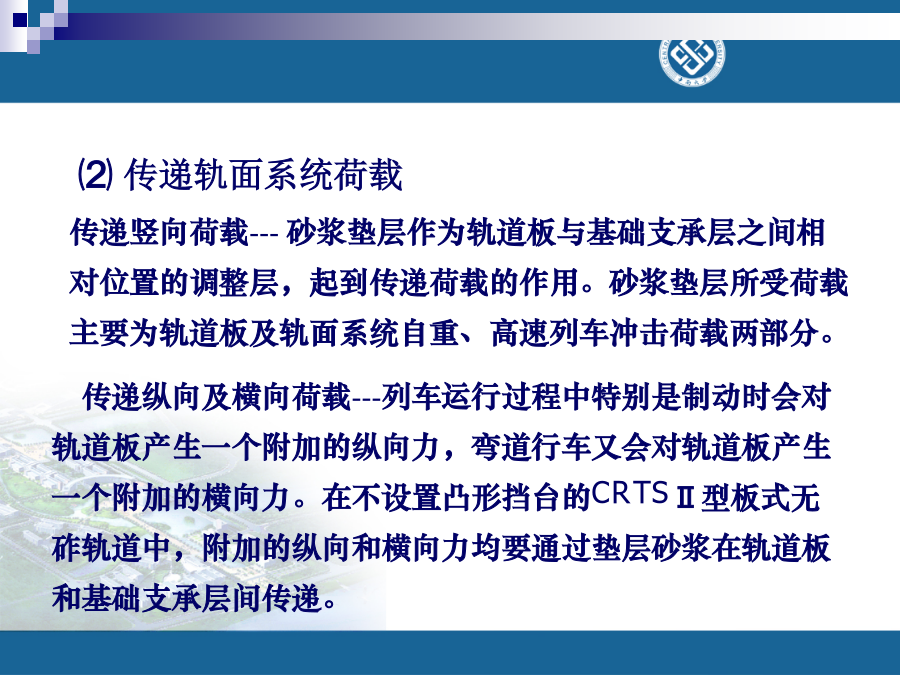

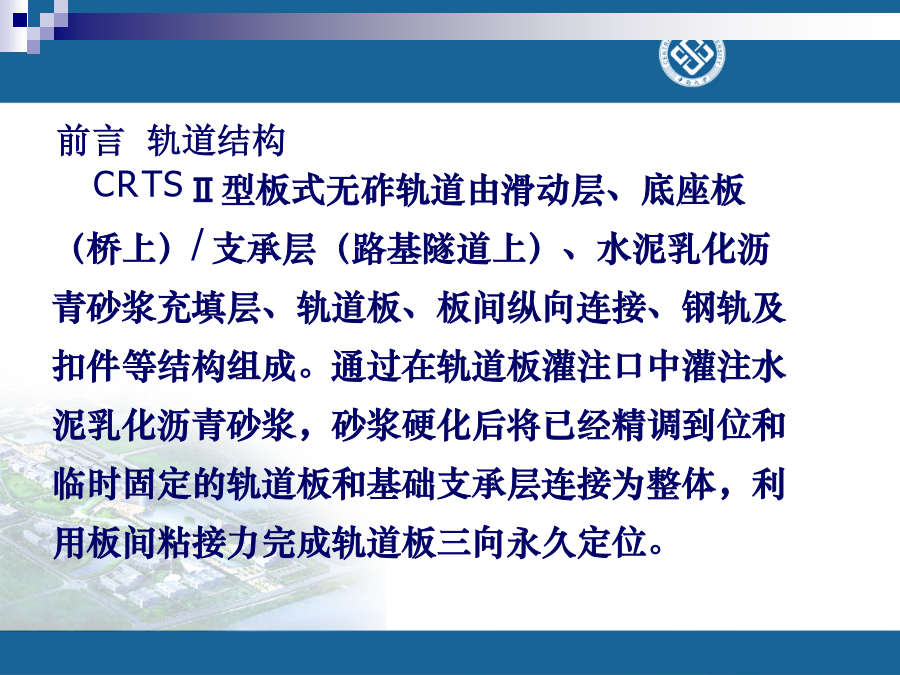

板式无砟轨道充填层水泥乳化沥青砂浆试验主要内容前言轨道结构前言砂浆功能CRTSⅡ型板的尺寸虽与CRTSⅠ型板相近，但其设置横向预裂缝允许开裂，类似串联宽轨枕式结构，对下部变形的自适应能力较强，对下部缓冲协调和均匀受力的要求较低，故其下部水泥乳化沥青砂浆垫层的主要功能是：施工调整（充填空隙）、传递荷载、约束轨道板。⑴施工调整⑵传递轨面系统荷载⑶约束轨道板水泥乳化沥青的主要组成材料水泥乳化沥青砂浆的性能这些性能是相互关联、相互影响的，砂浆垫层的力学性能与耐久性能不但取决于水泥乳化沥青砂浆的组成与配比，而且在很大程度上取决于施工性能与现场施工质量控制。一、水泥乳化沥青砂浆试验（II型板）水泥乳化沥青砂浆（Ⅱ型板）指标1、水泥沥青砂浆扩展度水泥乳化沥青砂浆（II型板）试验将筒迅速垂直提高15cm±2cm，并保持10s，同时按下秒表，记录水泥沥青砂浆扩展度达到280mm的时间。待水泥沥青砂浆停止流动后测量其互相垂直的两个方向的直径。试验结果以两个垂直方向直径的平均值及扩展度达到280mm时的时间表示。将漏斗润湿后放置在漏斗架上，漏斗的轴线垂直地面，将容器桶放于漏斗下方，用手指堵住漏斗口。将1L水泥沥青砂浆缓慢而均匀地倒入漏斗，松开手指，同时启动秒表，测量漏斗中水泥乳化沥青砂浆流完所需的时间。试验结果精确至1s。水泥乳化沥青砂浆（II型板）试验将三角烧瓶置于天平上，向烧瓶中加入水至水面与瓶口齐平。记录加入水的质量，测量三次，取平均值，由此可得三角烧瓶的容积。将拌和均匀的水泥沥青砂浆，倒入三角烧瓶中，使砂浆表面与瓶口齐平，记录加入砂浆的质量。砂浆的单位容积质量计算：单位容积质量=单位容积质量精确到0.014、水泥乳化沥青砂浆含气量通过加气阀向气室加气，使指针指向红线位置。打开操作阀，待示值仪示值稳定后，读取含气量。以两次试验的平均值作为测试结果，精确至0.1%。若两次测量的误差大于其平均值的10%，则需重新试验。5、水泥乳化沥青砂浆膨胀率水泥乳化沥青砂浆膨胀率按下式计算：膨胀率=（h1–h2）/（h0–h1）×100%试验结果精确至0.1%6、水泥乳化沥青砂浆分离度分离度试验装置在砂浆龄期至28d时，将其分成上、下两等分，用静水天平测其单位容积质量。砂浆的分离度为：7、水泥乳化沥青砂浆力学性能8、水泥乳化沥青砂浆抗疲劳性能返回达到以下几种情况之一即可停止试验：a、循环次数大于10000次；b、试件残余变形超过0.04mm。试验结果以三块试件的试验结果表示。如有一块不满足要求，应加倍试验；如仍有一块试件不满足要求，则判定不合格。9、水泥沥青砂浆冻融实验试件饱水完成后，进行试件的超声传播时间初始值tcs测试，精确至0.1µs将称重、测试后的试件放入试验容器中，测试面向下。将装有试件的试验容器放置在冻融试验箱的托架上。试件每隔4次循环做一次试件剥落量、试件吸水量和超声传播时间测试。超声传播时间测试仪剥落量计算：mn=（Σµs/A）×106mn—n次循环后，每个试件单位测试面上的总剥落量（g/m2）；µs—每次测试时得到的试件剥落量（g），精确至0.01g；A—试件试验面面积（mm2）。相对动弹模量计算：冻融循环后试件的超声相对动弹模量Ru,n按下式计算：Ru,n=Tn2×100%Tn=(tcs-tc)/(tn-tc)式中：Tn——试件的超声相对传播时间；n——冻融循环的次数；tcs——超声传播时间初始值（µs）；tn——经n次循环后超声波的传播时间（µs）。冻融达到以下几种情况之一即可停止试验：A.已达到56次循环；B.相对动弹模量下降到60%以下；C.剥落量达2000g/m2。二、水泥乳化沥青砂浆（I型板）试验水泥乳化沥青砂浆（I型板）指标1、砂浆流动度与可工作时间试验每隔10min对同一试样进行一次流动度试验，并绘出流动度曲线，即流动度与累计时间的对应关系。砂浆在规定的流动度范围内可持续的时间为砂浆的可工作时间T（以min计）。2、水泥乳化沥青砂浆表观密度与含气量试验砂浆的表观密度：表观密度=含气量=×100%砂浆密度根据水泥乳化沥青砂浆配合比及各组分原材料的密度计算。3、水泥乳化沥青砂浆材料分离度22h左右拆模，24h将其均分为上、下两等分，并分别用水将其表面润湿。分别将试样上、下两部分放进称量挂斗中，称取其在水中质量M上,水、M下,水。取出试样，用棉布将其表面拭干，达到表干状态，称取上、下两部分的表干质量M上,空、M下,空。上部单位容积质量=下部单位容积质量=4、水泥乳化沥青砂浆膨胀率在量筒上面加一块玻璃板，用游标卡尺测量水泥沥青砂浆表面至玻璃板的深度Ho，24h后再测量水泥沥青砂浆表面深度H24。膨胀率（%）=0.00
