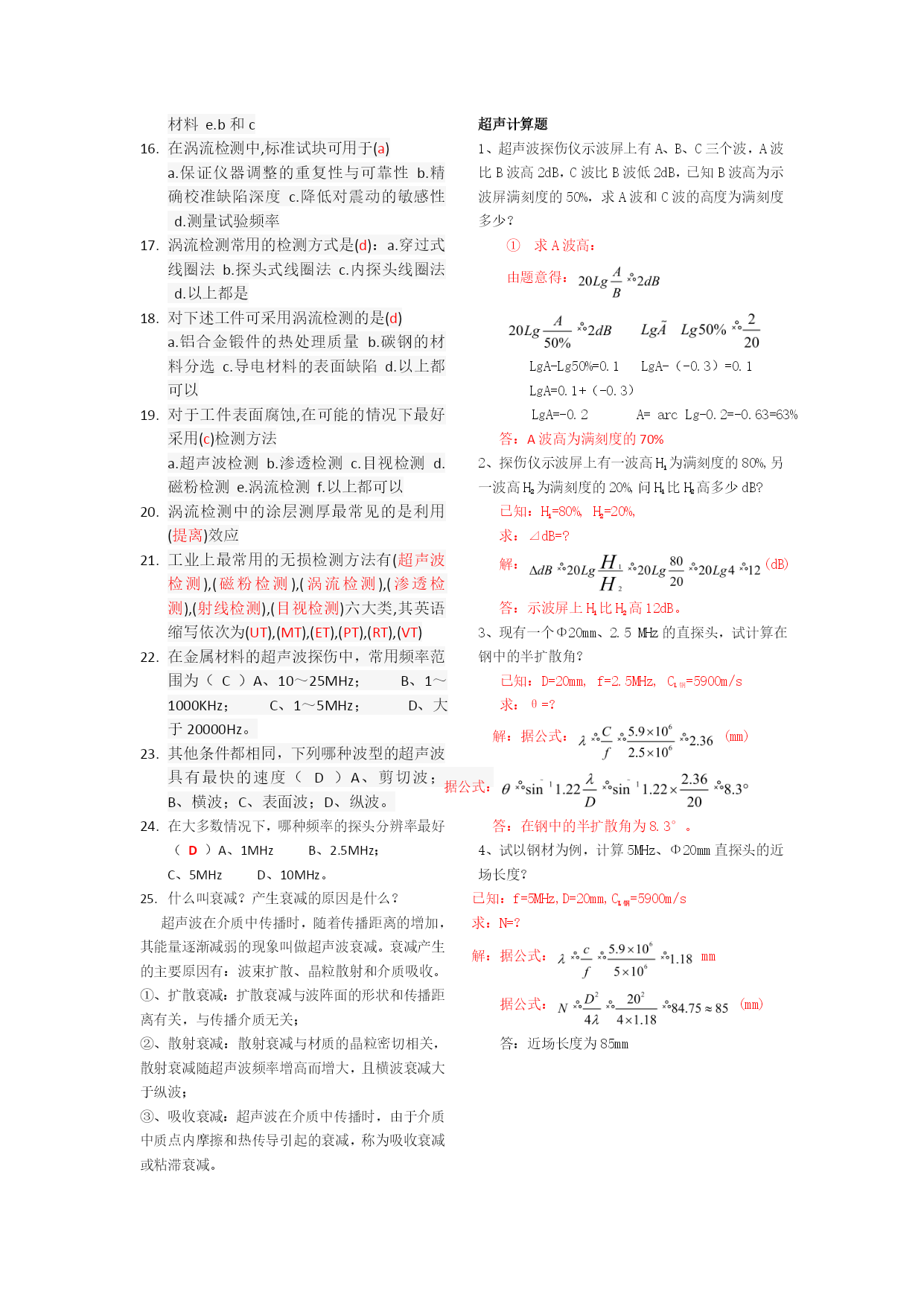

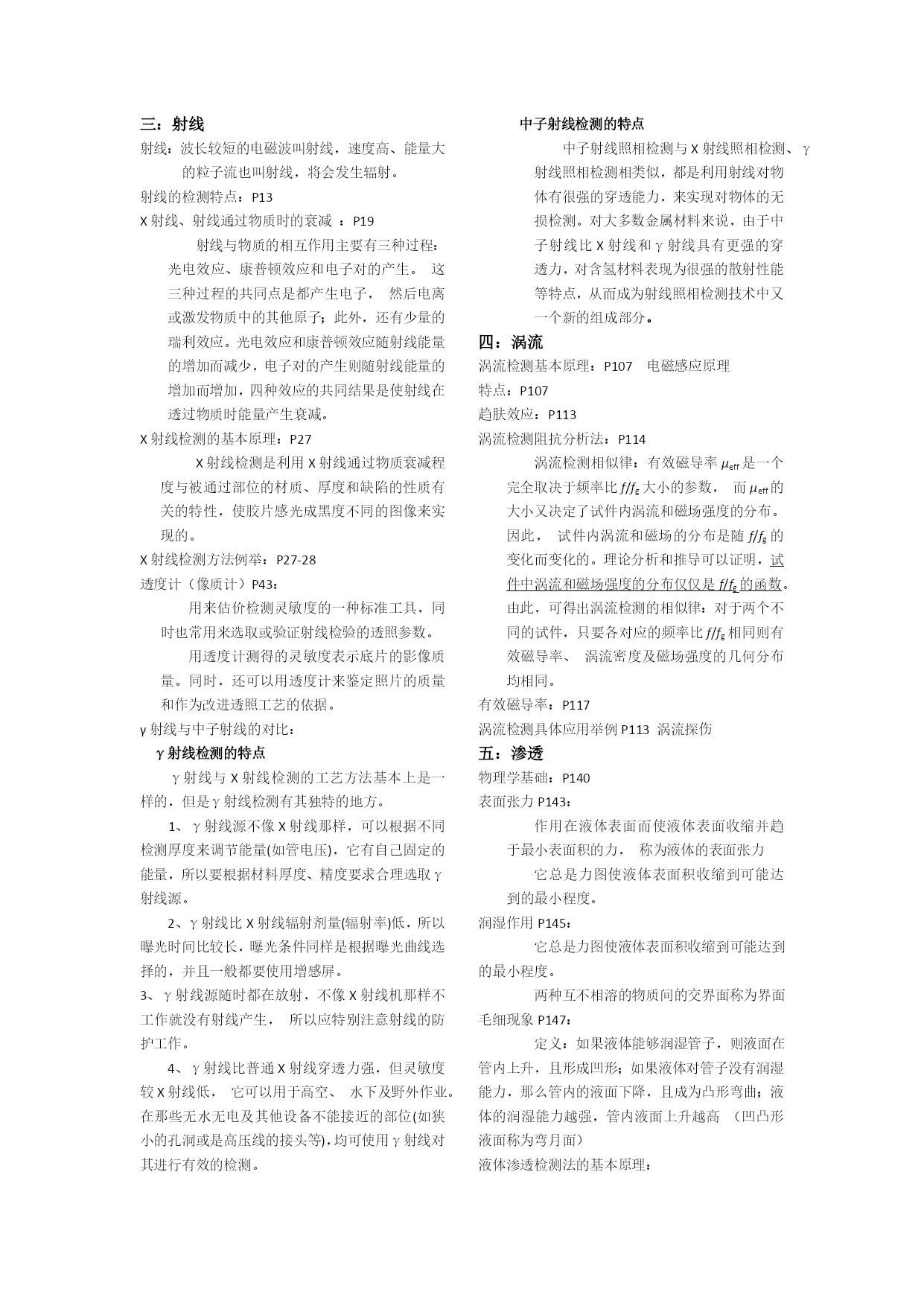

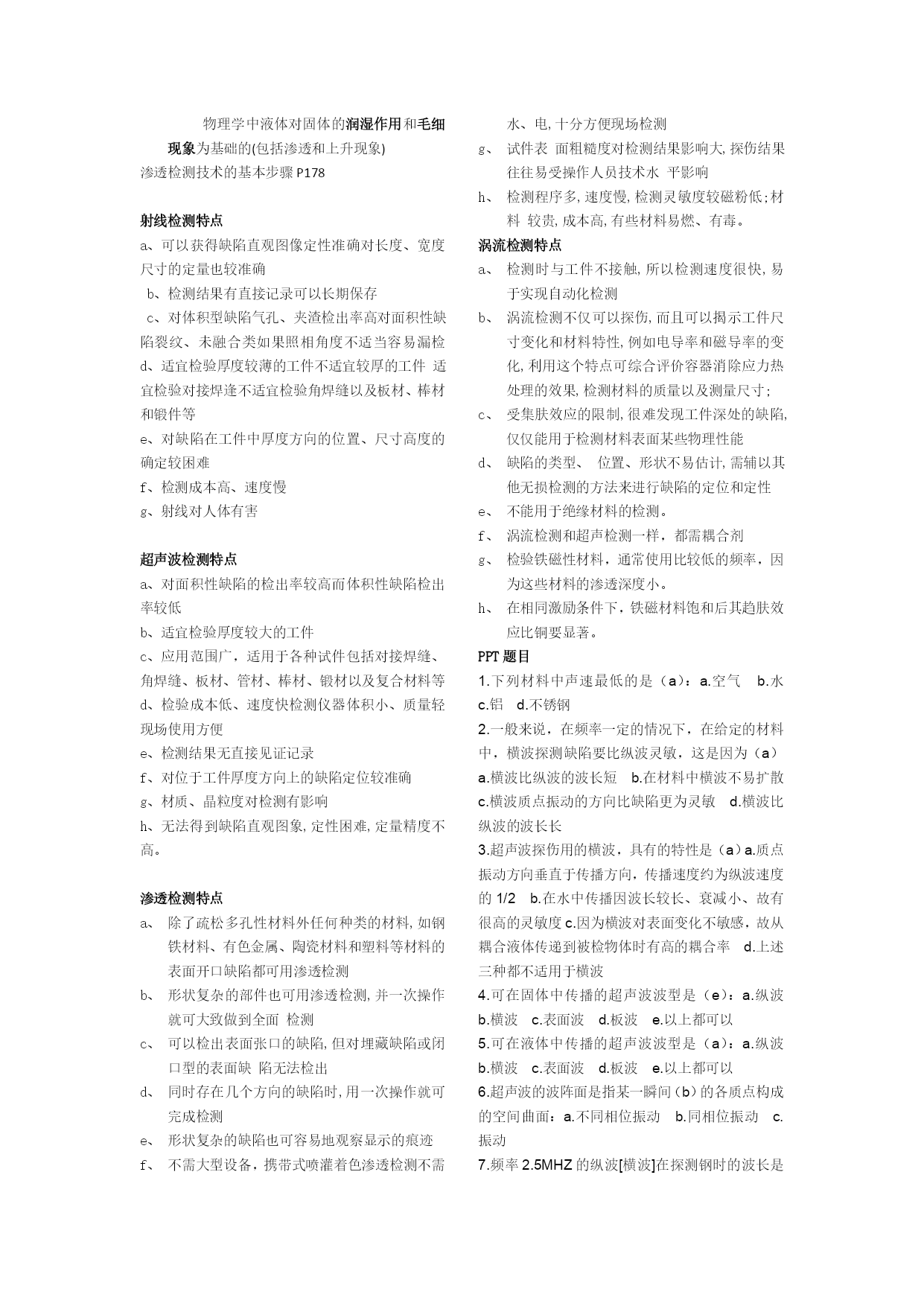

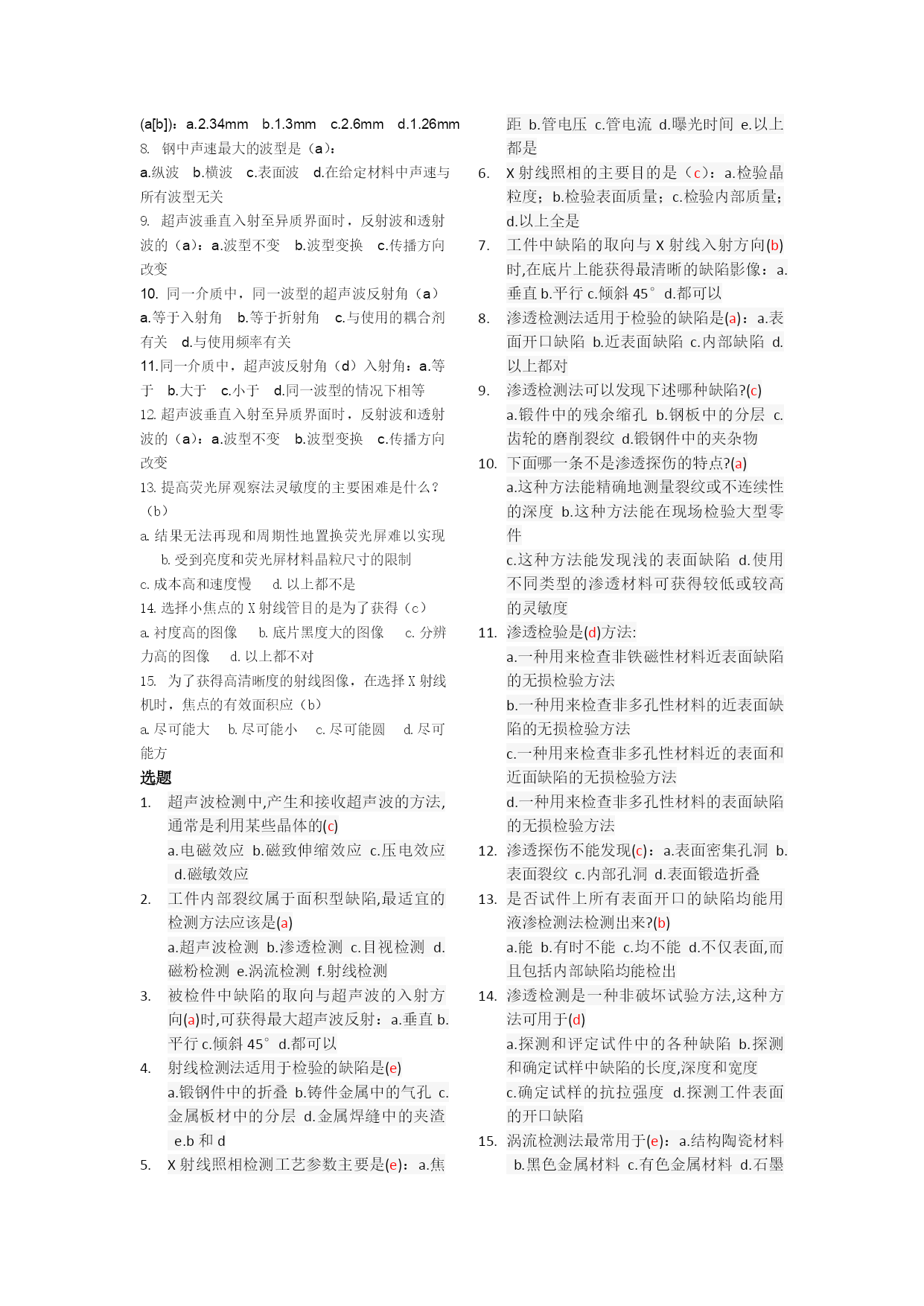

一：绪论NDT定义P1理论基础:利用材料的物理性质(光电效应X射线电磁感应定律)NDT发展趋势P4二：超声波超声属于机械波超声频率范围：频率高于20kHz超声检测优点：方向性好；能量高；透射能力强；反射、折射和波形转换；人体无害必要条件:振动源和能传递机械振动的弹性介质(几乎所有的气体、液体和固体)振动源+弹性介质分类：P58纵波L（介质中质点的振动方向和传播方向相同）：可在固体、液体、气体介质传播。横波S或T（振动方向垂直于波的传播方向）：也称切变波；只能在固体介质传播。表面波R（沿介质表面传播）：又称瑞利波；只能在固体中传播。板波（在板厚和波长相当的弹性薄板中传播），又称兰姆波；声速分类：相速度、群速度（1）纵波、横波和表面波的声速。纵波、横波和表面波的声速主要是由介质的弹性性质、密度和泊松比决定的，而与频率无关。在给定的材料中，频率越高，波长越短。同一固体介质中，纵波声速c1大于横波声速cs，横波声速cs又大于瑞利波声速cr。对于钢材，c1≈1.8cs，cs≈1.1cr。（2）板波的声速。板波的声速与其他波型不同，其相速度随频率变化而变化。相速度随频率变化而变化的现象被称为频散。各种波对声速影响P63超声检测传播特性P67波线、波阵面和波前：在无限大且各向同性的介质中，振动向各方向传播，用波线表示传播的方向；将同一时刻介质中振动相位相同的所有质点所连成的面称为波阵面；某一时刻振动传播到达的距声源最远的各点所连成的面称为波前。在各向同性介质中波线垂直于波阵面。在任何时刻，波前总是距声源最远的一个波阵面。波前只有一个，而波阵面可以有任意多个斯涅尔定律P69平面波入射凹凸面的透镜作用P71平凹面：设平面凹透镜曲率半径为r，晶片半径为R当r》R时，f为焦距。当r≈R时，n=（C1/C2)为折射系数。如果透镜材料为环氧树脂或有机玻璃，传声介质为水r≈0.45f超声检测设备和器材包括和作用：超声波检测仪：超声波检测仪是超声检测的主体设备，是专门用于超声检测的一种电子仪器。作用：产生电振荡并加于换能器——探头，激励探头发射超声波，同时将探头送回的电信号进行放大处理后以一定方式显示出来，从而得到被探测工件内部有无缺陷及缺陷的位置和大小等信息。探头：作用：超声波探头用于实现声能和电能的互相转换。它是利用压电晶体的正、逆压电效应进行换能的。探头是组成检测系统的最重要的组件，其性能的好坏直接影响超声检测的效果。分类：直探头、斜探头、测厚探头充水式探头试块：分类：标准试块(校准试块)和对比试块(参考试块)作用：与一般的测量过程一样，为了保证检测结果的准确性与重复性、可比性，必须用一个具有已知固定特性的试样(试块)对检测系统进行校准。耦合剂和机械扫查装置等：耦合剂：当探头和试件之间有一层空气时，超声波的反射率几乎为100％，即使很薄的一层空气也可以阻止超声波传入试件。耦合剂可以填充探头与试件间的空气间隙，使超声波能够传入试件，这是使用耦合剂的主要目的。常用的耦合剂有水、甘油、变压器油、化学浆糊等。耦合目的：提高声强透射率。液体耦合：最常用的。超声换能器P77-81三：射线射线：波长较短的电磁波叫射线，速度高、能量大的粒子流也叫射线，将会发生辐射。射线的检测特点：P13X射线、射线通过物质时的衰减：P19射线与物质的相互作用主要有三种过程：光电效应、康普顿效应和电子对的产生。这三种过程的共同点是都产生电子，然后电离或激发物质中的其他原子；此外，还有少量的瑞利效应。光电效应和康普顿效应随射线能量的增加而减少，电子对的产生则随射线能量的增加而增加，四种效应的共同结果是使射线在透过物质时能量产生衰减。Χ射线检测的基本原理：P27Χ射线检测是利用Χ射线通过物质衰减程度与被通过部位的材质、厚度和缺陷的性质有关的特性，使胶片感光成黑度不同的图像来实现的。X射线检测方法例举：P27-28透度计（像质计）P43：用来估价检测灵敏度的一种标准工具，同时也常用来选取或验证射线检验的透照参数。用透度计测得的灵敏度表示底片的影像质量。同时，还可以用透度计来鉴定照片的质量和作为改进透照工艺的依据。γ射线与中子射线的对比：γ射线检测的特点γ射线与X射线检测的工艺方法基本上是一样的，但是γ射线检测有其独特的地方。1、γ射线源不像X射线那样，可以根据不同检测厚度来调节能量(如管电压)，它有自己固定的能量，所以要根据材料厚度、精度要求合理选取γ射线源。2、γ射线比X射线辐射剂量(辐射率)低，所以曝光时间比较长，曝光条件同样是根据曝光曲线选择的，并且一般都要使用增感屏。3、γ射线源随时都在放射，不像X射线机那样不工作就没有射线产生，所以应特别注意射线的防护
