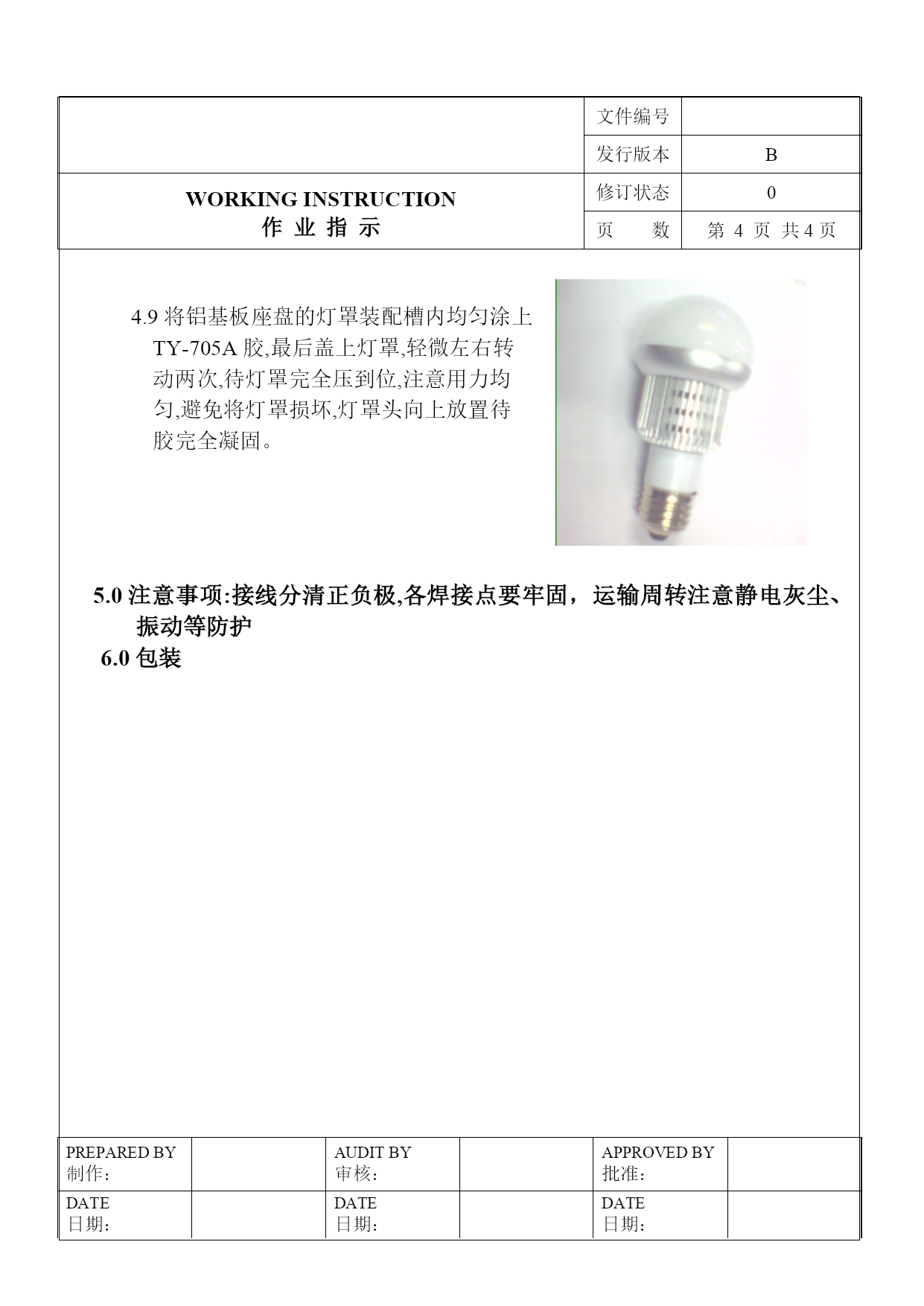

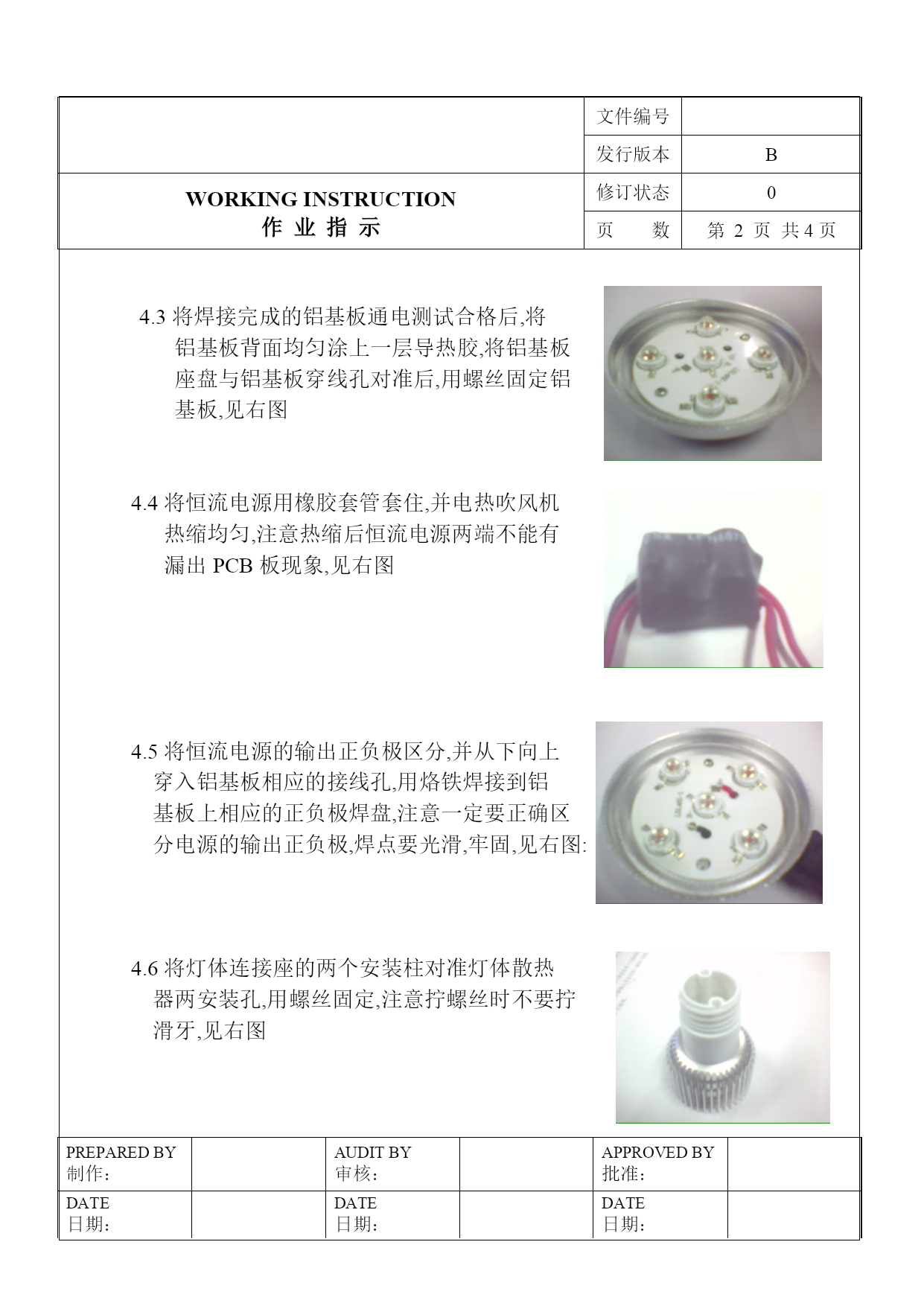

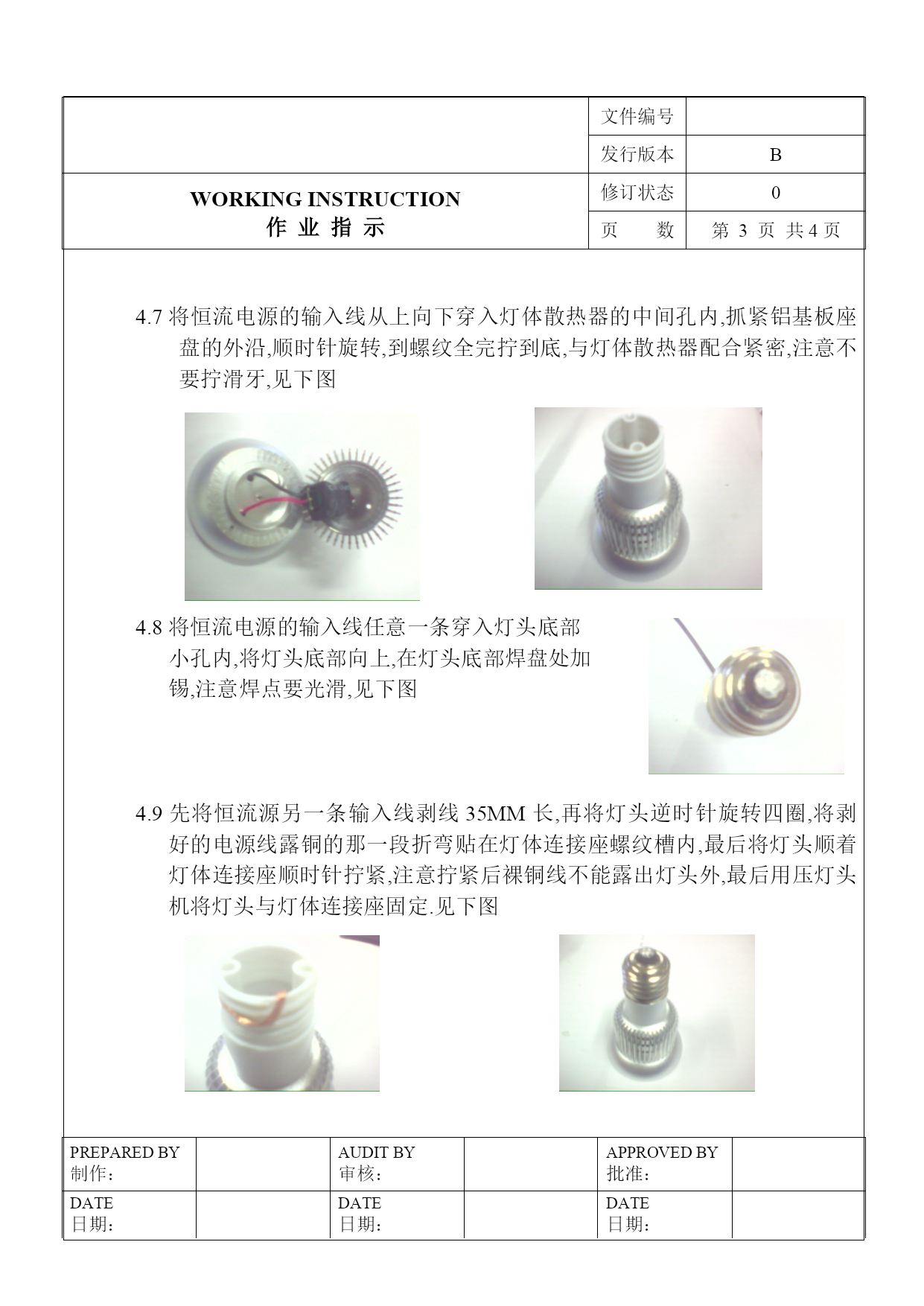

文件编号发行版本BWORKINGINSTRUCTION作业指示修订状态0页数第PAGE4页PREPAREDBY制作：AUDITBY审核：APPROVEDBY批准：DATE日期：DATE日期：DATE日期：WL-HDB-E26-805W作业指示1.0作业设备及工具:防静电烙铁（60W）、剥线钳、剪刀、防静电手腕、刀片、电热吹风（1500W）、物料盒、小号十字螺丝刀。2.0作业材料：灯罩、铝基板座盘、灯头、灯头、灯体连接座、灯体散热器、大功率LED、铝基板、恒流电源、热缩套管、环保导热胶、螺丝、环保焊锡丝。3.0作业目的：本工序是将大功率LED及配件进行组装。4.0作业步骤：4.1将铝基板平放在工作台上，然后将导热胶均匀地涂在LED散热片的中间，如下图所示。导热胶4.2用镊子夹住LED，先将LED的正、负极对准铝基板上所标示的正、负极的焊盘，然后将LED放在铝基板上，使LED与LED散热片充分接触。然后再用恒温烙铁进行焊接.按照以上方法将所有的LED焊接在铝基板上。如右图所示。4.3将焊接完成的铝基板通电测试合格后,将铝基板背面均匀涂上一层导热胶,将铝基板座盘与铝基板穿线孔对准后,用螺丝固定铝基板,见右图4.4将恒流电源用橡胶套管套住,并电热吹风机热缩均匀,注意热缩后恒流电源两端不能有漏出PCB板现象,见右图4.5将恒流电源的输出正负极区分,并从下向上穿入铝基板相应的接线孔,用烙铁焊接到铝基板上相应的正负极焊盘,注意一定要正确区分电源的输出正负极,焊点要光滑,牢固,见右图:4.6将灯体连接座的两个安装柱对准灯体散热器两安装孔,用螺丝固定,注意拧螺丝时不要拧滑牙,见右图4.7将恒流电源的输入线从上向下穿入灯体散热器的中间孔内,抓紧铝基板座盘的外沿,顺时针旋转,到螺纹全完拧到底,与灯体散热器配合紧密,注意不要拧滑牙,见下图4.8将恒流电源的输入线任意一条穿入灯头底部小孔内,将灯头底部向上,在灯头底部焊盘处加锡,注意焊点要光滑,见下图4.9先将恒流源另一条输入线剥线35MM长,再将灯头逆时针旋转四圈,将剥好的电源线露铜的那一段折弯贴在灯体连接座螺纹槽内,最后将灯头顺着灯体连接座顺时针拧紧,注意拧紧后裸铜线不能露出灯头外,最后用压灯头机将灯头与灯体连接座固定.见下图4.9将铝基板座盘的灯罩装配槽内均匀涂上TY-705A胶,最后盖上灯罩,轻微左右转动两次,待灯罩完全压到位,注意用力均匀,避免将灯罩损坏,灯罩头向上放置待胶完全凝固。5.0注意事项:接线分清正负极,各焊接点要牢固，运输周转注意静电灰尘、振动等防护6.0包装
