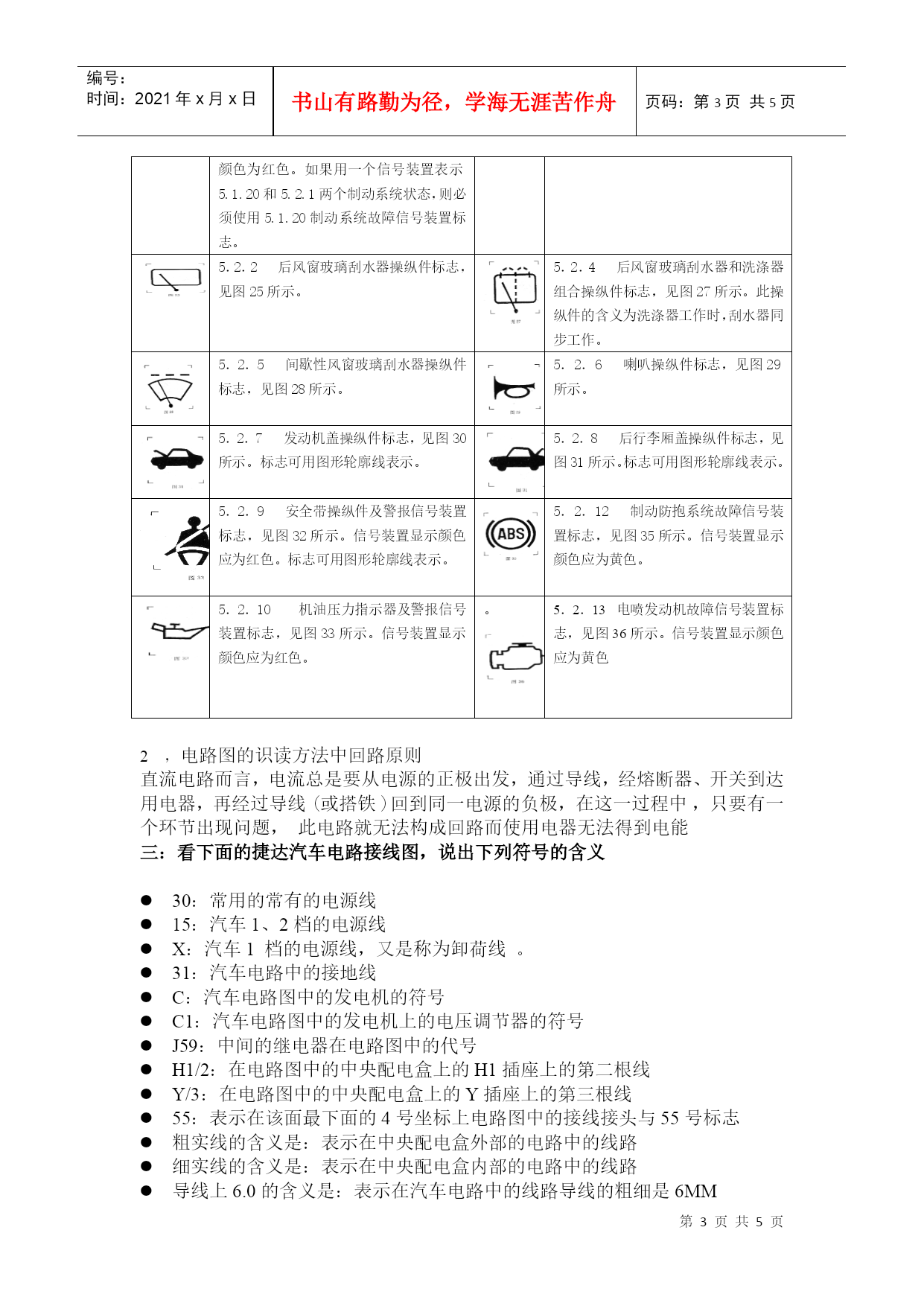

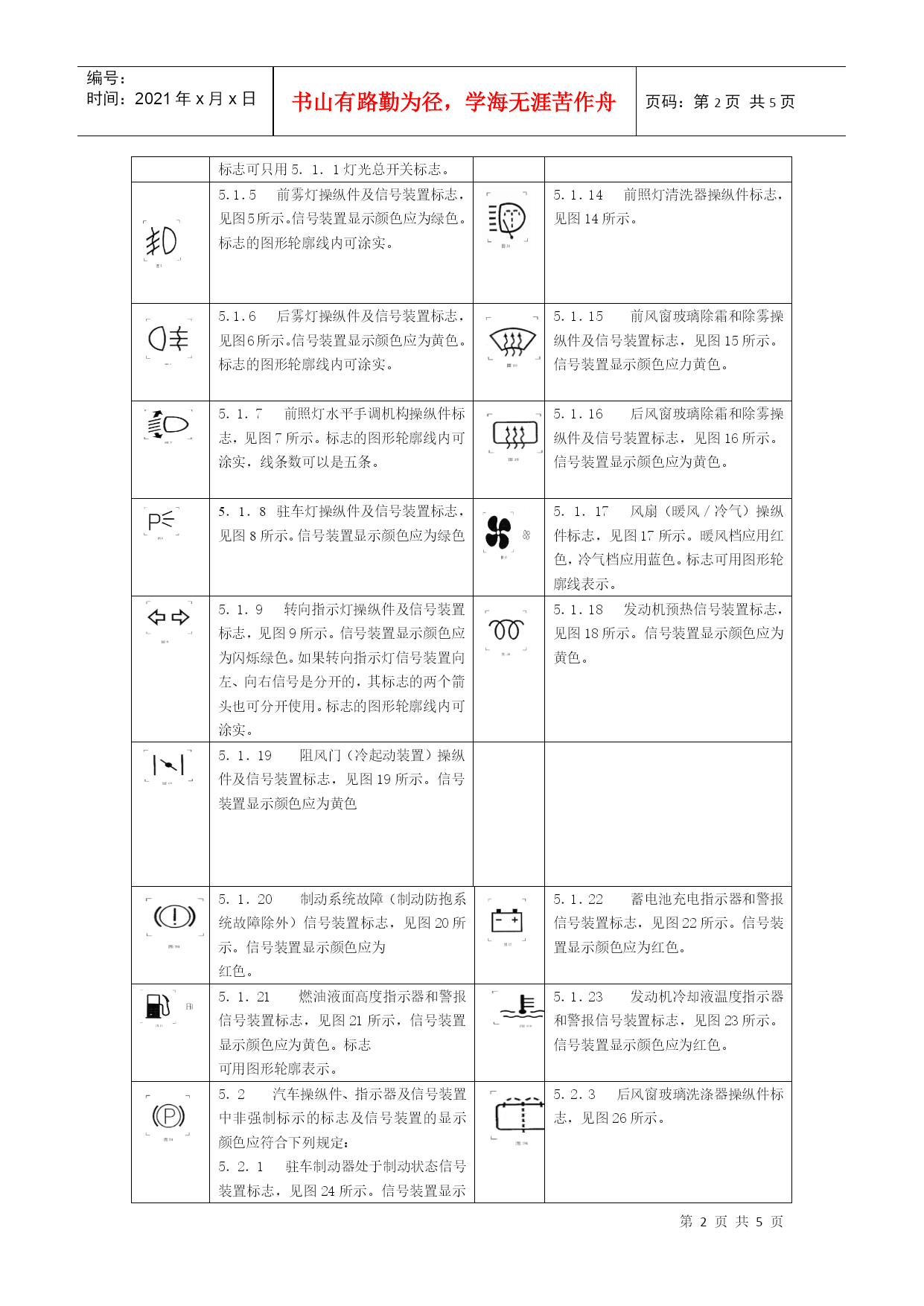

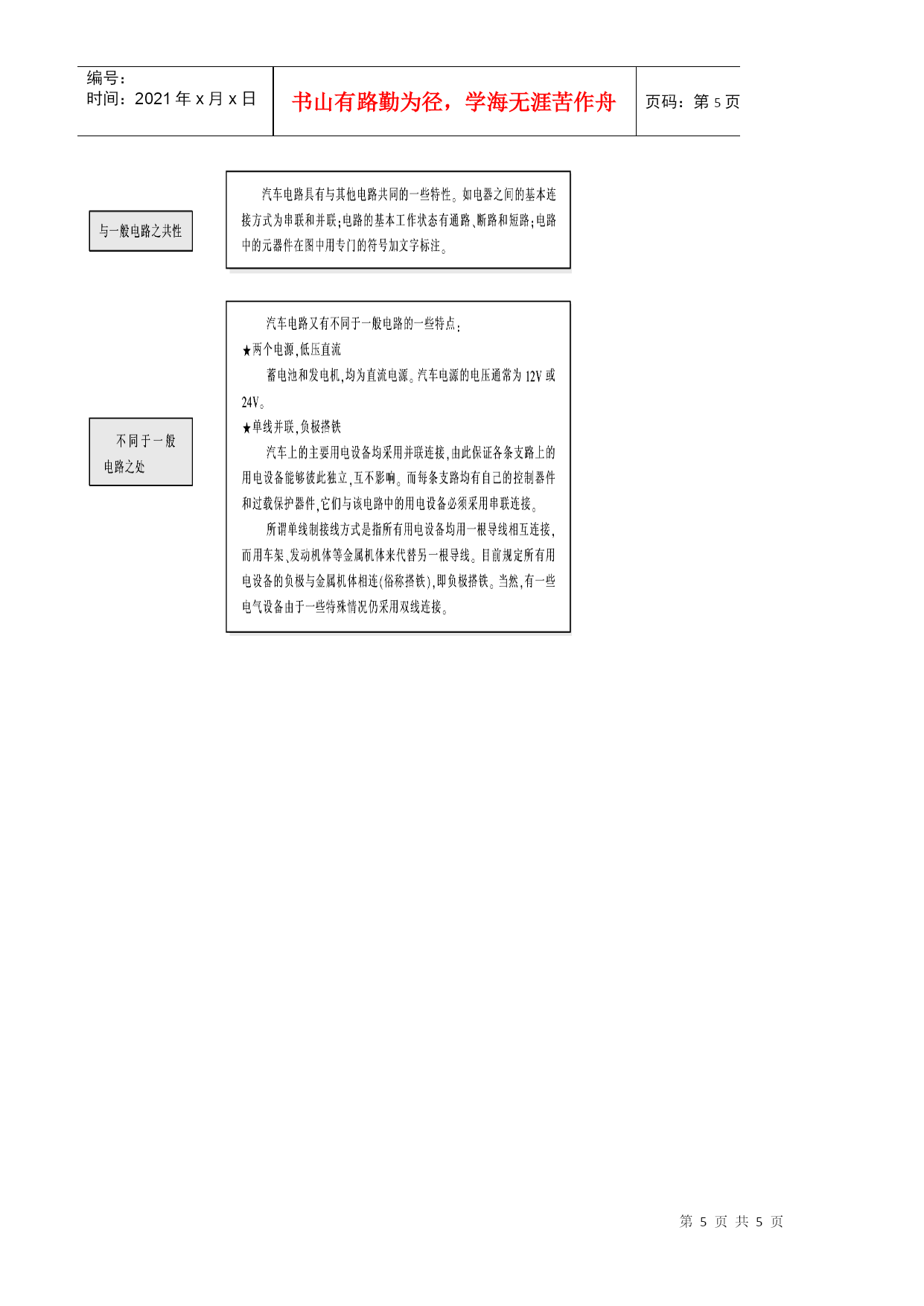

编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第PAGE5页共NUMPAGES5页第PAGE\*MERGEFORMAT5页共NUMPAGES\*MERGEFORMAT5页汽车整车电路识图补考复习题一、捷达车架上常用汽车电线的颜色填表字母颜色字母颜色WS白色GR灰色SW黑色LI紫色BR棕色GE黄色GN绿色BL蓝色汽车电路图是检修汽车电气系统时（必须参考的基本资料），能否正确识读汽车电路图，正确分析并找出其特点和规律，使其成为（汽车电路故障诊断与排除）的依据，已成为从事汽车维修人员迫切需要解决的问题，识读和分析汽车电路图的快慢能够反映出一个维修人员对汽车专业基础知识和专业知识的掌握程度，从而对汽车故障诊断与排除以及全面进行检修都具有非常重要的意义。汽车电路的基本组成：过载保护器件，控制器件，用电器，导线汽车电路图是用电器图形符号，按工作顺序或功能布局绘制的，详细表示汽车电路的全部组成和连接关系，不考虑实际位置的简图二、下面是汽车常用指示灯的图标，请详细说明1，汽车的电路：用导线和车体把电源、过载保护器件、控制器件及用电设备等装置连接起来，形成能使电流流通的路径称为汽车电路。图标含义图标含义5．1．1灯光总开关及信号装置标志，见图1所示。信号装置显示颜色应为绿色。5．1．10危险报警灯操纵件及信号装置标志，见图10所示。信号装置显示颜色应为红色，标志的图形轮廓线之间可涂实。信号装置也可采用左右转向指于信号装置同时闪烁来代替。5．1．2前照灯远光操纵件及信号装置标志，见图2所示。信号装置显示颜色应为蓝色。标志的图形轮廓线内可涂实，线条数可以是四条。5．1．11前风窗玻璃刮水器操纵件标志，见图11所示。5．1．3前照灯近光操纵件及信号装置标志，见图3所示。信号装置显示颜色应为绿色。标志的图形轮廓线内可涂实，线条数可以是四条。当前照灯近光由灯光总开关控制时，其标志可只用5．1．1灯光总开关标志。5．1．12前风窗玻璃洗涤器操纵件标志，见图12所示。5．1．4位置（侧）灯操纵件及信号装置标志，见图4所示。信号装置显示颜色应为绿色。标志的图形轮廓线内可涂实，当位置（侧）灯由灯光总开关控制时，其标志可只用5．1．1灯光总开关标志。5．1．13前风窗玻璃刮水器及洗涤器组合操纵件标志，见图13所示。此操纵件的含义为洗涤器工作时，刮水器同步工作。5．1．5前雾灯操纵件及信号装置标志，见图5所示。信号装置显示颜色应为绿色。标志的图形轮廓线内可涂实。5．1．14前照灯清洗器操纵件标志，见图14所示。5．1．6后雾灯操纵件及信号装置标志，见图6所示。信号装置显示颜色应为黄色。标志的图形轮廓线内可涂实。5．1．15前风窗玻璃除霜和除雾操纵件及信号装置标志，见图15所示。信号装置显示颜色应力黄色。5．1．7前照灯水平手调机构操纵件标志，见图7所示。标志的图形轮廓线内可涂实，线条数可以是五条。5．1．16后风窗玻璃除霜和除雾操纵件及信号装置标志，见图16所示。信号装置显示颜色应为黄色。5．1．8驻车灯操纵件及信号装置标志，见图8所示。信号装置显示颜色应为绿色5．1．17风扇（暖风／冷气）操纵件标志，见图17所示。暖风档应用红色，冷气档应用蓝色。标志可用图形轮廓线表示。5．1．9转向指示灯操纵件及信号装置标志，见图9所示。信号装置显示颜色应为闪烁绿色。如果转向指示灯信号装置向左、向右信号是分开的，其标志的两个箭头也可分开使用。标志的图形轮廓线内可涂实。5．1．18发动机预热信号装置标志，见图18所示。信号装置显示颜色应为黄色。5．1．19阻风门（冷起动装置）操纵件及信号装置标志，见图19所示。信号装置显示颜色应为黄色5．1．20制动系统故障（制动防抱系统故障除外）信号装置标志，见图20所示。信号装置显示颜色应为红色。5．1．22蓄电池充电指示器和警报信号装置标志，见图22所示。信号装置显示颜色应为红色。5．1．21燃油液面高度指示器和警报信号装置标志，见图21所示，信号装置显示颜色应为黄色。标志可用图形轮廓表示。5．1．23发动机冷却液温度指示器和警报信号装置标志，见图23所示。信号装置显示颜色应为红色。5．2汽车操纵件、指示器及信号装置中非强制标示的标志及信号装置的显示颜色应符合下列规定：5．2．1驻车制动器处于制动状态信号装置标志，见图24所示。信号装置显示颜色为红色。如果用一个信号装置表示5.1.20和5.2.1两个制动系统状态，则必须使用5.1.20制动系统故障信号装置标志。5．2．3后风窗玻璃洗涤器操纵件标志，见图26所示。5．2．2后风窗玻璃刮水器操纵件标志，见图25所示。5．2．4后风窗玻璃刮水器和洗涤器组合操纵件标志，见图27所示。此操
