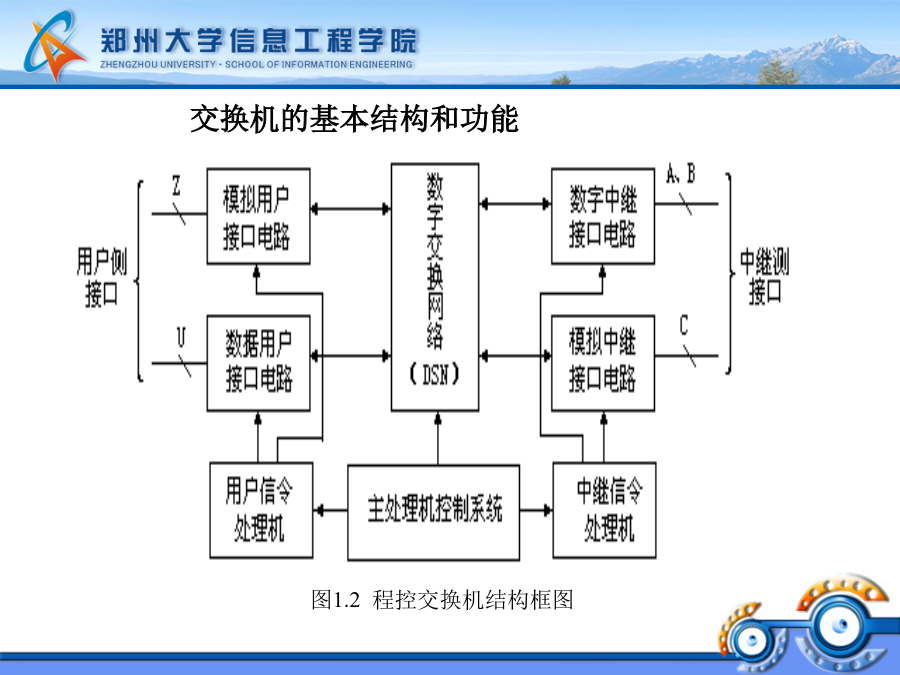

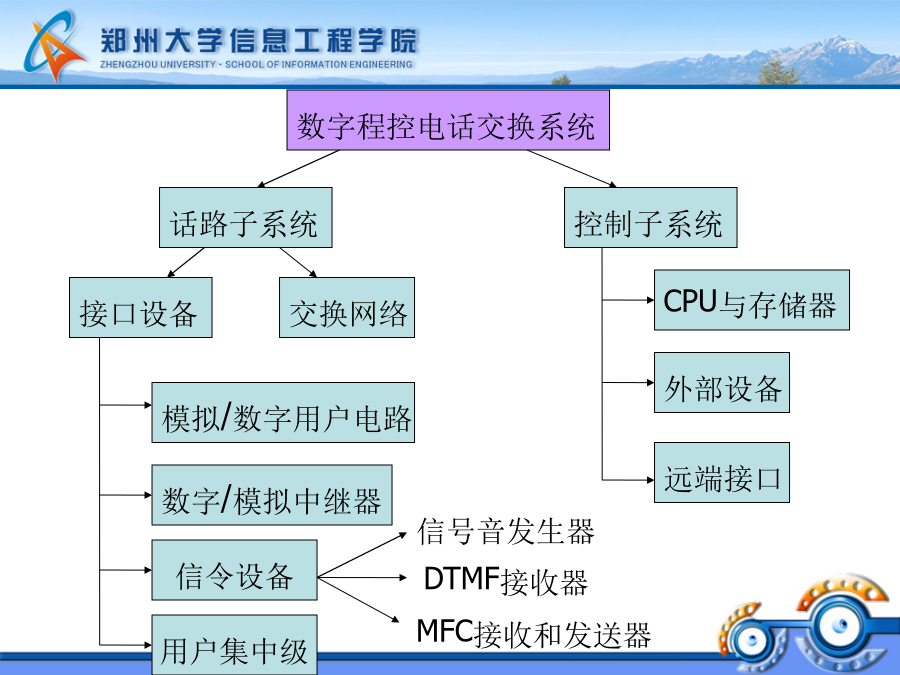

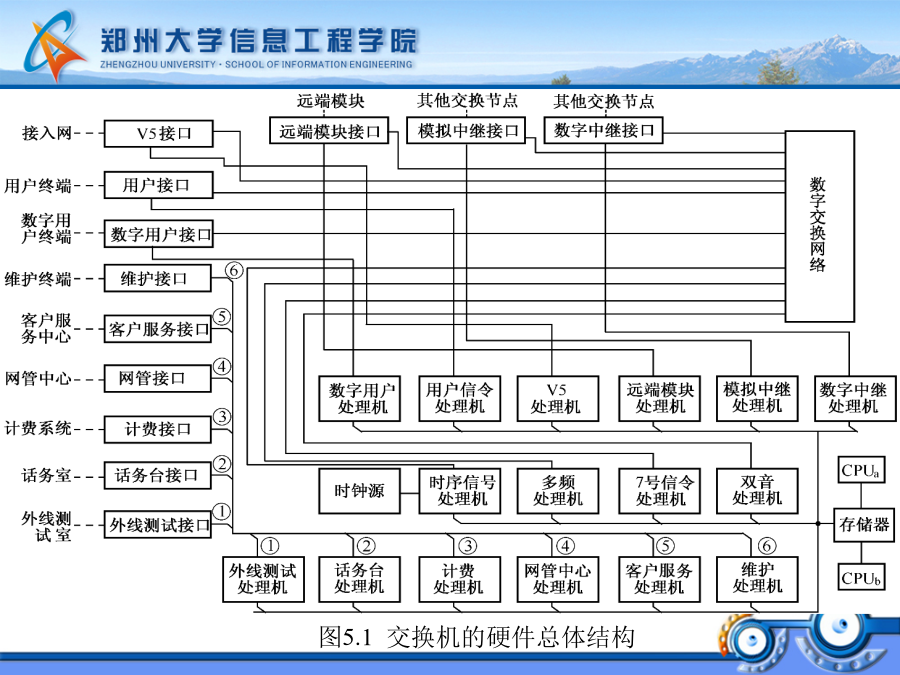

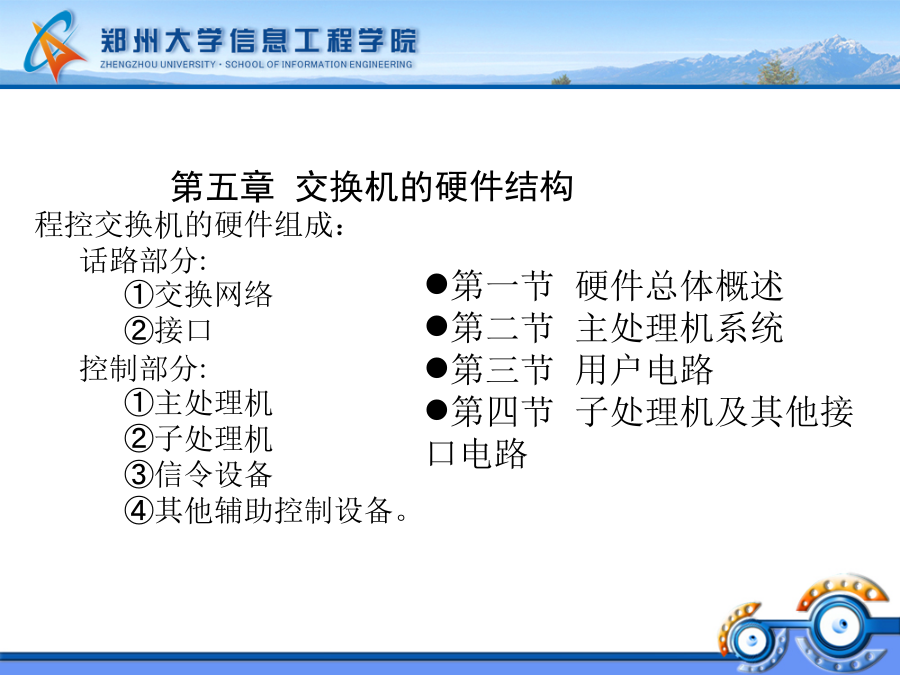

第五章交换机的硬件结构第五章交换机的硬件结构程控交换机的硬件组成：话路部分:①交换网络②接口控制部分:①主处理机②子处理机③信令设备④其他辅助控制设备。数字程控电话交换系统第一节硬件总体概述交换系统硬件：主处理机子处理机交换网络接口部分图5.1交换机的硬件总体结构交换机的基本结构和功能一、主处理机辅助存储器二、子处理机三、交换网络四、接口图5.2交换机的用户和中继接口连接图中继接口A接口：PCM一次群B接口：PCM二次群C接口：模拟中继接口（二线、四线）E＆M接口：模拟中继接口（1E1M为二线方式，2E2M为四线方式）环路中继接口：完成A/D、D/A和二/四线转换以及PCM和语音转换用户接口Z接口二线模拟接口U接口数字接口S接口四线方式传输ISDN接口30B+D基群接口：专No.7的ISUP2B+DN-ISDN，可视电话等等维护接口2B+D接口：用于交换机数据/程序加载的断口，也可用于监视、传达命令、报警等RS232接口：用于电路板的监视，测试、维修等V接口V1：是以ISDN为基础开发的，以基本速率（2B+D）接入的数字接口V2：主要用于一次群或二次群数字端连接远端的或本端V3：用于通过一般的数字用户段。以30B+D或23B+D（D为64k/s）的信道方式专门连接数字用户设备,如PABXV4：连接一个数字接入链路。该链路包括一个可支持几个基本速率的复用器，是ISDN基本接入的复用V5：是交换局接入网络（AN）之间的数字接口V5接口，通常一个V5口有16条2Mbit/s链路。（接入网络指交换机到用户之间的网络设备）第二节主处理机系统一、系统主处理机1．主处理机的主要参数和指标MP到子处理机的寻址空间为1MB；MP到辅助存储器的寻址空间为4MB；MP用于存放程序和数据的内存为8MB的DRAM；地址总线的宽度为23bit（A1～A23），对外访问地址的宽度为20bit（A0～A19）；数据总线的宽度为16bit（D0～D15）。图5.3主处理机功能原理框图2．主处理机的框图及分析(1)、CPUMC68HC00-1616MHz特点：较强的中断处理能力和外部接口寻址能力对外部接口访问有同步和异步两种方式(2)、地址译码电路作用：完成内部端口译码和控制信号译码结构：DRAM区、EPROM区、子处理机端口、各种内部端口(3)、DRAM接口控制电路及DRAM区对DRAM区正常的访问刷新控制电路。刷新频率为64KHz信号，15μs刷新的时序信号：REFCAS、REFRAS，要求DRAM具有CAS-BEFORE-RASREFRESH刷新功能总线裁决电路，以保障对DRAM区的正常访问和对DRAM区的刷新不能出现总线冲突。(4)、程序数据加载口电路加载程序和数据MT8952(5)、中断译码电路中断源：自动矢量中断译码输出IPL0～、IPL1～、IPL2～用户矢量中断译码输出为ID0、ID1、ID2。中断译码电路可由TA273寄存器、TA148译码器组成；中断应答电路可由TA138译码完成。(6)、定时电路定时单元电路是用计数器级联组成的计数电路，以满足主处理机的定时计数要求。如图5.7所示，其中CK16Mz与以上讲的一样，都来自于一个时钟电路。时钟电路由晶体振荡器输出32Hz信号，再经过定时分频电路就可产生各种的定时信号，也包括CK16Mz信号。二、辅助存储器8片1MB×9的DRAM两套4MB的存储器组采用DRAM双备份工作方式当主处理机写入时，两套DRAM（DRAM1、DRAM2）都要并行写入。当要从DRAM中读出数据到主处理机时，两套DRAM也同时读出，但要对输出的数据进行奇偶校验（分别对应图5.9中的校验1、校验2），选择一套输出，这由并行输入/选择输出电路来完成。EN～：主机访问AXM的DRAM使能信号，低电平有效；DS～：数据选通信号低点平有效；R/W：读/写信号，高电平为读、低电平为写；AADR：地址读信号；ADTA：数据信号。*1：低点平上升到0.8V时的时间关系。主处理机访问子处理机时序如图5.13所示，在主处理机使能信号MPEN～有效期间，地址选通信号（DS～）、读/写信号（R/W～）、地址读信号（ADDR）有效输出，就可以对子处理机的公共信箱的数据信号（DATA）进行读/写操作。主处理机访问子处理机时AXM的输出时序如图5.14所示，在主处理机使能信号EN～有效期间，子地址选通信号（PDS～）、子处理机读/写信号（PR/W～）、地址读信号（ADDR）有效输出，主处理机就可以同时对子处理机的公共信箱和辅助存储器的DRAM之间进行的数据信号（DATA）的读/写操作。也就是说
