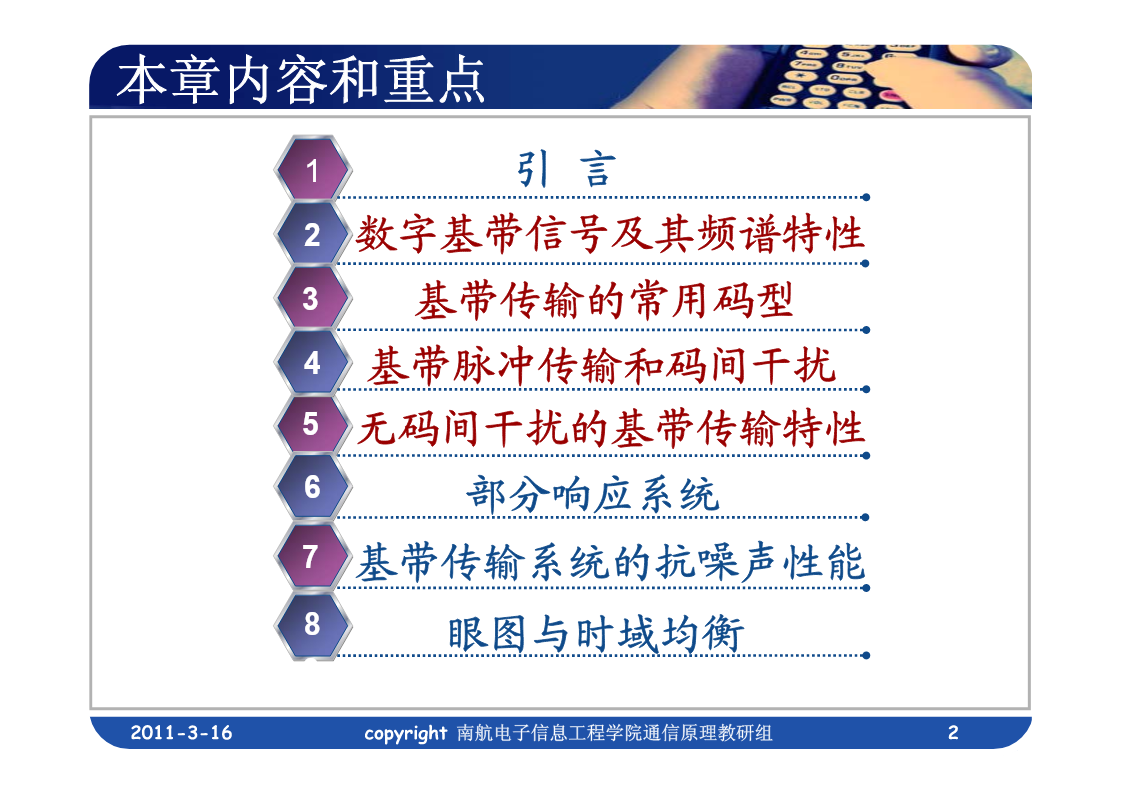

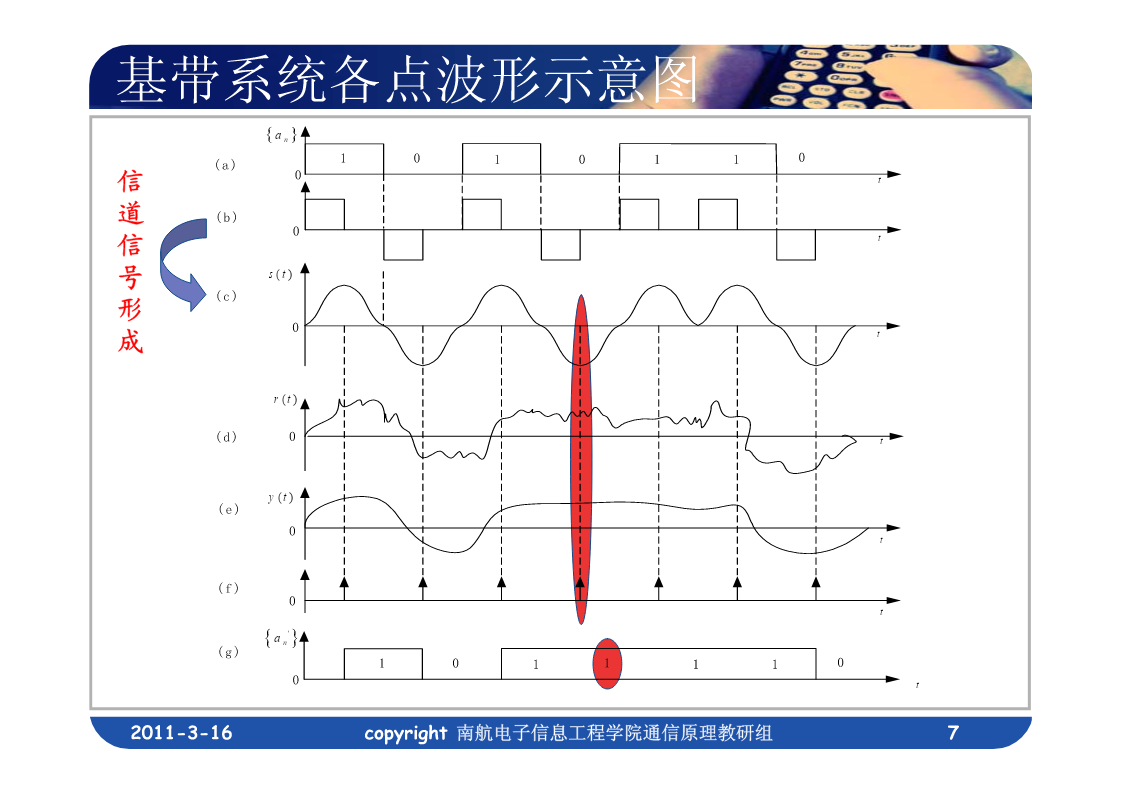

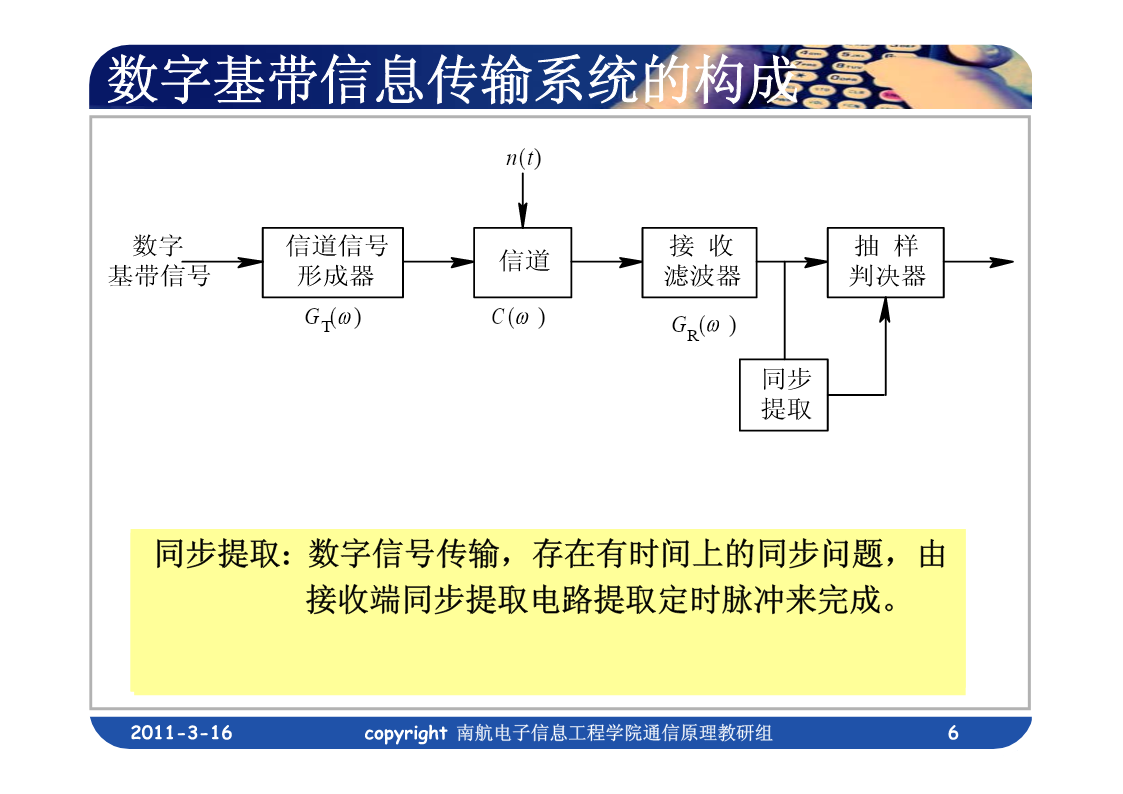

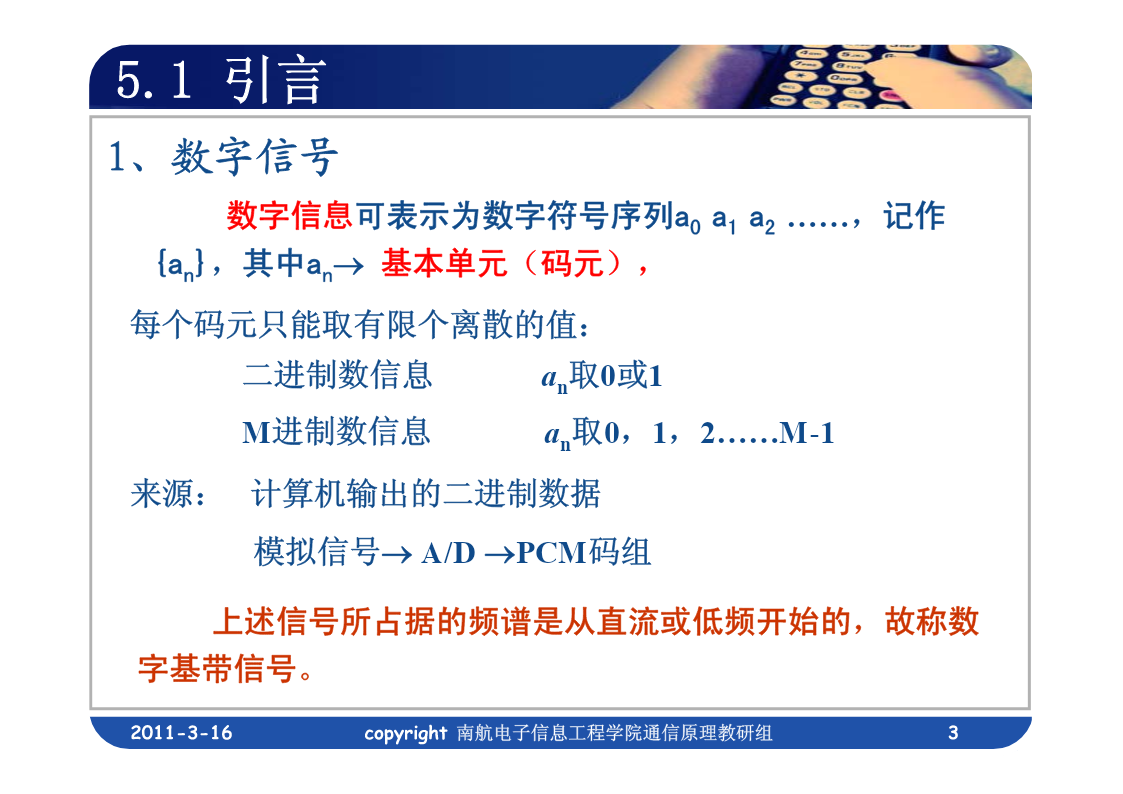

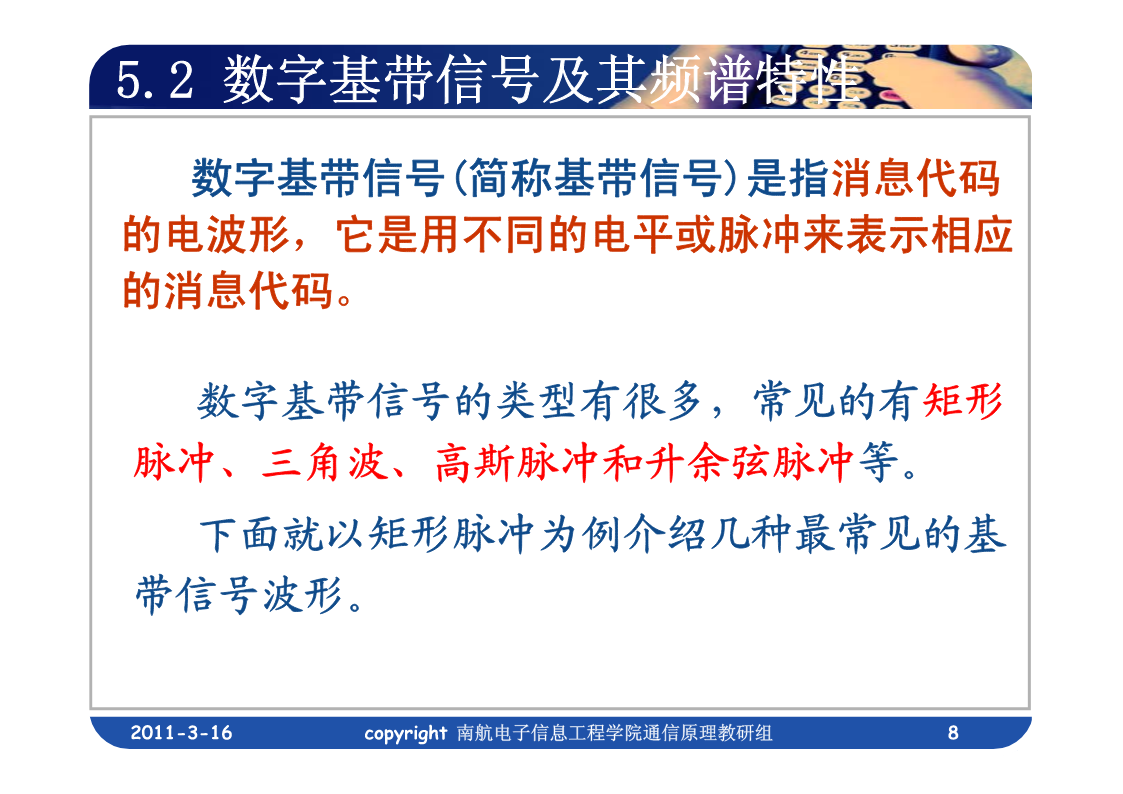

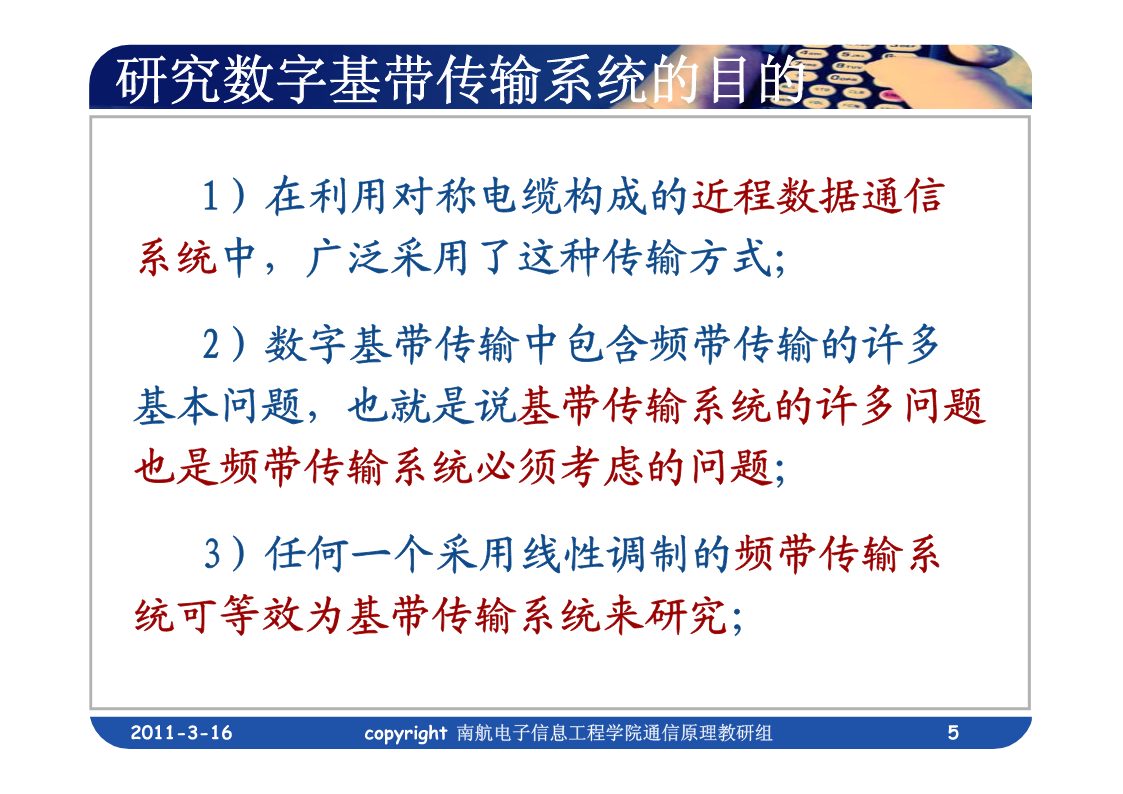

第５章数字基带传输系统南京航空航天大学电子信息工程学院通信原理教研组本章内容和重点1引言2数字基带信号及其频谱特性3基带传输的常用码型4基带脉冲传输和码间干扰5无码间干扰的基带传输特性6部分响应系统7基带传输系统的抗噪声性能8眼图与时域均衡92011-3-16copyright南航电子信息工程学院通信原理教研组25.1引言1、数字信号数字信息可表示为数字符号序列a0a1a2……，记作{an}，其中an→基本单元（码元），每个码元只能取有限个离散的值：二进制数信息an取0或1M进制数信息an取0，1，2……M-1来源：计算机输出的二进制数据模拟信号→A/D→PCM码组上述信号所占据的频谱是从直流或低频开始的，故称数字基带信号。2011-3-16copyright南航电子信息工程学院通信原理教研组32、数字信号的传输1）基带传输——数字基带信号不加调制在某些具有低通特性的有线信道中传输，特别是传输距离不太远的情况下；2）频带传输——数字基带信号对载波进行调制后再进入带通型信道中传输。2011-3-16copyright南航电子信息工程学院通信原理教研组4研究数字基带传输系统的目的1）在利用对称电缆构成的近程数据通信系统中，广泛采用了这种传输方式；2）数字基带传输中包含频带传输的许多基本问题，也就是说基带传输系统的许多问题也是频带传输系统必须考虑的问题；3）任何一个采用线性调制的频带传输系统可等效为基带传输系统来研究；2011-3-16copyright南航电子信息工程学院通信原理教研组5数字基带信息传输系统的构成n(t)数字信道信号接收抽样信道基带信号形成器滤波器判决器GT(ω)C(ω)GR(ω)同步提取信道抽样判决接收滤波器信道信号形成器同步提取:允许基带信号通过的媒质，通常为电缆、架空明线::在规定时刻（由定时脉冲控制）对接收滤波器数字信号传输，存在有时间上的同步问题，由:滤除带外噪声:把原始基带信号变换成适合于信道传输,对失真波形进行均衡，使的基带信号，这种变换主要是通过等有线信道。输出波形进行抽样判决，以恢复或再生基带信接收端同步提取电路提取定时脉冲来完成。输出的基带波形有利于抽样判决。码型变换和波形变换来实现的，其号。目的是与信道匹配，便于传输，减小码间干扰，利于同步提取和抽样判决。2011-3-16copyright南航电子信息工程学院通信原理教研组6基带系统各点波形示意图{an}100(a)10110信t道(b)0信t号s()t形(c)0成trt()(d)0tyt()(e)0t(f)0t'{an}(g)10111100t2011-3-16copyright南航电子信息工程学院通信原理教研组75.2数字基带信号及其频谱特性数字基带信号(简称基带信号)是指消息代码的电波形，它是用不同的电平或脉冲来表示相应的消息代码。数字基带信号的类型有很多，常见的有矩形脉冲、三角波、高斯脉冲和升余弦脉冲等。下面就以矩形脉冲为例介绍几种最常见的基带信号波形。2011-3-16copyright南航电子信息工程学院通信原理教研组8基带信号的码波形9单极性（不归零）码9双极性归零码9双极性（不归零）码9差分码9单极性归零码9多元码1010011＋E1010011＋E0－E(a)(d)1100111100011＋E＋E－E－E(e)(b)＋3E0000010101＋E10＋E1010011－E1111－3E0(c)(f)2011-3-16copyright南航电子信息工程学院通信原理教研组9单极性不归零码（NRZ)高电平和零电平分别表示二进制信息“1”和“0”最简单，但只适用极短距离传输，应用很少。01000011000001010特点：(1)有直流分量；0t(2)判决电平不能稳定在最佳的电平，抗噪声性能不好；(3)不能直接提取定时信号；(4)要求一端接地，不能用两根芯线均不接地的电缆传输线；2011-3-16copyright南航电子信息工程学院通信原理教研组10双极性不归零码正电平和负电平分别表示“1”和“0”特点:01000011000001010（1）“1”、0”等概时无直流分量为零;（2）接收端判决电平为0，稳定不变，不受信道特性变化的影响，抗干扰能力也较强；（3）不能提取同步信息;（4）“1”、0”不等概时仍有直流分量。2011-
