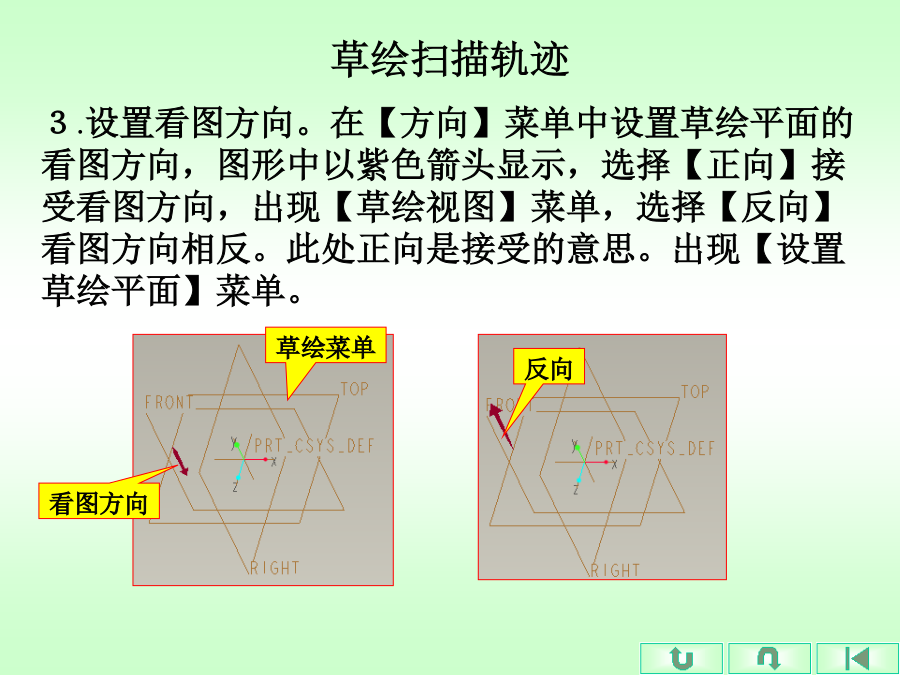

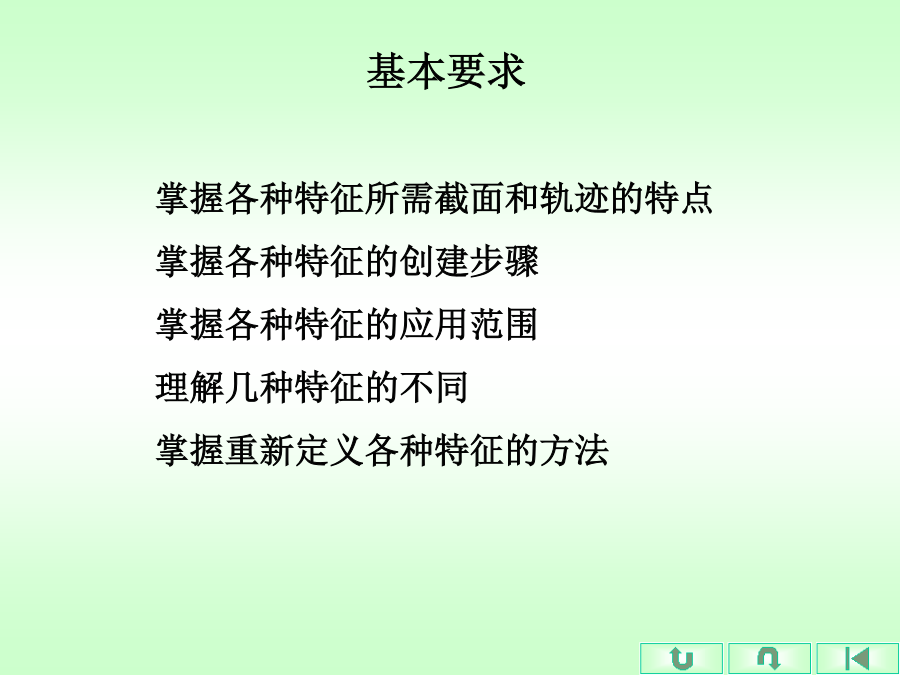

§6-1扫描特征基本要求§6-1扫描特征扫描特征的要素创建扫描特征选择命令定义扫描轨迹草绘扫描轨迹草绘扫描轨迹草绘扫描轨迹选取扫描轨迹选取扫描轨迹定义扫描截面完成扫描扫描实例修改扫描特征修改扫描特征实例其余选项其余选项§6-2混合特征平行混合混合菜单各项含义平行混合平行混合平行混合定义截面时要注意的问题定义截面时要注意的问题平行混合平行混合实例1平行混合实例2平行混合实例3旋转混合§6-3扫描混合扫描混合的要素创建扫描混合的步骤创建扫描混合的步骤扫描混合操控板创建扫描混合的步骤如果没有事先创建轨迹，可以使用【工程特征】工具栏的【草绘】工具或者【基准曲线】工具实施创建轨迹曲线。选取轨迹后，从【剖面控制】列表中选择合适选项定义截面对于轨迹的空间相对位置，从【水平/垂直控制】列表中选择合适的选项定义草绘截面时X轴的放置方位。参照上滑面板参照上滑面板参照上滑面板参照上滑面板创建扫描混合的步骤【草绘截面】单选项：点选该单选项，在定义截面在原点轨迹上的位置后，单击【草绘】按钮进入草绘界面，在其中根据设计要求草绘截面。【所选截面】单选项：点选该单选项，直接在图形区选取第一个截面，然后单击【插入】按钮，在图形区选取第二个截面，其它截面的选法和第二个截面选法相同。剖面列表：该列表中显示已经创建或者选取的截面列表，根据选取截面或者草绘截面的顺序自动加上序号，其中【#】列显示每一剖面包含的线段数目。使用扫描混合工具时，要求每个截面包含的线段数目（或者顶点数）相同，否则不能生成扫描混合特征。如要插入新的截面，只需单击【插入】按钮。如果使用的是【草绘截面】选项，需要在轨迹上选取插入截面的控制点（该控制点可以是线段的端点或者在原点轨迹上创建的基准点），然后单击【草绘】按钮进入草绘界面，在其中根据设计要求草绘截面。如果使用的是【所选截面】选项，则只需在图形区选取截面图形即可。扫描混合的截面的线段数目不等或者顶点不对齐时，可以采用和混合相同的方法解决。【插入】按钮：单击此按钮，在原点轨迹上添加一截面。【移除】按钮：在【剖面】列表中选中某截面，单击此按钮，在原点轨迹上移除该截面。【草绘】按钮：为原点轨迹添加剖面后，在图形区选择好放置截面的控制点，单击此按钮进入草绘界面，在其中根据设计要求草绘截面，此按钮仅在使用【草绘截面】选项时可用。【截面位置】收集器：使用【草绘截面】选项时，插入截面后，该收集器被激活，在图形区选取要添加截面的控制点，控制点可以是原点轨迹的两个端点或者在原点轨迹上创建的基准点以及轨迹曲线的节点【旋转】组合框：在其中输入或者选取最近曾经使用过的数值，决定该处截面绕原点轨迹在该点处切向方向的旋转角度。【增加混合顶点】按钮：在【剖面】列表中选中某截面后，单击该按钮，可为该截面增加混合顶点，以使个截面的线段数相等，混合顶点上出现一小圆圈。该按钮仅在选择了【所选截面】选项时可用。【截面X轴方向】收集器：单击激活该收集器，在图形区选取参照以定义草绘某截面时X轴的放置方位。创建扫描混合的步骤创建扫描混合的步骤扫描混合实例§6-4螺旋扫描创建螺旋扫描特征的步骤创建螺旋扫描特征的步骤创建螺旋扫描特征的步骤创建螺旋扫描特征的步骤螺旋扫描特征实例１螺旋扫描特征实例２§6-5可变剖面扫描可变截面扫描的要素创建可变截面扫描的步骤创建可变截面扫描的步骤参照上滑面板创建可变截面扫描的步骤创建可变截面扫描的步骤可变截面扫描实例§6-6边界混合边界混合操控板边界混合实例§6-7综合实例§6-8小结§6-9习题§6-9习题§6-9习题§6-9习题本章结束选择命令选择命令选择命令选择命令
