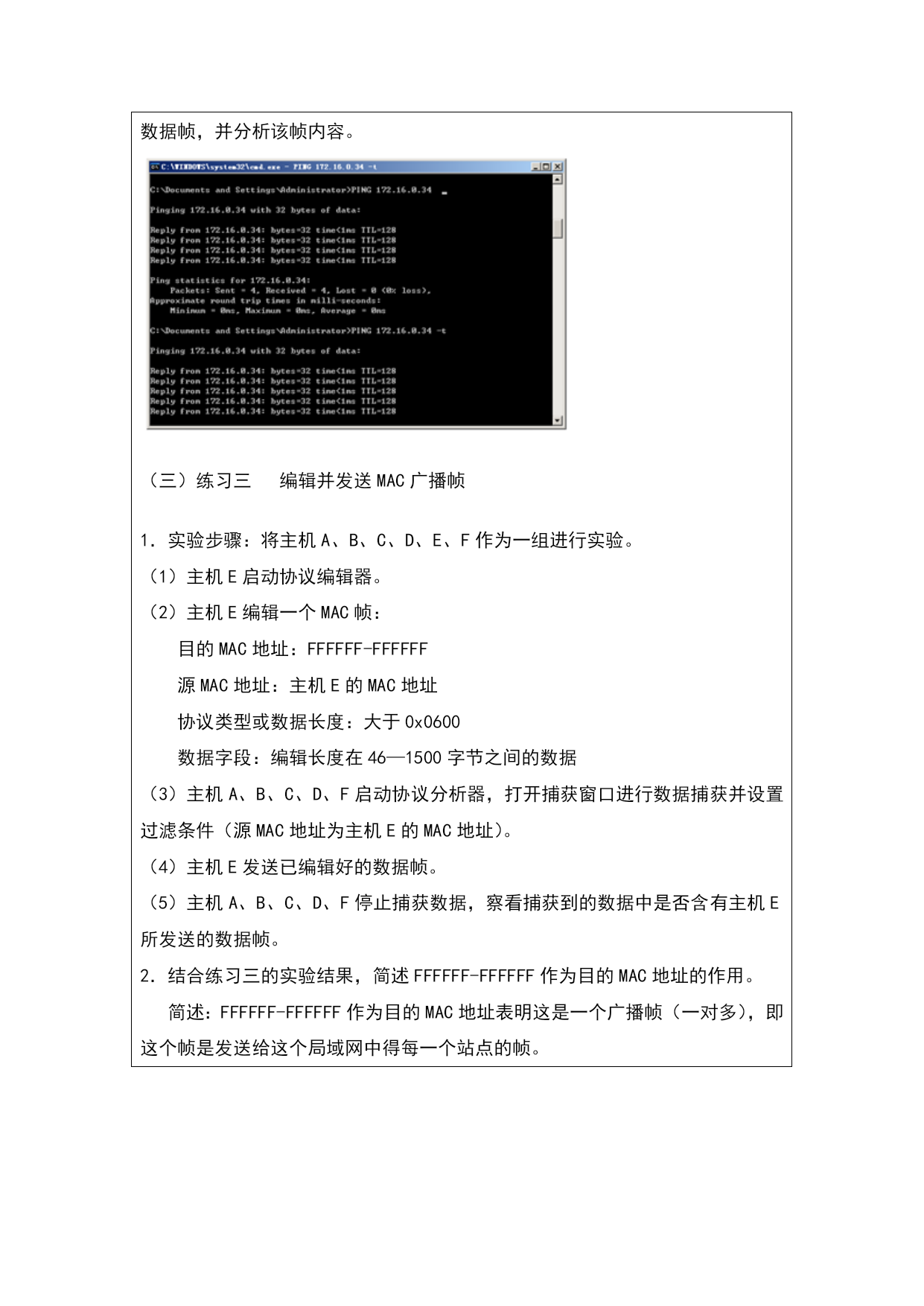

计算机网络实验报告实验题目：IEEE802标准和以太网学号：日期：2011/10/7班级：2009级电子商务姓名：Email：实验目的：1.掌握以太网的报文格式2.掌握MAC地址的作用3.掌握MAC广播地址的作用4.掌握LLC帧报文格式5.掌握协议编辑器和协议分析器的使用方法6.掌握协议栈发送和接收以太网数据帧的过程实验环境：该实验采用网络结构一实验原理：一．OSI模型和TCP/IP协议族1.OSI模型中的层次：OSI模型有应用层、表示层、会话层、传输层、网络层、数据链路层和物理层。2.TCP/IP协议族：TCP/IP协议族有应用层、传输层、网络层、数据链路层和物理层。二．IEEE802参考模型其中的物理层被分为上下两层，下面的子层是对电缆介质的说明，下面的子层是介质访问单元(MAU)。数据链路层也被分为两层，下面的子层是媒体访问控制子层(MAC)，上面的子层是逻辑链路控制子层(LLC)。三．以太网简介：符合以太网标准的局域网络称为以太网。1.以太网访问模式：采用带有冲突检测的载波侦听多路访问模。2.以太网的帧格式：mac帧格式和llc帧格式。实验内容及结果：（一）练习一1．实验步骤：各主机打开协议分析器，进入相应的网络结构并验证网络拓扑的正确性，如果通过拓扑验证，关闭协议分析器继续进行实验，如果没有通过拓扑验证，请检查网络连接。本练习将主机A和B作为一组，主机C和D作为一组，主机E和F作为一组。现仅以主机A、B所在组为例，其它组的操作参考主机A、B所在组的操作。（1）主机B启动协议分析器，新建捕获窗口进行数据捕获并设置过滤条件（提取ICMP协议）。（2）主机Aping主机B，察看主机B协议分析器捕获的数据包，分析MAC帧格式。（3）将主机B的过滤器恢复为默认状态。（二）练习二理解MAC地址的作用1．实验步骤：将主机A、B、C、D、E、F作为一组进行实验。（1）主机B、D、E、F启动协议分析器，打开捕获窗口进行数据捕获并设置过滤条件（源MAC地址为主机A的MAC地址）。（2）主机Aping主机C。（3）主机B、D、E、F上停止捕获数据，在捕获的数据中查找主机A所发送的ICMP数据帧，并分析该帧内容。（三）练习三编辑并发送MAC广播帧1．实验步骤：将主机A、B、C、D、E、F作为一组进行实验。（1）主机E启动协议编辑器。（2）主机E编辑一个MAC帧：目的MAC地址：FFFFFF-FFFFFF源MAC地址：主机E的MAC地址协议类型或数据长度：大于0x0600数据字段：编辑长度在46—1500字节之间的数据（3）主机A、B、C、D、F启动协议分析器，打开捕获窗口进行数据捕获并设置过滤条件（源MAC地址为主机E的MAC地址）。（4）主机E发送已编辑好的数据帧。（5）主机A、B、C、D、F停止捕获数据，察看捕获到的数据中是否含有主机E所发送的数据帧。2．结合练习三的实验结果，简述FFFFFF-FFFFFF作为目的MAC地址的作用。简述：FFFFFF-FFFFFF作为目的MAC地址表明这是一个广播帧（一对多），即这个帧是发送给这个局域网中得每一个站点的帧。（四）练习四编辑并发送LLC帧实验步骤：将主机A和B作为一组，主机C和D作为一组，主机E和F作为一组。现仅以主机A、B所在组为例，其它组的操作参考主机A、B所在组的操作。（1）主机A启动协议编辑器，并编写一个LLC帧。目的MAC地址：主机B的MAC地址源MAC地址：主机A的MAC地址协议类型和数据长度：001F控制字段：填写02（注：回车后变成0200，该帧变为信息帧，控制字段的长度变为2字节）用户定义数据/数据字段：AAAAAAABBBBBBBCCCCCCCDDDDDD（注：长度为27个字节）（2）主机B启动协议分析器并开始捕获数据。（3）主机A发送编辑好的LLC帧。（4）主机B停止捕获数据，在捕获到的数据中查找主机A所发送的LLC帧，分析该帧内容。记录实验结果：帧类型发送序列号N（S）接受序列号N（S）LLC….00..000…..简述“协议类型和数据长度”字段的两种含义：类型是网络适配器向网络发送数据所使用的格式，字长是电脑技术中对CPU在单位时间内（同一时间）能一次处理的二进制数的位数。所以，能处理字长为8位数据的CPU通常就叫8位的CPU。同理，32位的CPU就能在单位时间内处理字长为32位的二进制数据。（5）将第1步中主机A已编辑好的数据帧修改为“无编号帧”(前两个比特位为1)，用户定义数据/数据字段修改为AAAAAAABBBBBBBCCCCCCCDDDDDDD（注：长度为28个字节），重做第2、3、4步。解析思考题、结论分析与体会：㈠思
