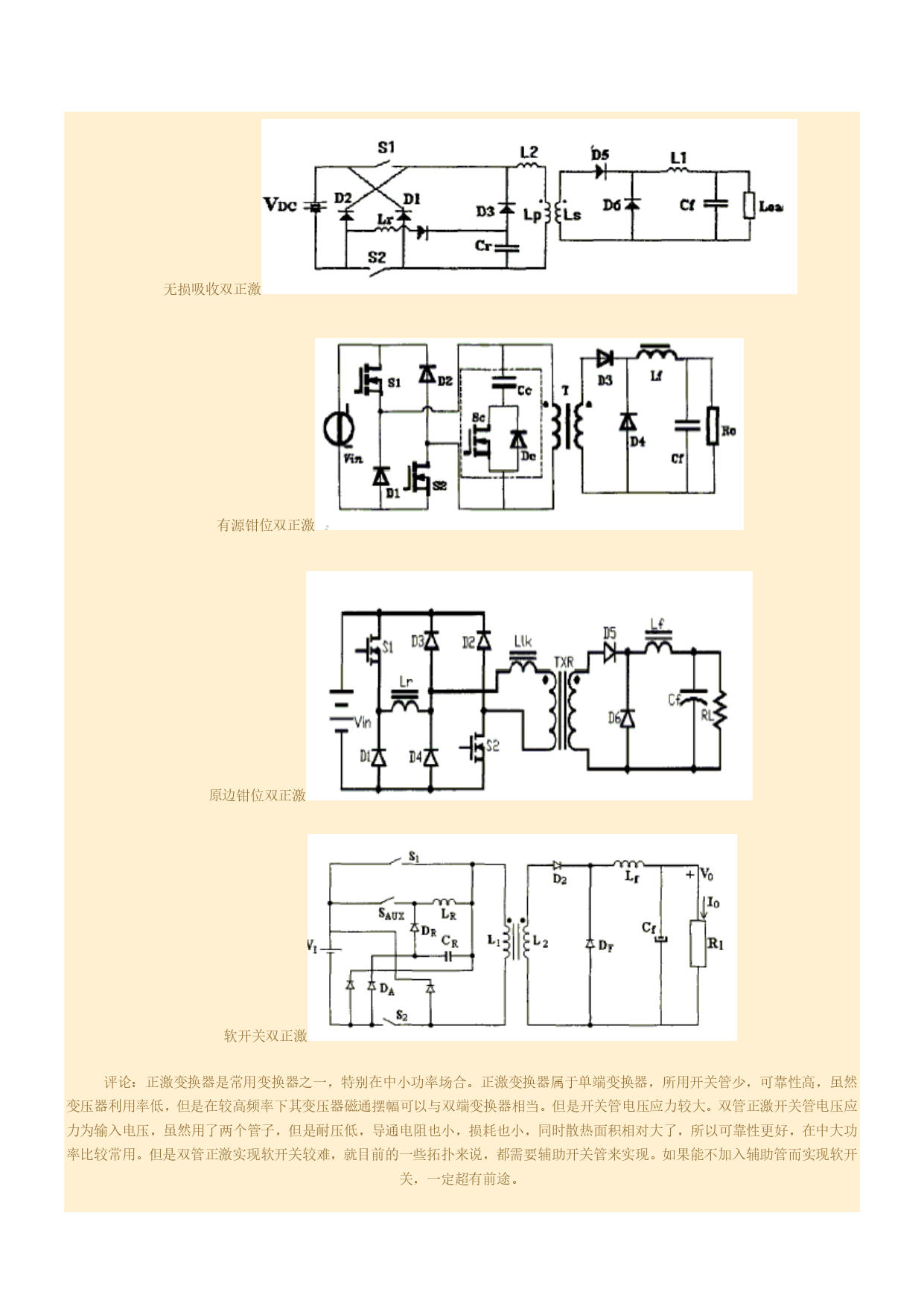

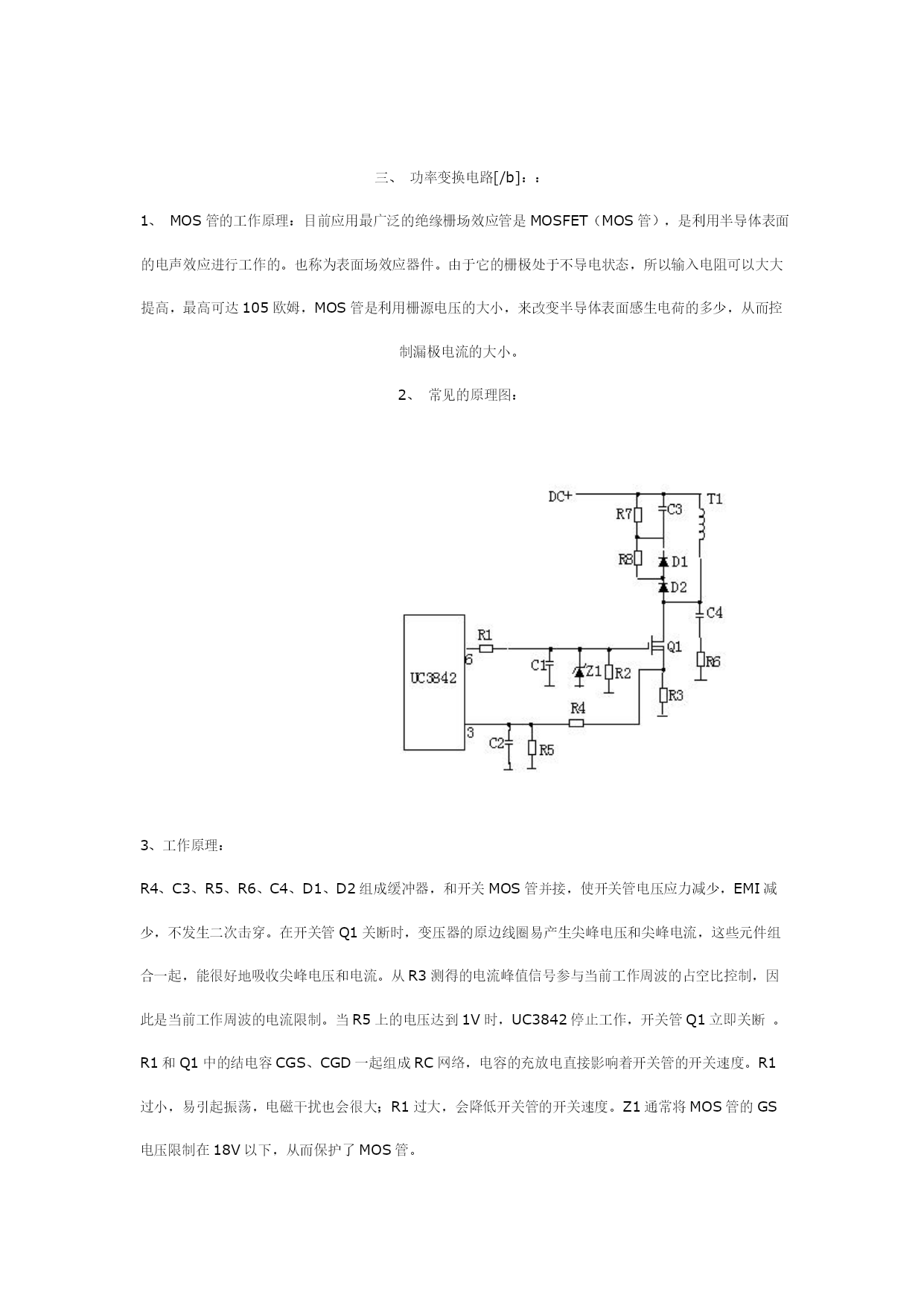

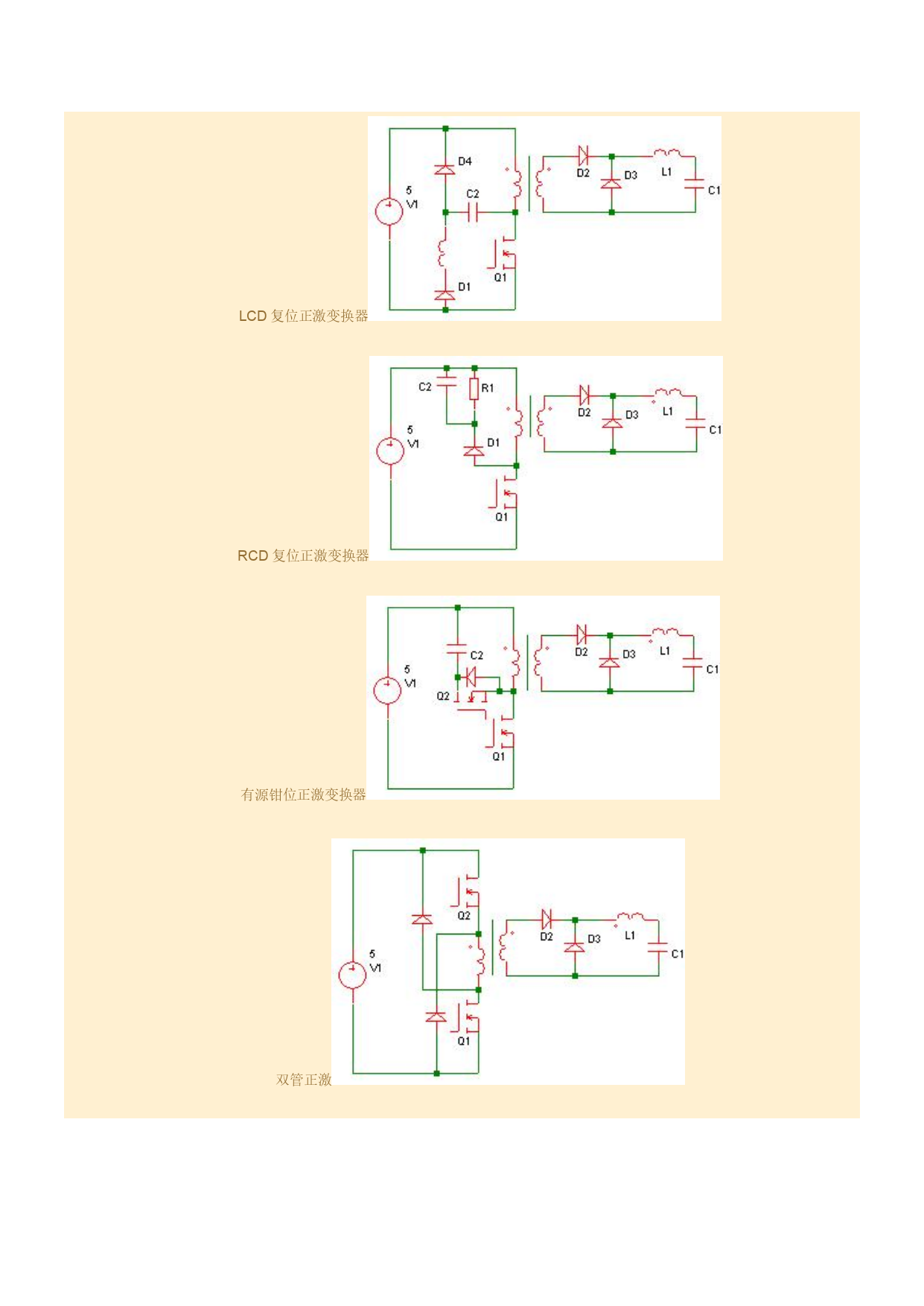

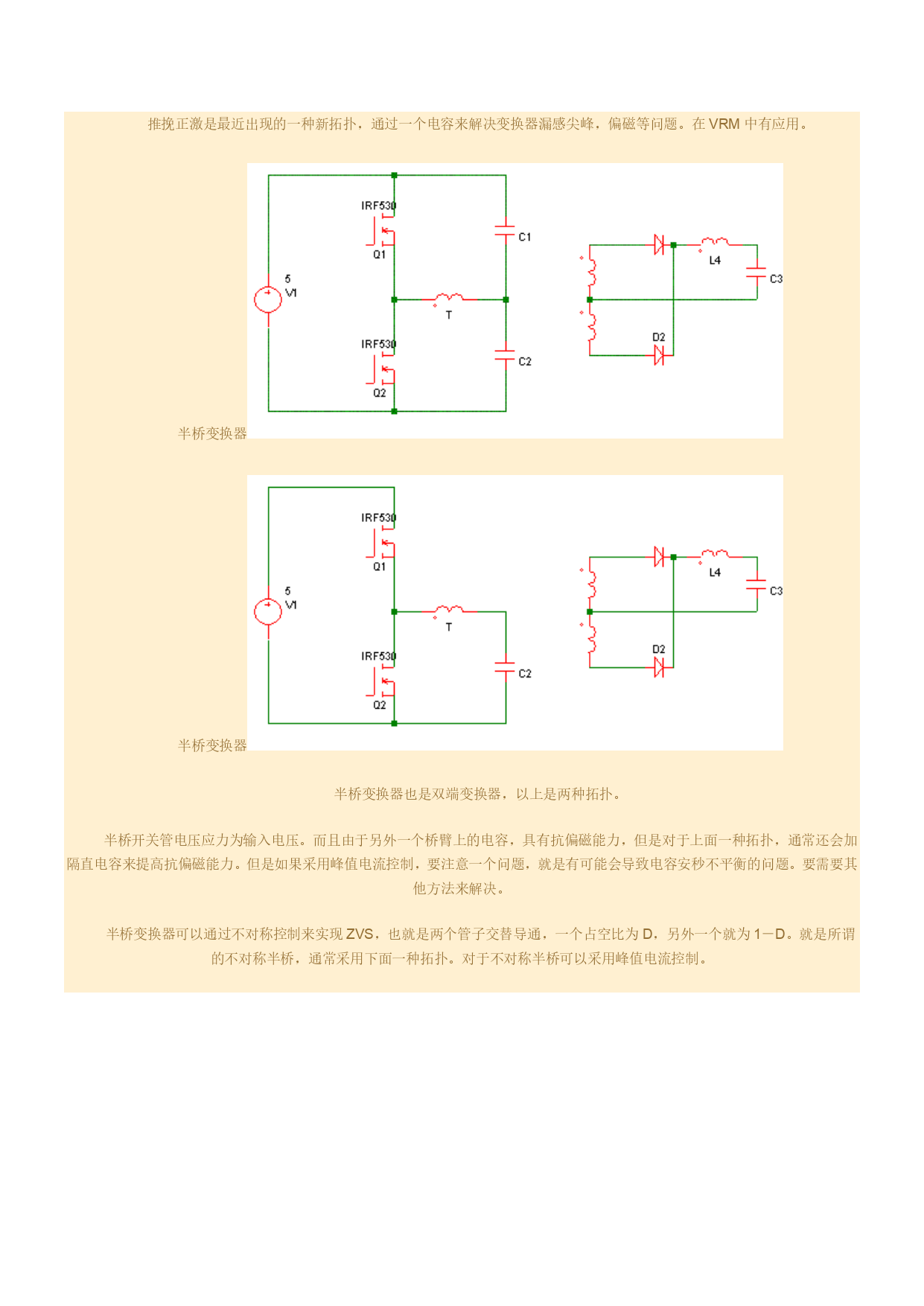

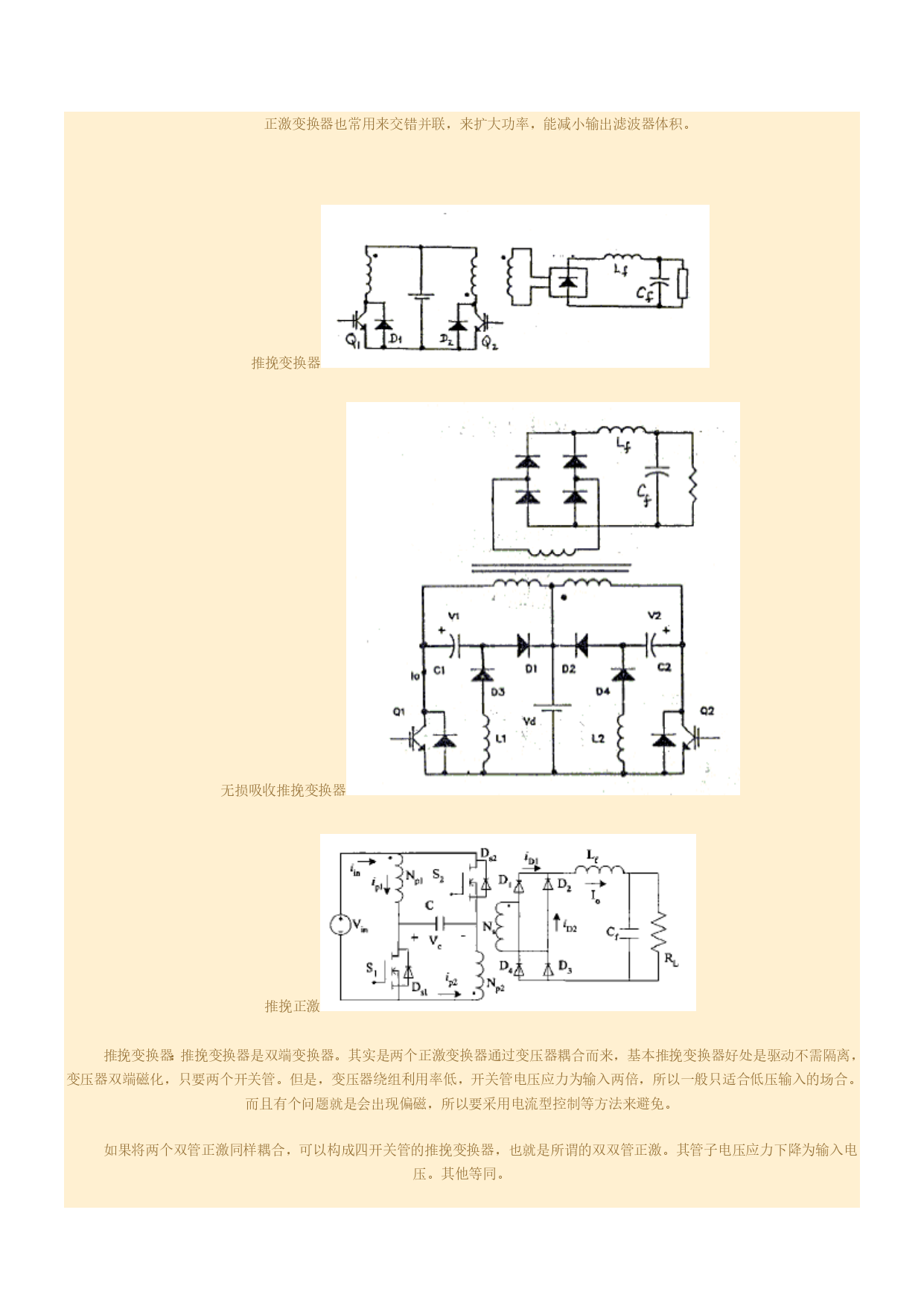

开关电源的各类拓扑（完整版）实用资料(可以直接使用，可编辑完整版实用资料，欢迎下载）开关电源的各类拓扑先给出六种基本DC/DC变换器拓扑依次为buck，boost，buck－boost，cuk，zeta，sepic变换器正激变换器绕组复位正激变换器LCD复位正激变换器RCD复位正激变换器有源钳位正激变换器双管正激无损吸收双正激有源钳位双正激原边钳位双正激软开关双正激评论：正激变换器是常用变换器之一，特别在中小功率场合。正激变换器属于单端变换器，所用开关管少，可靠性高，虽然变压器利用率低，但是在较高频率下其变压器磁通摆幅可以与双端变换器相当。但是开关管电压应力较大。双管正激开关管电压应力为输入电压，虽然用了两个管子，但是耐压低，导通电阻也小，损耗也小，同时散热面积相对大了，所以可靠性更好，在中大功率比较常用。但是双管正激实现软开关较难，就目前的一些拓扑来说，都需要辅助开关管来实现。如果能不加入辅助管而实现软开关，一定超有前途。正激变换器也常用来交错并联，来扩大功率，能减小输出滤波器体积。推挽变换器无损吸收推挽变换器推挽正激推挽变换器：推挽变换器是双端变换器。其实是两个正激变换器通过变压器耦合而来，基本推挽变换器好处是驱动不需隔离，变压器双端磁化，只要两个开关管。但是，变压器绕组利用率低，开关管电压应力为输入两倍，所以一般只适合低压输入的场合。而且有个问题就是会出现偏磁，所以要采用电流型控制等方法来避免。如果将两个双管正激同样耦合，可以构成四开关管的推挽变换器，也就是所谓的双双管正激。其管子电压应力下降为输入电压。其他等同。推挽正激是最近出现的一种新拓扑，通过一个电容来解决变换器漏感尖峰，偏磁等问题。在VRM中有应用。半桥变换器半桥变换器半桥变换器也是双端变换器，以上是两种拓扑。半桥开关管电压应力为输入电压。而且由于另外一个桥臂上的电容，具有抗偏磁能力，但是对于上面一种拓扑，通常还会加隔直电容来提高抗偏磁能力。但是如果采用峰值电流控制，要注意一个问题，就是有可能会导致电容安秒不平衡的问题。要需要其他方法来解决。半桥变换器可以通过不对称控制来实现ZVS，也就是两个管子交替导通，一个占空比为D，另外一个就为1－D。就是所谓的不对称半桥，通常采用下面一种拓扑。对于不对称半桥可以采用峰值电流控制。全桥变换器全桥变换器在大功率场合是最常用了，特别是移项ZVS和ZVZCS这里不多罗嗦了～具体可以参考阮新波的书。接下去，会收集一些三电平变换器贴出来，在以后就给出boost族的隔离变换器....反激变换器.....正反激变换器......APFC.....PPFC....单级PFC.....谐振变换器等.....开关电源原理（希望能帮到同行的你更加深入的了解开关电源，温故而知新吗！！）一、开关电源的电路组成[/b]：：开关电源的主要电路是由输入电磁干扰滤波器（EMI）、整流滤波电路、功率变换电路、PWM控制器电路、输出整流滤波电路组成。辅助电路有输入过欠压保护电路、输出过欠压保护电路、输出过流保护电路、输出短路保护电路等。开关电源的电路组成方框图如下：二、输入电路的原理及常见电路[/b]：：1、AC输入整流滤波电路原理：①防雷电路：当有雷击，产生高压经电网导入电源时，由MOV1、MOV2、MOV3：F1、F2、F3、FDG1组成的电路进行保护。当加在压敏电阻两端的电压超过其工作电压时，其阻值降低，使高压能量消耗在压敏电阻上，若电流过大，F1、F2、F3会烧毁保护后级电路。②输入滤波电路：C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。当电源开启瞬间，要对C5充电，由于瞬间电流大，加RT1（热敏电阻）就能有效的防止浪涌电流。因瞬时能量全消耗在RT1电阻上，一定时间后温度升高后RT1阻值减小（RT1是负温系数元件），这时它消耗的能量非常小，后级电路可正常工作。③整流滤波电路：交流电压经BRG1整流后，经C5滤波后得到较为纯净的直流电压。若C5容量变小，输出的交流纹波将增大。2、DC输入滤波电路原理：①输入滤波电路：C1、L1、C2组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。C3、C4为安规电容，L2、L3为差模电感。②R1、R2、R3、Z1、C6、Q1、Z2、R4、R5、Q2、RT1、C7组成抗浪涌电路。在起机的瞬间，由于C6的存在Q2不导通，电流经RT1构成回路。当C6上的电压充至Z1的稳压值时Q2导通。如果C8漏电或后级电路短路现象，在起机的瞬间电流在RT1上产生的压降增大，Q1导
