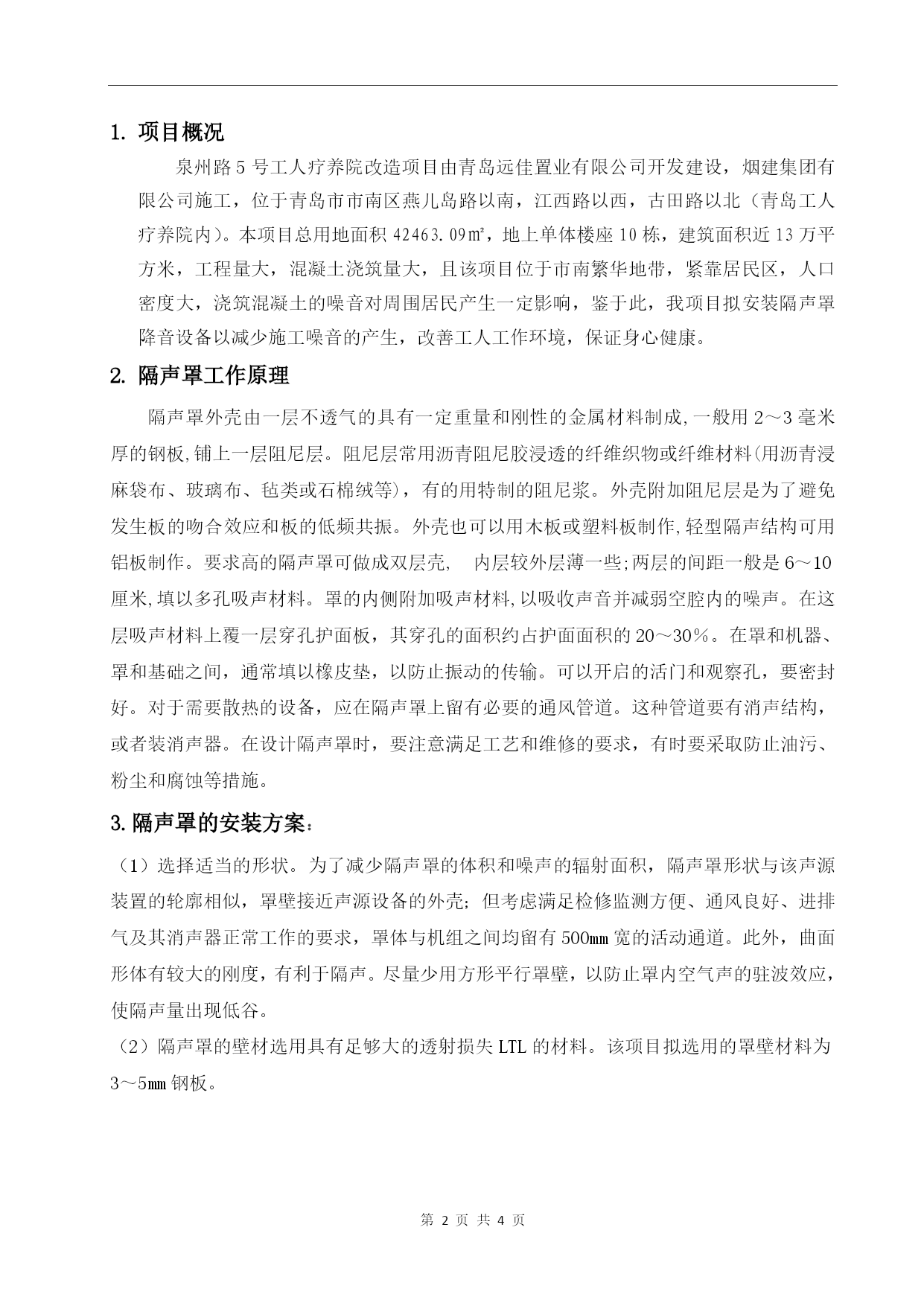

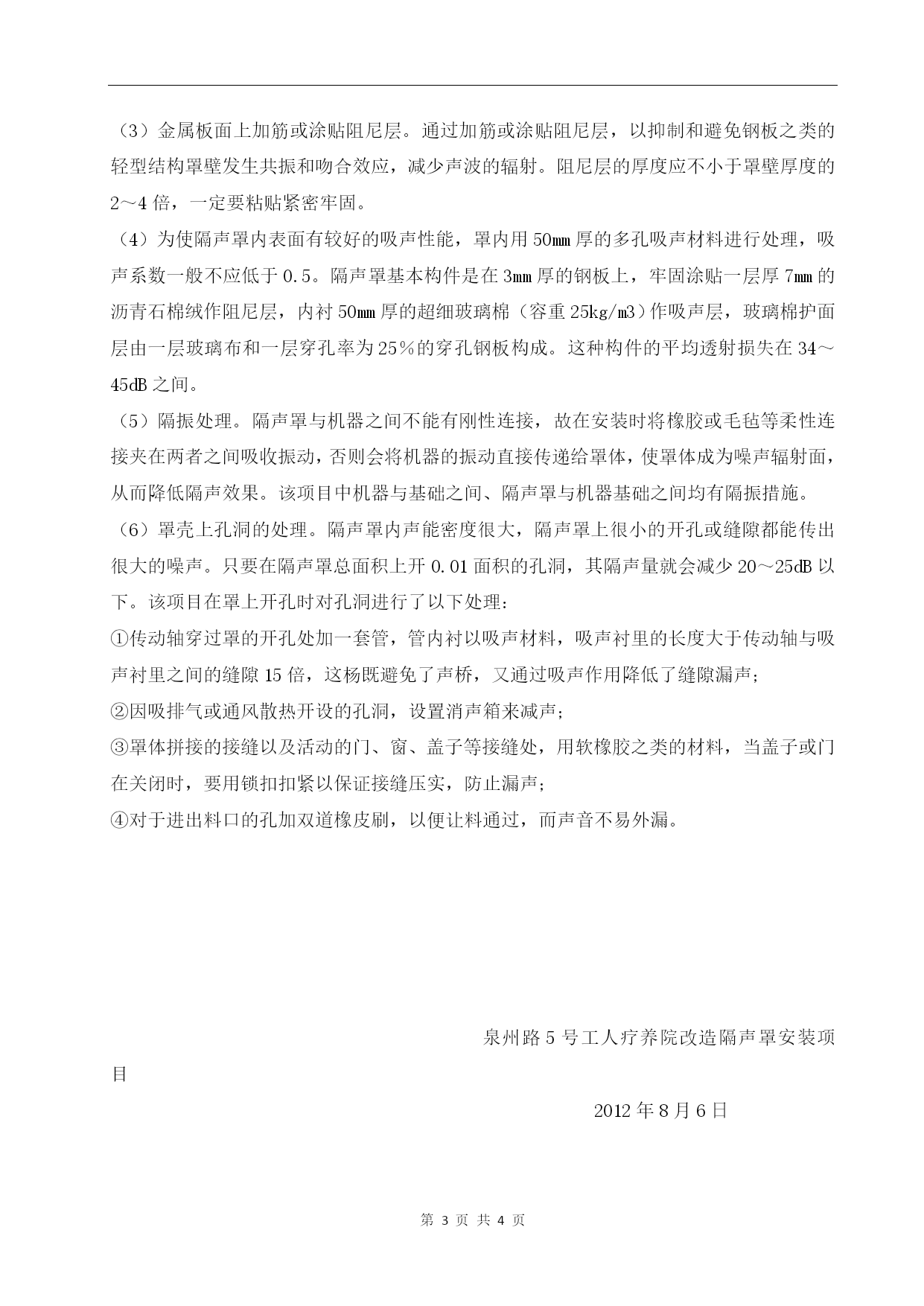

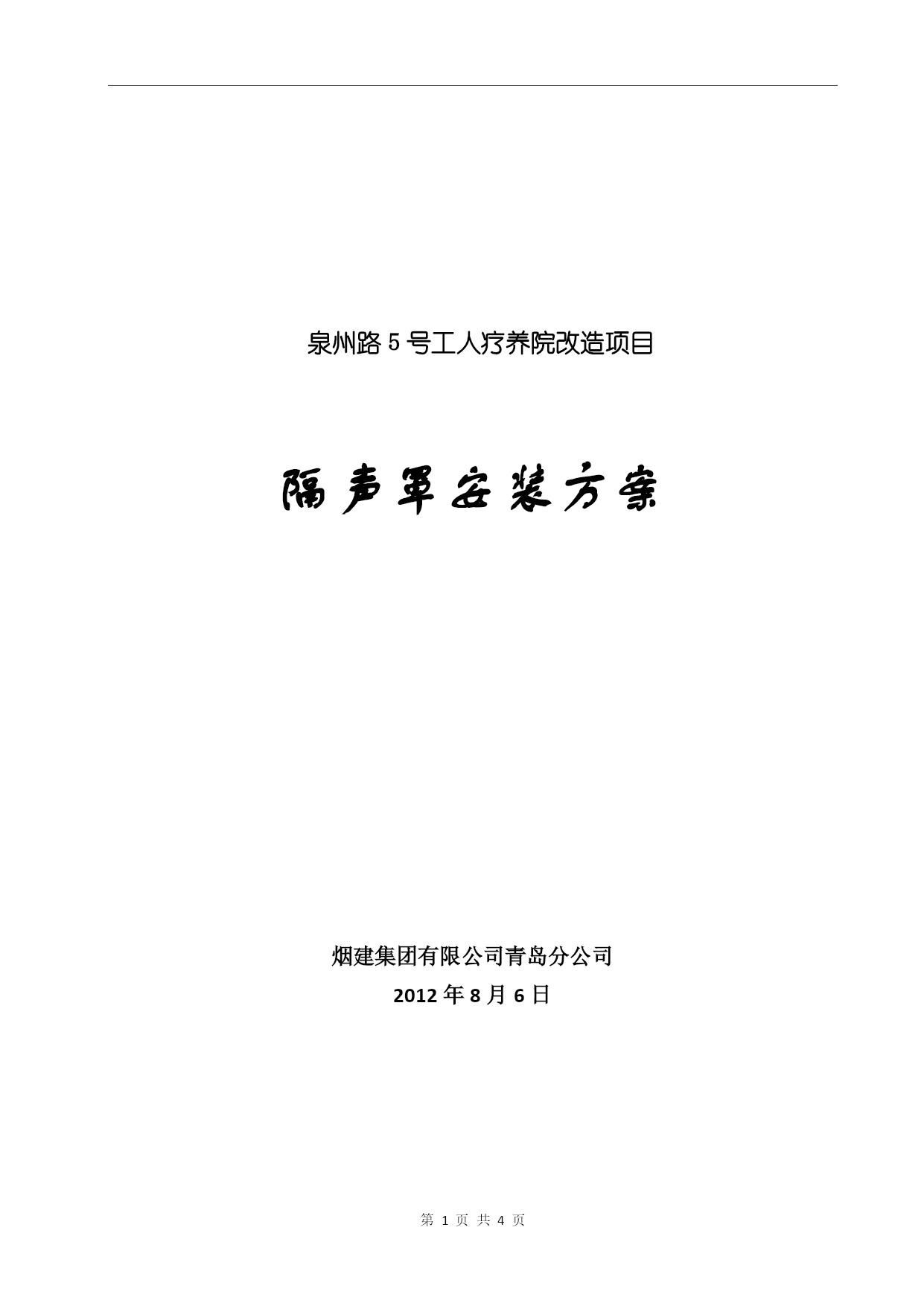

第PAGE4页共NUMPAGES4页泉州路5号工人疗养院改造项目隔声罩安装方案烟建集团有限公司青岛分公司2012年8月6日项目概况泉州路5号工人疗养院改造项目由青岛远佳置业有限公司开发建设，烟建集团有限公司施工，位于青岛市市南区燕儿岛路以南，江西路以西，古田路以北（青岛工人疗养院内）。本项目总用地面积42463.09㎡，地上单体楼座10栋，建筑面积近13万平方米，工程量大，混凝土浇筑量大，且该项目位于市南繁华地带，紧靠居民区，人口密度大，浇筑混凝土的噪音对周围居民产生一定影响，鉴于此，我项目拟安装隔声罩降音设备以减少施工噪音的产生，改善工人工作环境，保证身心健康。隔声罩工作原理隔声罩外壳由一层不透气的具有一定重量和刚性的金属材料制成,一般用2～3毫米厚的钢板,铺上一层阻尼层。阻尼层常用沥青阻尼胶浸透的纤维织物或纤维材料(用沥青浸麻袋布、玻璃布、毡类或石棉绒等)，有的用特制的阻尼浆。外壳附加阻尼层是为了避免发生板的吻合效应和板的低频共振。外壳也可以用木板或塑料板制作,轻型隔声结构可用铝板制作。要求高的隔声罩可做成双层壳,内层较外层薄一些;两层的间距一般是6～10厘米,填以多孔吸声材料。罩的内侧附加吸声材料,以吸收声音并减弱空腔内的噪声。在这层吸声材料上覆一层穿孔护面板，其穿孔的面积约占护面面积的20～30％。在罩和机器、罩和基础之间，通常填以橡皮垫，以防止振动的传输。可以开启的活门和观察孔，要密封好。对于需要散热的设备，应在隔声罩上留有必要的通风管道。这种管道要有消声结构，或者装消声器。在设计隔声罩时，要注意满足工艺和维修的要求，有时要采取防止油污、粉尘和腐蚀等措施。3.隔声罩的安装方案：（1）选择适当的形状。为了减少隔声罩的体积和噪声的辐射面积，隔声罩形状与该声源装置的轮廓相似，罩壁接近声源设备的外壳；但考虑满足检修监测方便、通风良好、进排气及其消声器正常工作的要求，罩体与机组之间均留有500mm宽的活动通道。此外，曲面形体有较大的刚度，有利于隔声。尽量少用方形平行罩壁，以防止罩内空气声的驻波效应，使隔声量出现低谷。（2）隔声罩的壁材选用具有足够大的透射损失LTL的材料。该项目拟选用的罩壁材料为3～5mm钢板。（3）金属板面上加筋或涂贴阻尼层。通过加筋或涂贴阻尼层，以抑制和避免钢板之类的轻型结构罩壁发生共振和吻合效应，减少声波的辐射。阻尼层的厚度应不小于罩壁厚度的2～4倍，一定要粘贴紧密牢固。（4）为使隔声罩内表面有较好的吸声性能，罩内用50mm厚的多孔吸声材料进行处理，吸声系数一般不应低于0.5。隔声罩基本构件是在3mm厚的钢板上，牢固涂贴一层厚7mm的沥青石棉绒作阻尼层，内衬50mm厚的超细玻璃棉（容重25kg/m3）作吸声层，玻璃棉护面层由一层玻璃布和一层穿孔率为25％的穿孔钢板构成。这种构件的平均透射损失在34～45dB之间。（5）隔振处理。隔声罩与机器之间不能有刚性连接，故在安装时将橡胶或毛毡等柔性连接夹在两者之间吸收振动，否则会将机器的振动直接传递给罩体，使罩体成为噪声辐射面，从而降低隔声效果。该项目中机器与基础之间、隔声罩与机器基础之间均有隔振措施。（6）罩壳上孔洞的处理。隔声罩内声能密度很大，隔声罩上很小的开孔或缝隙都能传出很大的噪声。只要在隔声罩总面积上开0.01面积的孔洞，其隔声量就会减少20～25dB以下。该项目在罩上开孔时对孔洞进行了以下处理：①传动轴穿过罩的开孔处加一套管，管内衬以吸声材料，吸声衬里的长度大于传动轴与吸声衬里之间的缝隙15倍，这杨既避免了声桥，又通过吸声作用降低了缝隙漏声；②因吸排气或通风散热开设的孔洞，设置消声箱来减声；③罩体拼接的接缝以及活动的门、窗、盖子等接缝处，用软橡胶之类的材料，当盖子或门在关闭时，要用锁扣扣紧以保证接缝压实，防止漏声；④对于进出料口的孔加双道橡皮刷，以便让料通过，而声音不易外漏。泉州路5号工人疗养院改造隔声罩安装项目2012年8月6日
