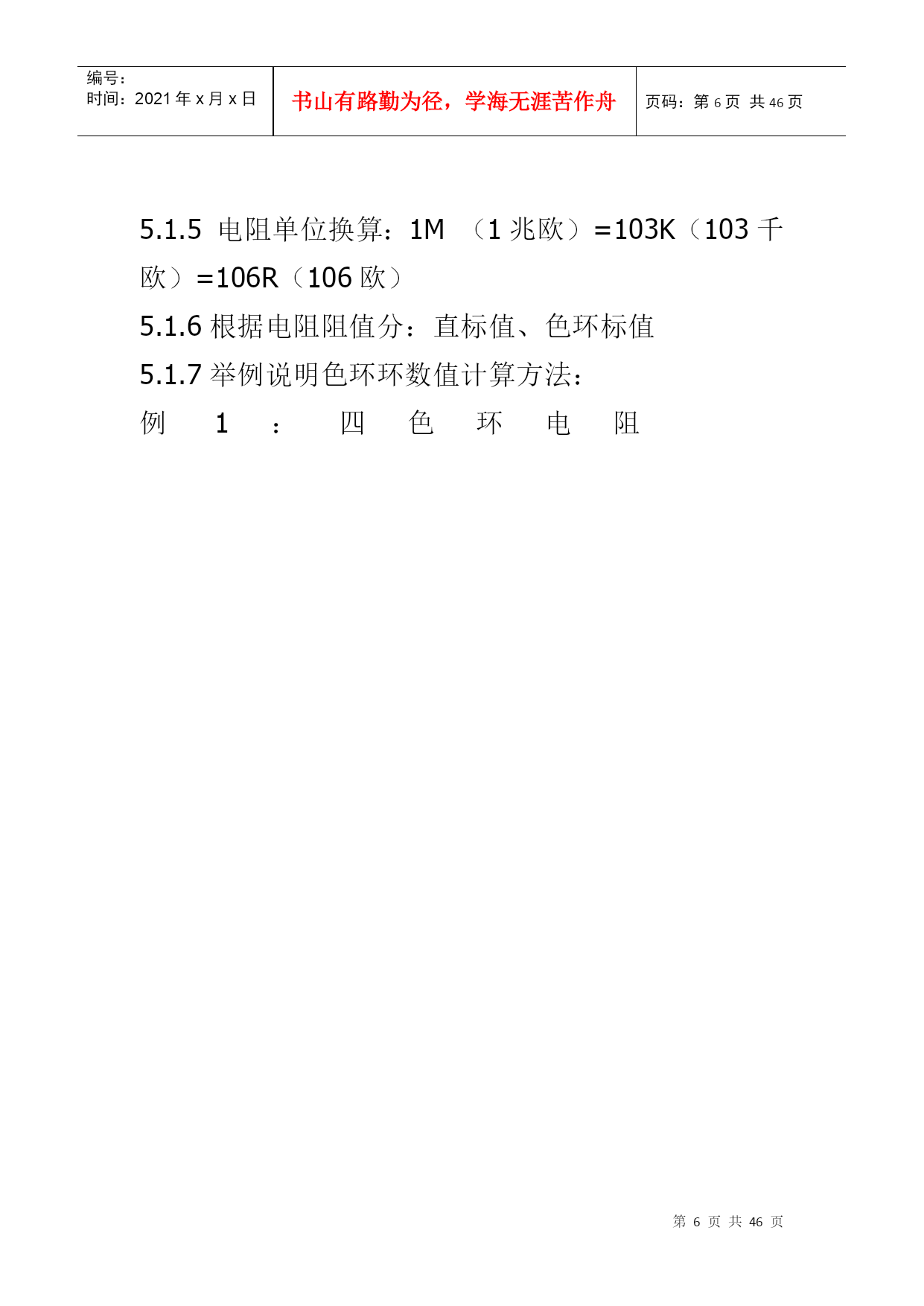

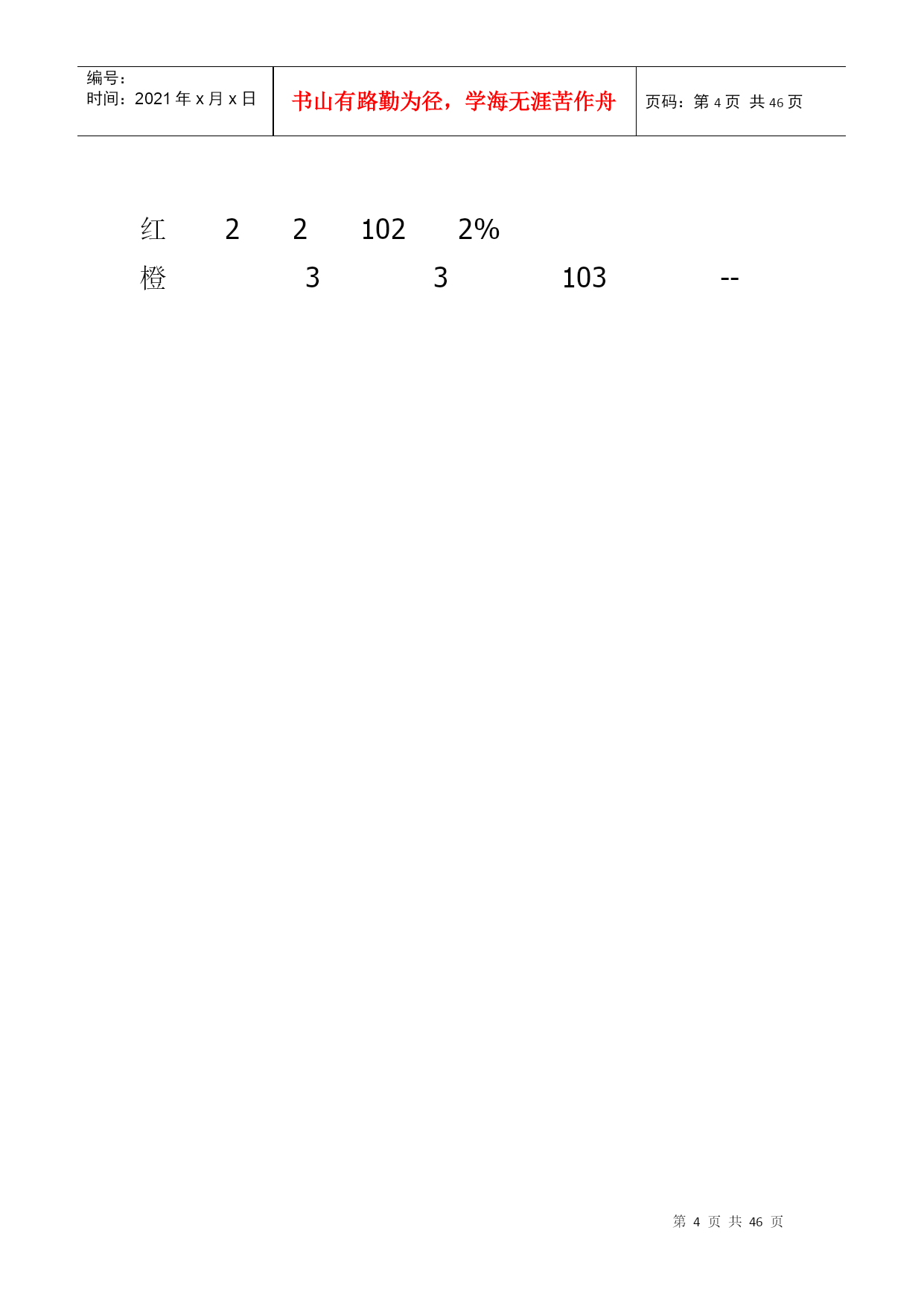

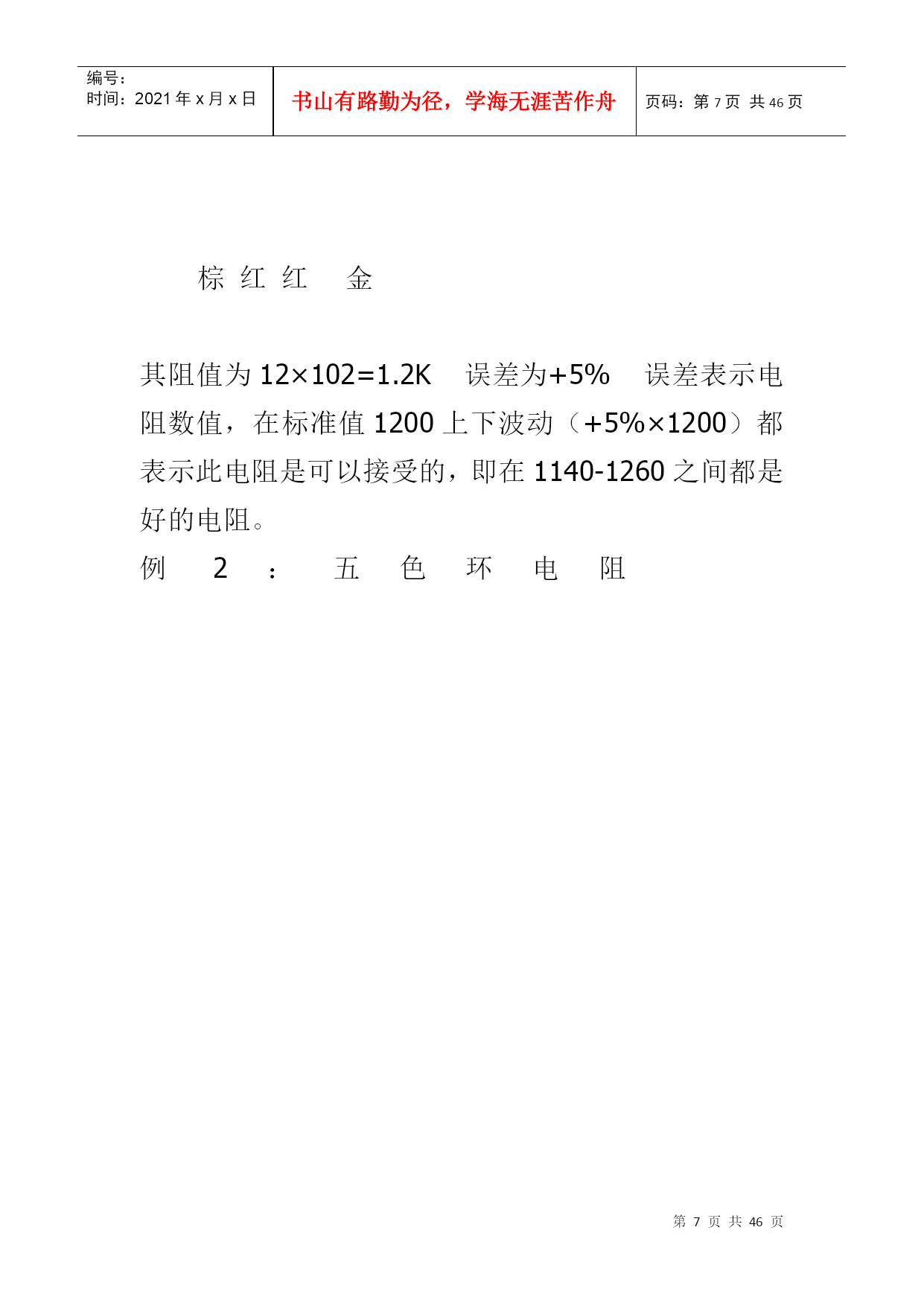

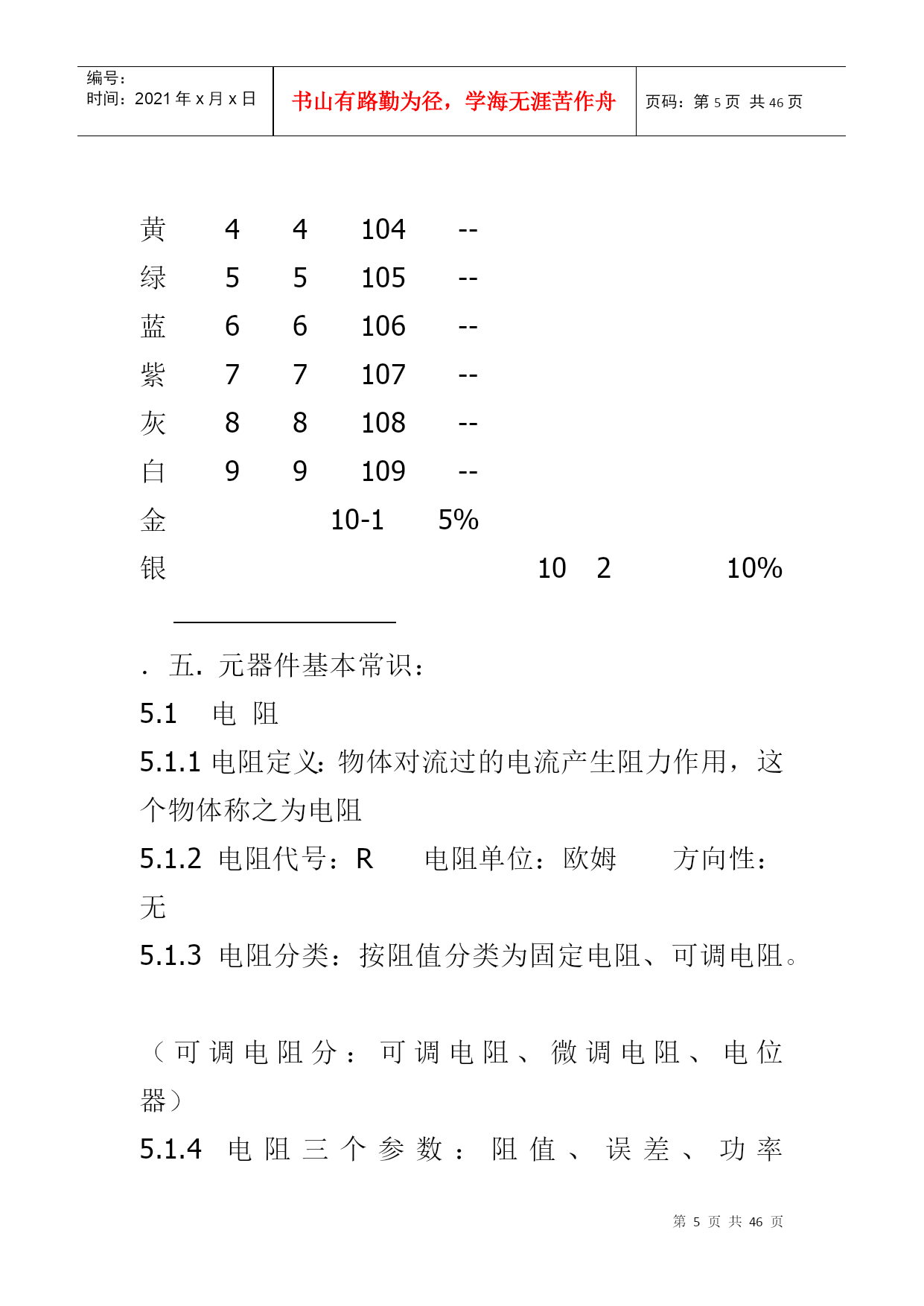

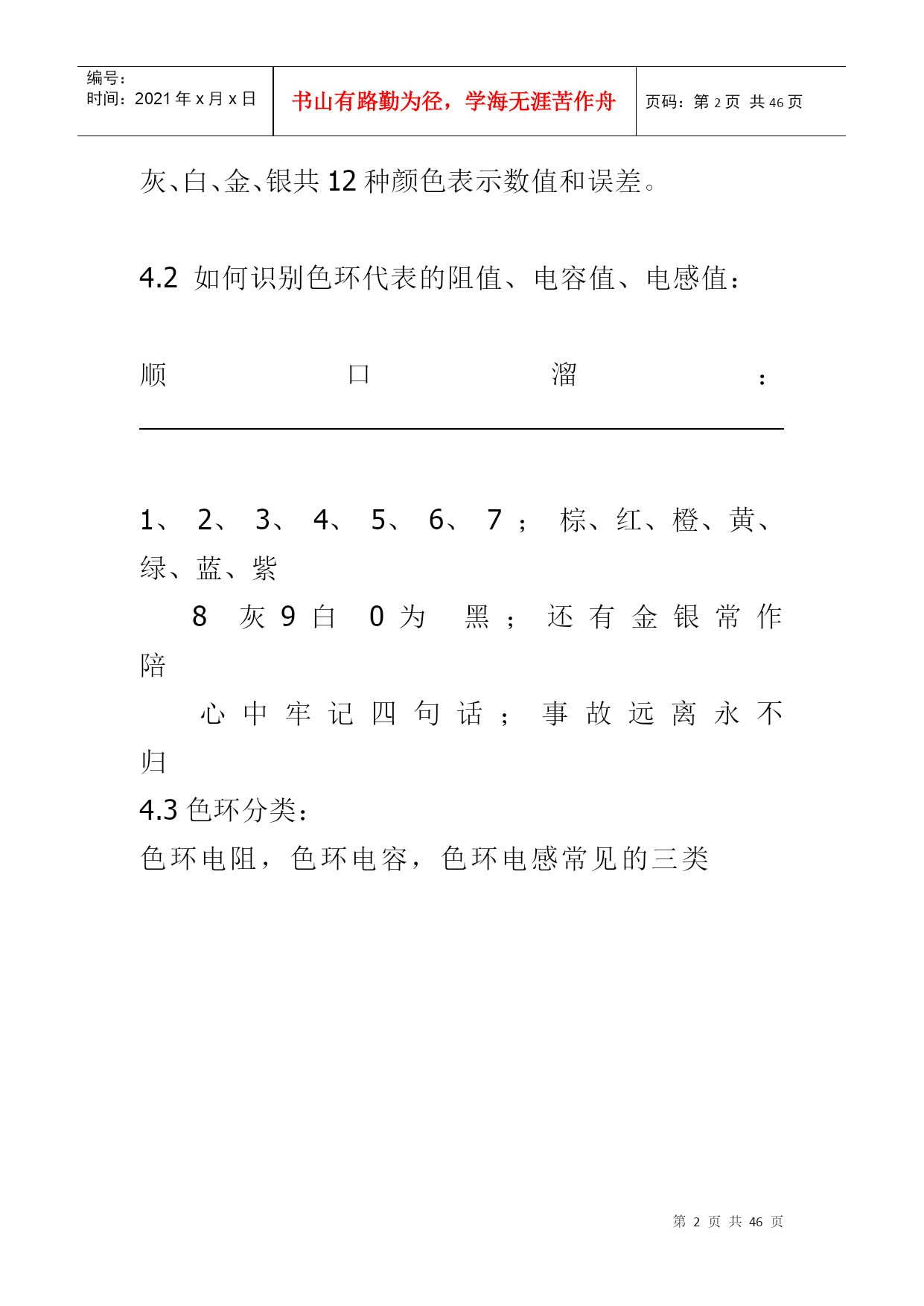

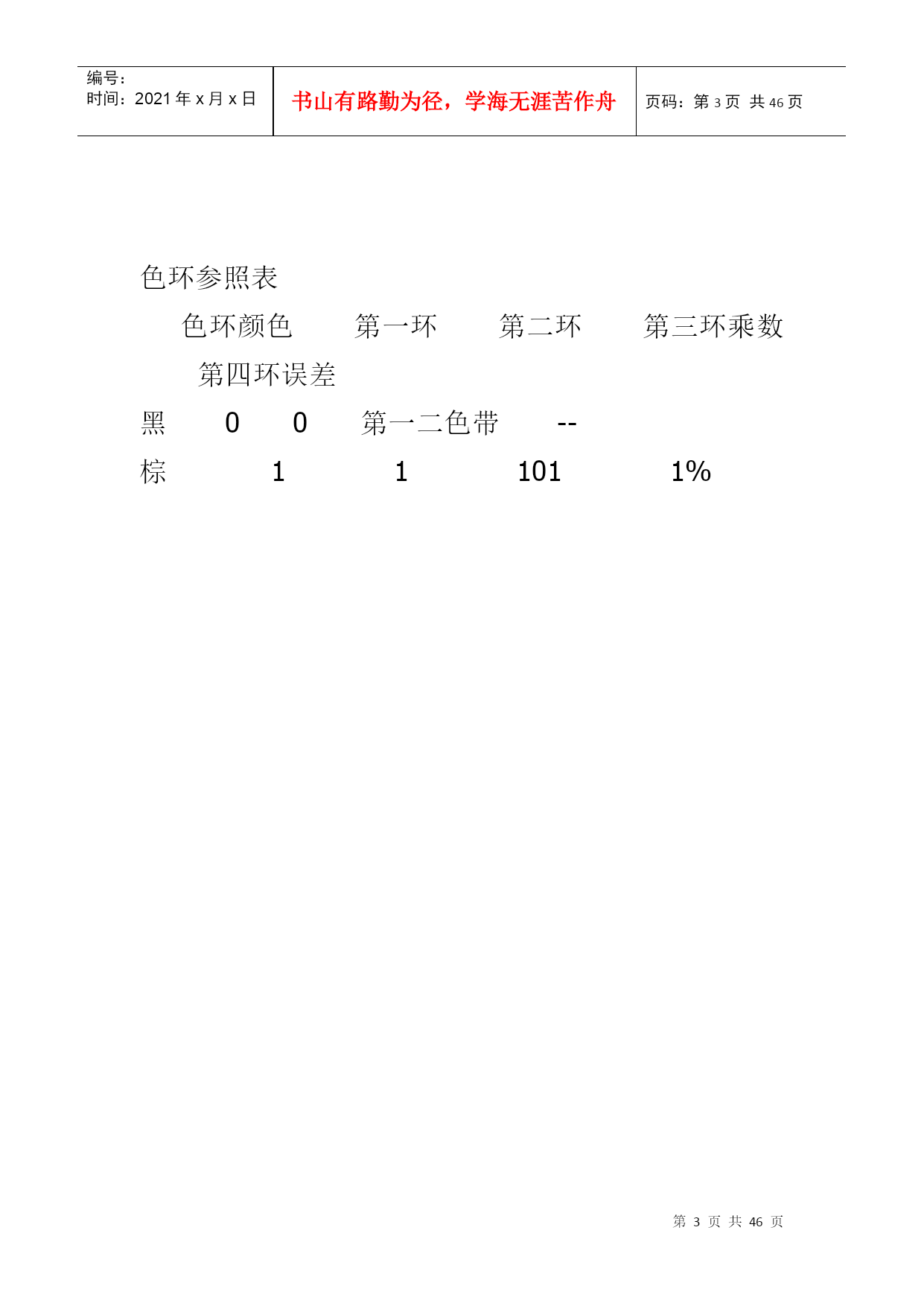

编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第PAGE46页共NUMPAGES46页第PAGE\*MERGEFORMAT46页共NUMPAGES\*MERGEFORMAT46页电子基础培训知识目的：为了增强员工的质量意识和工作能力，提高本公司职工对电子元件其性能的认识和使用水平，杜绝人为操作失误，改善及提高产品品质。Hyt~yCy+-二.电脑板基本组成:线路板\电阻\电容\电感\变压器\开关\继电器\可控硅\滤波器\晶振\蜂鸣器\二极管\三极管\液晶屏\传感器\集成电路芯片\压敏电阻\排线及排插座\变压器等等。M&Bx\3O'W<（其中元器件有方向的大体共有：电解电容二极管三极管集块电路排阻排容排线及排插座互感器光藕整流桥可控硅稳压块）eI"G5)q9三.我公司现生产电子产品:空调系列电脑板冰箱系列电脑板洗衣机系列电脑板微波炉系列电脑板热水器系列电脑板彩电系列电脑板充电器系列电脑板电子表系列电脑板空调和彩电系列遥控器#ihW{)四.色环的认识：l~**h$HH4.1色环定义：用黑、棕、红、橙、黄、绿、蓝、紫、灰、白、金、银共12种颜色表示数值和误差。Jv8ARl`R|4.2如何识别色环代表的阻值、电容值、电感值：zLxvq/#.顺口溜：Xs0&1、2、3、4、5、6、7；棕、红、橙、黄、绿、蓝、紫5K;T4\,|j8灰9白0为黑；还有金银常作陪\Li8\Tzr6心中牢记四句话；事故远离永不归d}g'g_94.3色环分类：q*RXurE`$色环电阻，色环电容，色环电感常见的三类c5{*A_N}TTy{E色环参照表GG.Wf0色环颜色第一环第二环第三环乘数第四环误差e`S^D=piZ黑00第一二色带--t7NH5%Yt棕111011%g~f'58d1红221022%%F9D~fko_F橙33103--3"T9-;黄44104--JXvn绿55105--xxs`&9蓝66106--bo5%pd97&'紫77107--\De|Y^&\H灰88108--Ng\`;Bp白99109--3~mE;:金10-15%7/0t`pfv银10210%5),g2um．五.元器件基本常识：%EQKXyMc5.1电阻;^!kjQu15.1.1电阻定义：物体对流过的电流产生阻力作用，这个物体称之为电阻~(/AV^?5.1.2电阻代号：R电阻单位：欧姆方向性：无IvRH${s5.1.3电阻分类：按阻值分类为固定电阻、可调电阻。w=Z?<;D_（可调电阻分：可调电阻、微调电阻、电位器）]\ow="g\5.1.4电阻三个参数：阻值、误差、功率sOSkulStMP5.1.5电阻单位换算：1M（1兆欧）=103K（103千欧）=106R（106欧）=Llp6I^5.1.6根据电阻阻值分：直标值、色环标值q0xHx5.1.7举例说明色环环数值计算方法：kkiW2I例1：四色环电阻saM}~nBtD\{f"f棕红红金]`Ggq(U(HOUrCu$'其阻值为12×102=1.2K误差为+5%误差表示电阻数值，在标准值1200上下波动（+5%×1200）都表示此电阻是可以接受的，即在1140-1260之间都是好的电阻。V'O%U~q-T例2：五色环电阻>$6Ydx/Wvjb:qSf红红黑棕金%*\Vkukqt$<u>2五色环电阻最后一环为误差，前三环数值乘以第四环的10颜色次幂颜色次uV?`其电阻为220×101=2.2K误差为+5%(~:<<`P^5.1.8判断色环第一位与最后一位方法r+VcHp6.1当色环有金色或银色环在一端时则银色或金色为最后一环，另一端为第一环。3$k}\zmHxq2当色环中与最后一环的颜色相同，则通过判断色环之间的距离来判断，即最后一环与前一环的距离比第一环与第二环之间的距离大。1.p+X%"5.1.9直标值：普通贴片电阻，电阻值（欧）=47x1037UR?H}&d9]}<P`"精密贴片电阻，电阻值（欧）=100x103&%&Ts4y(5.1.10方向性：无方向，但SMD组件中其标称值应向上放置^S,W9S^/45.1.11检查电阻好坏方法：)0Gs7r电阻在电路中作用是分流，分压，起到负载作用，属被动性元件；用万用表测试其电阻值大小，若电阻值在误差范围内则为好的，不符合的为坏的。'gfpS:F5.2电容GemVt[MR5.2.1电容定义：电容器由两个电极，中间夹一个电介质构成，有充放电作用，具有通交流，隔直流的特性。O`_-/1L5.2.2电容代号：C电容单位：F（法拉）:Cp1[E5.2.3电容分类：极性电容、无极性电容、可变电容、色环电容Xj.1aAp05.2.4电容三个参数：容量、耐压、误差C1^Q.f[#5.2.5
