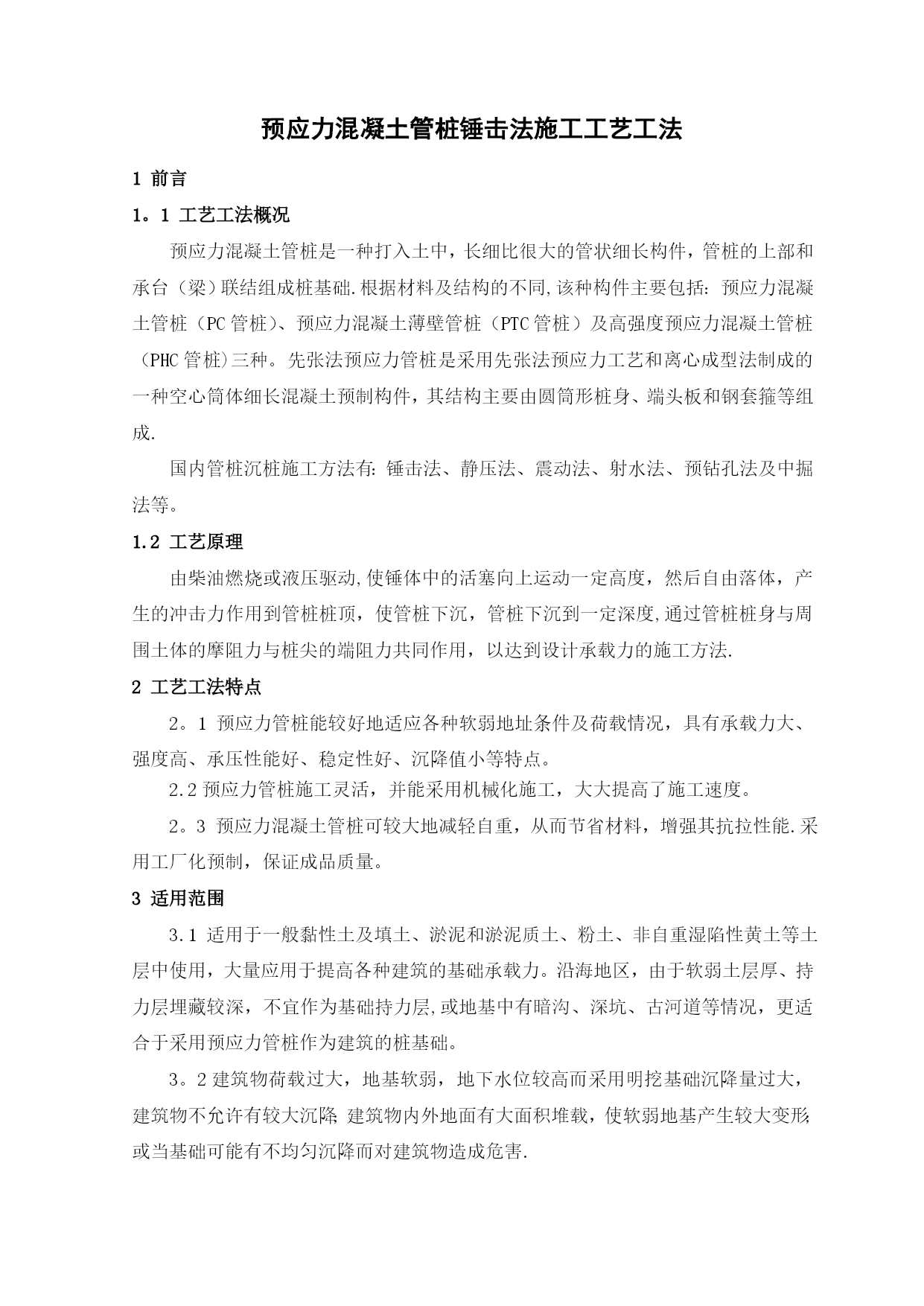

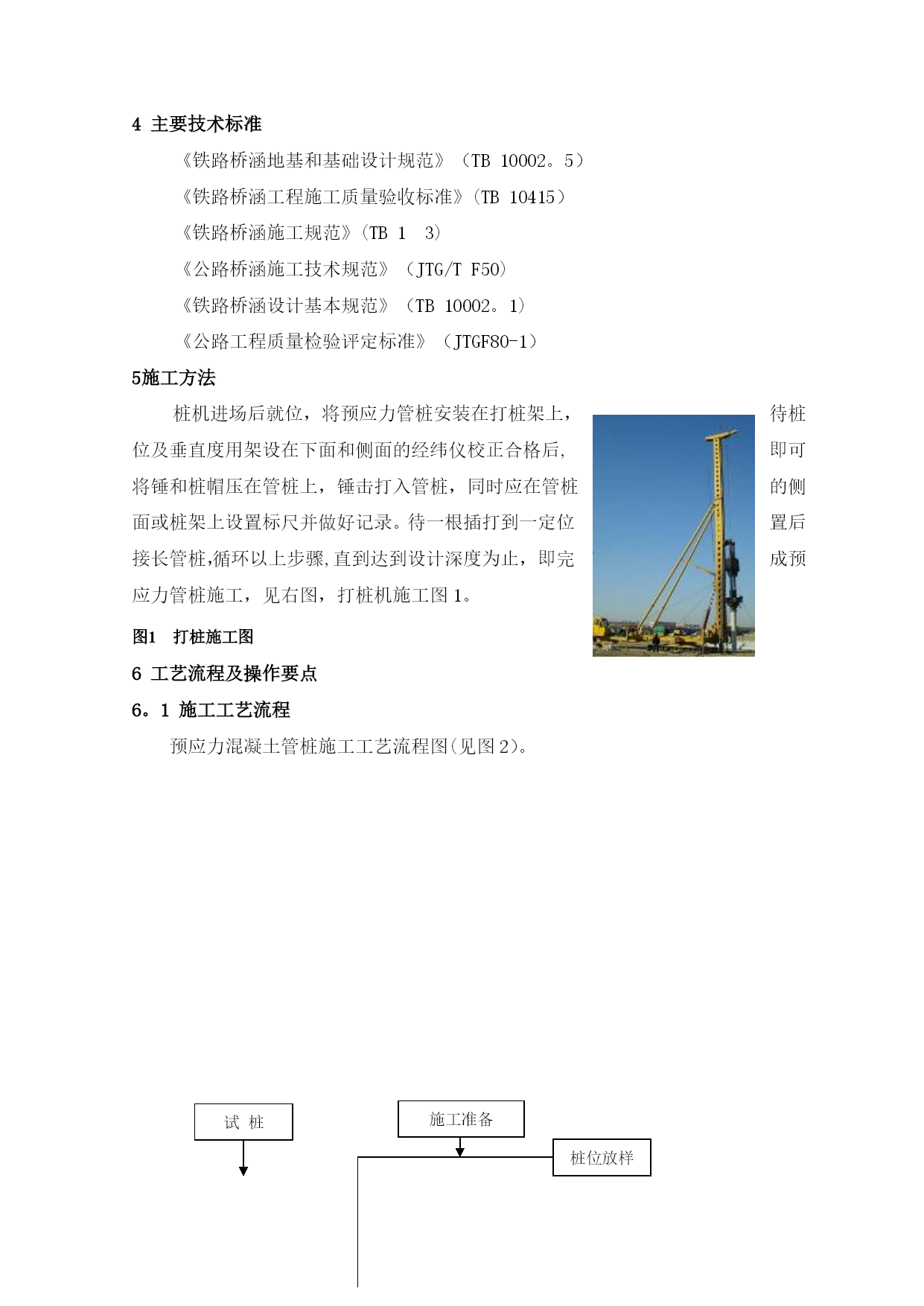

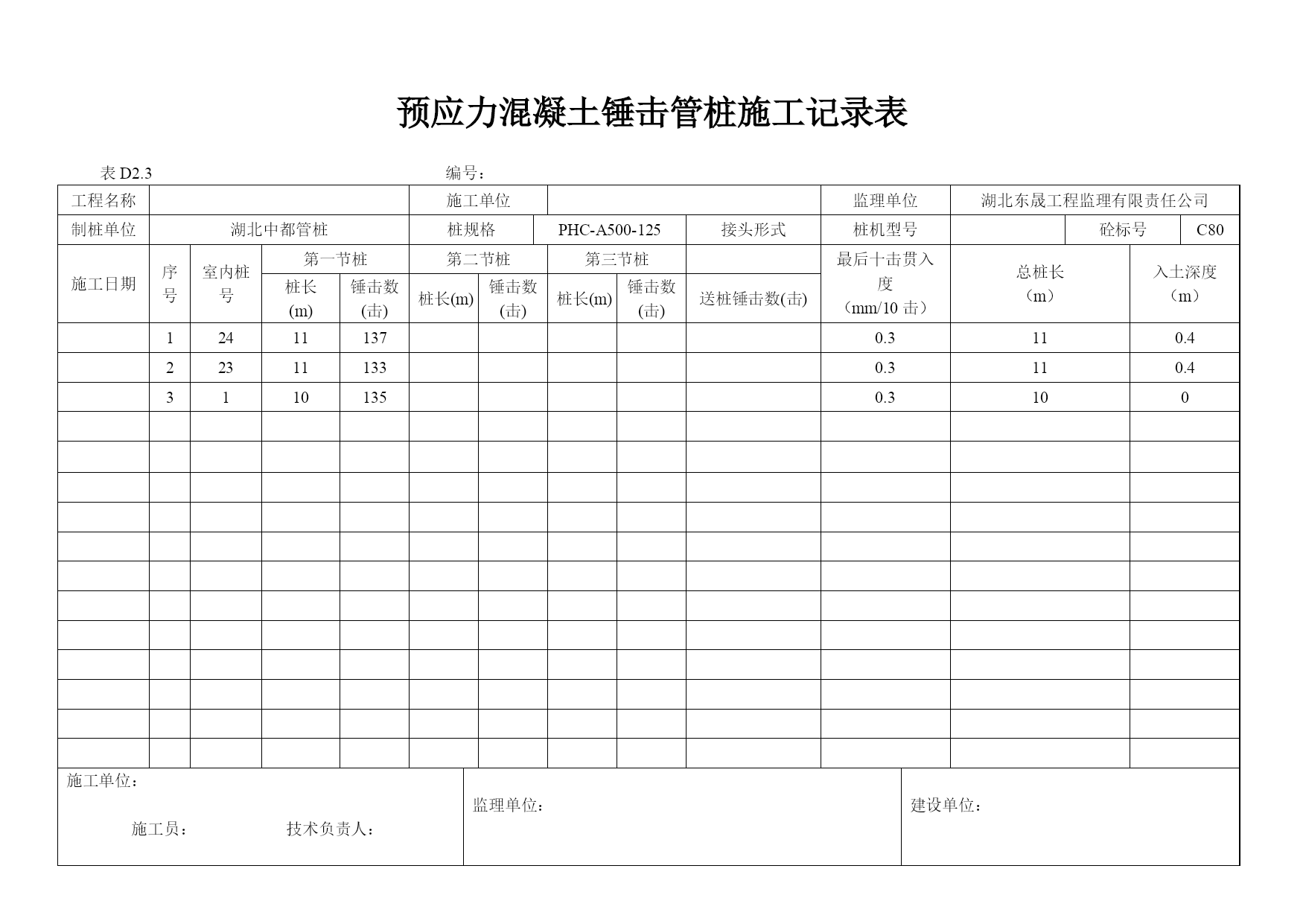

预应力混凝土锤击管桩施工记录表最新文档(可以直接使用，可编辑最新文档，欢迎下载）预应力混凝土锤击管桩施工记录表表D2.3编号：工程名称施工单位监理单位湖北东晟工程监理有限责任公司制桩单位湖北中都管桩桩规格PHC-A500-125接头形式桩机型号砼标号C80施工日期序号室内桩号第一节桩第二节桩第三节桩最后十击贯入度（mm/10击）总桩长（m）入土深度（m）桩长(m)锤击数(击)桩长(m)锤击数(击)桩长(m)锤击数(击)送桩锤击数(击)124111370.3110.4223111330.3110.431101350.3100施工单位：施工员：技术负责人：监理单位：建设单位：预应力混凝土管桩锤击法施工工艺工法1前言1。1工艺工法概况预应力混凝土管桩是一种打入土中，长细比很大的管状细长构件，管桩的上部和承台（梁）联结组成桩基础.根据材料及结构的不同,该种构件主要包括：预应力混凝土管桩（PC管桩）、预应力混凝土薄壁管桩（PTC管桩）及高强度预应力混凝土管桩（PHC管桩)三种。先张法预应力管桩是采用先张法预应力工艺和离心成型法制成的一种空心筒体细长混凝土预制构件，其结构主要由圆筒形桩身、端头板和钢套箍等组成.国内管桩沉桩施工方法有：锤击法、静压法、震动法、射水法、预钻孔法及中掘法等。1.2工艺原理由柴油燃烧或液压驱动,使锤体中的活塞向上运动一定高度，然后自由落体，产生的冲击力作用到管桩桩顶，使管桩下沉，管桩下沉到一定深度,通过管桩桩身与周围土体的摩阻力与桩尖的端阻力共同作用，以达到设计承载力的施工方法.2工艺工法特点2。1预应力管桩能较好地适应各种软弱地址条件及荷载情况，具有承载力大、强度高、承压性能好、稳定性好、沉降值小等特点。2.2预应力管桩施工灵活，并能采用机械化施工，大大提高了施工速度。2。3预应力混凝土管桩可较大地减轻自重，从而节省材料，增强其抗拉性能.采用工厂化预制，保证成品质量。3适用范围3.1适用于一般黏性土及填土、淤泥和淤泥质土、粉土、非自重湿陷性黄土等土层中使用，大量应用于提高各种建筑的基础承载力。沿海地区，由于软弱土层厚、持力层埋藏较深，不宜作为基础持力层,或地基中有暗沟、深坑、古河道等情况，更适合于采用预应力管桩作为建筑的桩基础。3。2建筑物荷载过大，地基软弱，地下水位较高而采用明挖基础沉降量过大，建筑物不允许有较大沉降；建筑物内外地面有大面积堆载，使软弱地基产生较大变形；或当基础可能有不均匀沉降而对建筑物造成危害.4主要技术标准《铁路桥涵地基和基础设计规范》（TB10002。5）《铁路桥涵工程施工质量验收标准》(TB10415）《铁路桥涵施工规范》(TB13)《公路桥涵施工技术规范》（JTG/TF50)《铁路桥涵设计基本规范》（TB10002。1)《公路工程质量检验评定标准》（JTGF80-1）5施工方法桩机进场后就位，将预应力管桩安装在打桩架上，待桩位及垂直度用架设在下面和侧面的经纬仪校正合格后,即可将锤和桩帽压在管桩上，锤击打入管桩，同时应在管桩的侧面或桩架上设置标尺并做好记录。待一根插打到一定位置后接长管桩，循环以上步骤,直到达到设计深度为止，即完成预应力管桩施工，见右图，打桩机施工图1。图1打桩施工图6工艺流程及操作要点6。1施工工艺流程预应力混凝土管桩施工工艺流程图(见图2）。试桩施工准备桩位放样动载、静载水平荷载试验机械进场安装桩订购、进场接桩掌握停打标准沉桩桩机移动就位决定桩的入土深度及桩机选择吊装喂桩插桩、观测垂直度送桩做好观测记录整理资料桩机移位图2预应力混凝土管桩施工工艺流程图6。2操作要点技术准备1组织技术人员熟悉图纸，确定沉桩数量、沉桩深度、熟悉地质资料，并根据地质状况确定沉桩方法和选择沉桩机械.2作出桩位编号图，桩位施工顺序图、主要工艺操作过程的要求,对拟用原材料的质量证明文件进行鉴别认可，编制进度计划，指定保证施工质量的措施。现场准备1沉桩前处理好高空、地下和地上障碍物和地下电缆、坟、沟、坑以及地下旧有建筑，地下管网等。打桩机行走路线要平坦坚实，场地平整范围一般为建筑物基础以外4～6m以内的整个区域，地基承载力不小于100KPa。2抄平放线。首先采用光电测距仪和精密水准仪从测网控制点引入，放出建筑物的轴线，再以轴线控制桩定出基础的每个桩位（样桩），其偏差不得超过20mm。周围至少设4个桩控制点，控制点离建筑物最少15m以上，以减轻受打桩振动和挤土效应对桩位准确性的影响.3进桩应尽量堆放在桩机前进方向的右侧,一次就位，上下桩配套供应，堆放在坚实地上。运到现场的桩应该按要求进行质量复查，不符合标准的桩严禁使用。
