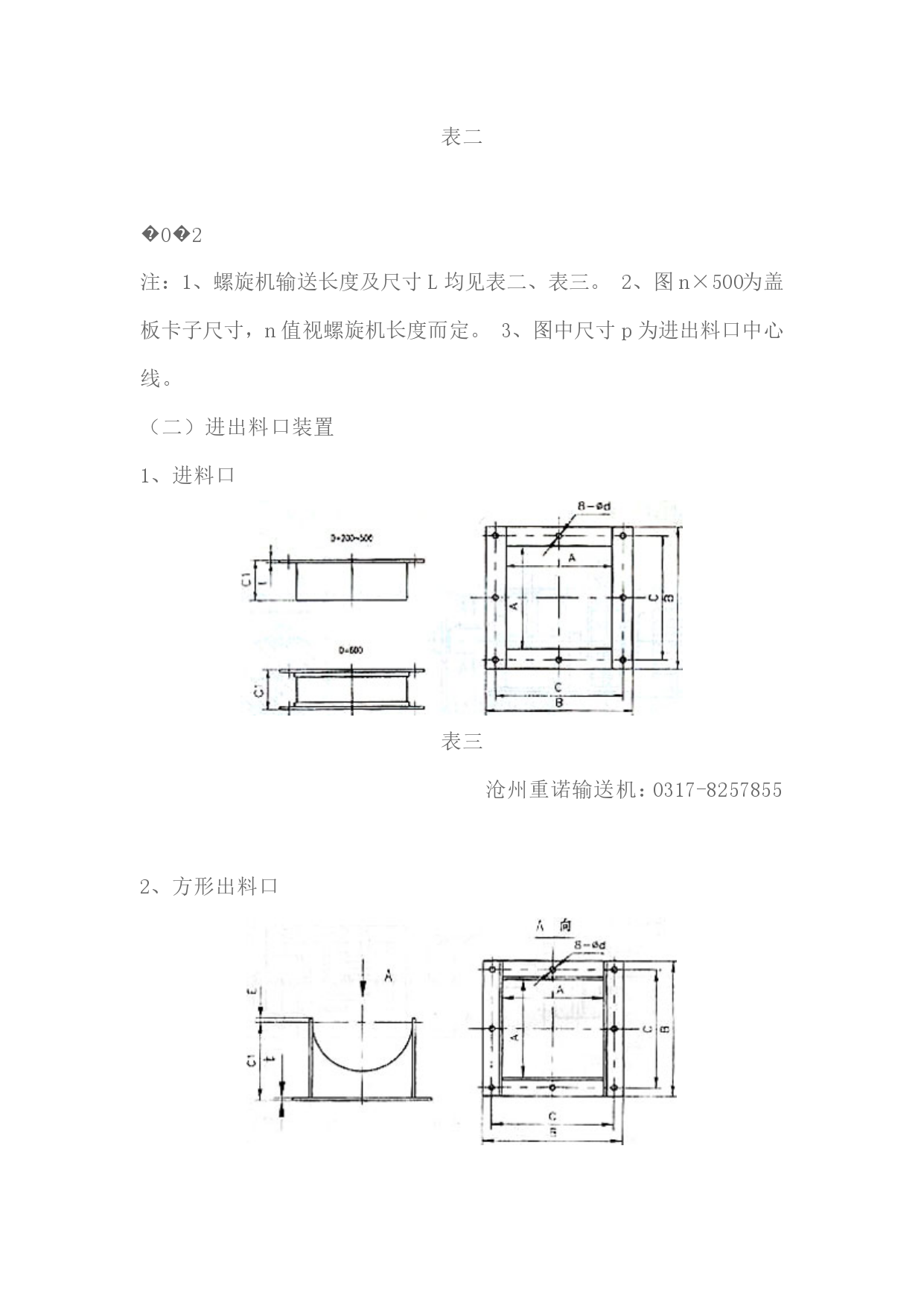

一、概述：GX型螺旋输送机是利用螺旋转动将物料沿机壳连续推移而进行输送的。本机具有结构简单，外形尺寸小，成本低，操作安全，能按工艺要求满足多点进料和排料。二、制法和装法说明：按使用场合要求的不同，分为S制法和D制法两种。S制法一带有实体螺旋面的螺旋，其螺距等于直径。D制法一带有带式螺旋面的螺旋，其螺距等于直径。按驱动装置装配方法的不同，分为右装和左装两种：右装一站在电动机尾部向前看，减速器低速轴在电动机的右侧。左装一站在电动机尾部向前看，减速器低速轴在电动机的左侧。螺旋机的出料口有方形出料口、手推式出料口和齿条式出料口三种。后两种出料口拉板的开闭方向，随安装不同而分右装、左装两种：右装一站在螺旋机头节往尾节看，拉板向右拉开。左装一站在螺旋机头节往尾节看，拉板向左拉开。三、安装尺寸及长度组合：（一）外形及安装尺寸螺旋输送机长度表二02注：1、螺旋机输送长度及尺寸L均见表二、表三。2、图n×500为盖板卡子尺寸，n值视螺旋机长度而定。3、图中尺寸p为进出料口中心线。（二）进出料口装置1、进料口表三沧州重诺输送机：0317-82578552、方形出料口02注：螺旋直径为600毫米时，出料口采用角钢结构。3、手推式出料口与齿条式出料口尺寸样本中略去，顾客函索即复。（三）驱动装置外形尺寸及安装尺寸（参见下页表五）
