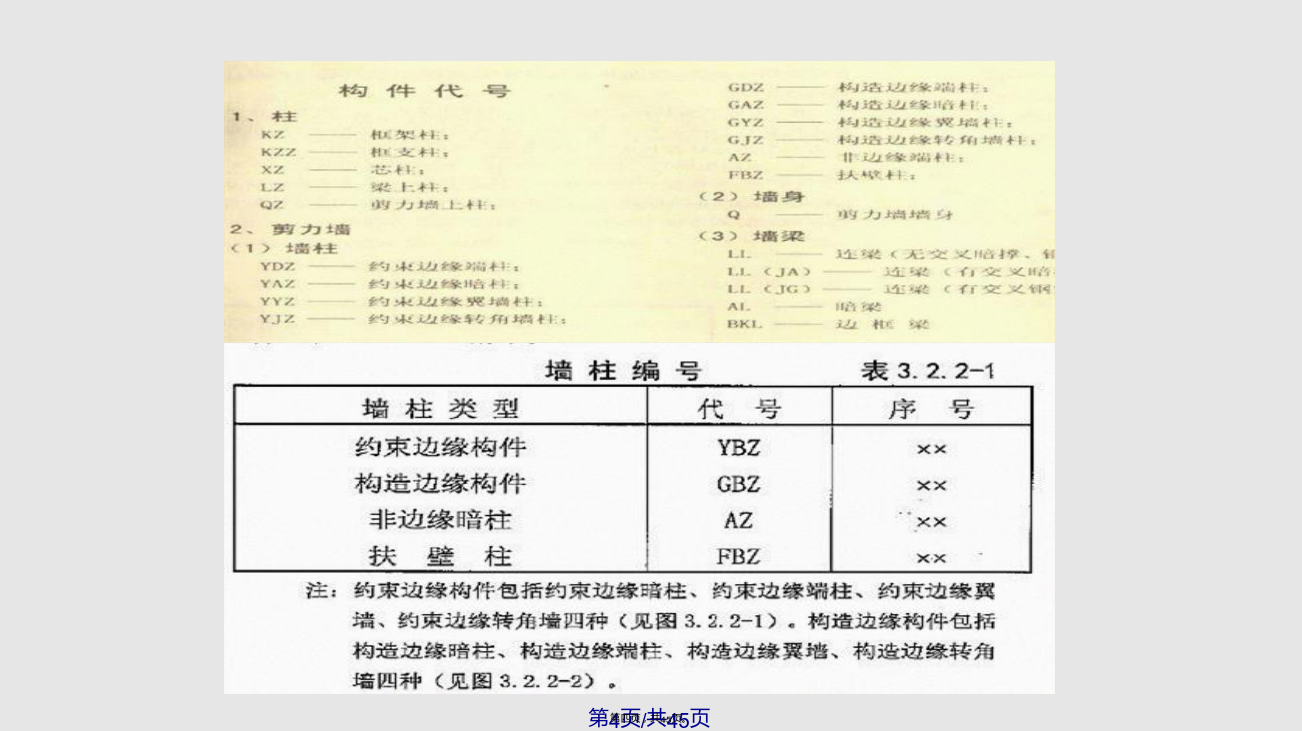

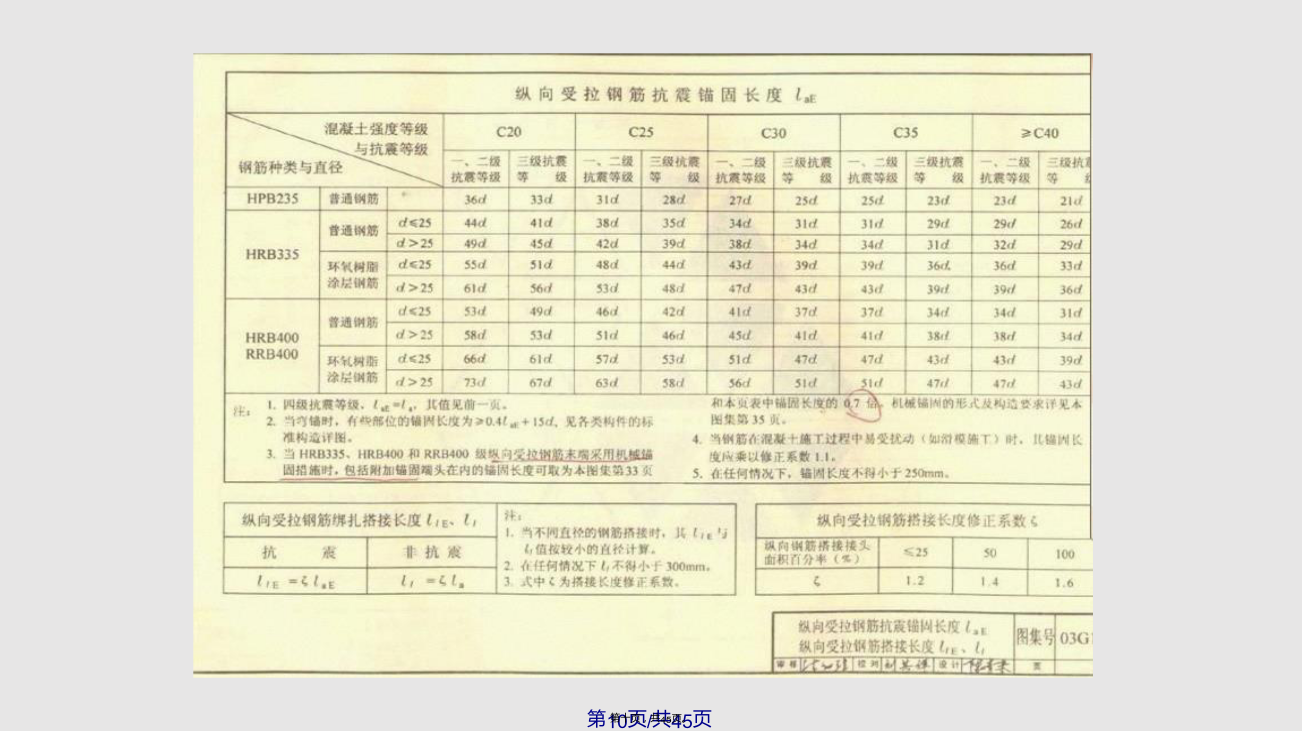

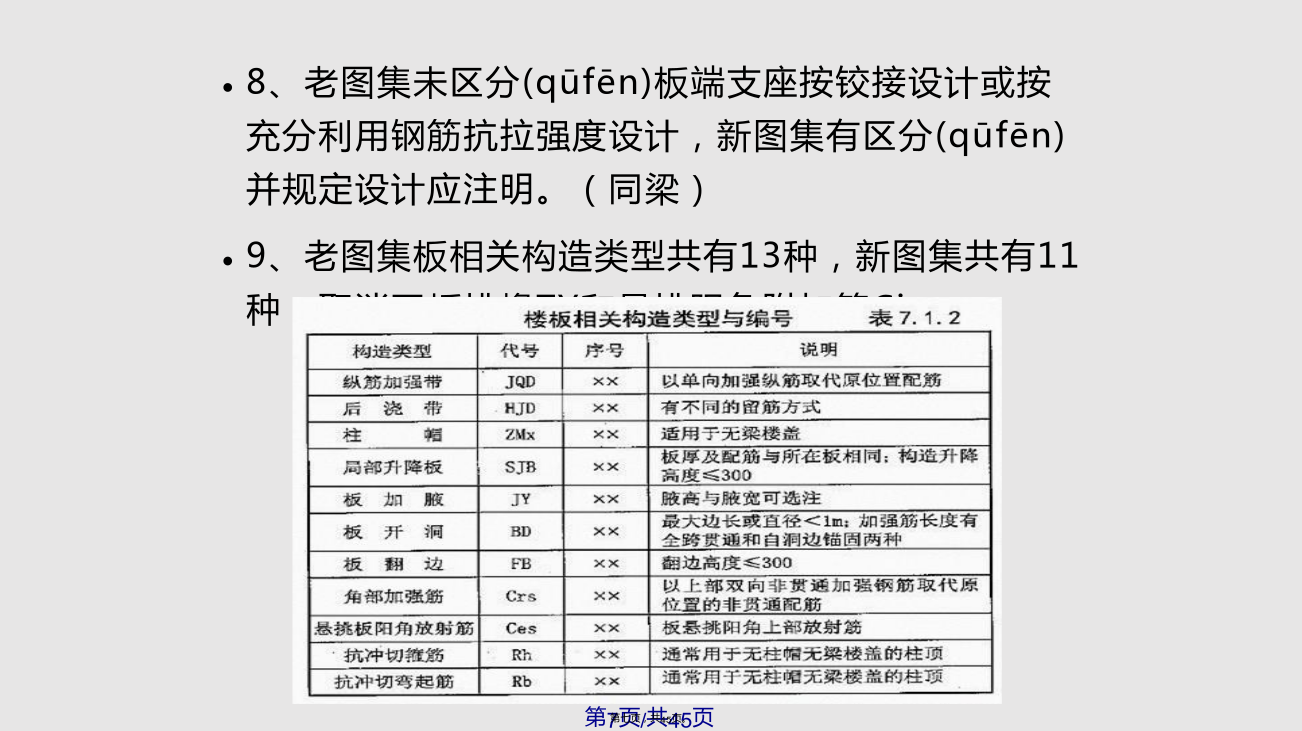

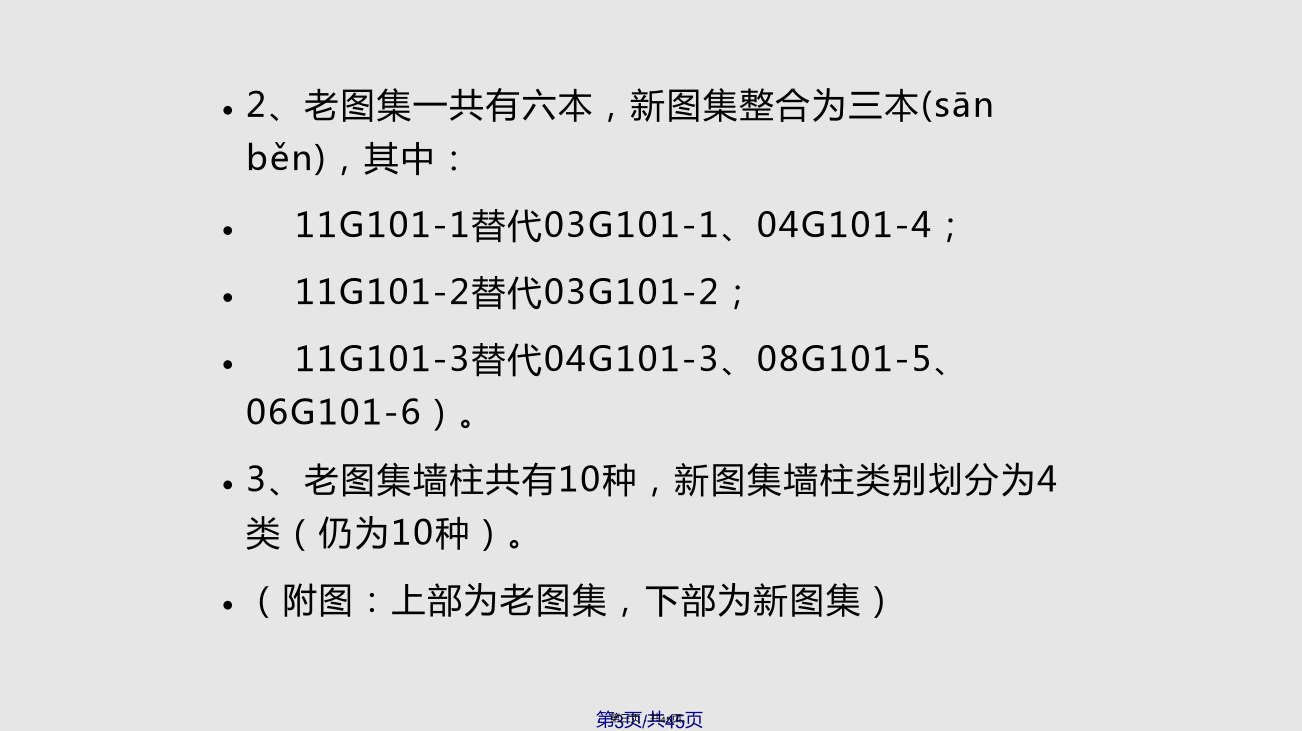

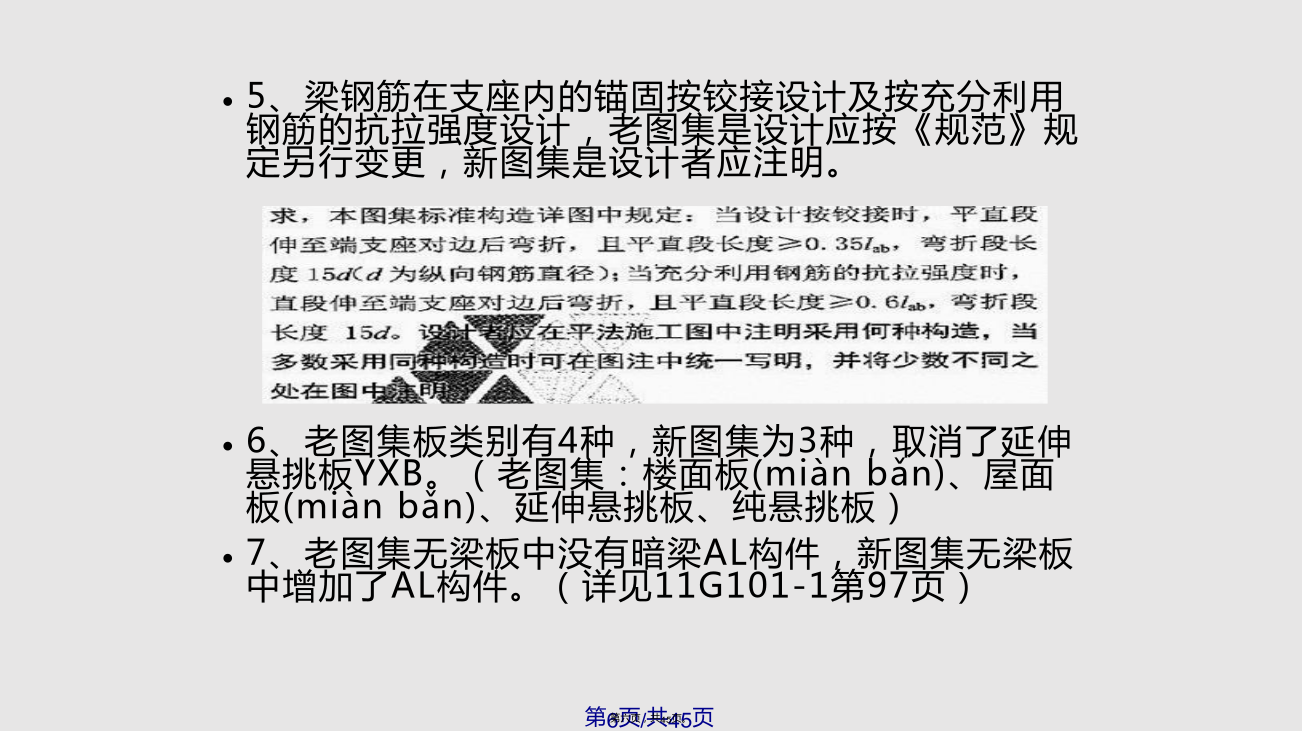

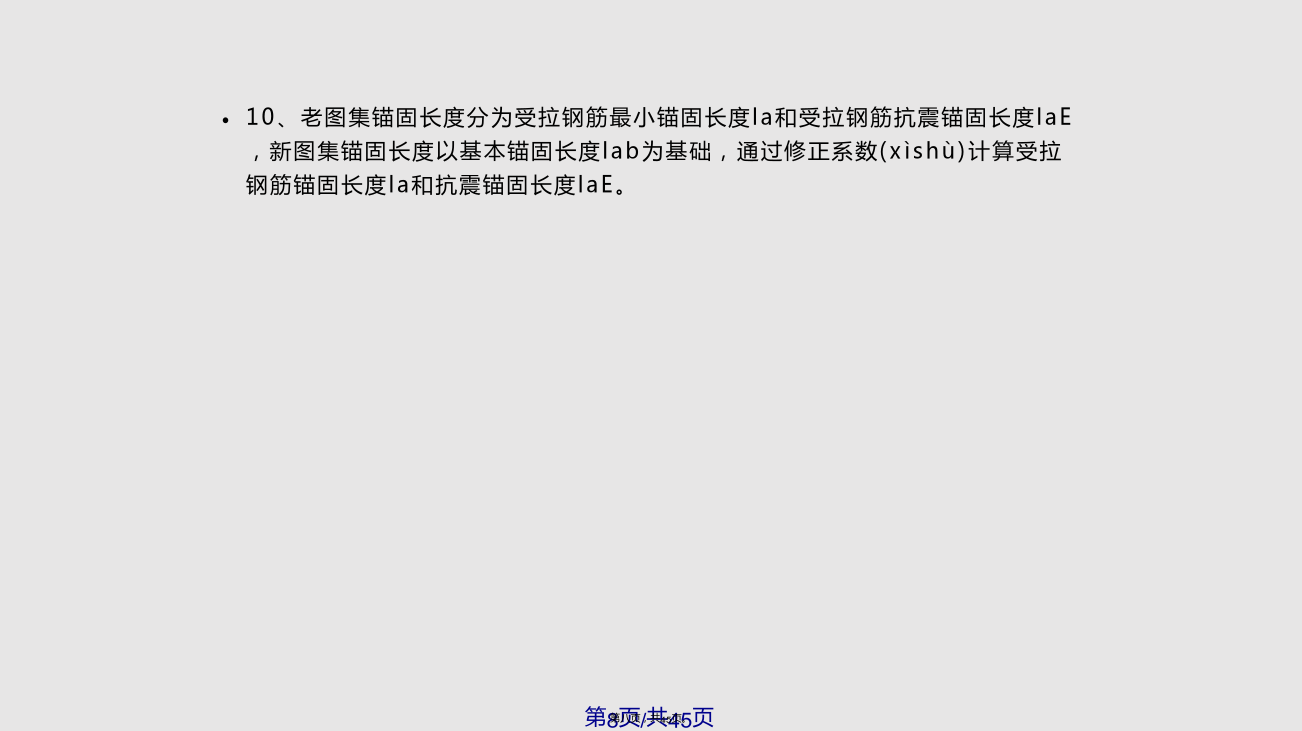

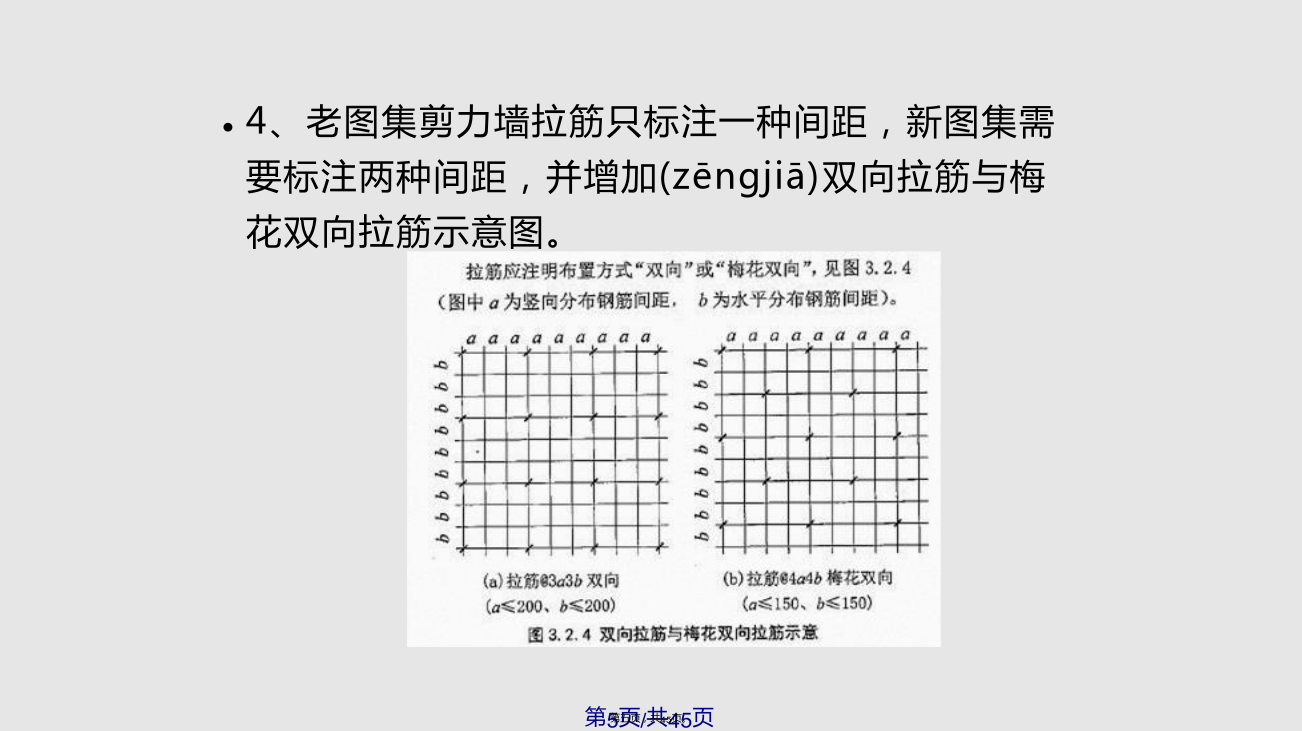

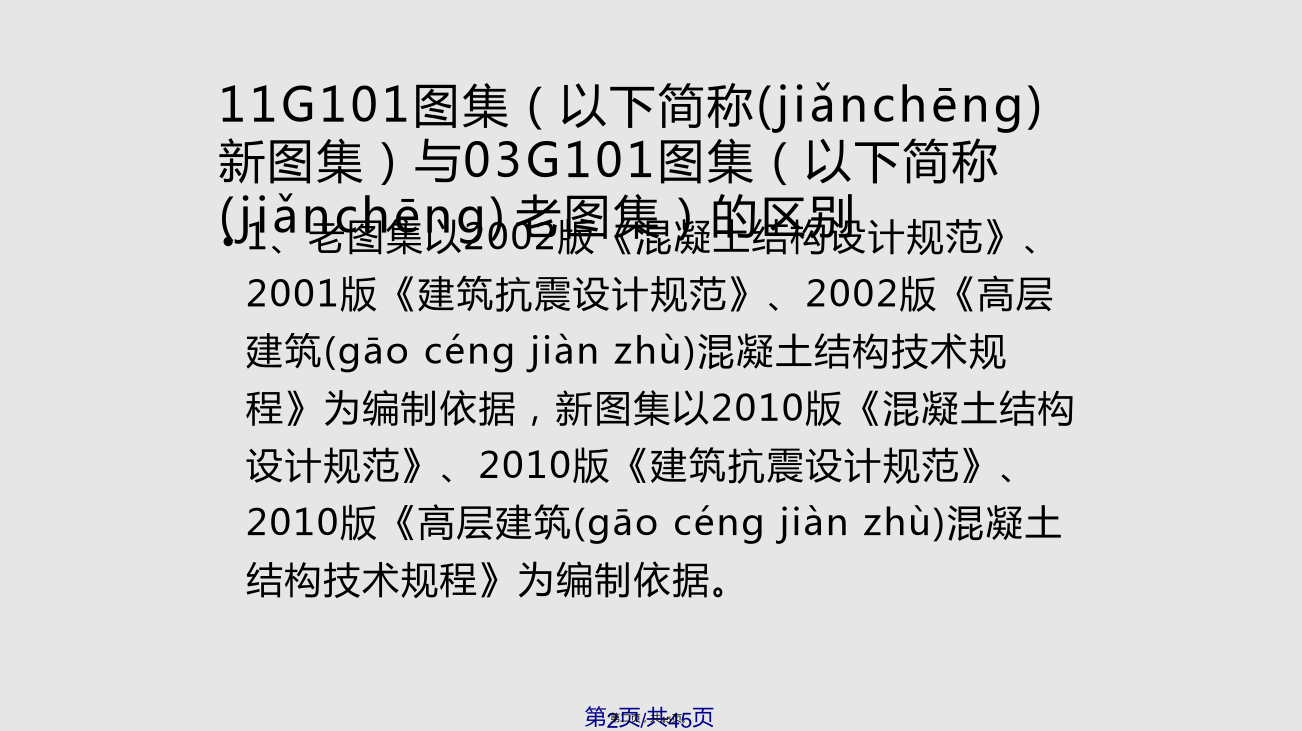

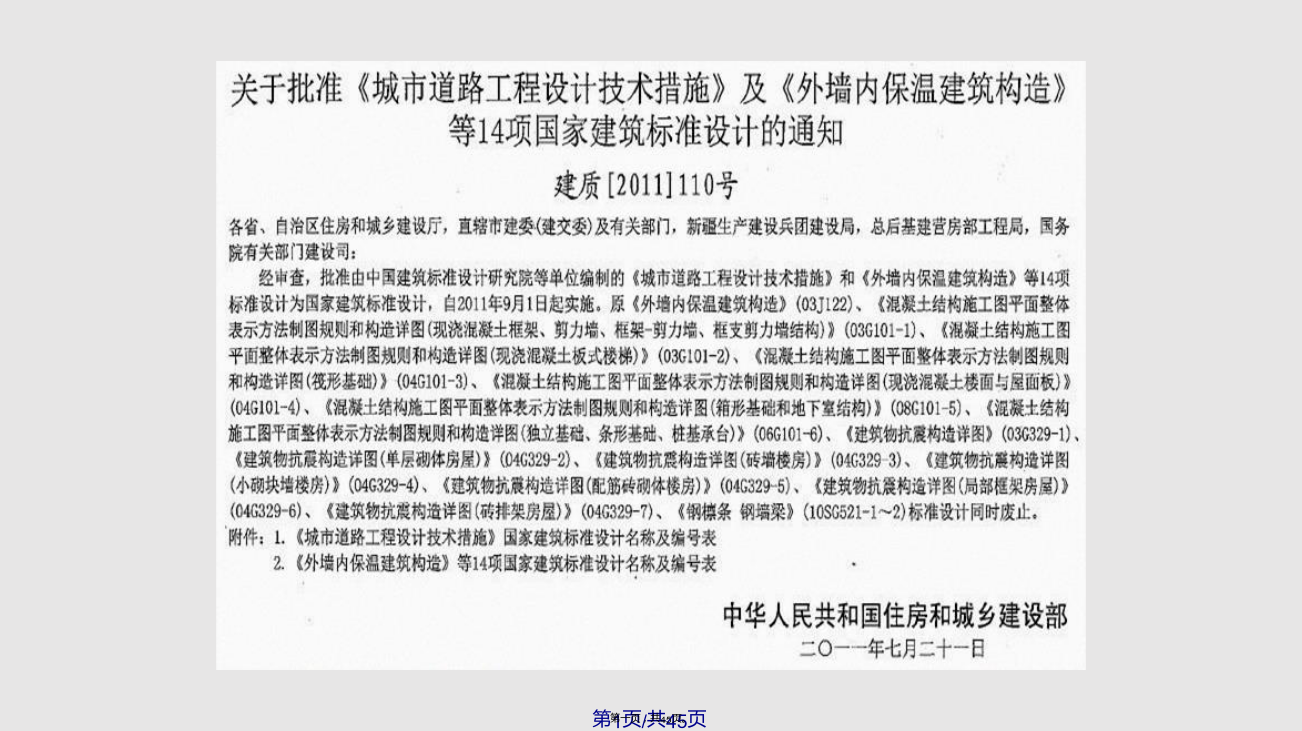

/11G101图集（以下简称(jiǎnchēng)新图集）与03G101图集（以下简称(jiǎnchēng)老图集）的区别2、老图集一共有六本，新图集整合为三本，其中：11G101-1替代03G101-1、04G101-4；11G101-2替代03G101-2；11G101-3替代04G101-3、08G101-5、06G101-6）。3、老图集墙柱共有10种，新图集墙柱类别划分为4类（仍为10种）。（附图：上部为老图集，下部为新图集）4、老图集剪力墙拉筋只标注一种间距，新图集需要标注两种间距，并增加(zēngjiā)双向拉筋与梅花双向拉筋示意图。5、梁钢筋在支座内的锚固按铰接设计及按充分利用钢筋的抗拉强度设计，老图集是设计应按《规范》规定另行变更，新图集是设计者应注明。6、老图集板类别有4种，新图集为3种，取消了延伸悬挑板YXB。（老图集：楼面板(miànbǎn)、屋面板(miànbǎn)、延伸悬挑板、纯悬挑板）7、老图集无梁板中没有暗梁AL构件，新图集无梁板中增加了AL构件。（详见11G101-1）8、老图集未区分板端支座按铰接设计或按充分利用钢筋抗拉强度设计，新图集有区分并规定设计应注明。（同梁）9、老图集板相关构造类型共有13种，新图集共有11种，取消了板挑檐TY和悬挑阴角附加筋Cis。10、老图集锚固长度分为受拉钢筋最小锚固长度la和受拉钢筋抗震锚固长度laE，新图集锚固长度以基本锚固长度lab为基础，通过修正系数计算受拉钢筋锚固长度la和抗震锚固长度laE。///11、老图集环境类别三只有一种，新图集环境类别三分为三a和三b两种。12、老图集保护层为受力钢筋(gāngjīn)的保护层，新图集保护层为最外侧钢筋(gāngjīn)的保护层，且当混凝土强度等级不大于C25时图集中的保护层数值应加5。13、老图集保护层受混凝土强度影响，新图集不受混凝土强度影响。14、老图集机械锚固有3种形式(xíngshì)，新图集增加至6种。15、老图集没有并筋构造，新图集增加并筋构造。16、老图集拉筋应同时钩住纵筋及箍筋，新图集给出三种做法由设计指定。17、老图集基础顶面与嵌固部位详图一起表达未有划分，新图集分别表示(biǎoshì)且当基础顶面与嵌固部位不在同一位置时，基础顶面以上柱纵筋非连接区由大于等于Hn/3修改为大于等于Hn/6且大于等于hc且大于等于500，并规定设计应注明嵌固部位所在位置。（详见11G101-1第57、58页）18、边角柱顶层构造，老图集将梁柱分别表示(biǎoshì)，新图集采用组合形式。（详见11G101-1）19、柱楼层变截面锚固节点，老图集弯折入200，新图集弯折总长12d（laE）。（详见11G101-1）20、墙上柱锚固，老图集锚固1.6laE搭接5d，新图集锚固1.2laE弯折150mm。（详见11G101-1）21、小墙肢概念，老图集为墙肢长度不大于墙厚3倍，新图集应新版《高规》之新规定(guīdìng)，为墙肢长度不大于墙厚4倍（短肢剪力墙概念，旧版规范为截面高厚比为5至8范围内，新版规范为截面高厚比为4至8范围内，且墙厚不大于300mm）。22、老图集中没有下柱钢筋直径比上柱钢筋大节点(jiédiǎn)构造，新图集增加下柱钢筋直径比上柱钢筋大节点(jiédiǎn)构造。（详见11G101-1）23、柱顶锚固，老图集为3个节点(jiédiǎn)，新图集增加锚头（锚板）构造节点(jiédiǎn)。（详见11G101-1）24、剪力墙端部暗柱节点(jiédiǎn)，剪力墙墙身水平钢筋，老图集弯折15d，新图集弯折10d。（详见11G101-1）25、剪力墙墙身水平钢筋交错搭接，老图集外墙转角处为1.2laE，其它位置为laE，新图集统一为1.2laE。（详见11G101-1）26、转角墙钢筋构造，老图集只有一个节点，新图集增加为三个节点。（详见11G101-1）27、墙身水平(shuǐpíng)筋构造，老图集图例较少，新图集新增一页构造详图。（详见11G101-1）28、墙身顶部纵筋构造，老图集为锚入板内laE，新图集为弯折12d。（详见11G101-1）29、墙身顶部纵筋构造，老图集没有墙身与边框梁节点，新图集增加墙锚入边框梁laE节点。（详见11G101-1）30、三四级抗震剪力墙搭接钢筋为圆钢时，老图集规定可做5d直钩，新图集无此规定。31、墙身顶部(dǐnɡbù)纵筋构造，老图集没有墙身在连梁的插筋锚固节点，新图集增加墙身在连梁的插筋锚固节点。（详见11G101-1）32、剪力墙变截面，老图集未标注不伸入上
