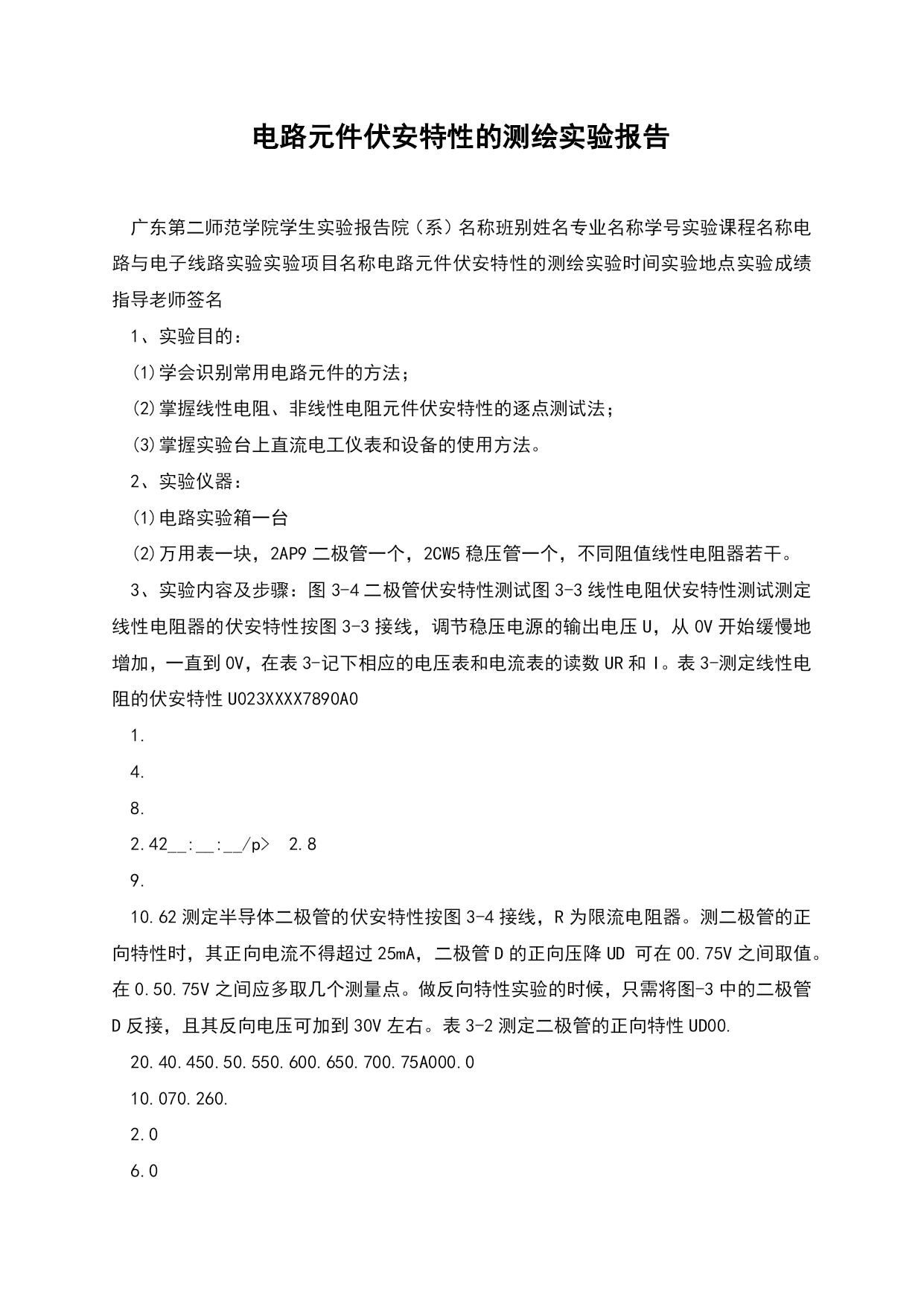

电路元件伏安特性的测绘实验报告广东第二师范学院学生实验报告院（系）名称班别姓名专业名称学号实验课程名称电路与电子线路实验实验项目名称电路元件伏安特性的测绘实验时间实验地点实验成绩指导老师签名1、实验目的：(1)学会识别常用电路元件的方法；(2)掌握线性电阻、非线性电阻元件伏安特性的逐点测试法；(3)掌握实验台上直流电工仪表和设备的使用方法。2、实验仪器：(1)电路实验箱一台(2)万用表一块，2AP9二极管一个，2CW5稳压管一个，不同阻值线性电阻器若干。3、实验内容及步骤：图3-4二极管伏安特性测试图3-3线性电阻伏安特性测试测定线性电阻器的伏安特性按图3-3接线，调节稳压电源的输出电压U，从0V开始缓慢地增加，一直到0V，在表3-记下相应的电压表和电流表的读数UR和I。表3-测定线性电阻的伏安特性U023XXXX7890A01.4.8.2.42__:__:__/p>2.89.10.62测定半导体二极管的伏安特性按图3-4接线，R为限流电阻器。测二极管的正向特性时，其正向电流不得超过25mA，二极管D的正向压降UD可在00.75V之间取值。在0.50.75V之间应多取几个测量点。做反向特性实验的时候，只需将图-3中的二极管D反接，且其反向电压可加到30V左右。表3-2测定二极管的正向特性UD00.20.40.450.50.550.600.650.700.75A000.010.070.260.2.06.03.7856.0表3-3测定二极管的反向特性UD00-5-20-25-30A000-0.00-0.00-0.002-0.0023测定稳压二极管的伏安特性(1)正向特性实验将图3-4中的二极管N4007换成稳压二极管2CW5，重复实验内容2中的正向测量。UD为正向施压，数据记入表3-4。表3-4测定稳压管的正向特性UZ00.20.30.40.450.50.550.60.650.70.75A000000.0020.0070.0300.30.7.76(2)反向特性实验将稳压二极管2CW5反接，重复实验内容2中的反向测量。UD为反向施压，数据记入表3-5。表3-5测定稳压管的反向特性023XXXX2820UZ0-1.02-__:__:__-__:__:__-3.84-4.0-4.05A0-0.003-0.253-1.6-4.95-8.66-2.23-3.9-42-7.25-8.4、实验结果：电阻器的伏安特性曲线半导体二极管的正向伏安特性曲线半导体二极管的反向伏安特性曲线稳压二极管的正向伏安特性曲线稳压二极管的反向伏安特性曲线5、实验心得：通过此次实验，我初步掌握了电路实验箱的基础功能，并学习到如何用电路实验箱及万用表测定各个元器件的伏安特性。6、思考题：(1)用怎样的方法，能更精确地绘制各个元器件的伏安特性曲线？在数据变化不明显的区间内再增加几个梯度的数据变化点，加以测量，使得曲线更加精确。(2)怎样判断半导体二极管和稳压管的好坏？半导体二极管：用万用表调至RK档，将两表笔分别接在二极管的两个电极上，读出测量的阻值；然后将表笔对换再测量一次，记下第二次阻值。若两次阻值相差很大，说明该二极管性能良好；反之则性能欠佳或损坏。2稳压二极管：用万用表调至RK档，将两表笔分别接在稳压二极管的两个电极上，读出测量的阻值；然后将表笔对换再测量一次，记下第二次阻值，根据阻值判断二极管的正负。测量其反向电阻，示数稳定后将RK档调至R0K档，若反向电阻值减小很多，说明该稳压二极管性能良好；若反向电阻值基本不变或减小很少则性能欠佳或损坏。
