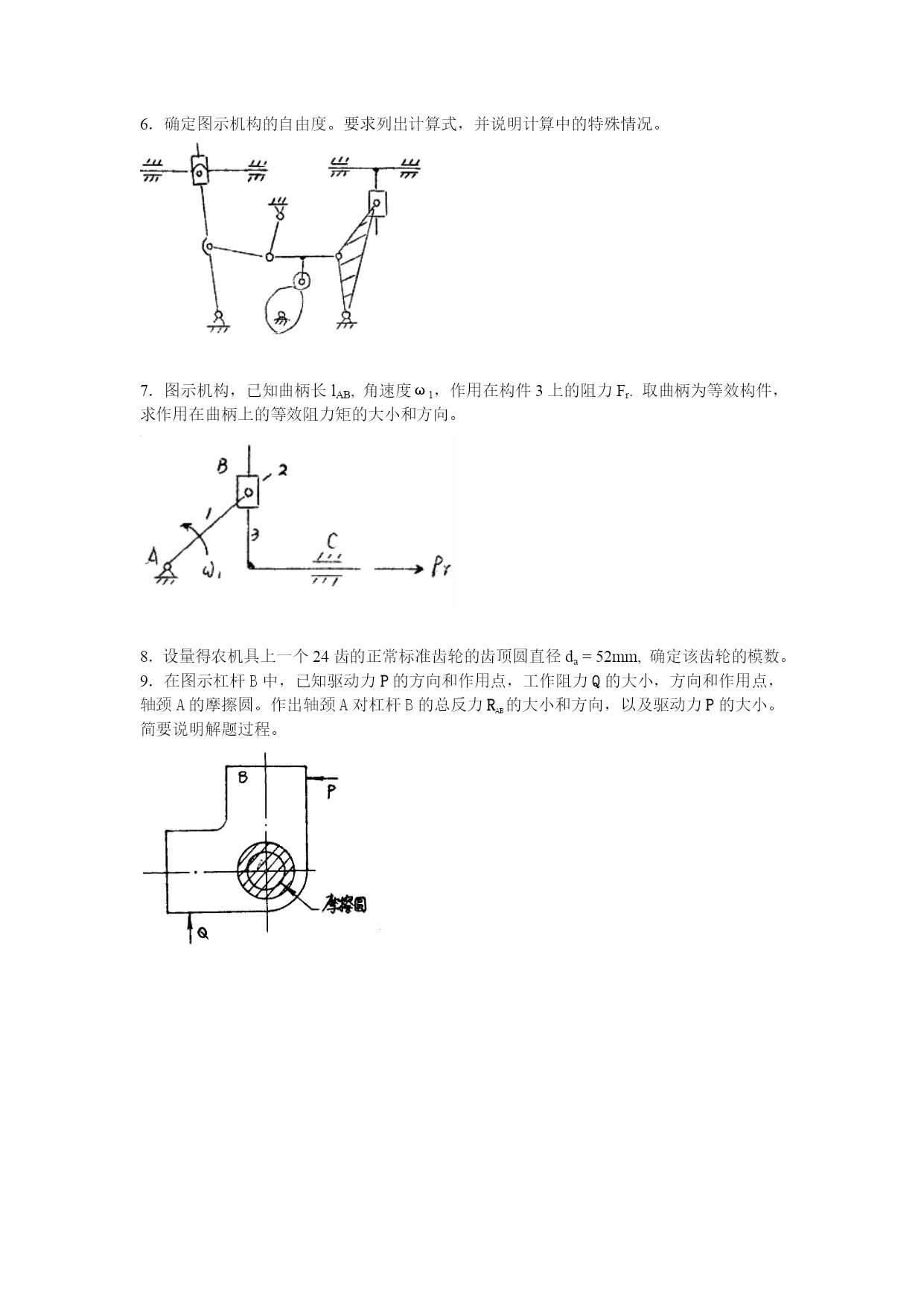

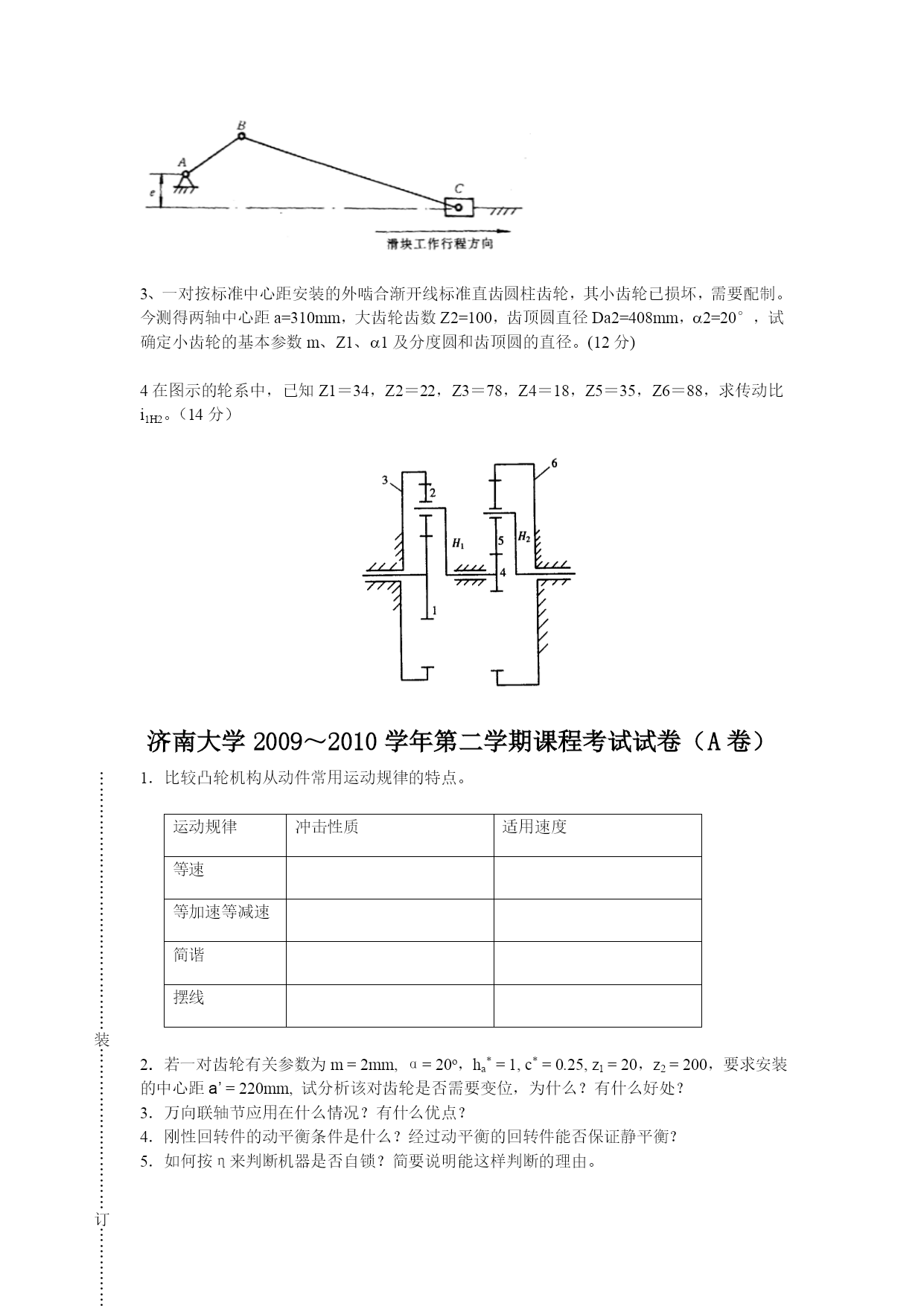

…………………………………………装…………………………订…………………………线…………………………………………济南大学2010～2011学年第二学期课程考试试卷（A卷）判断题：(20分)１、.以曲柄为原动件的对心曲柄滑块机构的行程速比系数K大于l。（）２、在凸轮机构的几种常用的运动规律中，正弦加速度运动规律即不会产生柔性冲击也不会产生刚性冲击，可用于高速场合。()３、渐开线在基圆上的压力角为２０°。（）４、斜齿圆柱齿轮的标准模数各标准压力角在主平面上。()５、在蜗杆蜗轮传动中，用i12=d2/d1来计算传动比i12是错误的。()６、为了使槽轮机构的槽轮运动系数大于零，槽轮的槽数应大于3。()7正变位齿轮的分度圆齿厚大于标准齿轮的分度圆齿厚。()8.机器安装飞轮后，原动机的功率可以比未安装飞轮时小。（）9..圆锥齿轮的标准模数和压力角在齿轮的大端。（）10.机械出现自锁是由于驱动力太小。（）二、问答题：(30分)1.什么是速度瞬心？相对速度瞬心与绝对速度瞬心有何区别？2.什么是机械的自锁？举出一种工程中利用自锁完成工作要求的实例？3.渐开线齿廓为什么能满足啮合基本定律，实现定传动比？4、模数m、压力角α、齿顶高系数ha*、顶隙系数C*均为标准值的齿轮就一定是标准齿轮吗？说明为什么？5.圆锥齿轮的齿廓曲线是什么曲线？设计计算时是用哪个面上的齿廓曲线来代替的？6、试说明何为四杆机构的压力角？何为四杆机构的死点？计算及作图题：1、计算下列机构的自由度（若有复合铰链、局部自由度、或虚约束，必须明确指出）。并判断该机构的运动是否确定。若运动确定，要进行杆组分析，并显示出拆组过程，指出各级杆组的级别、数目以及机构的级别。（12分）2、如图所示曲柄滑块机构中，已知LAB=20mm，LBC=70mm，偏距e=10mm。试用作图法决定:1)滑块的行程长度H;2)极位夹角;3)出现机构最小传动角的位置AB'C'及最小传动角min;(12分)3、一对按标准中心距安装的外啮合渐开线标准直齿圆柱齿轮，其小齿轮已损坏，需要配制。今测得两轴中心距a=310mm，大齿轮齿数Z2=100，齿顶圆直径Da2=408mm，2=20°，试确定小齿轮的基本参数m、Z1、1及分度圆和齿顶圆的直径。(12分)4在图示的轮系中，已知Z1＝34，Z2＝22，Z3＝78，Z4＝18，Z5＝35，Z6＝88，求传动比i1H2。（14分）…………………………………………装…………………………订…………………………线…………………………………………济南大学2009～2010学年第二学期课程考试试卷（A卷）1．比较凸轮机构从动件常用运动规律的特点。运动规律冲击性质适用速度等速等加速等减速简谐摆线2．若一对齿轮有关参数为m=2mm,α=20o，ha*=1,c*=0.25,z1=20，z2=200，要求安装的中心距a’=220mm,试分析该对齿轮是否需要变位，为什么？有什么好处？3．万向联轴节应用在什么情况？有什么优点？4．刚性回转件的动平衡条件是什么？经过动平衡的回转件能否保证静平衡？5．如何按η来判断机器是否自锁？简要说明能这样判断的理由。6．确定图示机构的自由度。要求列出计算式，并说明计算中的特殊情况。7．图示机构，已知曲柄长lAB,角速度ω1，作用在构件3上的阻力Fr.取曲柄为等效构件，求作用在曲柄上的等效阻力矩的大小和方向。8．设量得农机具上一个24齿的正常标准齿轮的齿顶圆直径da=52mm,确定该齿轮的模数。9．在图示杠杆B中，已知驱动力P的方向和作用点，工作阻力Q的大小，方向和作用点，轴颈A的摩擦圆。作出轴颈A对杠杆B的总反力RAB的大小和方向，以及驱动力P的大小。简要说明解题过程。10．图示导杆机构，已知：尺寸为lAB,lBC,∠ABC=90o,曲柄以等角速度ω1转动。求构件2和3的角速度与角加速度，以及构件3上B点的速度，加速度。11．图示轮系中，已知两个输入轴的转速n1=200rpm,n3=100rpm,二者转向相反。各轮齿数如下z1=z3=25，z2=z4=50，z2’=z4’=z5=z6=20.求输出轴H的转速nH的大小，并说明H的转向与齿轮4是否相同。
