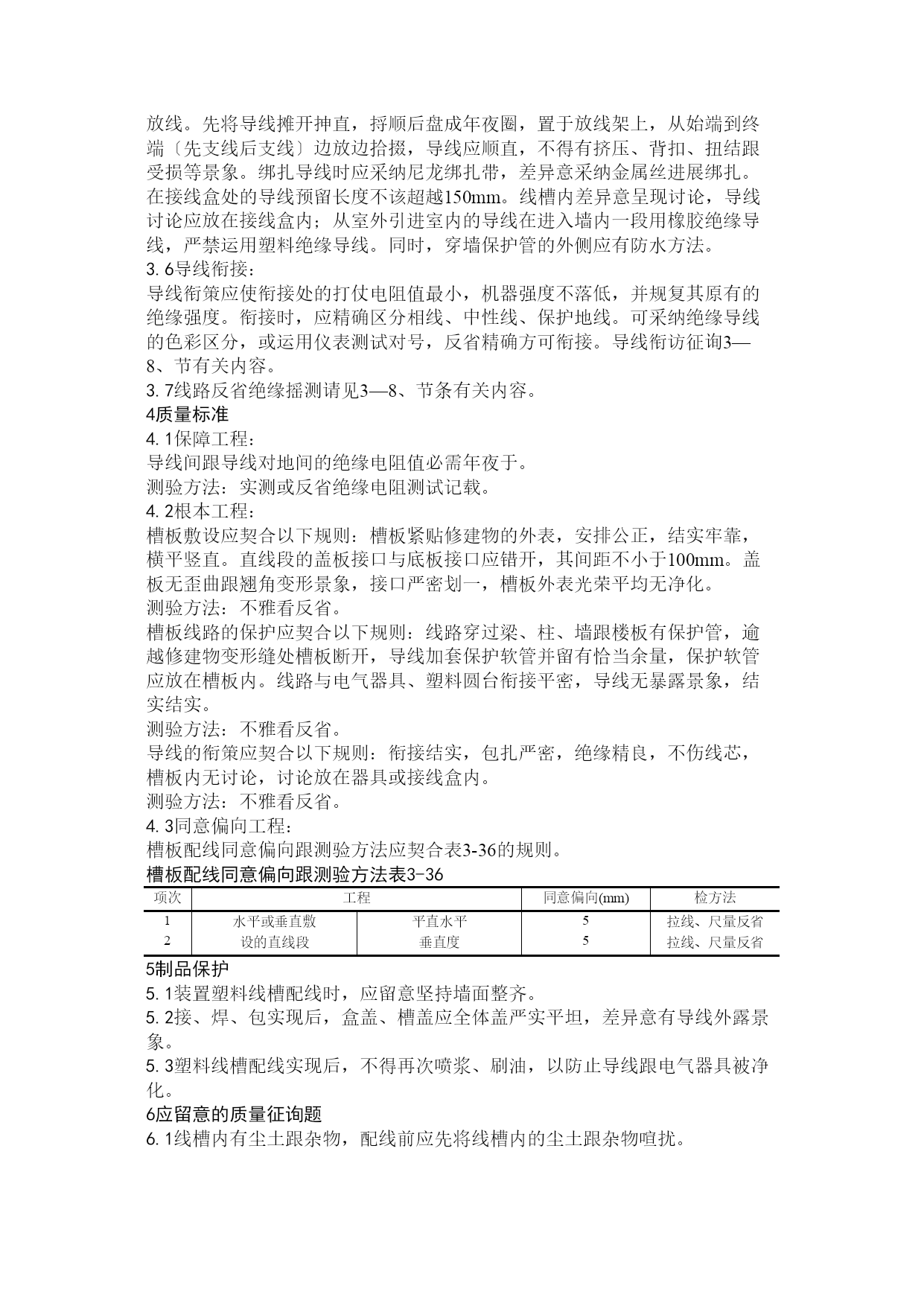

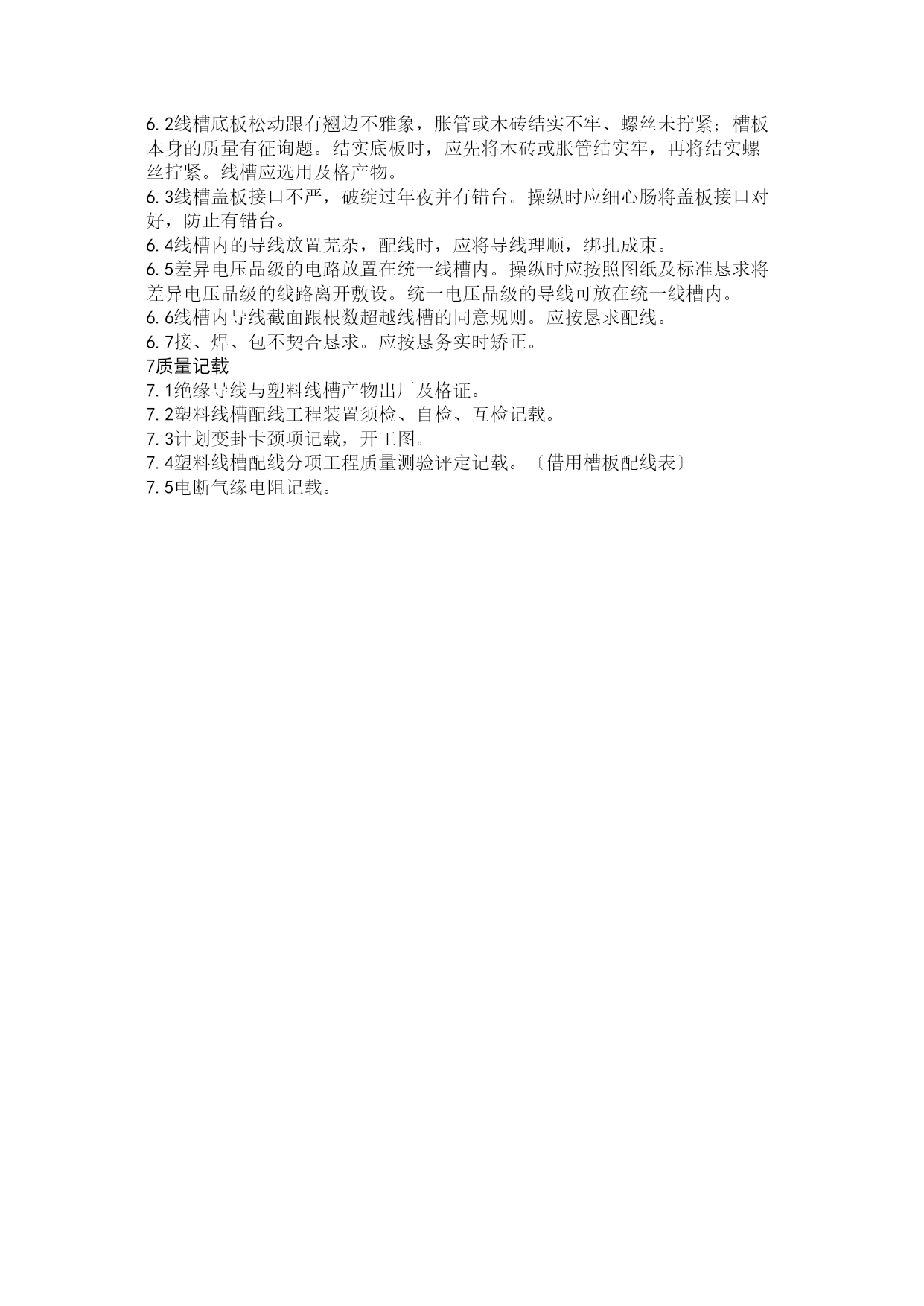

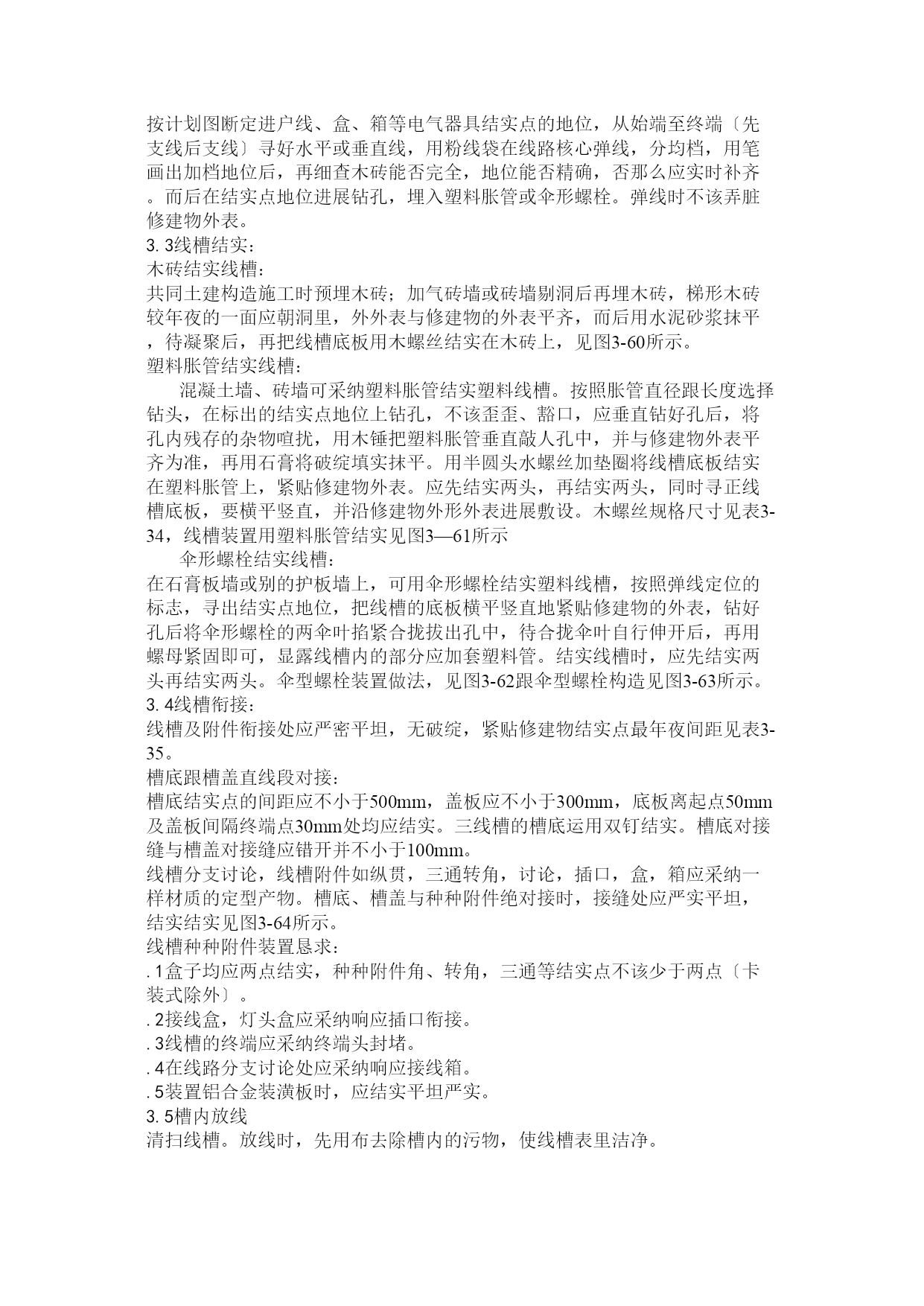

塑料线槽配线1范畴本工艺标准有用于单调室内的电气照明显配线工程。2施工预备2.1材料恳求：塑料线槽：由槽底、槽盖及附件构成，它是由难燃型硬聚氯乙烯工程塑料挤压成型，严禁运用责难燃型材料加工。选用塑料线槽时，应按照计划恳求选择型号、规格响应的定型产物。其敷设场合的情况温度不得低于-15℃，其氧指数不该低于27%。以上线槽表里应光滑无棱刺，不该有歪曲、翘边等变形景象。并有产物及格证。绝缘导线：导线的型号、规格必需契合计划恳求，线槽内敷设导线的线芯最小同意截面：铜导线为2；铝导线为2。螺旋接线钮：应按照导线截面跟导线根数，选择响应型号的加强型绝缘钢壳螺旋接线钮。LC平安型压线帽请见3—8、有关内容。套管：套管有铜套管、铝套管及铜铝过渡套管三种，选用时应采纳与导线规格响应的同材质套管。接线端子〔接线鼻子〕：选用时应按照导线的根数跟总截面，选用响应规格的接线端子。木砖：用木料制成梯形，运用时应做防腐处置。塑料胀管：选用时，其规格应与被紧固的电气器具荷重绝对应，并选择一样型号的圆头机螺丝与垫圈共同运用。镀锌材料：选择金属材料时，应选用通过镀锌处置的圆钢、扁钢、角钢、螺丝、螺栓、螺母、垫圈、弹簧垫圈等。非镀锌金属材料需进展除锈跟防腐处置。辅佐材料：钻头、焊锡、焊剂、电焊条、氧气、乙炔气、调合漆、防锈漆、橡胶绝缘带或粘塑料绝缘带、黑胶布、石膏等。2.2要紧机具：铅笔、卷尺、线坠、粉线袋、电工常用东西、活扳子、手锤、錾子。钢锯、钢锯条、喷灯、锡锅、锡勺、焊锡、焊剂。手电钻、电锤、万用表、兆欧表、东西袋、东西箱、高凳等。2.3功课前提：共同土建构造施工预埋保护管、木砖及预留孔洞。屋顶、墙面及空中、油漆、浆活全体实现。3操纵工艺3.1工艺流程：弹线定位→线槽结实→线槽衔接→槽内放线→导线衔接→线路反省绝缘摇测3.2弹线定位：弹线定位应契合以下规则.1线槽配线在穿过楼板或墙壁时，运用保护管，同时穿楼板处必需用钢管保护，其保护高度距空中不该低于；装设开关的地点可引至开关的地位。.2过变形缝时应做弥补处置。弹线定位方法按计划图断定进户线、盒、箱等电气器具结实点的地位，从始端至终端〔先支线后支线〕寻好水平或垂直线，用粉线袋在线路核心弹线，分均档，用笔画出加档地位后，再细查木砖能否完全，地位能否精确，否那么应实时补齐。而后在结实点地位进展钻孔，埋入塑料胀管或伞形螺栓。弹线时不该弄脏修建物外表。3.3线槽结实：木砖结实线槽：共同土建构造施工时预埋木砖；加气砖墙或砖墙剔洞后再埋木砖，梯形木砖较年夜的一面应朝洞里，外外表与修建物的外表平齐，而后用水泥砂浆抹平，待凝聚后，再把线槽底板用木螺丝结实在木砖上，见图3-60所示。塑料胀管结实线槽：混凝土墙、砖墙可采纳塑料胀管结实塑料线槽。按照胀管直径跟长度选择钻头，在标出的结实点地位上钻孔，不该歪歪、豁口，应垂直钻好孔后，将孔内残存的杂物喧扰，用木锤把塑料胀管垂直敲人孔中，并与修建物外表平齐为准，再用石膏将破绽填实抹平。用半圆头水螺丝加垫圈将线槽底板结实在塑料胀管上，紧贴修建物外表。应先结实两头，再结实两头，同时寻正线槽底板，要横平竖直，并沿修建物外形外表进展敷设。木螺丝规格尺寸见表3-34，线槽装置用塑料胀管结实见图3—61所示伞形螺栓结实线槽：在石膏板墙或别的护板墙上，可用伞形螺栓结实塑料线槽，按照弹线定位的标志，寻出结实点地位，把线槽的底板横平竖直地紧贴修建物的外表，钻好孔后将伞形螺栓的两伞叶掐紧合拢拔出孔中，待合拢伞叶自行伸开后，再用螺母紧固即可，显露线槽内的部分应加套塑料管。结实线槽时，应先结实两头再结实两头。伞型螺栓装置做法，见图3-62跟伞型螺栓构造见图3-63所示。3.4线槽衔接：线槽及附件衔接处应严密平坦，无破绽，紧贴修建物结实点最年夜间距见表3-35。槽底跟槽盖直线段对接：槽底结实点的间距应不小于500mm，盖板应不小于300mm，底板离起点50mm及盖板间隔终端点30mm处均应结实。三线槽的槽底运用双钉结实。槽底对接缝与槽盖对接缝应错开并不小于100mm。线槽分支讨论，线槽附件如纵贯，三通转角，讨论，插口，盒，箱应采纳一样材质的定型产物。槽底、槽盖与种种附件绝对接时，接缝处应严实平坦，结实结实见图3-64所示。线槽种种附件装置恳求：.1盒子均应两点结实，种种附件角、转角，三通等结实点不该少于两点〔卡装式除外〕。.2接线盒，灯头盒应采纳响应插口衔接。.3线槽的终端应采纳终端头封堵。.4在线路分支讨论处应采纳响应接线箱。.5装置铝合金装潢板时，应结实平坦严实。3.5槽内放线清扫线槽。放线时，先用布去除槽内的污物，使线槽表里洁净。放线。先将导线摊开抻直，捋顺后盘成年夜圈，置于放线架上，从始端到终端〔先支线后支
