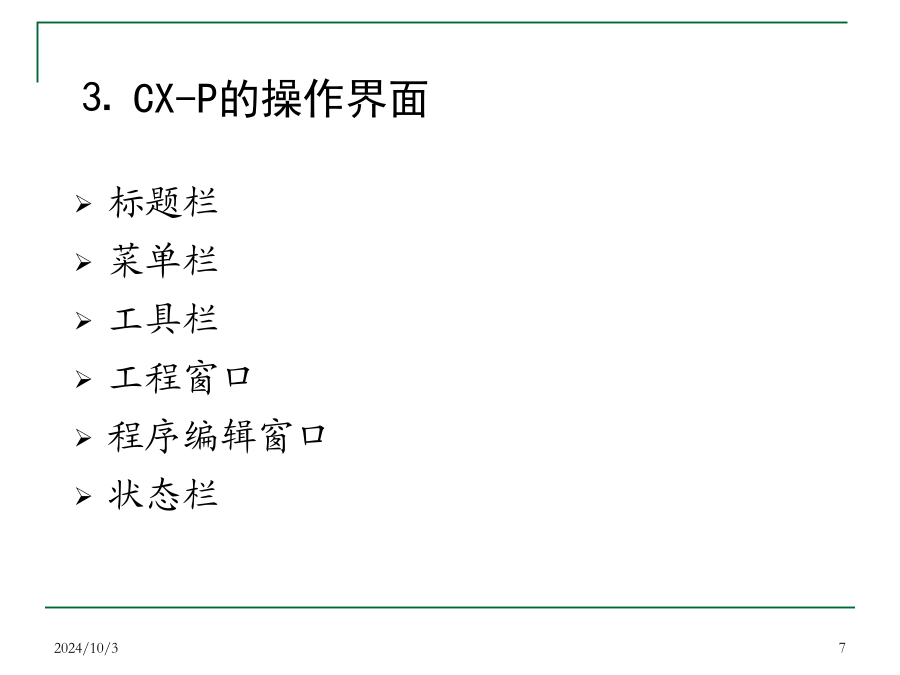

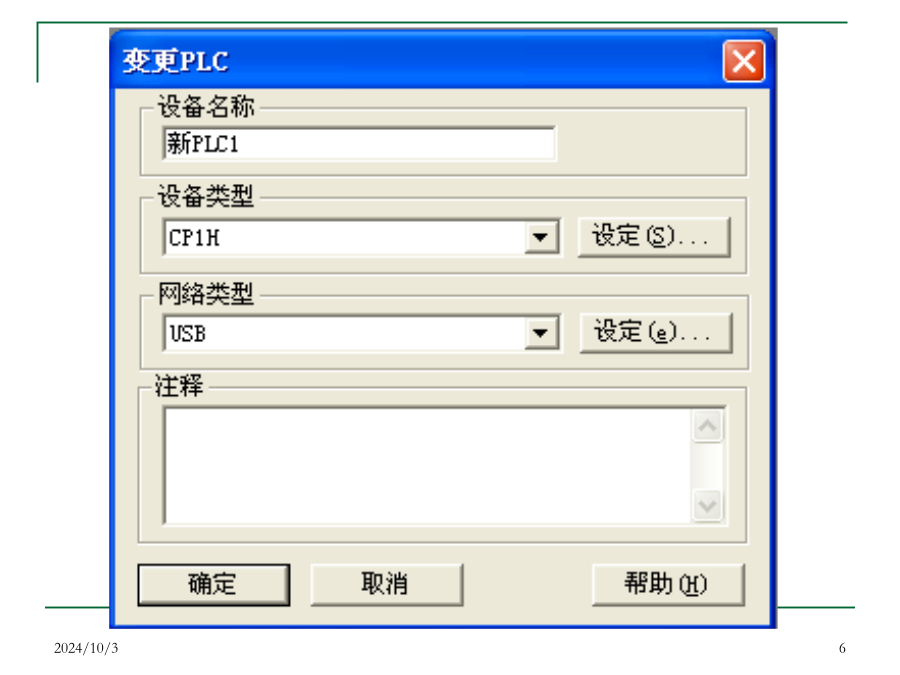

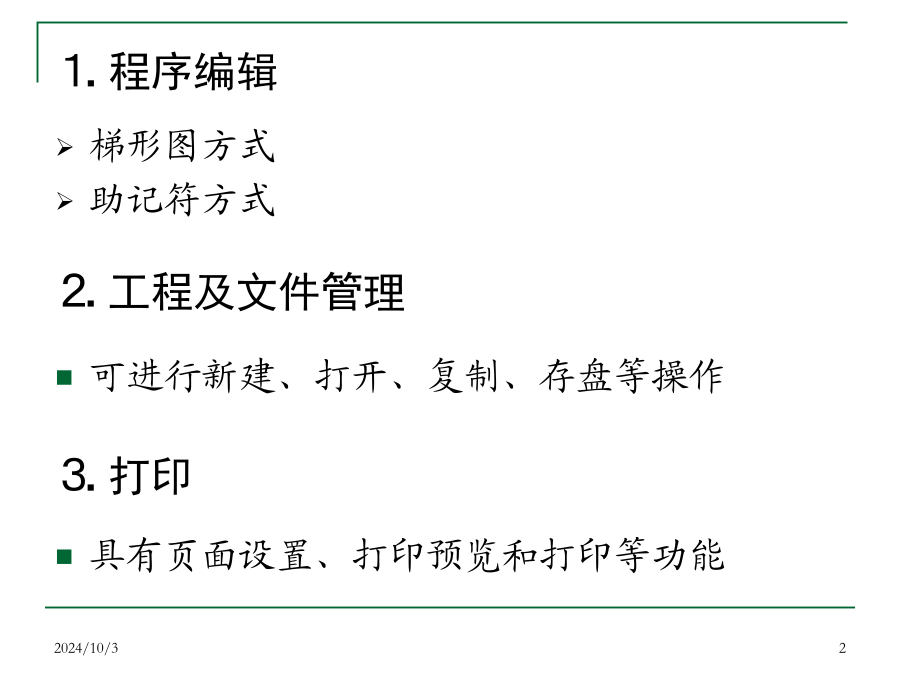

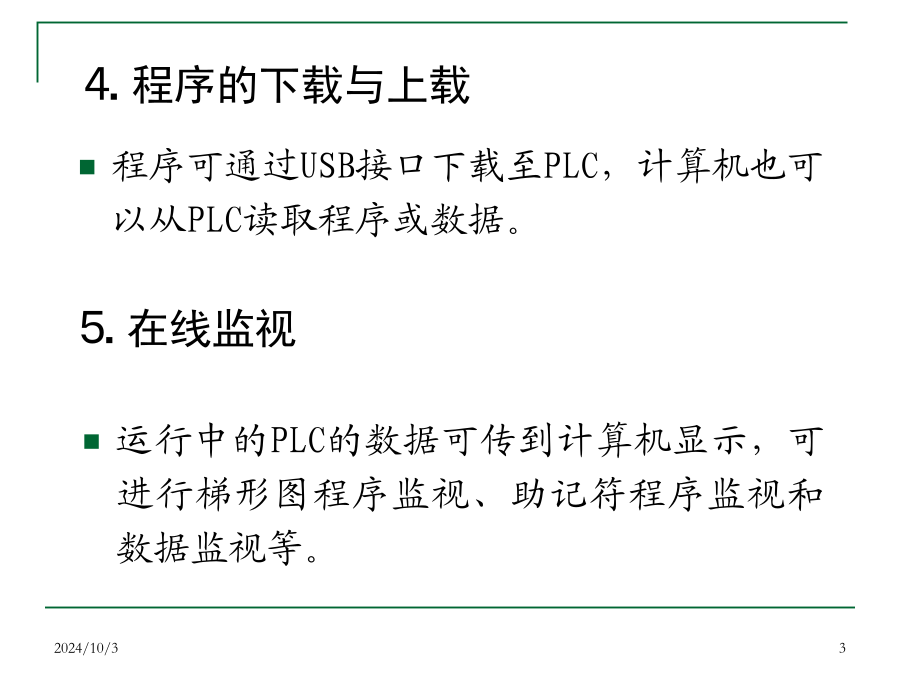

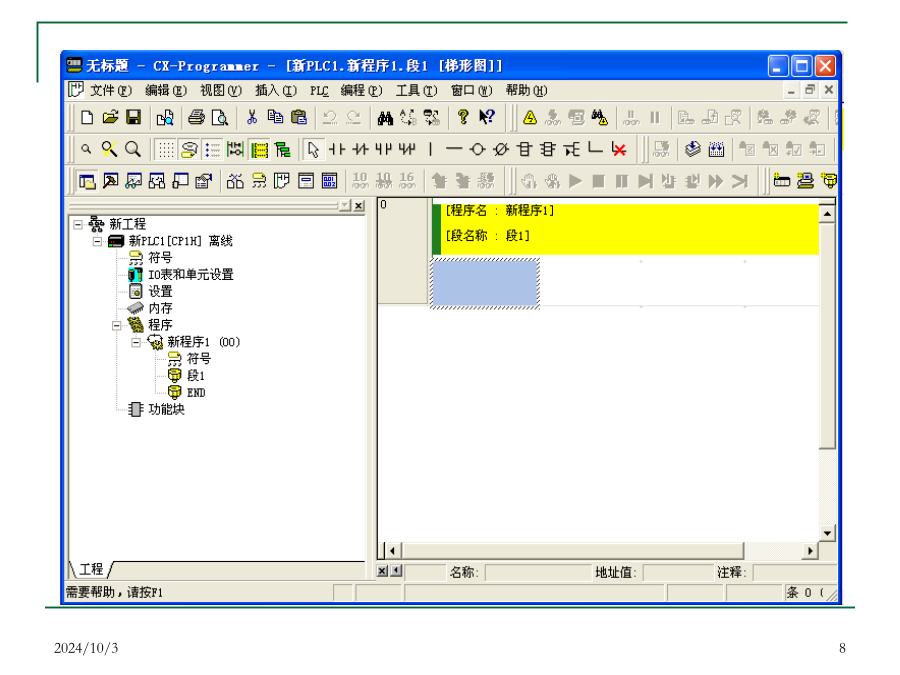

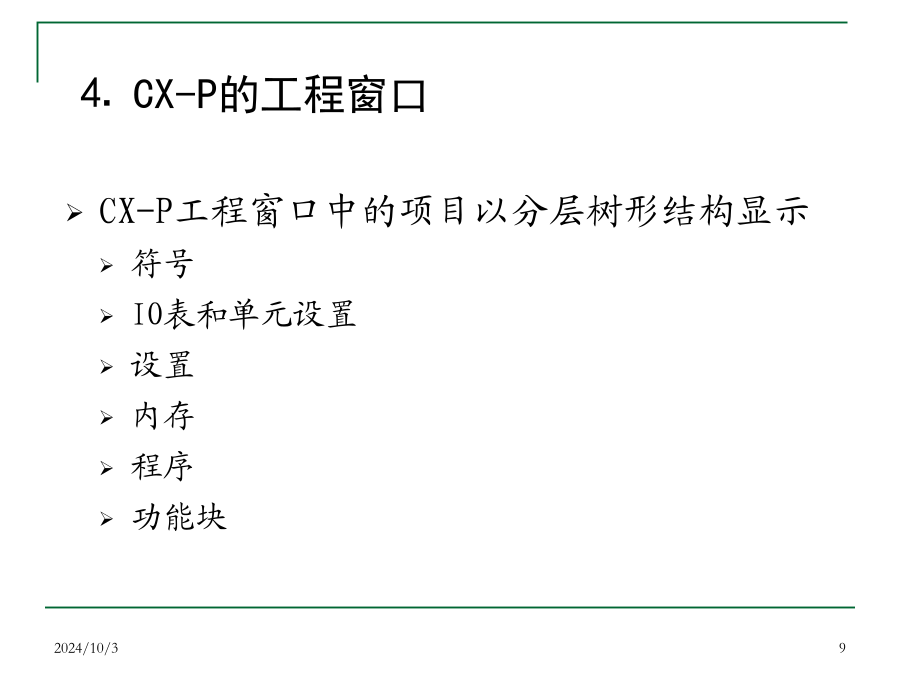

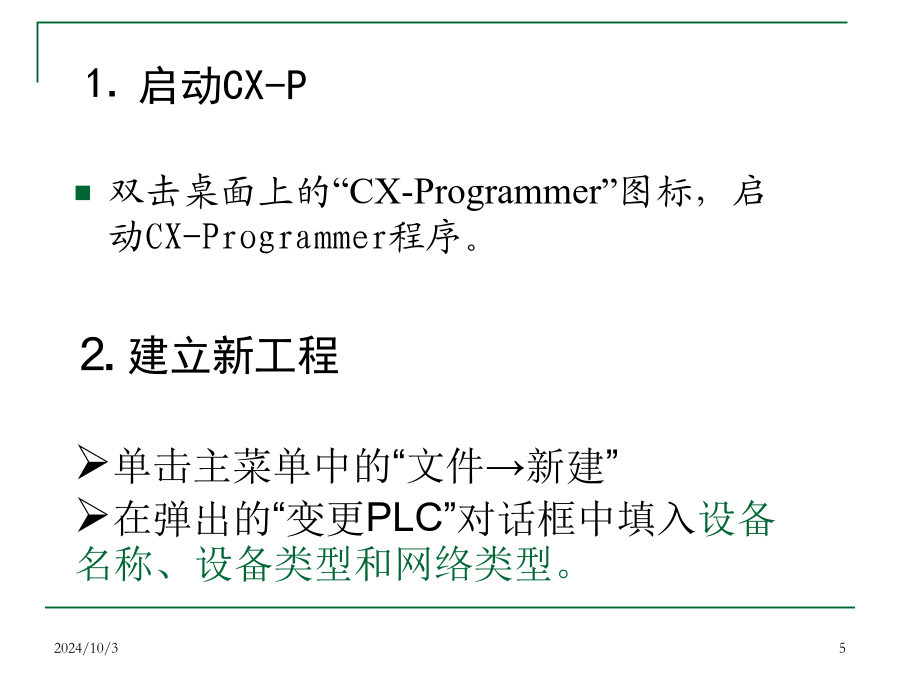

第四章CX_Programmer编程软件⒈程序编辑⒋程序的下载与上载§2CX-P的使用⒈启动CX-P2024/10/3⒊CX-P的操作界面2024/10/3⒋CX-P的工程窗口工程全局符号2024/10/3内存窗口：查看、编辑和监视PLC内存区，数据上传、下载和比较，数据清除或填充等梯形图工作区：显示或编辑梯形图程序，CX-P软件具有自动错误检测功能（红：错误；兰：正确）；助记符视图：用助记符指令编程的格式化编辑器。〔例题〕用OMRONCP1H系列PLC实现对一台电动机的正反转自动循环控制⒈建立新工程⒉梯形图编程操作2024/10/3输入定时器线圈时，先用鼠标单击工具栏中的指令图标，将鼠标移到梯形图编辑窗口中需要输入定时器的地方单击，弹出指令对话框。2024/10/33、保存工程4程序编译5.在线连接6.程序的下载7.在线监视8.强制ON/OFF2024/10/3若要使其恢复断开，可在“强制”的下级子菜单中单击“取消”命令，从而取消原先的强制操作。9.在线修改程序2024/10/3程序发送到PLC后，该梯级的背景色又变为灰色。再次运行程序时，将按修改后的程序工作附例：电动机正反转时间控制：电机正转一段时间后自动反转，反转一段时间后由自动正传，周而复始，直至停止按钮。设计思路：启动按钮启动电机正转并自锁，同时启动定时器1；定时器1时间到关断电机正转，启动电机反转并自锁，同时启动定时器2，复位定时器1；定时器2时间到关断电机反转，启动电机正转并自锁，同时启动定时器1，复位定时器2。1.启动按钮启动电机正转并自锁，同时启动定时器1：2.定时器1时间到关断电机正传，启动电机反转并自锁，同时启动定时器2，复位定时器1：3.定时器2时间到关断电机反转，启动电机正传并自锁，同时启动定时器1，复位定时器2：4.改进后的梯形图：
