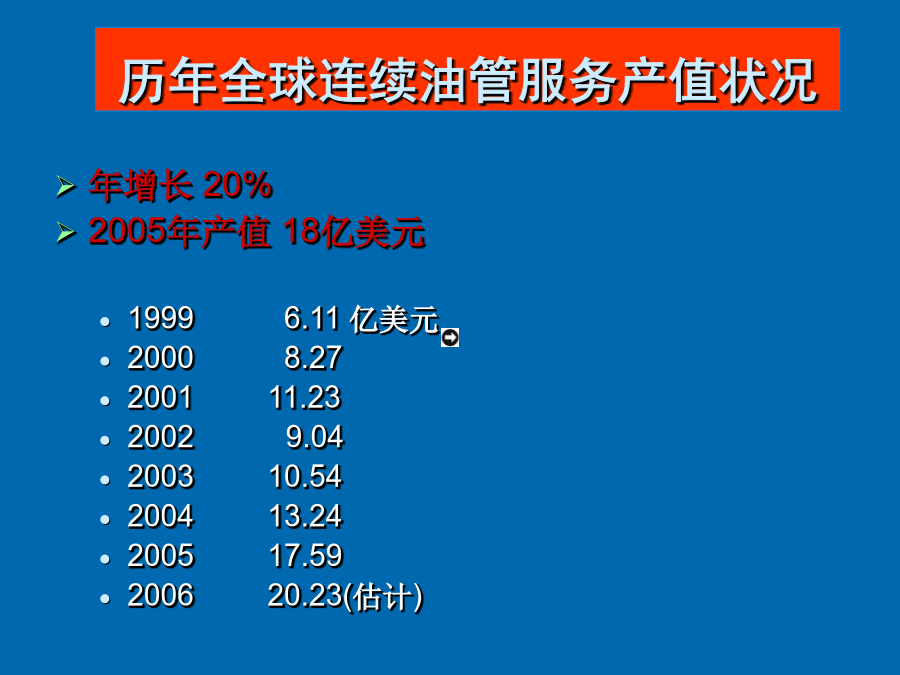

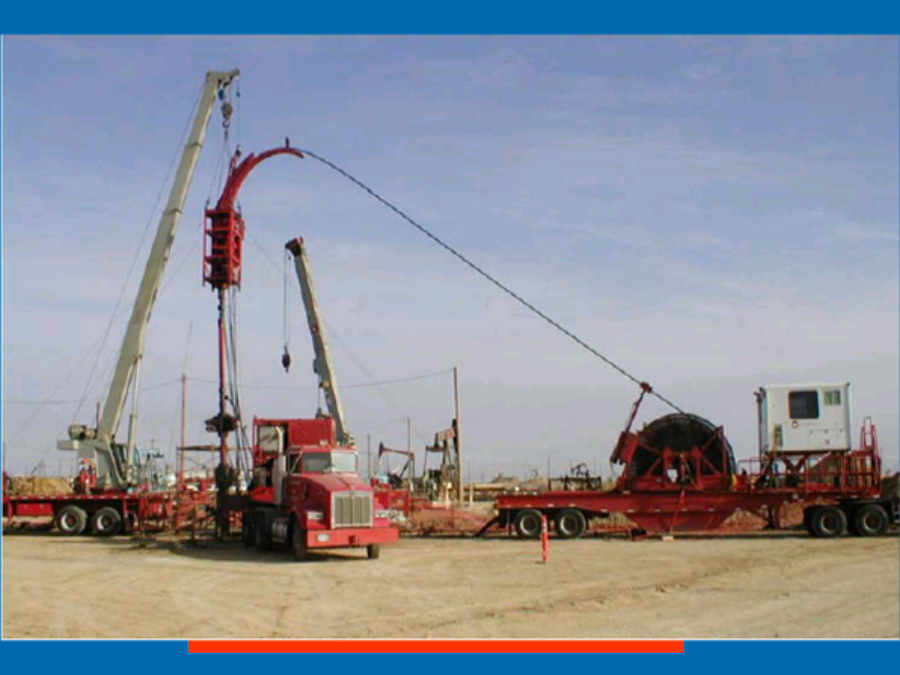

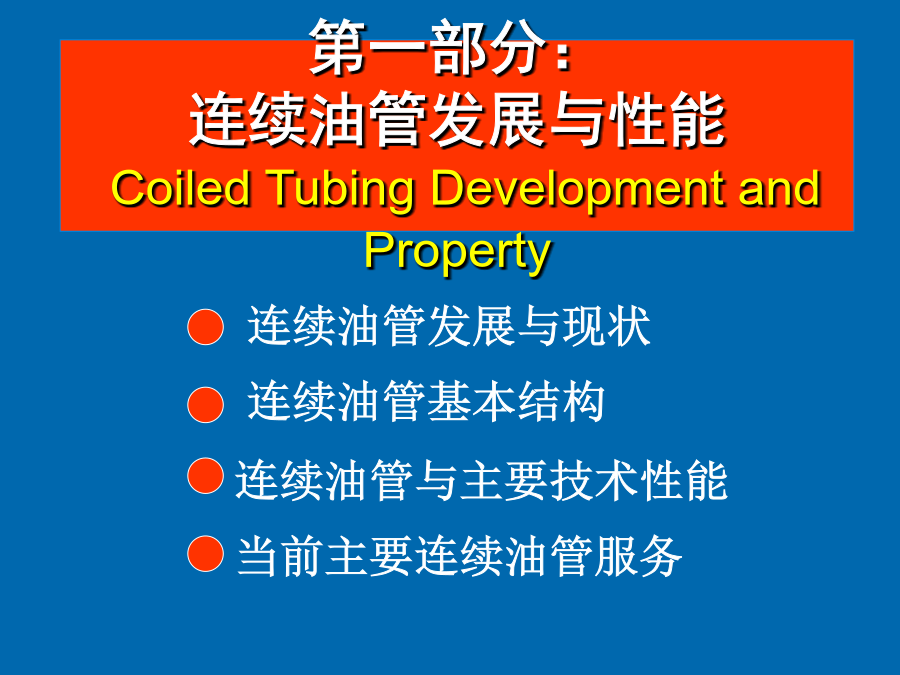

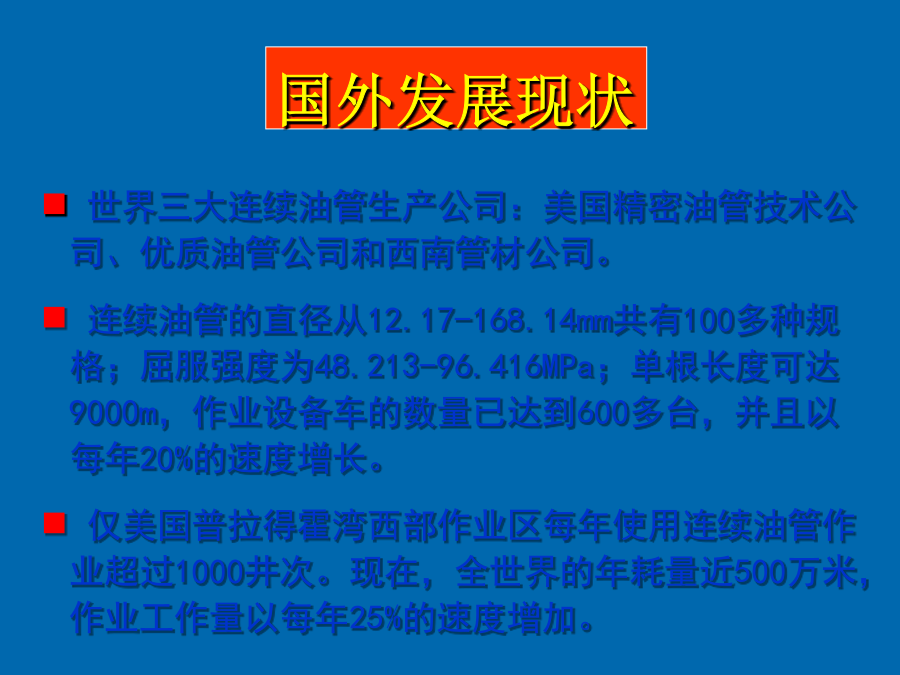

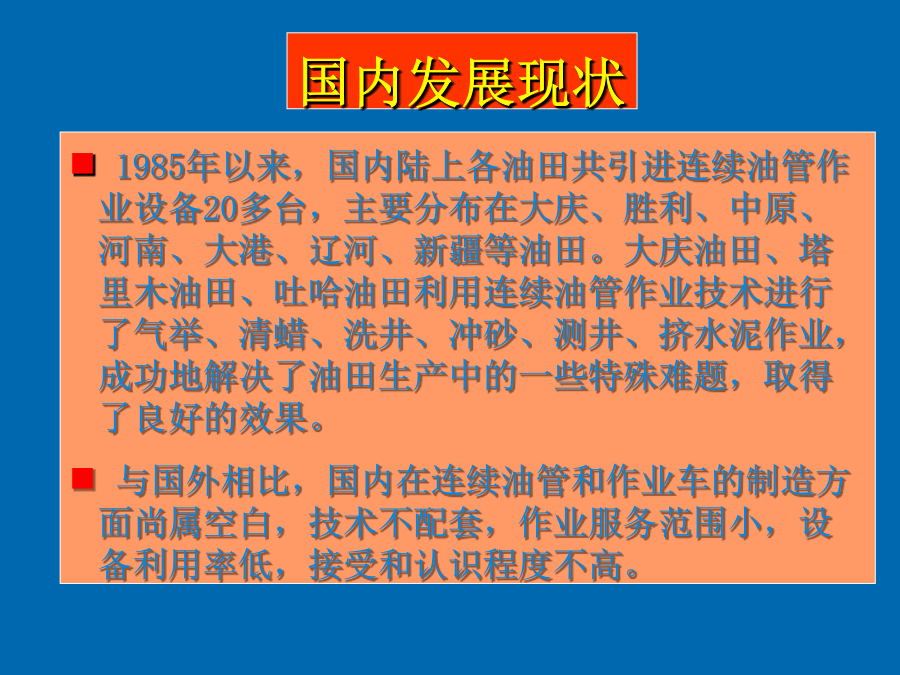

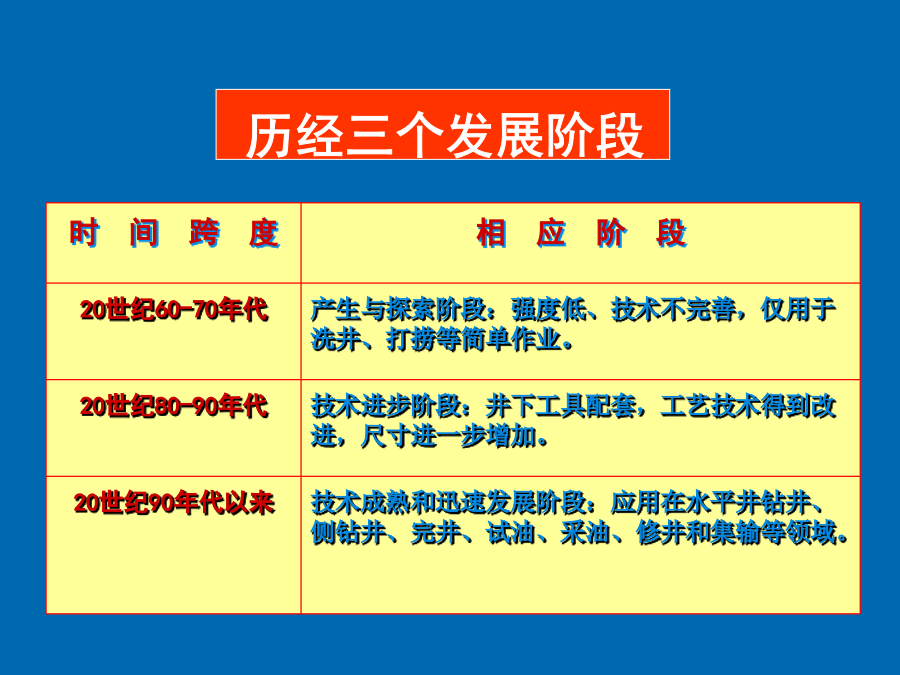

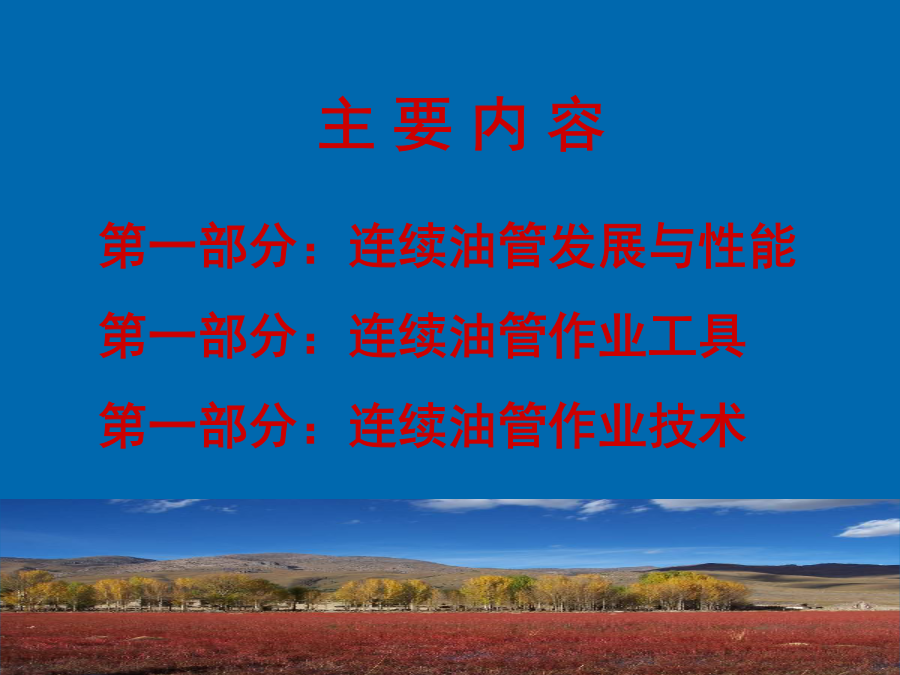

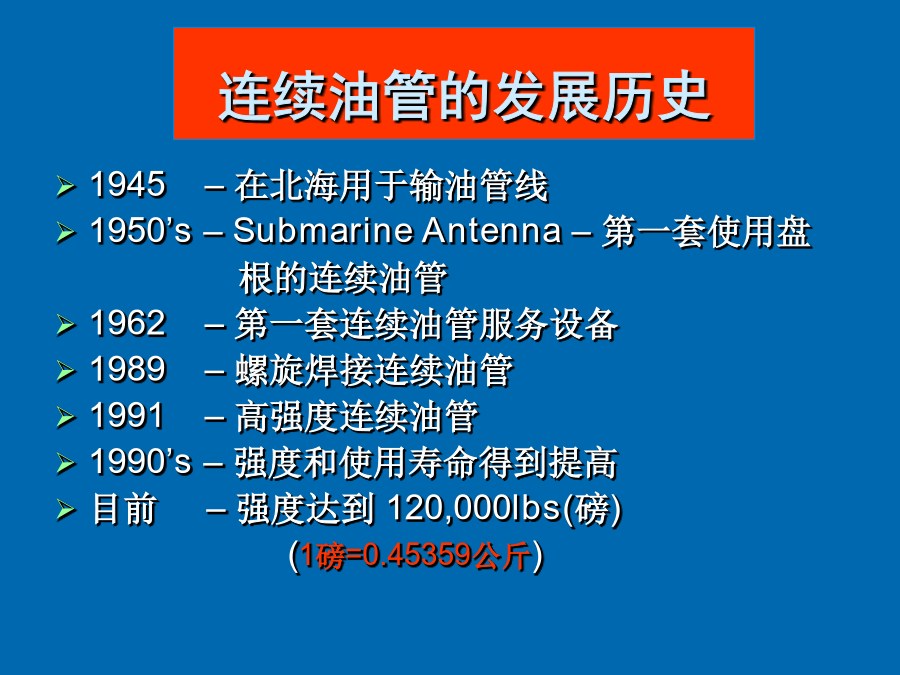

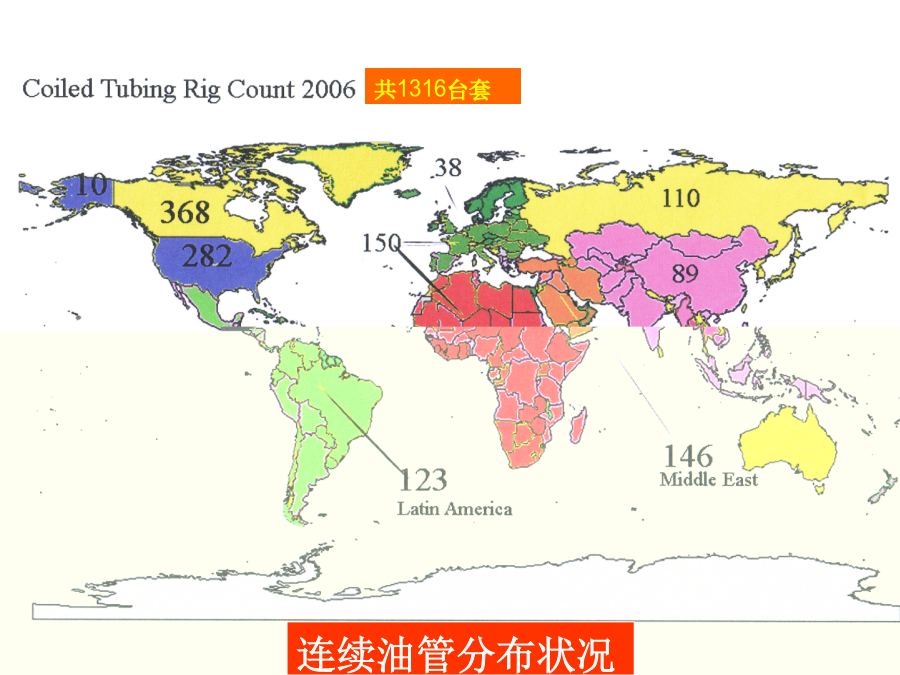

连续油管作业技术CoiledTubingOperationTechnology主要内容第一部分：连续油管发展与性能第一部分：连续油管作业工具第一部分：连续油管作业技术第一部分：连续油管发展与性能CoiledTubingDevelopmentandProperty成套连续油管作业设备连续油管的发展历史时间跨度世界三大连续油管生产公司：美国精密油管技术公司、优质油管公司和西南管材公司。连续油管的直径从12.17-168.14mm共有100多种规格；屈服强度为48.213-96.416MPa；单根长度可达9000m，作业设备车的数量已达到600多台，并且以每年20%的速度增长。仅美国普拉得霍湾西部作业区每年使用连续油管作业超过1000井次。现在，全世界的年耗量近500万米，作业工作量以每年25%的速度增加。1985年以来，国内陆上各油田共引进连续油管作业设备20多台，主要分布在大庆、胜利、中原、河南、大港、辽河、新疆等油田。大庆油田、塔里木油田、吐哈油田利用连续油管作业技术进行了气举、清蜡、洗井、冲砂、测井、挤水泥作业，成功地解决了油田生产中的一些特殊难题，取得了良好的效果。与国外相比，国内在连续油管和作业车的制造方面尚属空白，技术不配套，作业服务范围小，设备利用率低，接受和认识程度不高。GlobalCTUCount历年全球连续油管服务产值状况2006年全球连续油管市场状况发展趋势第一部分：连续油管发展与性能连续油管作业车示意图连续油管设备机械组成连续油管装配图第一部分：连续油管发展与性能连续油管制造厂家连续油管制造材料早期连续油管焊接螺旋焊接-现在使用高强度连续油管防腐蚀连续油管检测连续油管地面设备连续油管.滚筒尺寸，驱动能力动力单元控制室–监测设备压力控制设备(TheStack)防喷器夹管器-盘根盒针形阀/变径井口联结管线–旋转头/水龙头，接头，管汇陆地设备布置陆地连续油管设备摆放海上连续油管的摆放平台和平台道路的尺寸危险区域的识别平台空间的限制(设备,管材等)设备的尺寸和重量设备的摆放方向远程控制台和紧急关断装置的位置逃生路线和装备，救生艇…钻机位置/起重机位置栓系点和安全点第一部分：连续油管发展与性能连续油管的机械性能外径1"OD–4.5"OD作业:1"–2.875"OD管线:3.5"and4.5"OD壁厚.080"to.250"台阶管柱，下入更深，强度更大3500’of.175”wall4000’of.156”wall8500’of.134”wall通常台阶管柱有5-6个壁厚锥形管柱以下网站提供数据QualityTubing:www.qualitytubing.comPrecision:www.precision-tube.com台阶管柱焊接记录连续油管的硬度连续油管的受力/极限/失效连续油管受力连续油管受力连续油管受力连续油管使用寿命使用寿命疲劳寿命–48”半径疲劳寿命–72”半径连续油管水力性能水力性能摩擦力第二部分：连续油管作业-井下工具CoiledTubingOperationTools井下工具leibie连续油管接头接头示意图连接装置单流阀和丝堵单流阀单流阀和丝堵断开装置（安全接头）断开装置断开装置断开装置回收工具冲洗工具冲洗工具螺旋型冲洗工具小井眼冲洗工具旋转清洗工具水力喷砂冲洗工具扶正器机械式扶正器液压扶正器控制阀卸压/循环阀差动阀自动填充阀下压卸载阀上提卸载阀循环阀定位注水泥阀井下马达井下马达马达以上工具组合切割工具扩眼器钻头/磨铣工具打捞工具震击器、上冲水力驱动震击器、下冲水力驱动震击器,水力双作用冲击锤文丘里管金属屑打捞篮各种打捞工具下入/回收工具GS/JD下入和回收工具打捞筒和标定工具钢丝作业工具移位工具对称式移位工具‘RX’下入工具‘Z6’下入工具造斜工具转换接头印模工具,切割工具万向接头旋转接头二次完井工具封隔器，机械式封隔器，机械式封隔器，机械坐封水力坐封隔器可膨胀封隔器可膨胀跨隔式封隔器连续油管锚连续油管悬挂器/夹持器可回收桥塞永久桥塞坐放短节和堵塞器坐放和定位短节坐放短节堵塞器
