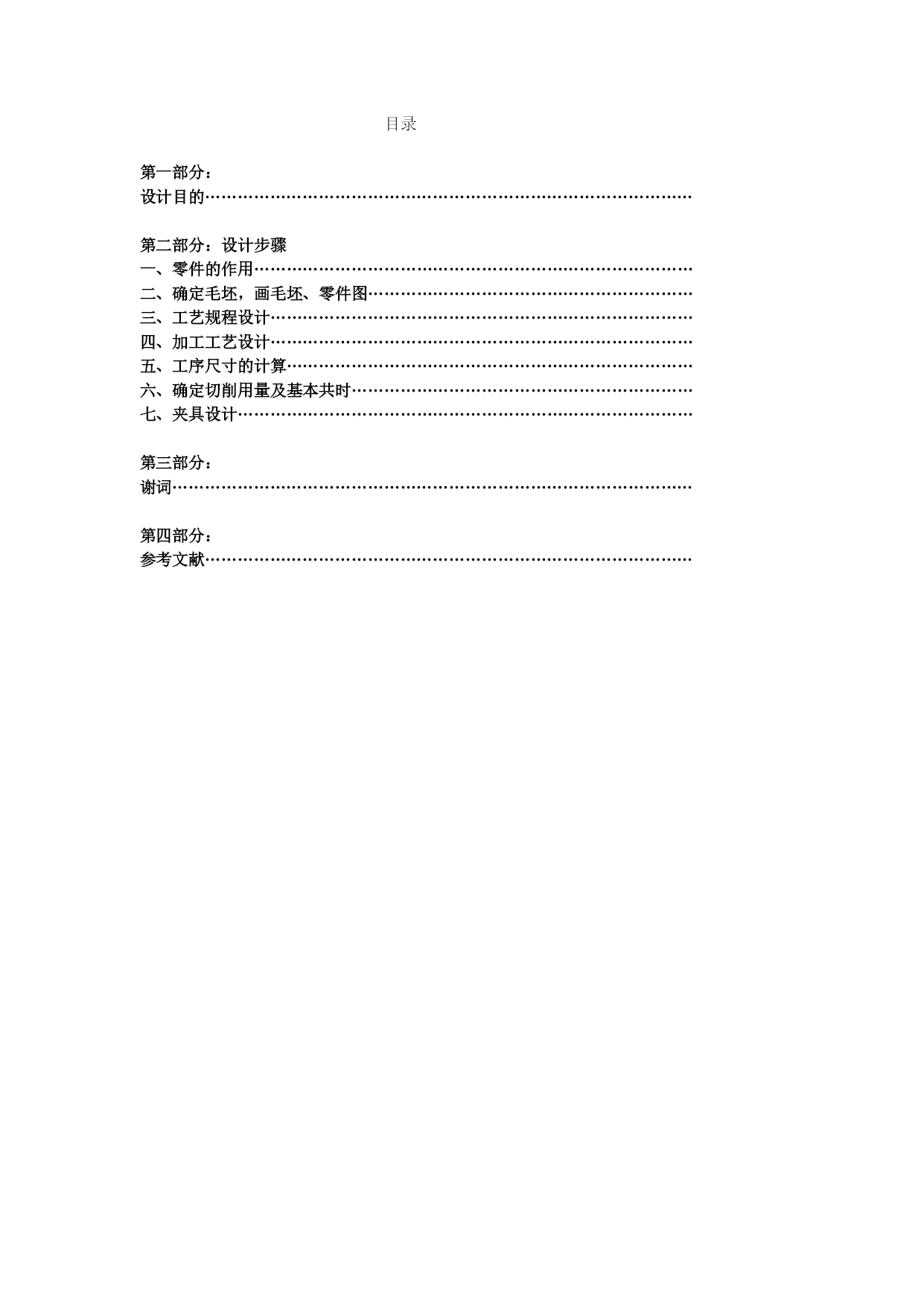

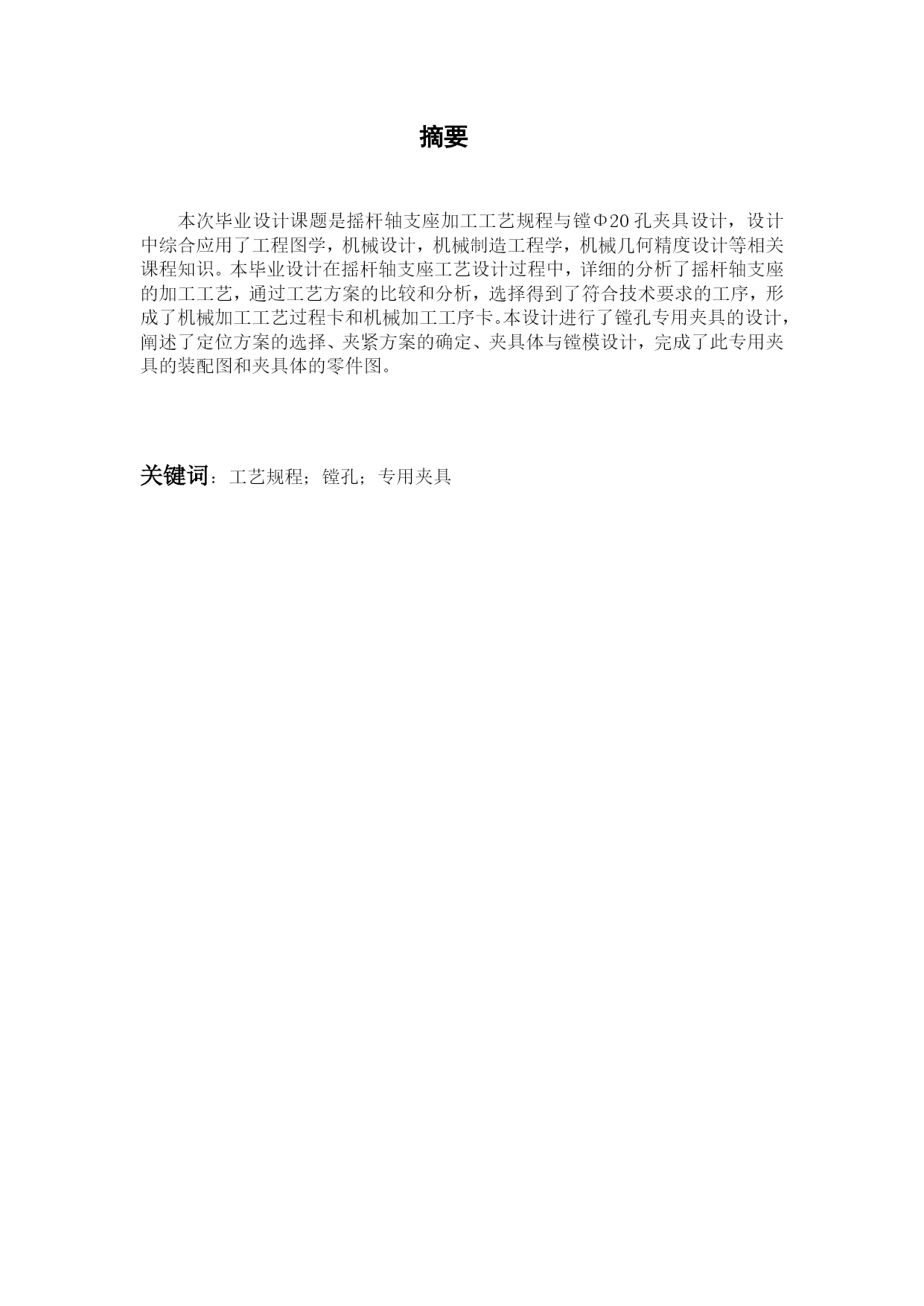

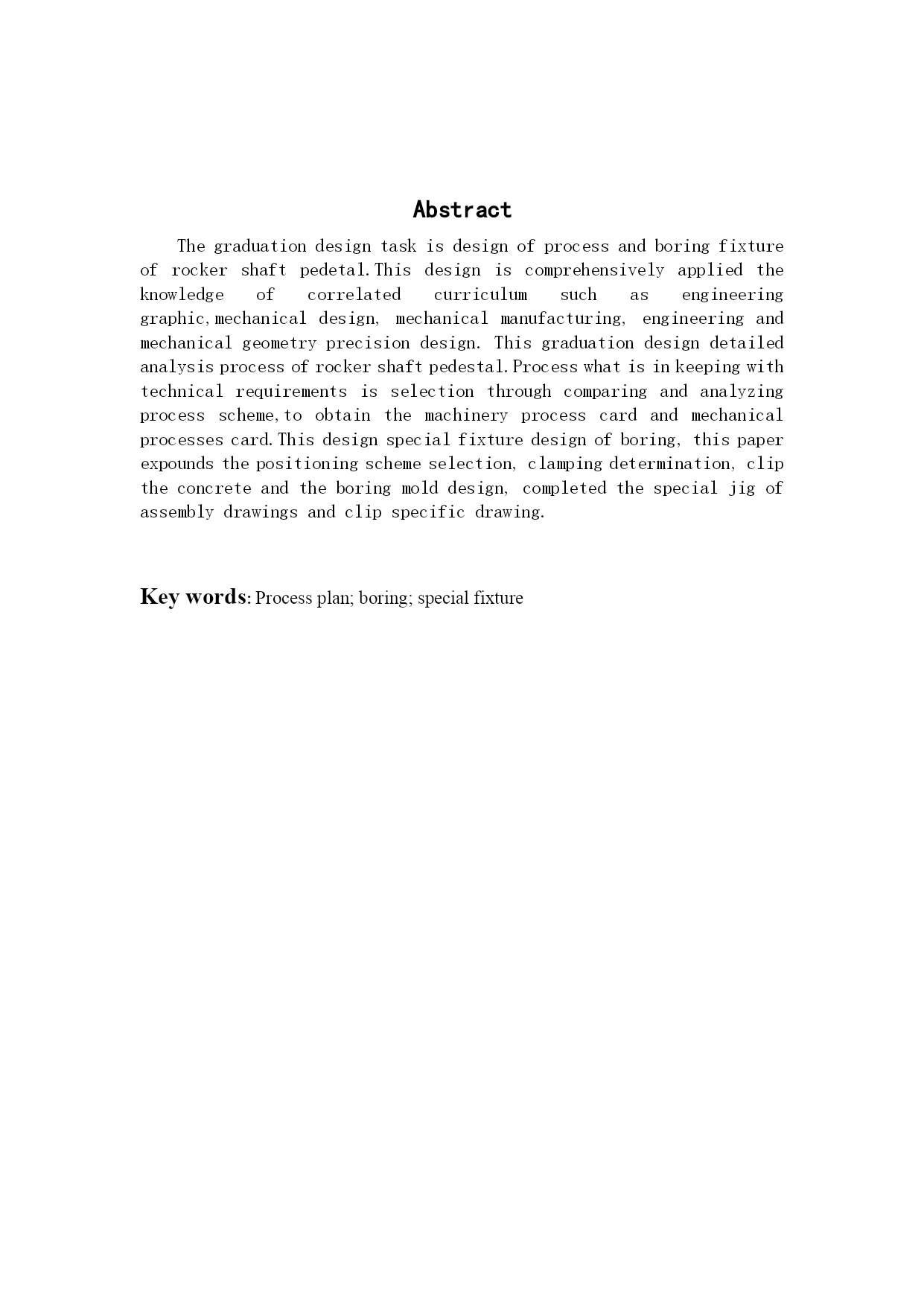

摘要本次毕业设计课题是摇杆轴支座加工工艺规程与镗Φ20孔夹具设计，设计中综合应用了工程图学，机械设计，机械制造工程学，机械几何精度设计等相关课程知识。本毕业设计在摇杆轴支座工艺设计过程中，详细的分析了摇杆轴支座的加工工艺，通过工艺方案的比较和分析，选择得到了符合技术要求的工序，形成了机械加工工艺过程卡和机械加工工序卡。本设计进行了镗孔专用夹具的设计，阐述了定位方案的选择、夹紧方案的确定、夹具体与镗模设计，完成了此专用夹具的装配图和夹具体的零件图。关键词：工艺规程；镗孔；专用夹具AbstractThegraduationdesigntaskisdesignofprocessandboringfixtureofrockershaftpedetal.Thisdesigniscomprehensivelyappliedtheknowledgeofcorrelatedcurriculumsuchasengineeringgraphic,mechanicaldesign,mechanicalmanufacturing,engineeringandmechanicalgeometryprecisiondesign.Thisgraduationdesigndetailedanalysisprocessofrockershaftpedestal.Processwhatisinkeepingwithtechnicalrequirementsisselectionthroughcomparingandanalyzingprocessscheme,toobtainthemachineryprocesscardandmechanicalprocessescard.Thisdesignspecialfixturedesignofboring,thispaperexpoundsthepositioningschemeselection,clampingdetermination,cliptheconcreteandtheboringmolddesign,completedthespecialjigofassemblydrawingsandclipspecificdrawing.Keywords:Processplan;boring;specialfixture目录第一部分：设计目的………………………………………………………………………………第二部分：设计步骤零件的作用………………………………………………………………………确定毛坯，画毛坯、零件图……………………………………………………工艺规程设计……………………………………………………………………加工工艺设计……………………………………………………………………工序尺寸的计算…………………………………………………………………确定切削用量及基本共时………………………………………………………夹具设计…………………………………………………………………………第三部分：谢词……………………………………………………………………………………第四部分：参考文献………………………………………………………………………………第一部分序言本次设计是我们学完了大学的全部基础课，技术基础课之后而进行的。此次的设计是大学期间所学各课程及相关的应用绘图软件的一次深入的综合性的总复习，也是一次理论联系实际的训练。其目的在于：1．巩固我们在大学里所学的知识，也是对以前所学知识的综合性的检验；2．加强我们查阅资料的能力，熟悉有关资料；3．树立正确的设计思想，掌握设计方法，培养我们的实际工作能力；4．通过对气门摇臂轴支座的机械制造工艺设计，使我们在机械制造工艺规程设计，工艺方案论证，工艺尺寸的确定，编写技术文件等各方面受到一次综合性的训练。初步具备设计一个中等复杂程度零件的工艺规程的能力。5．能根据被加工零件的技术要求，运用夹具设计原理和方法，学会拟定夹具设计方案，完成夹具结构设计，初步具备设计出高效、省力、经济合理并能保证加工质量的专用夹具能力。就我个人而言，我希望能通过这次课程设计对自己未来将从事的工作进行一次适应性训练，从中锻炼自己分析问题、解决问题能力。由于能力所限，设计尚有不足之处，恳请老师给予指教。第二部分一、零件的分析零件的作用气门摇杆轴支座是柴油机的一个主要零件，是柴油机摇杆座的结合体，Φ20（+0.10—+0.16）孔装摇杆轴，轴上两
