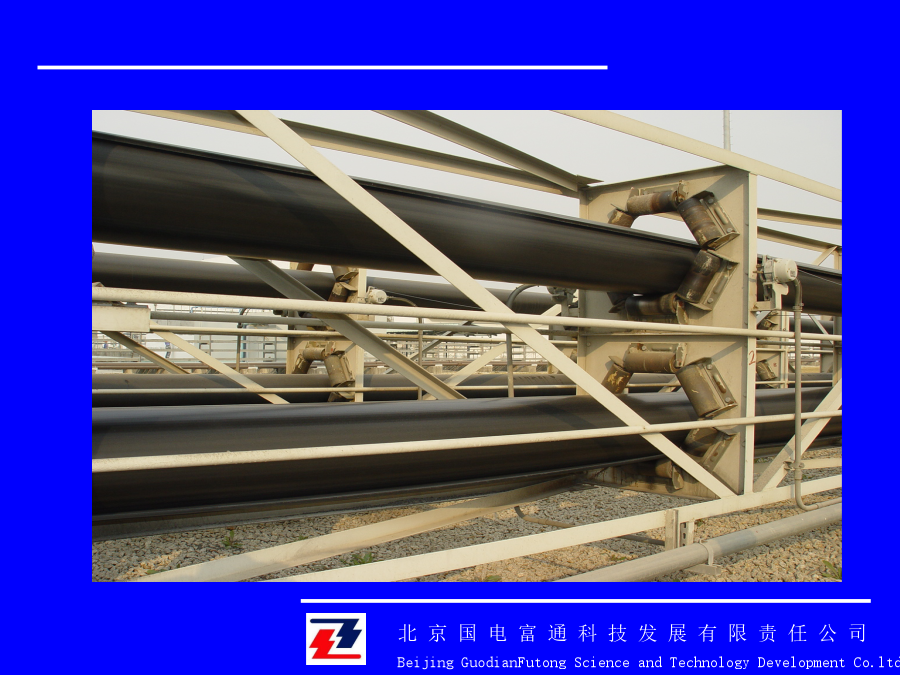

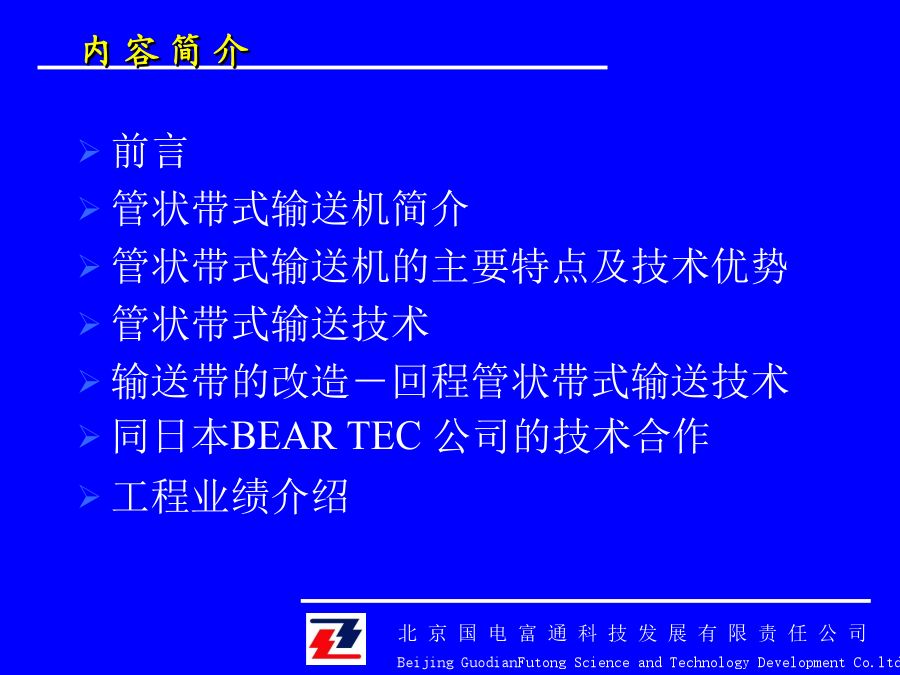

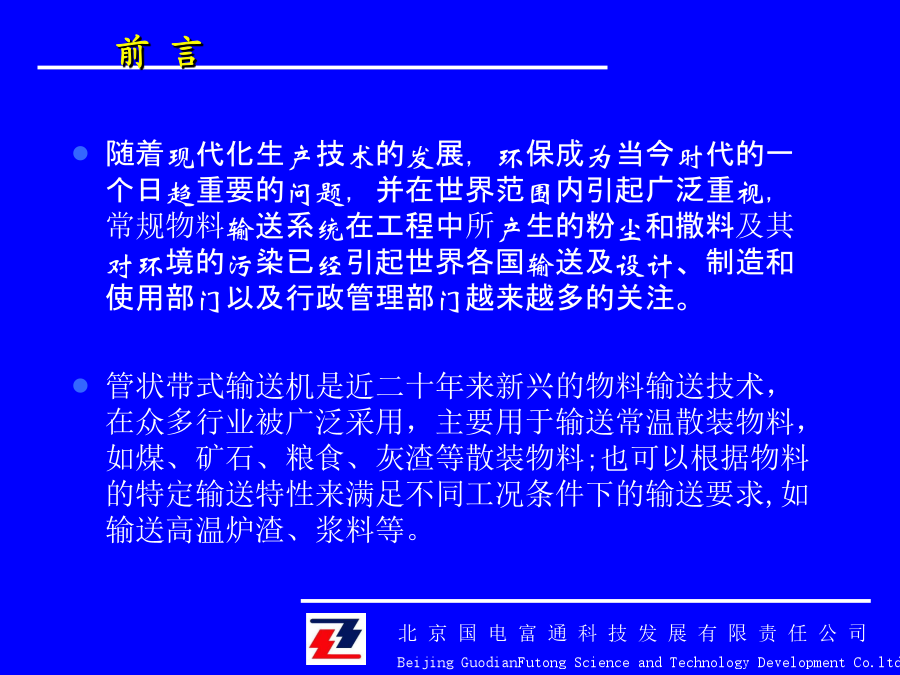

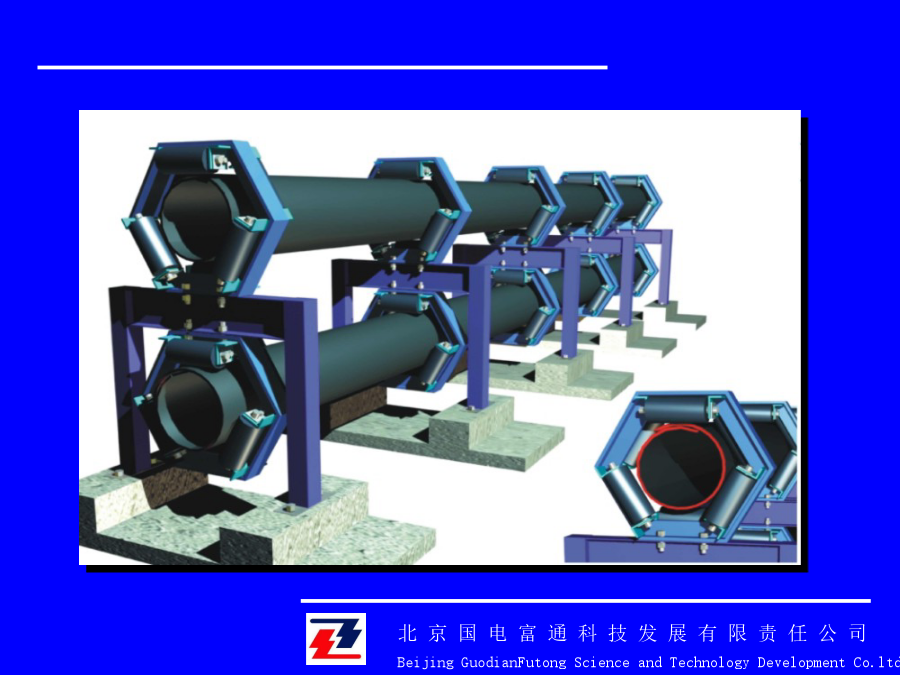

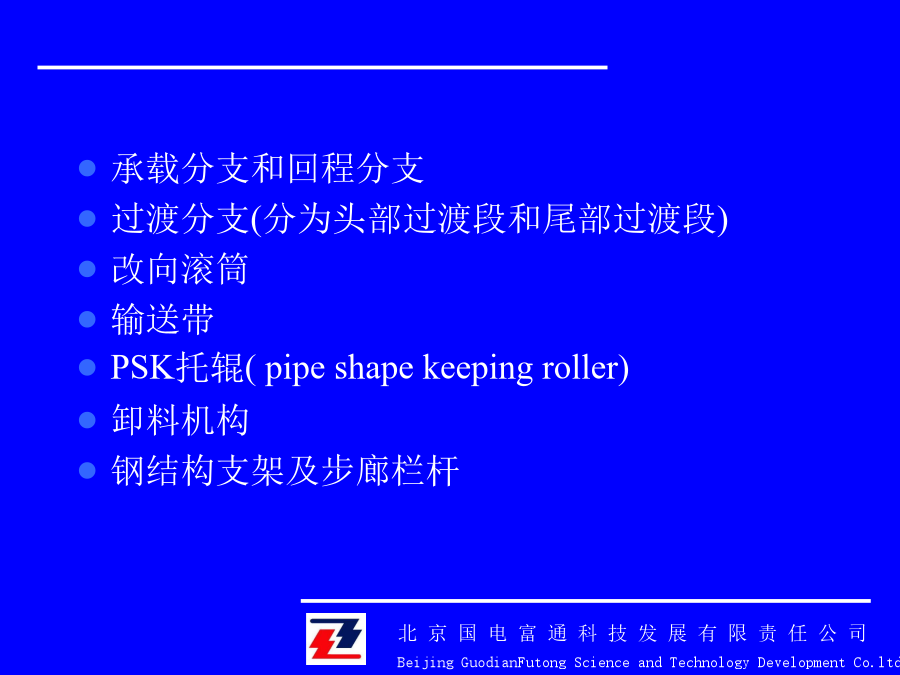

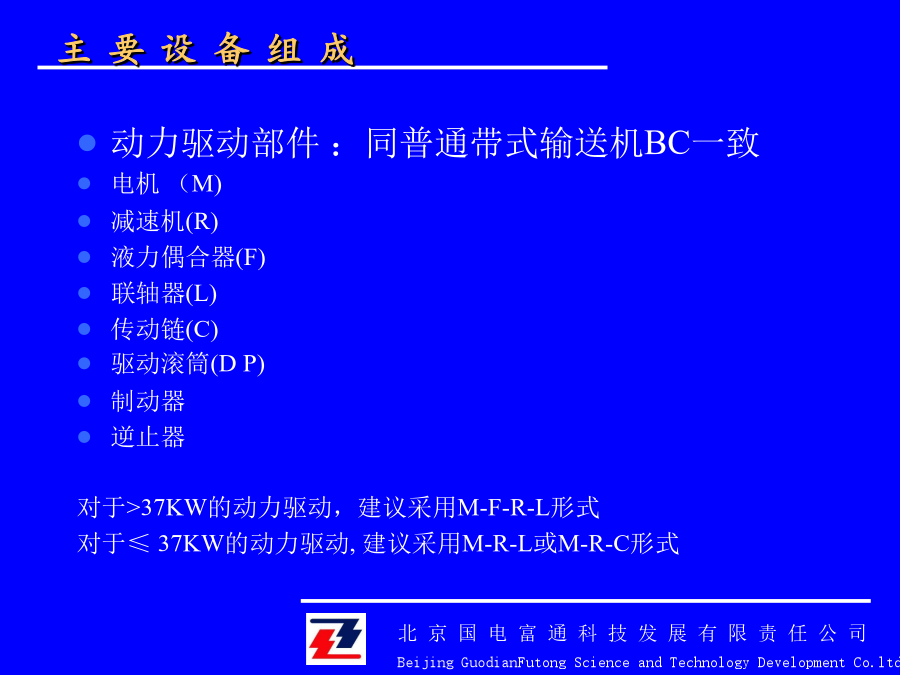

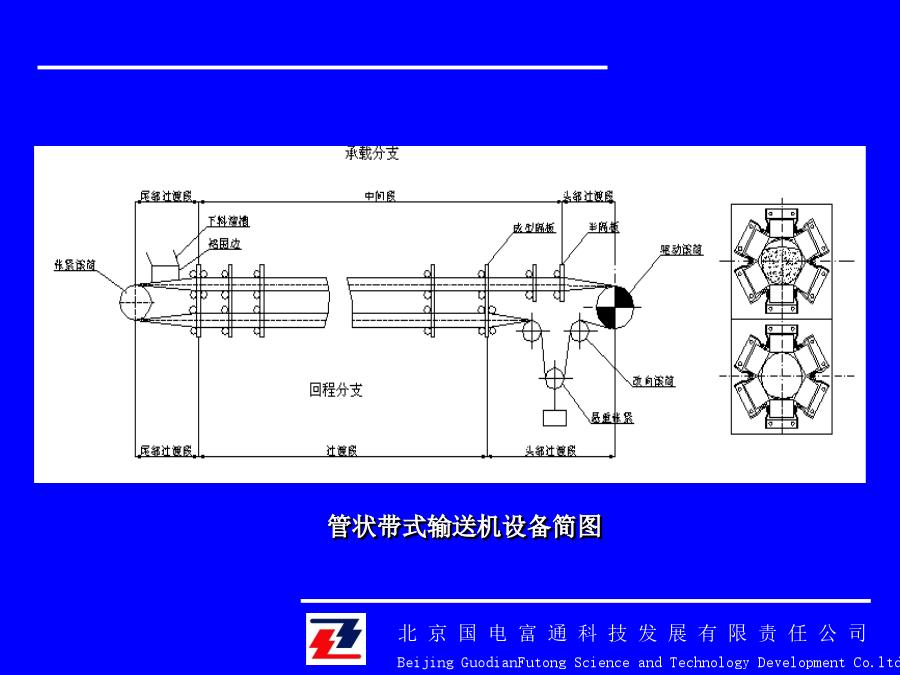

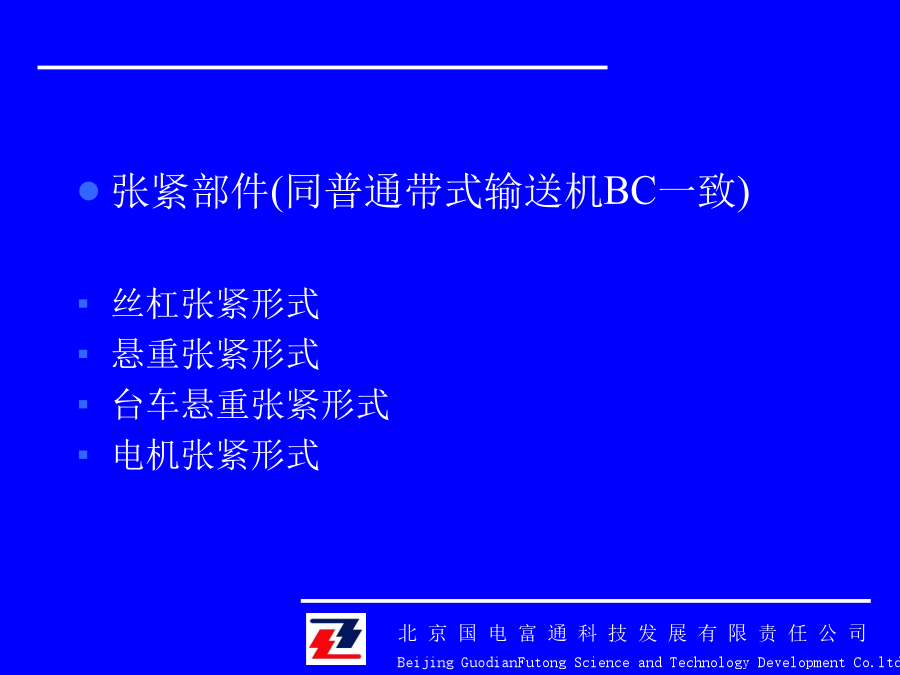

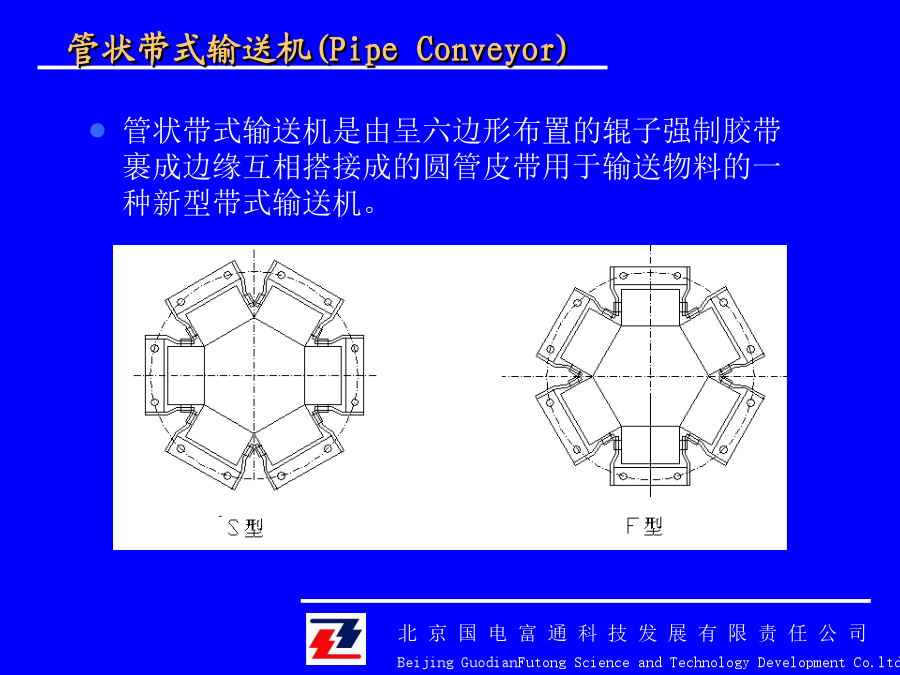

管状带式输送机及其关键技术内容简介前言管状带式输送机设备简图管状带式输送机是由呈六边形布置的辊子强制胶带裹成边缘互相搭接成的圆管皮带用于输送物料的一种新型带式输送机。主要设备组成张紧部件(同普通带式输送机BC一致)丝杠张紧形式悬重张紧形式台车悬重张紧形式电机张紧形式承载分支和回程分支过渡分支(分为头部过渡段和尾部过渡段)改向滚筒输送带PSK托辊(pipeshapekeepingroller)卸料机构钢结构支架及步廊栏杆检测元件(同普通带式输送机BC一致):带跑偏检测装置打滑检测装置撕裂保护装置溜槽堵塞保护装置料流检测装置行程开关双向拉绳开关声光报警关键设备：管状带式输送机的关键设备是采用耐久、刚性适度、质量可靠的专用管状输送皮带和高性能的托辊组。输送带：NN尼龙芯带、EP聚酯带、ST钢丝绳芯带。胶带应有良好的荷载支承性和成槽、成管性。PSK托辊：托辊在正常工作条件下的使用寿命不低于50000小时，在寿命期内损坏率不得超过5%，要求防水性好，摩擦系数小于0.019.管状带式输送技术主要特点可以实现长距离、大容量输送。可实现大倾角输送，最大倾角为30º，在同等输送高度的条件下，可以缩短输送路线和适应可复杂的工况。可实现不同物料之间的往返输送。设备在运行过程中噪音低，安全性能高，维护费用低，能耗同普通带式输送机相当。设备磨损低，零部件易更换，备件的要求量小，使用寿命长。管状带式输送机同普通带式输送机的主要区别7PC主要技术参数列表动张力计算转弯半径及转弯角度过渡段长度胶带的许用安全系数中间断面框架结构普通带式输送机的改造——回程管状带式输送技术RPC主要技术参数列表工程应用范围技术合作应用工程范例日本大分新日铁输送炭黑系统日本九州电力某电厂输煤系统日本中国电力输煤系统1日本中国电力输煤系统2工程业绩
