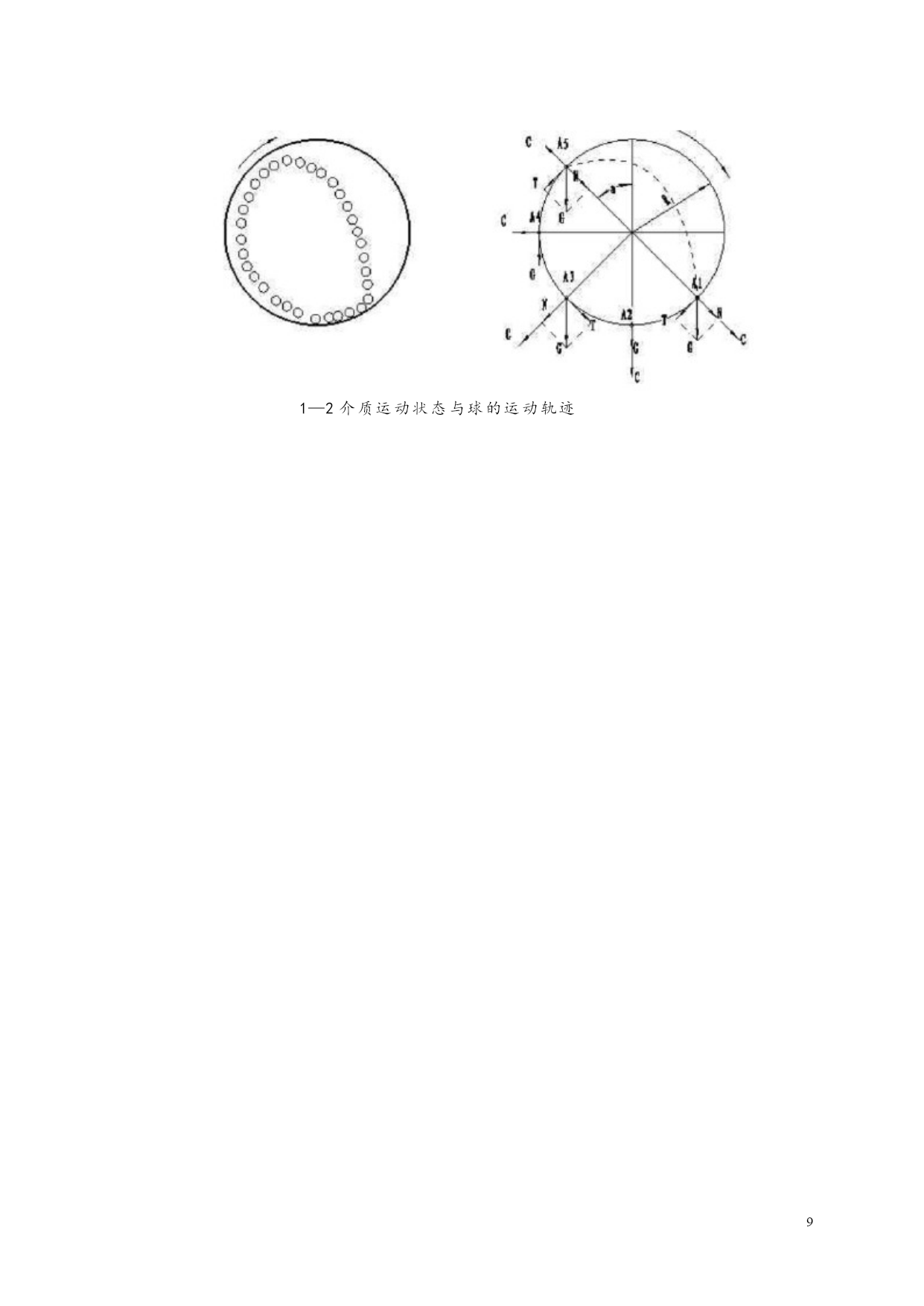

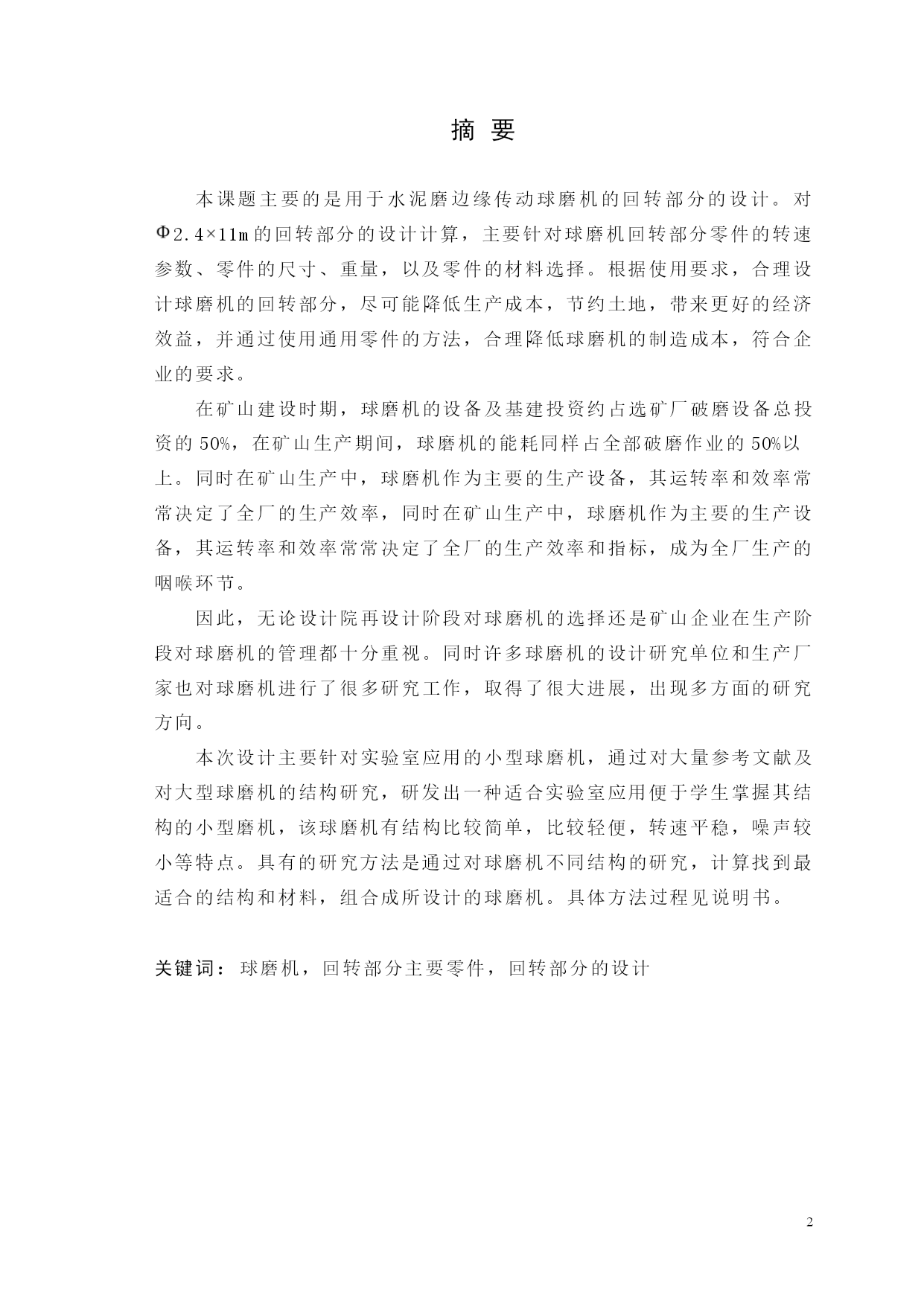

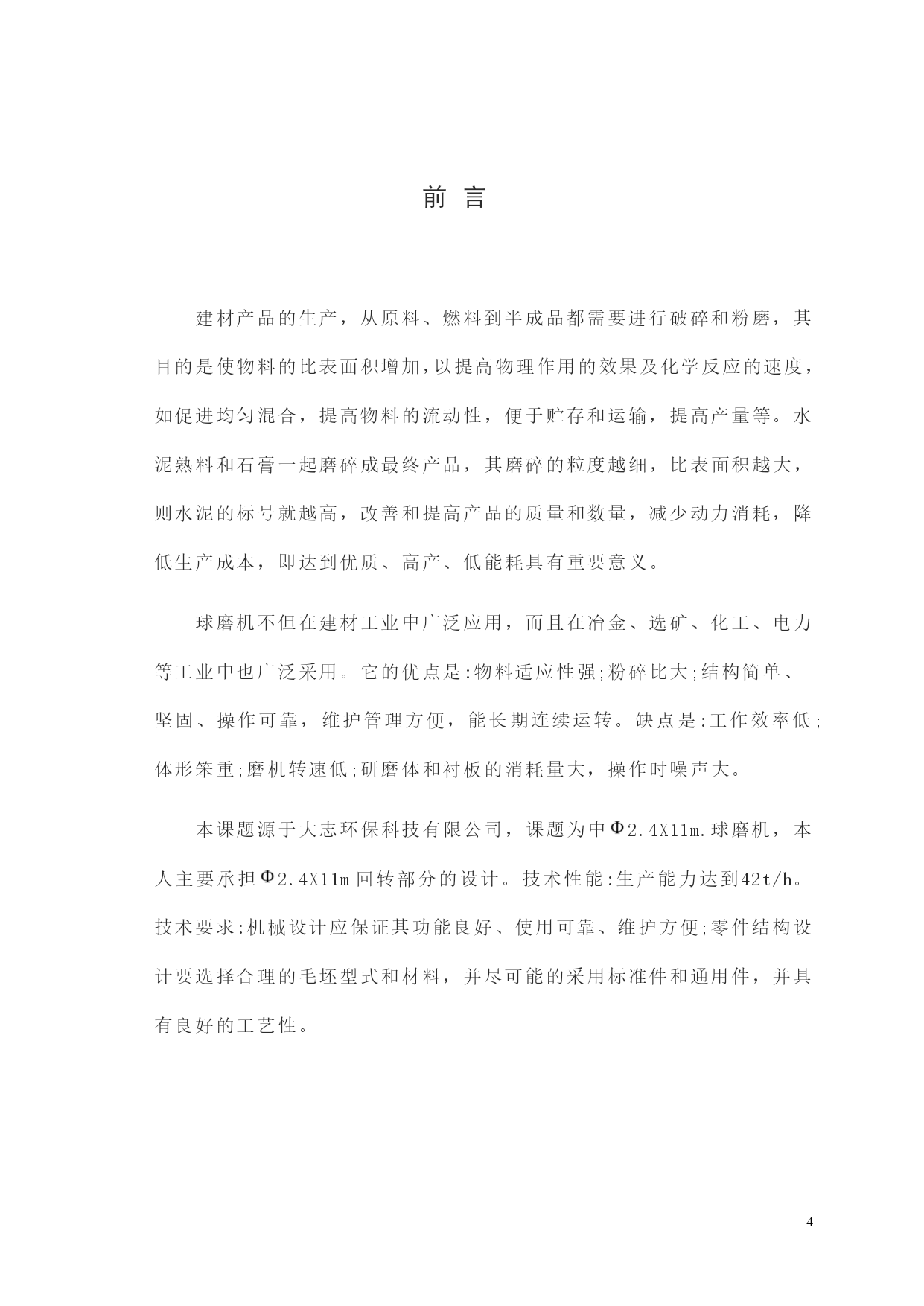

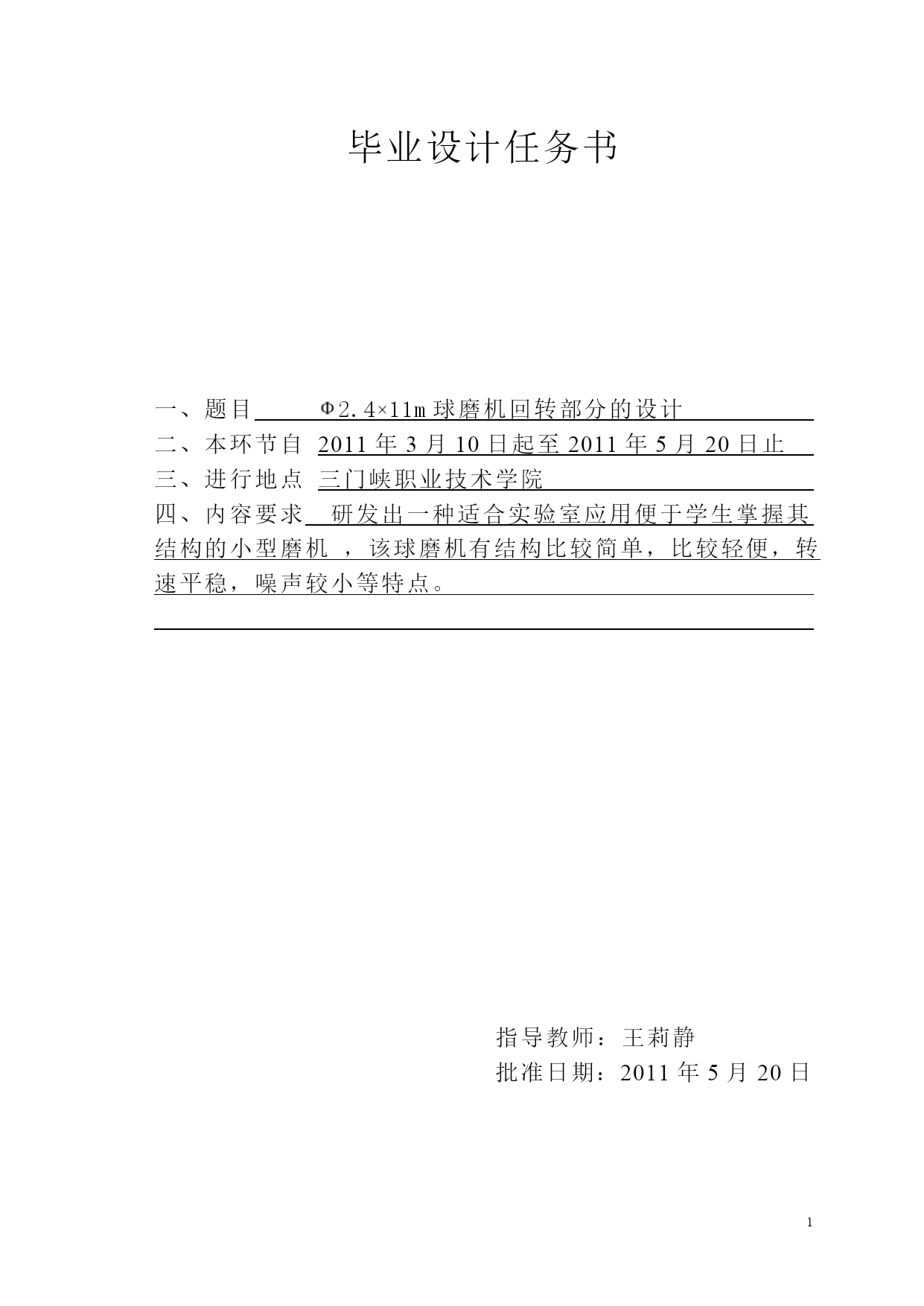

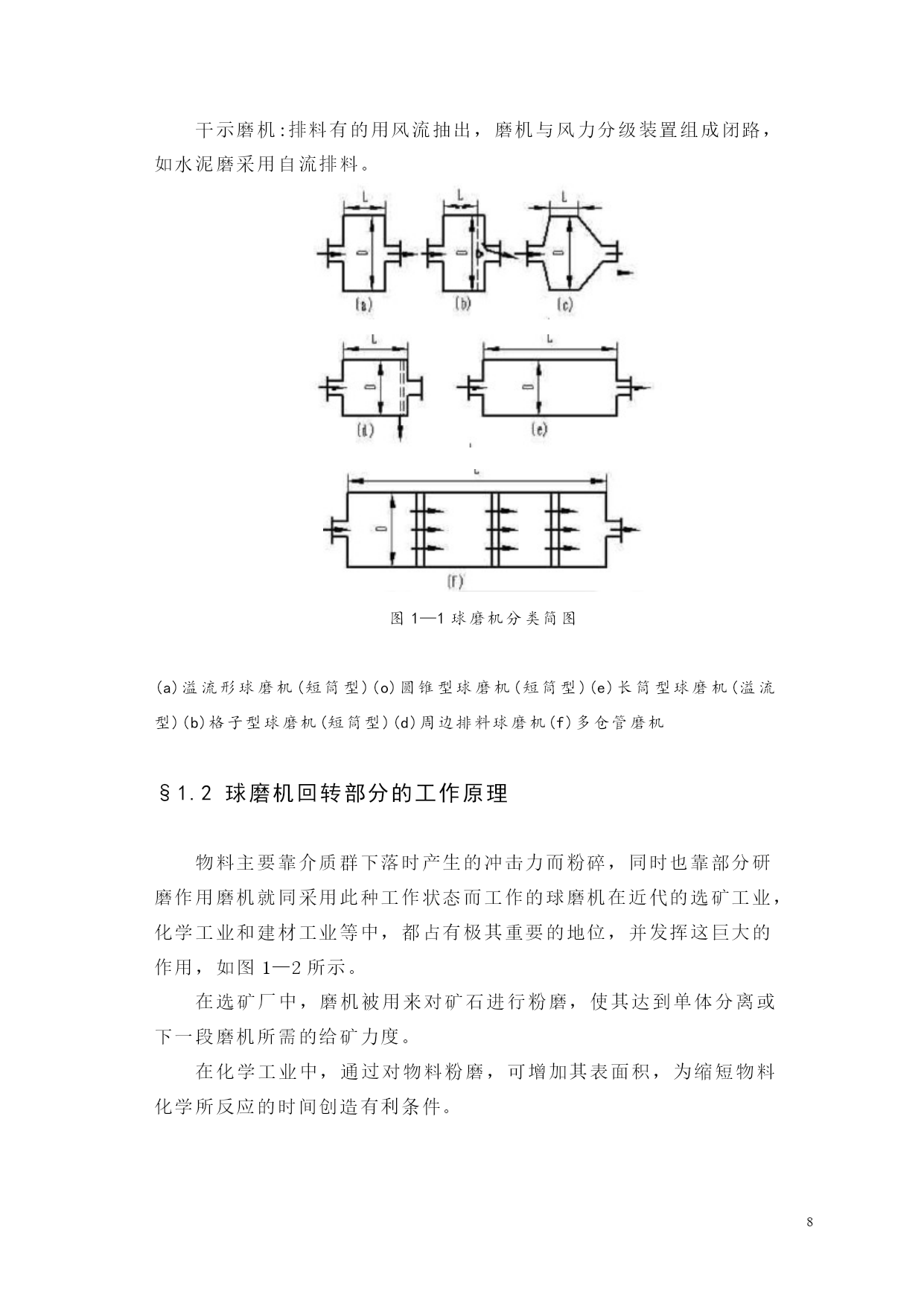

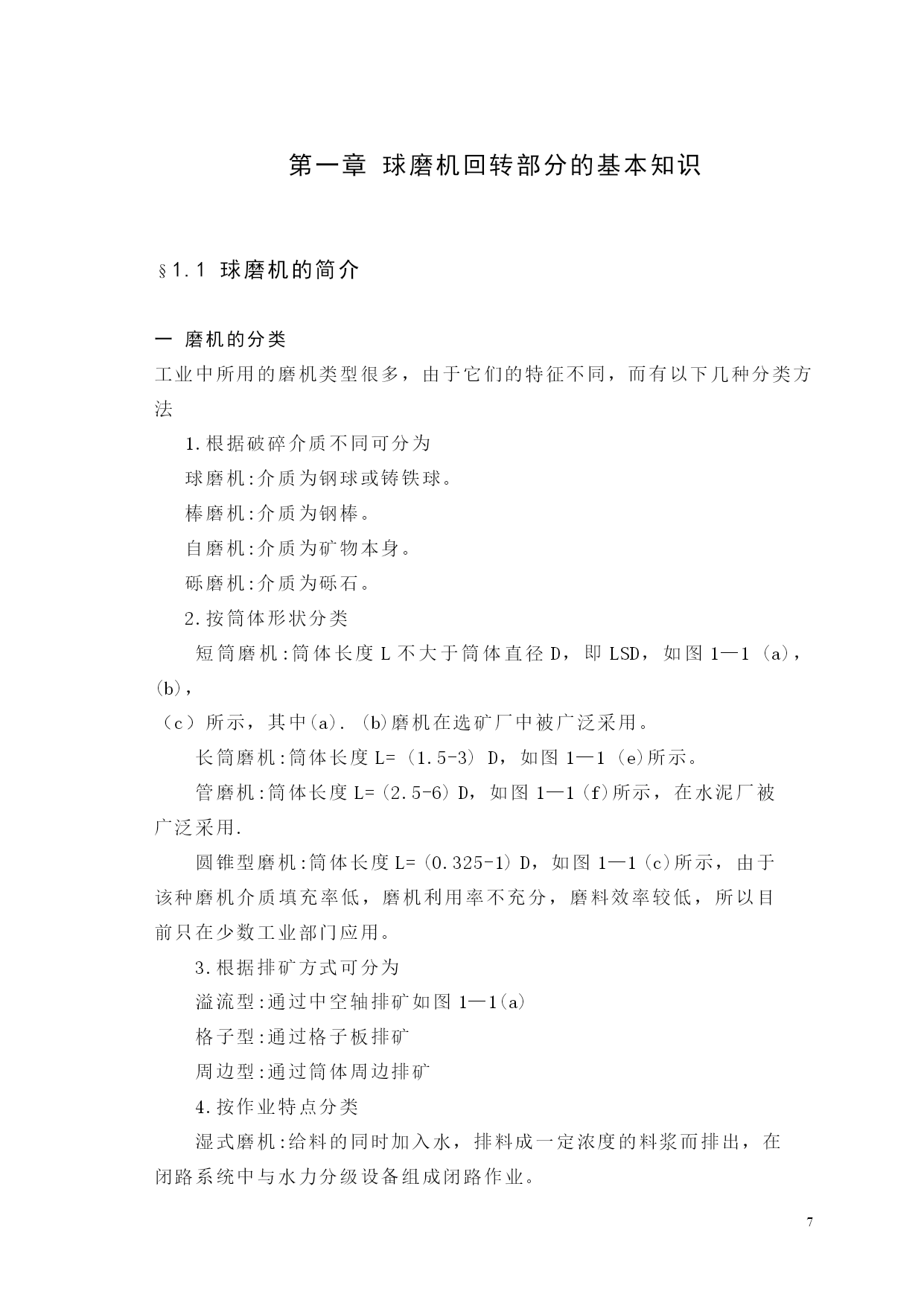

PAGE36河南科技大学毕业设计说明书（机电一体化工程）地市：三门峡准考证号：120110100355姓名：刘团结河南省高等教育自学考试毕业设计任务书题目2.411m球磨机回转部分的设计二、本环节自2011年3月10日起至2011年5月20日止进行地点三门峡职业技术学院内容要求研发出一种适合实验室应用便于学生掌握其结构的小型磨机，该球磨机有结构比较简单，比较轻便，转速平稳，噪声较小等特点。指导教师：王莉静批准日期：2011年5月20日摘要本课题主要的是用于水泥磨边缘传动球磨机的回转部分的设计。对2.411m的回转部分的设计计算，主要针对球磨机回转部分零件的转速参数、零件的尺寸、重量，以及零件的材料选择。根据使用要求，合理设计球磨机的回转部分，尽可能降低生产成本，节约土地，带来更好的经济效益，并通过使用通用零件的方法，合理降低球磨机的制造成本，符合企业的要求。在矿山建设时期，球磨机的设备及基建投资约占选矿厂破磨设备总投资的50%，在矿山生产期间，球磨机的能耗同样占全部破磨作业的50%以上。同时在矿山生产中，球磨机作为主要的生产设备，其运转率和效率常常决定了全厂的生产效率，同时在矿山生产中，球磨机作为主要的生产设备，其运转率和效率常常决定了全厂的生产效率和指标，成为全厂生产的咽喉环节。因此，无论设计院再设计阶段对球磨机的选择还是矿山企业在生产阶段对球磨机的管理都十分重视。同时许多球磨机的设计研究单位和生产厂家也对球磨机进行了很多研究工作，取得了很大进展，出现多方面的研究方向。本次设计主要针对实验室应用的小型球磨机，通过对大量参考文献及对大型球磨机的结构研究，研发出一种适合实验室应用便于学生掌握其结构的小型磨机，该球磨机有结构比较简单，比较轻便，转速平稳，噪声较小等特点。具有的研究方法是通过对球磨机不同结构的研究，计算找到最适合的结构和材料，组合成所设计的球磨机。具体方法过程见说明书。关键词：球磨机，回转部分主要零件，回转部分的设计ABSTRACTThistopicismainlyusedforcementmillofrotationpartedgetransmissionballmillthedesign.Toturn11m2.411mpart,mainlyforthedesignandcalculationofballmillrotarypartsofspeedparameters,partsandcomponents,size,weightofmaterialselection.Userequirements,reasonabledesign,aspartofthemillturnlowerproductioncost,savingland,bringbettereconomicbenefit,andthroughtheuseofgeneralpartsmethod,reasonablyreducecostofmanufacture,accordwiththeballmillbusinessrequirements.Therefore,nomatterdesigninstituteforballagaindesignstageofchoiceintheproductionstageorminingenterprisestogrindingmachineattachedimportancetothemanagement.KEYWORDS：Thedesignofballmill，Specificmethodsprocessseeinstructions，heballmillrotarybodydesign前言建材产品的生产，从原料、燃料到半成品都需要进行破碎和粉磨，其目的是使物料的比表面积增加，以提高物理作用的效果及化学反应的速度，如促进均匀混合，提高物料的流动性，便于贮存和运输，提高产量等。水泥熟料和石膏一起磨碎成最终产品，其磨碎的粒度越细，比表面积越大，则水泥的标号就越高，改善和提高产品的质量和数量，减少动力消耗，降低生产成本，即达到优质、高产、低能耗具有重要意义。球磨机不但在建材工业中广泛应用，而且在冶金、选矿、化工、电力等工业中也广泛采用。它的优点是:物料适应性强;粉碎比大;结构简单、坚固、操作可靠，维护管理方便，能长期连续运转。缺点是:工作效率低;体形笨重;磨机转速低;研磨体和衬板的消耗量大，操作时噪声大。本课题源于大志环保科技有限公司，课题为中2.4X11m.球磨机，本人主要承担2.4X11m回转部分的设计。技术性能:生产能力达到42t/h。技术要求:机械设计应保证其功能
