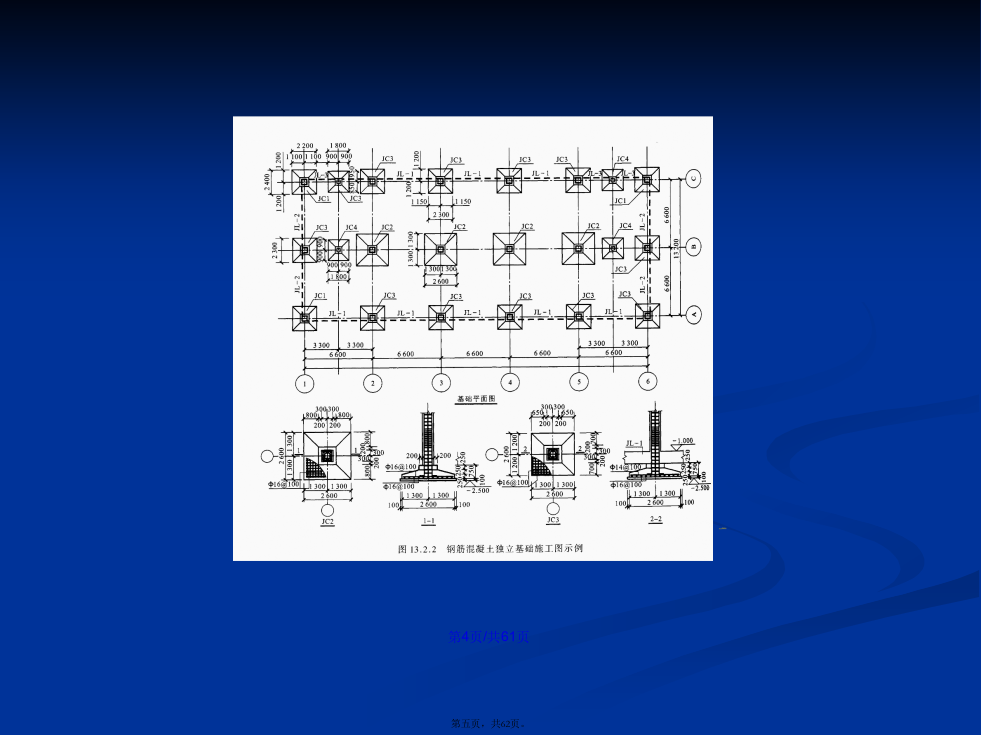

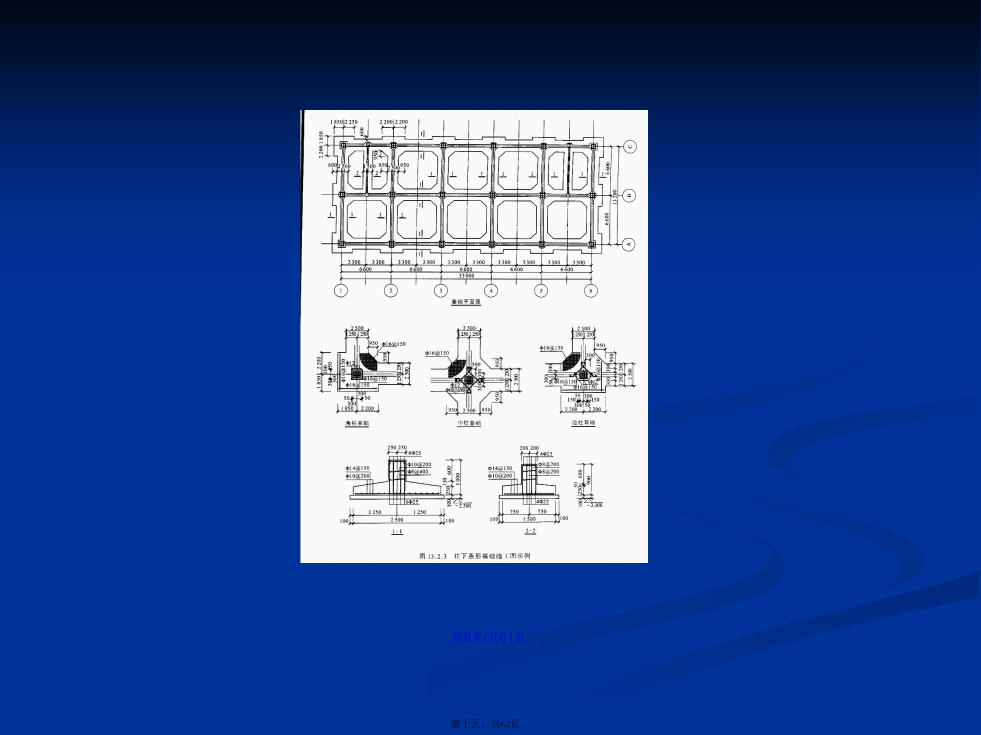

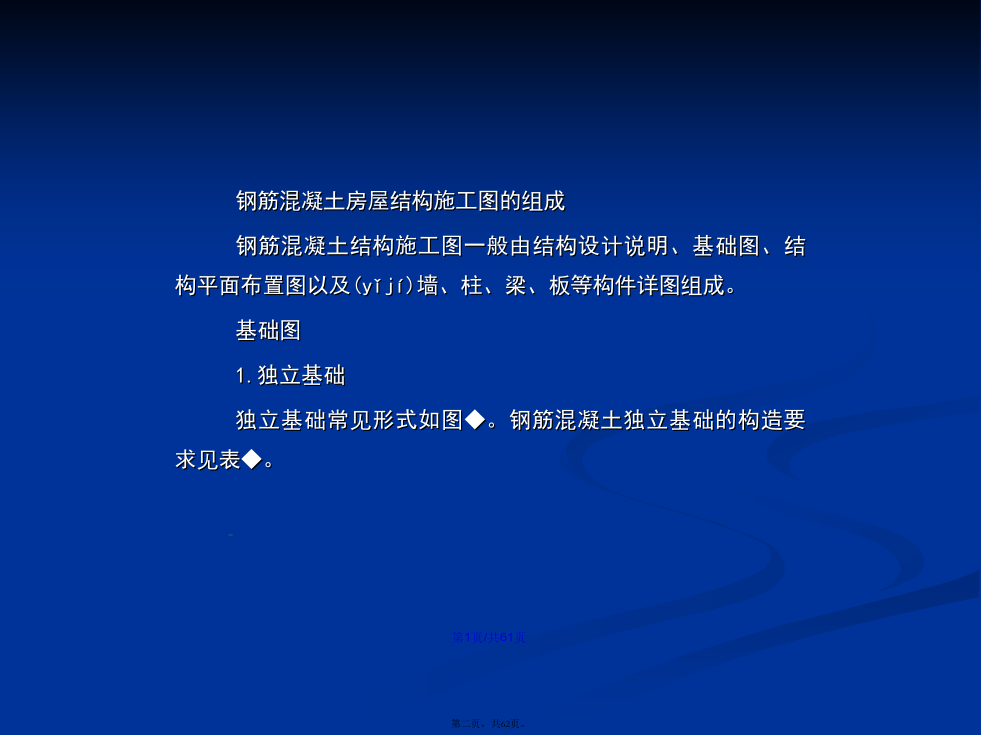

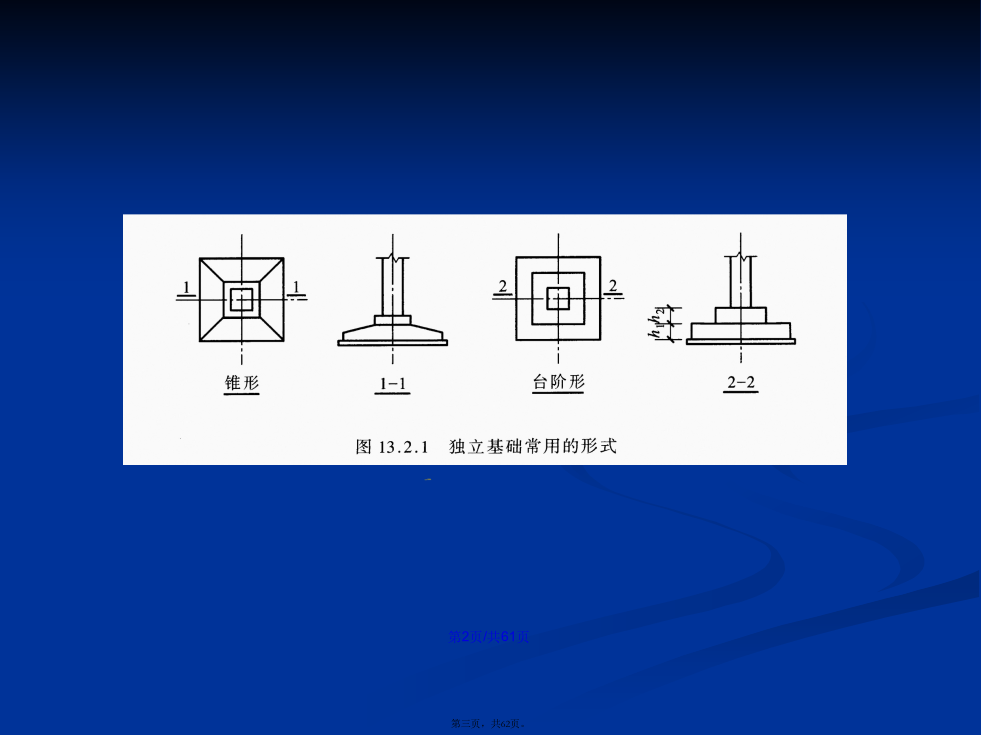

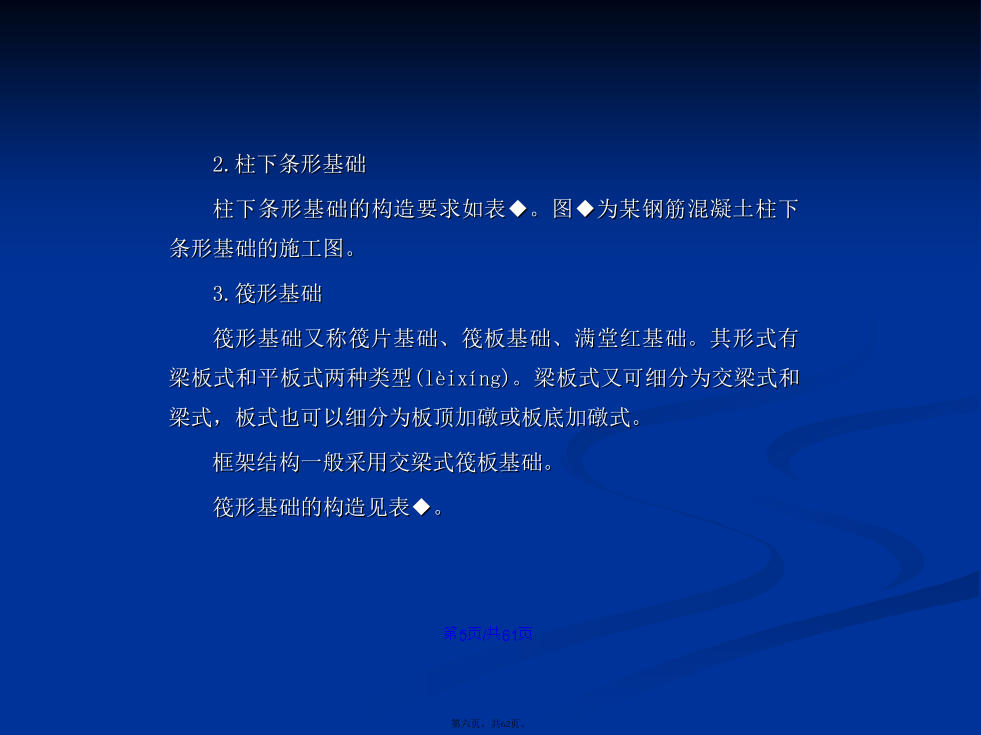

会计学钢筋混凝土房屋结构施工图的组成钢筋混凝土结构施工图一般由结构设计说明、基础图、结构平面布置图以及墙、柱、梁、板等构件详图组成。基础图1.独立基础独立基础常见形式如图◆。钢筋混凝土独立基础的构造要求见表◆。返回返回2.柱下条形基础柱下条形基础的构造要求如表◆。图◆为某钢筋混凝土柱下条形基础的施工图。3.筏形基础筏形基础又称筏片基础、筏板基础、满堂红基础。其形式有梁板式和平板式两种类型(lèixíng)。梁板式又可细分为交梁式和梁式，板式也可以细分为板顶加礅或板底加礅式。框架结构一般采用交梁式筏板基础。筏形基础的构造见表◆。图◆为交梁式筏板基础平面图。基础详图为基础剖面图、基础梁的配筋图以及柱的配筋图。返回返回/楼（屋）盖结构平面布置图楼（屋）盖结构布置图主要是表示楼（屋）盖各种构件的平面位置以及预留洞、预埋件等内容。梁、柱、墙结构详图采用平面整体表示方法（简称平法）绘制施工图时，可以在结构平面布置图上表示梁、柱、墙的施工详图。平面整体表示方法，将常用的结构处理方法，作为模块制成标准图。绘图时采用在平面图上直接标柱的方式来表示梁、柱、墙的配筋，使得详图表示规范化，同时大大地降低了绘图工作量。下面介绍平面整体的表示方法。返回1.柱平法施工图的表示方法柱子的平法表示方法有两种，一种称为列表注写方式，另一种称截面注写方式。应用时，柱子的编号要符合表的规定。(1)列表注写方式柱平法列表注写方式需要画出柱的平面布置图，并根据柱的类别按表的规则编号,同时要画出柱子结构层楼面标高和结构层高，参见图◆。（2）截面注写方式截面注写方式也需要画出柱的平面布置图，并进行编号同时(tóngshí)要画出柱子结构同时(tóngshí)要画出柱子结构层楼面标高和结构层高，参见图◆。柱类型2.梁平法施工图的表示方法梁平面整体配筋图是在梁平面布置图上采用平面注写方式或截面注写方式表达框架梁的截面尺寸、配筋的一种方法。图◆为采用传统方法表示框架梁的详图，需要画出框架梁的立面，根据配筋的变化需要画出断面图，并要表示梁的标高、钢筋的断点、并还需要画出钢筋简图或钢筋表。图◆是采用平面整体表示方法，平面注写方式表示同一根框架梁的施工图，除了不需要详细(xiángxì)画梁的立面和剖面外，还可以直接在平面图上标注。采用平法表示梁的施工图时，需要对梁进行分类与编号，其编号的方法应符合表◆的规定。图返回返回返回（1）平面注写方式平面注写方式包括集中标柱与原位标注两部分。集中标柱——表达梁的通用数值。原位标柱——表达梁的特殊数值。当集中标注的某项数值不适用于梁的某部位时，则将该项数值进行原位标柱，施工时原位标柱取值优先。返回1）集中标注集中标注的形式如图◆所示。①梁截面标准规则。当梁为等截面时，用b×h表示(biǎoshì)。当为加腋梁时用b×hYc1×c2表示(biǎoshì)，其中c1为腋长，c2为腋高（图◆）。当有悬挑梁且根部和端部不同时，用斜线分割根部与端部的高度值，即b×h1/h2。KL-1(3)300×600——梁编号(biānhào)（跨数）截面宽×高。φ8@100/200(2)——箍筋直径、加密区间距/非加密区间距（箍筋肢数）。2Φ25——通长筋根数、直径。G2φ12——构造钢筋根数、直径。（-0.05）——梁顶标高与结构层标高的差值，负号表示低于结构层标高。②箍筋的标柱规则当箍筋分为加密区和非加密区时，用斜线“/”分隔，肢数写在括号内。当抗震结构中的框架梁采用不同的箍筋间距和肢数时，也可用斜线“/”将其分隔开表示。例如13φ8@150/200(4)，表示梁的两端各有13个φ8箍筋，间距为150；梁跨中箍的间距为200，全部为4肢箍。又如13φ8@150(4)/150(2)，表示梁两端各有13个φ8的4肢箍，间距150；梁跨中为φ8双肢箍箍筋间距为150。③梁上部通长筋和架立筋的标注规则在梁上部既有通长钢筋又有架立筋时，用“+”号相联标柱，并将通长筋写在“+”号前面(qiánmian)，架立筋写在“+”号后面并加括号。例如，当梁配置四肢箍时，用2φ22+（2φ12）表示，其中2φ22为通长筋，（2φ12）为架立钢筋。图◆上部、下部纵筋均为通长筋的表示若梁上部仅有架立筋无通长钢筋，则全部写入括号内。当梁的上部纵向钢筋和下部纵向钢筋均为通长
