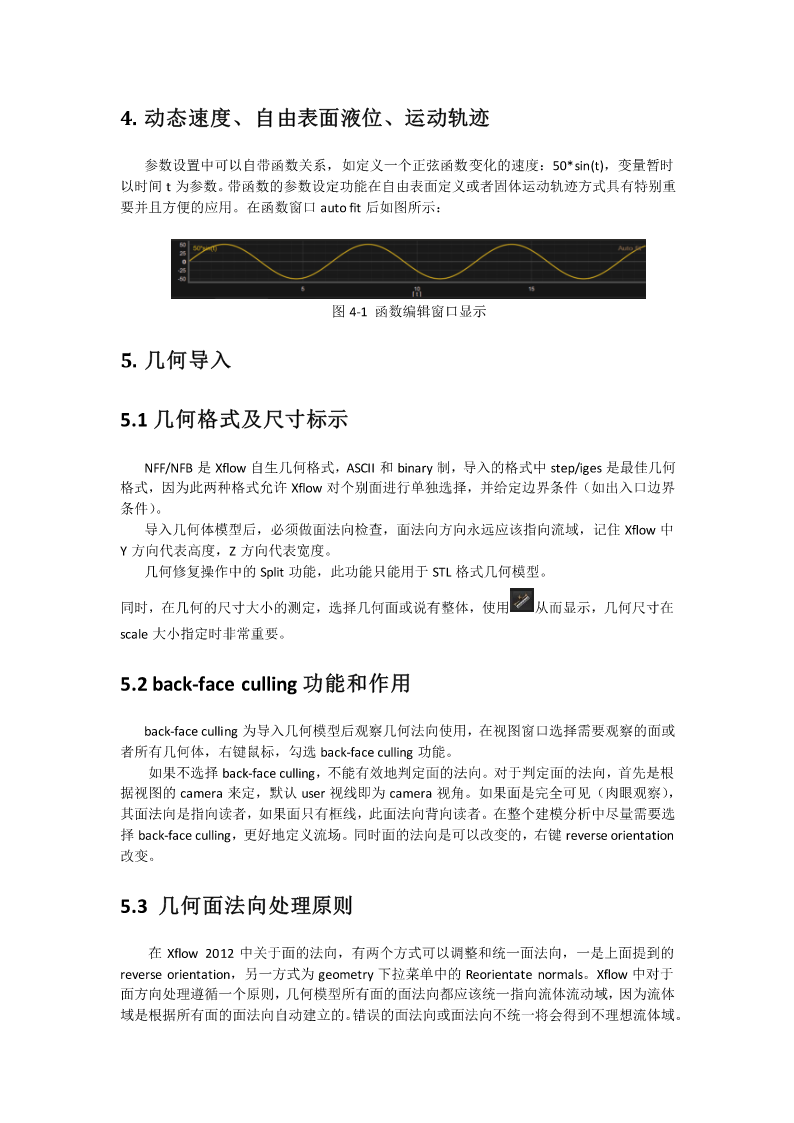

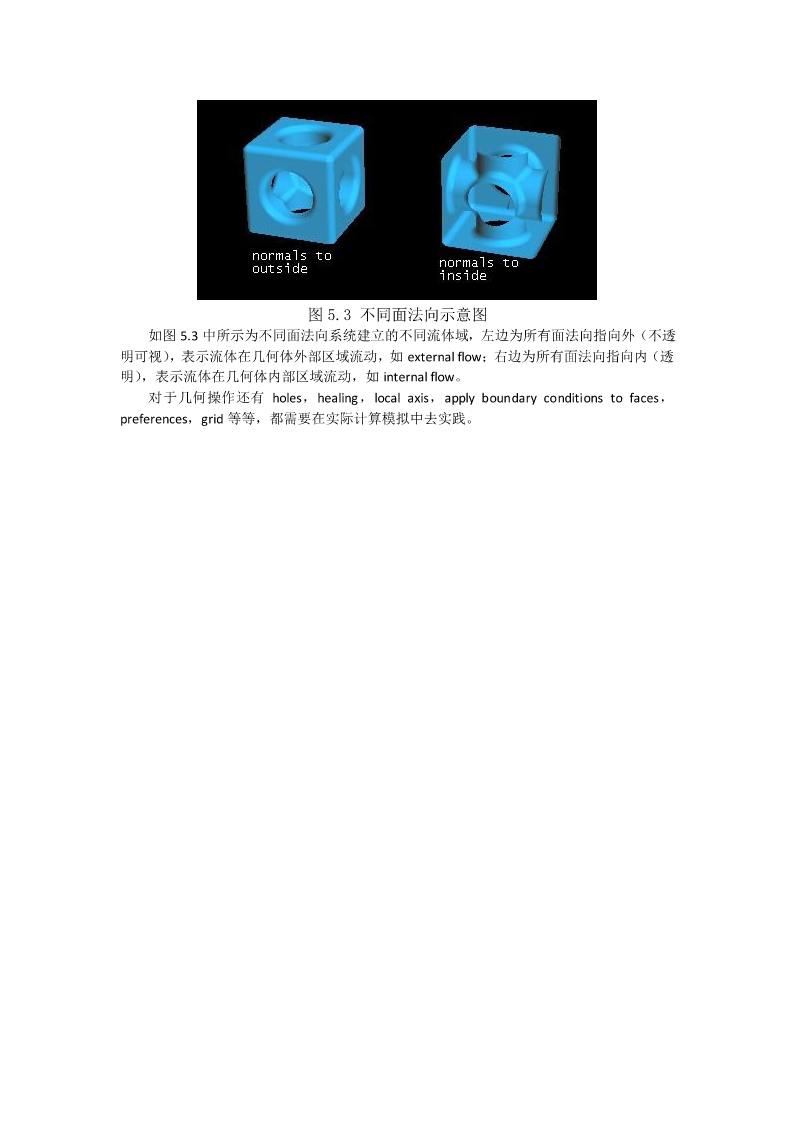

Xflow_2012学习资料自编（一）1.缺点1.1材料属性库材料定义时，没有固定的材料库，需要对相应的材料（空气、水）给定物化特性参数。1.2撤销操作Xflow2012所有操作几何修改等操作，都没有返回或者撤销命令，如果发现错误，只能删除或者重新操作。不过在几何应用边界条件时候是有通常的undo/redo等常规选项。1.3复杂几何内流场处理对于具有复杂几何模型，多出口，多入口流场分析问题，采用内单相内流场模型，内流场的设定问题怎么解决。1.4收敛标准对于所有的计算结果和迭代步数都没有一个监视过程，而且收敛没有合理可判定的标准。只能通过后处理判定固定点上函数变量判定。2.计算模拟时间和步长设置问题Xflow里面在simulation框里面，simulationtime可以设置模拟计算时间，Simulation框下面的storedata里面有个图像帧频率和Numericaldatafrequency可以来设置模拟的时间步长。总的迭代步数：模拟时间*帧频率3.Xflow_2012图形窗口缩放、旋转、平移无论缩放、旋转、平移操作都需要按住Alt键，Alt+左键鼠标为旋转，Alt+中间鼠标为平移，Alt+右键鼠标为缩放4.动态速度、自由表面液位、运动轨迹参数设置中可以自带函数关系，如定义一个正弦函数变化的速度：50*sin(t)，变量暂时以时间t为参数。带函数的参数设定功能在自由表面定义或者固体运动轨迹方式具有特别重要并且方便的应用。在函数窗口autofit后如图所示：图4-1函数编辑窗口显示5.几何导入5.1几何格式及尺寸标示NFF/NFB是Xflow自生几何格式，ASCII和binary制，导入的格式中step/iges是最佳几何格式，因为此两种格式允许Xflow对个别面进行单独选择，并给定边界条件（如出入口边界条件）。导入几何体模型后，必须做面法向检查，面法向方向永远应该指向流域，记住Xflow中Y方向代表高度，Z方向代表宽度。几何修复操作中的Split功能，此功能只能用于STL格式几何模型。同时，在几何的尺寸大小的测定，选择几何面或说有整体，使用从而显示，几何尺寸在scale大小指定时非常重要。5.2back-faceculling功能和作用back-faceculling为导入几何模型后观察几何法向使用，在视图窗口选择需要观察的面或者所有几何体，右键鼠标，勾选back-faceculling功能。如果不选择back-faceculling，不能有效地判定面的法向。对于判定面的法向，首先是根据视图的camera来定，默认user视线即为camera视角。如果面是完全可见（肉眼观察），其面法向是指向读者，如果面只有框线，此面法向背向读者。在整个建模分析中尽量需要选择back-faceculling，更好地定义流场。同时面的法向是可以改变的，右键reverseorientation改变。5.3几何面法向处理原则在Xflow2012中关于面的法向，有两个方式可以调整和统一面法向，一是上面提到的reverseorientation，另一方式为geometry下拉菜单中的Reorientatenormals。Xflow中对于面方向处理遵循一个原则，几何模型所有面的面法向都应该统一指向流体流动域，因为流体域是根据所有面的面法向自动建立的。错误的面法向或面法向不统一将会得到不理想流体域。图5.3不同面法向示意图如图5.3中所示为不同面法向系统建立的不同流体域，左边为所有面法向指向外（不透明可视），表示流体在几何体外部区域流动，如externalflow；右边为所有面法向指向内（透明），表示流体在几何体内部区域流动，如internalflow。对于几何操作还有holes，healing，localaxis，applyboundaryconditionstofaces，preferences，grid等等，都需要在实际计算模拟中去实践。
