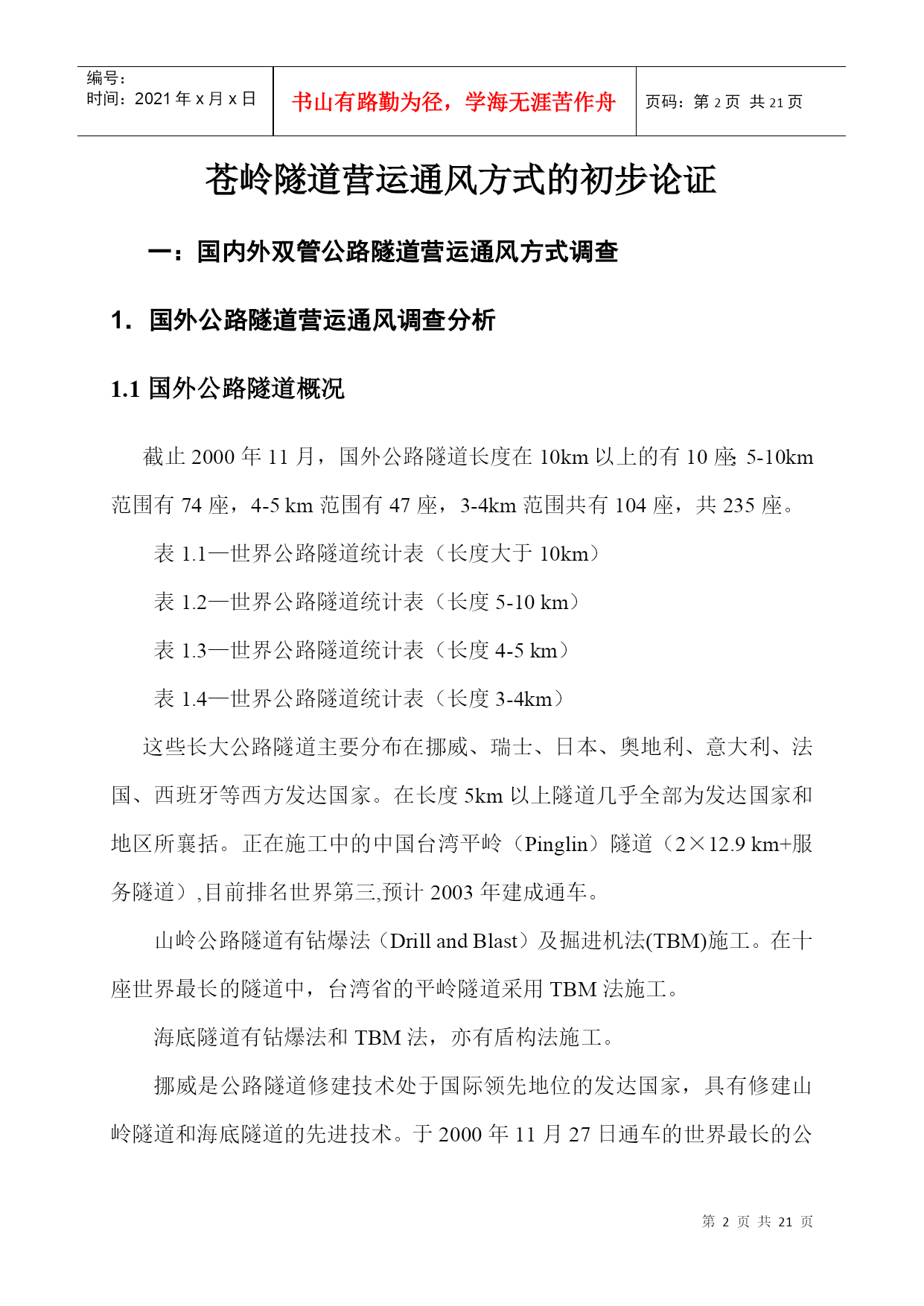

编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第PAGE21页共NUMPAGES21页第PAGE\*MERGEFORMAT21页共NUMPAGES\*MERGEFORMAT21页苍岭隧道营运通风方式的初步论证一：国内外双管公路隧道营运通风方式调查1．国外公路隧道营运通风调查分析1.1国外公路隧道概况截止2000年11月，国外公路隧道长度在10km以上的有10座；5-10km范围有74座，4-5km范围有47座，3-4km范围共有104座，共235座。表1.1—世界公路隧道统计表（长度大于10km）表1.2—世界公路隧道统计表（长度5-10km）表1.3—世界公路隧道统计表（长度4-5km）表1.4—世界公路隧道统计表（长度3-4km）这些长大公路隧道主要分布在挪威、瑞士、日本、奥地利、意大利、法国、西班牙等西方发达国家。在长度5km以上隧道几乎全部为发达国家和地区所襄括。正在施工中的中国台湾平岭（Pinglin）隧道（2×12.9km+服务隧道）,目前排名世界第三,预计2003年建成通车。山岭公路隧道有钻爆法（DrillandBlast）及掘进机法(TBM)施工。在十座世界最长的隧道中，台湾省的平岭隧道采用TBM法施工。海底隧道有钻爆法和TBM法，亦有盾构法施工。挪威是公路隧道修建技术处于国际领先地位的发达国家，具有修建山岭隧道和海底隧道的先进技术。于2000年11月27日通车的世界最长的公路隧道Laerdal隧道，为单管双向交通隧道全长为24.5km，该隧道按钻爆法掘进、钢纤维加筋射砼作永久衬砌支护（挪威法）。排名世界第三名台湾省平岭隧道，为高速公路（双管正线+服务避难隧道）隧道，为三管一次建成，应该说是世界规模最大的高等级公路隧道。在海底隧道方面，挪威亦处于领先的地位，其次为日本。在世界长度3km以上的十六座海底隧道中，挪威占12座。日本东京湾海底隧道（2×9.5km）,按盾构法施工,为世界最长的海底隧道。1.2国外公路隧道通风调查本报告列出了国外最长隧道（前10名）以及其它一些著名隧道使用的通风方式，见《世界部分隧道通风统计表》（表2.2.1）。公路隧道通风方式有横向通风和纵向通风两大类。隧道是狭长的管状构造物，隧道通风主要解决两类问题：正常交通条件下隧道内空气清洁，符合工业环境标准；在火灾等重大事故条件下如何防灾。在考虑通风方式时必须考虑火灾问题。通风对防灾是有利还是不利，如何辩证地解决这个问题与国家的经济发展水平和技术手段息息相关，从国外公路隧道通风发展历程充分显示了这点。1．横向通风方式（包括全横向和半横向通风）隧道断面内设专门通风道和排风道，清鲜空气可通过隧道断而上通风道/排风道，进行横向道排风。当通风气流全部为横向流动时，称全横向通风。当仅有送风道或排风道，气流部分从送风道或排风道流动，部分通过隧道纵向流动排出洞外时称半横向通风。横向通风气流主要为横向流动，故发生火灾时排风道成为排烟道，烟雾沿隧道方向蔓延要小一些，防火要好。这个观点在早期的欧州国家隧道工程中根深蒂固。横向通风因在隧道断面要多增加通风道排风道，以及配套通风设施，故土建投资亦是高昂的，因不能或/仅部分使用隧道汽车活塞风（交通风），而通风效率低下，耗能大，营运费用开支大。在80年代以前几乎所有的长度大于3km公路隧道均采用横向通风方式（或半横和全横通风以及组合）。尤其是单管双向交通隧道均采用横向通风。著名的有瑞士圣哥达隧道(St.Gotthard),全长16.9km,穿越瑞士阿尔卑斯山，为单管双向行车隧道，于1980年9月5日通车。隧道采用全横向通风方式，整个通风系统由6个通风站(4个竖井通风站+2个洞口通风站)共22个送/排风机向隧道通风，每15min可换气一次，新鲜空气从通风站向隧道洞内送风道送风，送风道每8m开口一处喷入新鲜空气，隧道拱顶排风道每16m一处设排风口排风。因考虑紧急状况，隧道设置一条与隧道平行的服务隧道（宽2.6m，高3m），共有66处横通道与主隧道相连，供火灾时疏散与救援。圣哥达隧道为洲际公路（通往意大利），交通量逐年增长。据统计1989年7月29号日交通量已达37324辆，安全问题日益严重。圣哥达隧道自1980年开通十多年来，已发生6次严重火灾。1984年4月2日发生的严重火灾，一辆卡车燃烧毁坏，隧道吊顶电气设备受损，幸好人员及时从平行的服务水平隧道疏散，火灾迅速控制，并在五小时后重新开通。但是，1999年3月24日发生的位于法国-意大利边界的著名的勃朗峰隧道（MontBlanc）(隧道长度11.6km，单管双车道+服务隧道，1965年7月开通)火灾却是让世界震惊的特大火灾。其严重程度是前所未有的：有34人伤亡。隧道严重受损，长时
