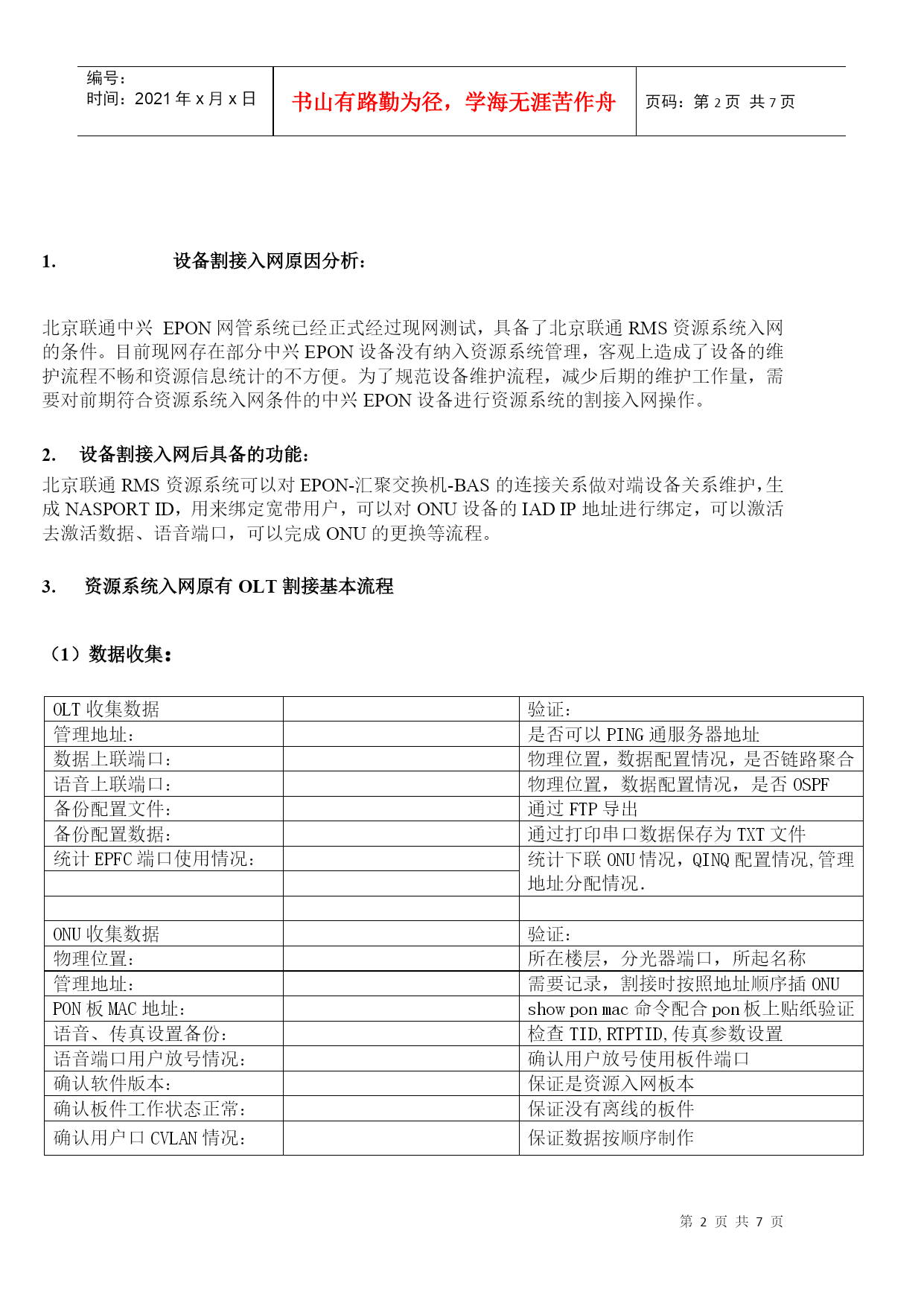

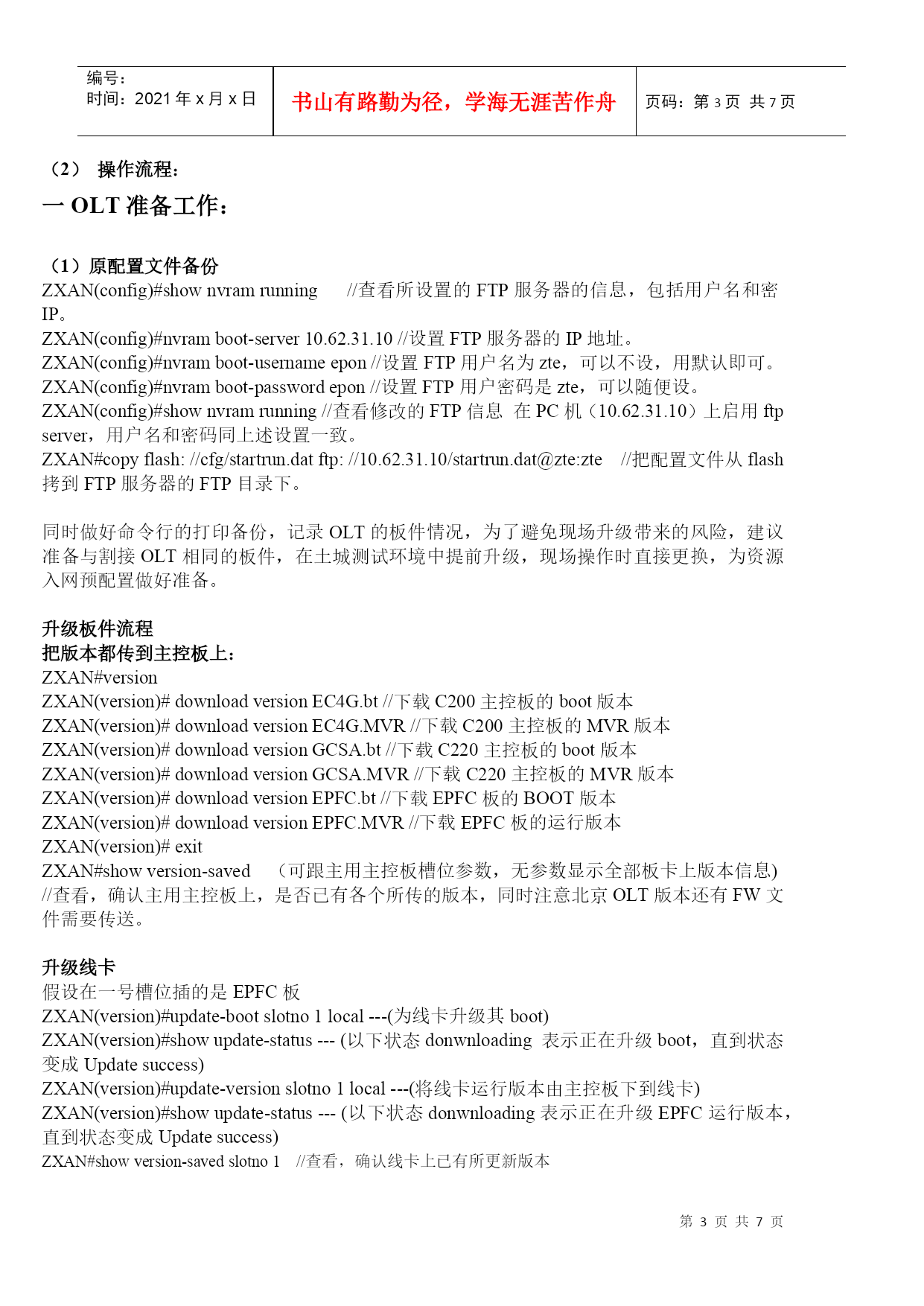

编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第PAGE7页共NUMPAGES7页第PAGE\*MERGEFORMAT7页共NUMPAGES\*MERGEFORMAT7页北京联通EPON资源系统割接方案（V1.1.3）设备割接入网原因分析：北京联通中兴EPON网管系统已经正式经过现网测试，具备了北京联通RMS资源系统入网的条件。目前现网存在部分中兴EPON设备没有纳入资源系统管理，客观上造成了设备的维护流程不畅和资源信息统计的不方便。为了规范设备维护流程，减少后期的维护工作量，需要对前期符合资源系统入网条件的中兴EPON设备进行资源系统的割接入网操作。设备割接入网后具备的功能：北京联通RMS资源系统可以对EPON-汇聚交换机-BAS的连接关系做对端设备关系维护，生成NASPORTID，用来绑定宽带用户，可以对ONU设备的IADIP地址进行绑定，可以激活去激活数据、语音端口，可以完成ONU的更换等流程。资源系统入网原有OLT割接基本流程（1）数据收集：OLT收集数据验证：管理地址：是否可以PING通服务器地址数据上联端口：物理位置，数据配置情况，是否链路聚合语音上联端口：物理位置，数据配置情况，是否OSPF备份配置文件：通过FTP导出备份配置数据：通过打印串口数据保存为TXT文件统计EPFC端口使用情况：统计下联ONU情况，QINQ配置情况,管理地址分配情况．ONU收集数据验证：物理位置：所在楼层，分光器端口，所起名称管理地址：需要记录，割接时按照地址顺序插ONUPON板MAC地址：showponmac命令配合pon板上贴纸验证语音、传真设置备份：检查TID,RTPTID,传真参数设置语音端口用户放号情况：确认用户放号使用板件端口确认软件版本：保证是资源入网板本确认板件工作状态正常：保证没有离线的板件确认用户口CVLAN情况：保证数据按顺序制作（2）操作流程：一OLT准备工作：（1）原配置文件备份ZXAN(config)#shownvramrunning//查看所设置的FTP服务器的信息，包括用户名和密IP。ZXAN(config)#nvramboot-server10.62.31.10//设置FTP服务器的IP地址。ZXAN(config)#nvramboot-usernameepon//设置FTP用户名为zte，可以不设，用默认即可。ZXAN(config)#nvramboot-passwordepon//设置FTP用户密码是zte，可以随便设。ZXAN(config)#shownvramrunning//查看修改的FTP信息在PC机（10.62.31.10）上启用ftpserver，用户名和密码同上述设置一致。ZXAN#copyflash://cfg/startrun.datftp://10.62.31.10/startrun.dat@zte:zte//把配置文件从flash拷到FTP服务器的FTP目录下。同时做好命令行的打印备份，记录OLT的板件情况，为了避免现场升级带来的风险，建议准备与割接OLT相同的板件，在土城测试环境中提前升级，现场操作时直接更换，为资源入网预配置做好准备。升级板件流程把版本都传到主控板上：ZXAN#versionZXAN(version)#downloadversionEC4G.bt//下载C200主控板的boot版本ZXAN(version)#downloadversionEC4G.MVR//下载C200主控板的MVR版本ZXAN(version)#downloadversionGCSA.bt//下载C220主控板的boot版本ZXAN(version)#downloadversionGCSA.MVR//下载C220主控板的MVR版本ZXAN(version)#downloadversionEPFC.bt//下载EPFC板的BOOT版本ZXAN(version)#downloadversionEPFC.MVR//下载EPFC板的运行版本ZXAN(version)#exitZXAN#showversion-saved（可跟主用主控板槽位参数，无参数显示全部板卡上版本信息)//查看，确认主用主控板上，是否已有各个所传的版本，同时注意北京OLT版本还有FW文件需要传送。升级线卡假设在一号槽位插的是EPFC板ZXAN(version)#update-bootslotno1local---(为线卡升级其boot)ZXAN(version)#showupdate-status---(以下状态donwnloading表示正在升级boot，
