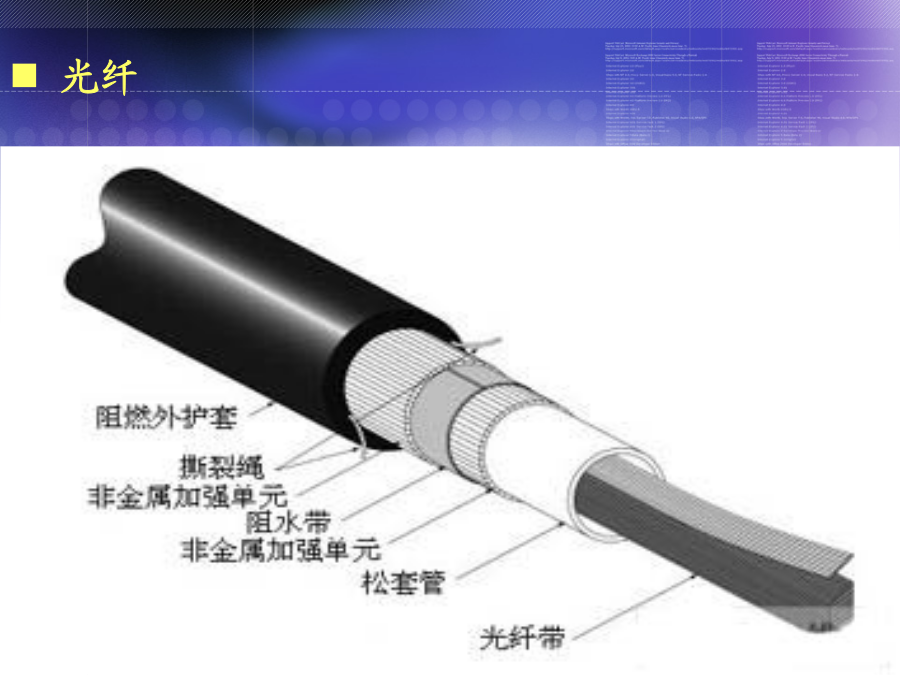

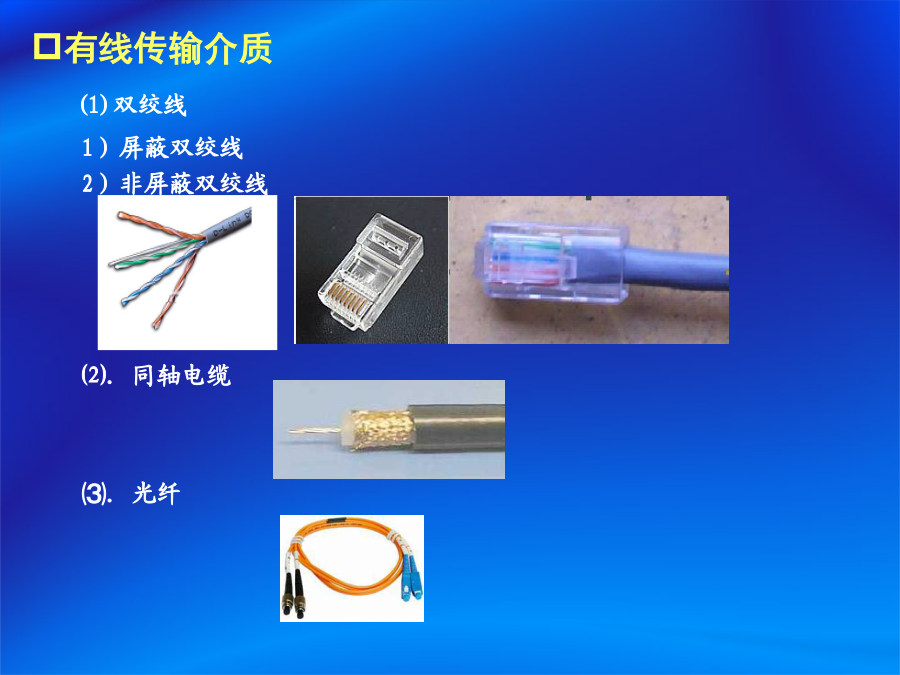

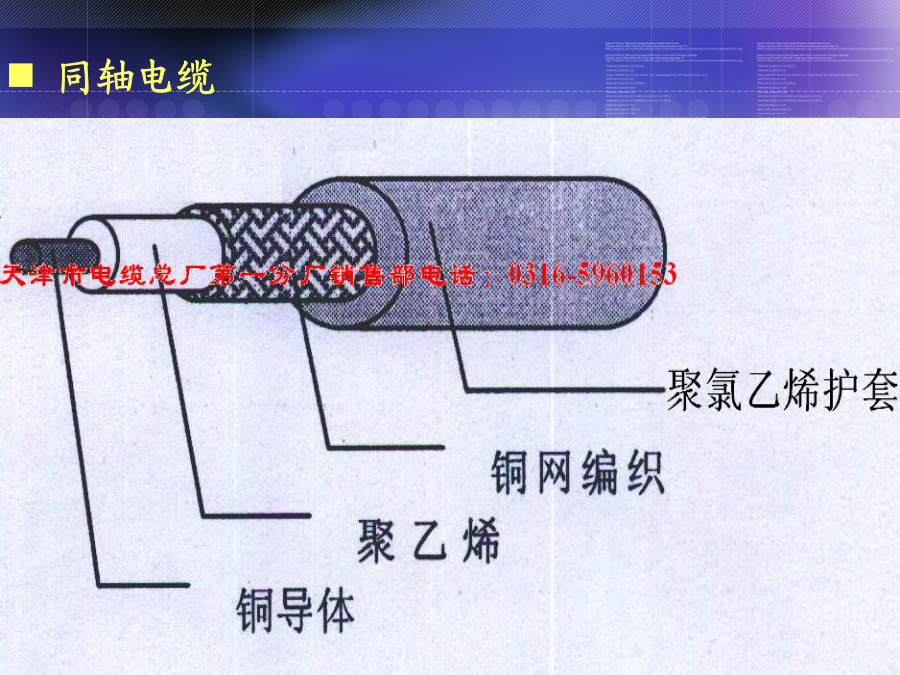

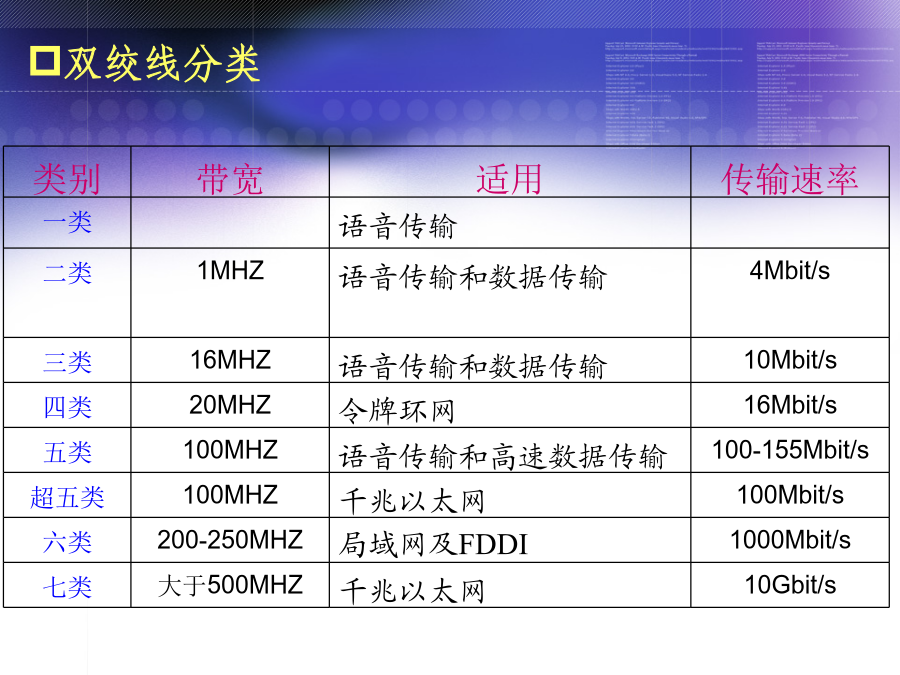

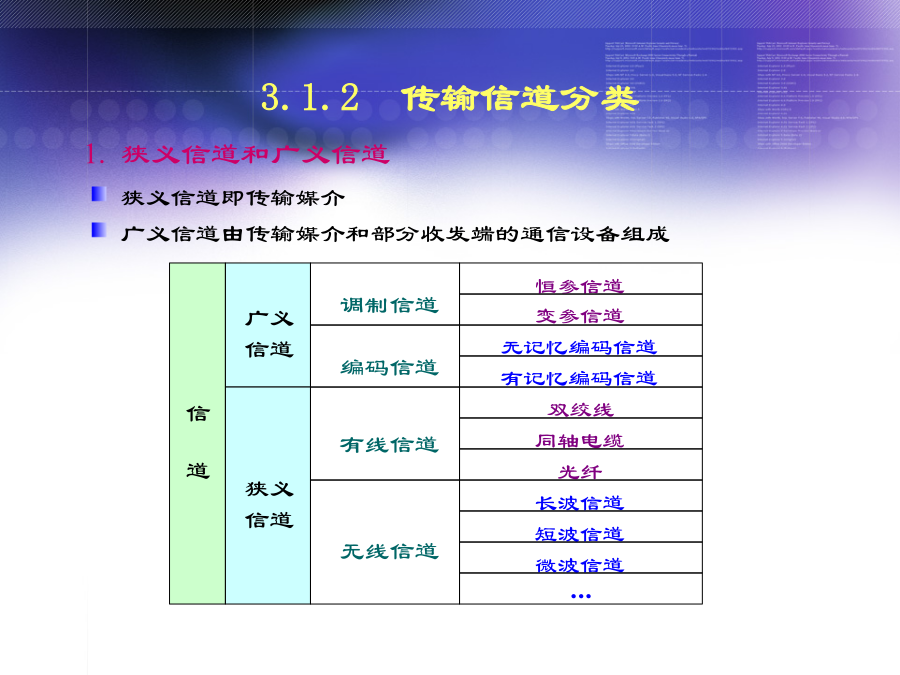

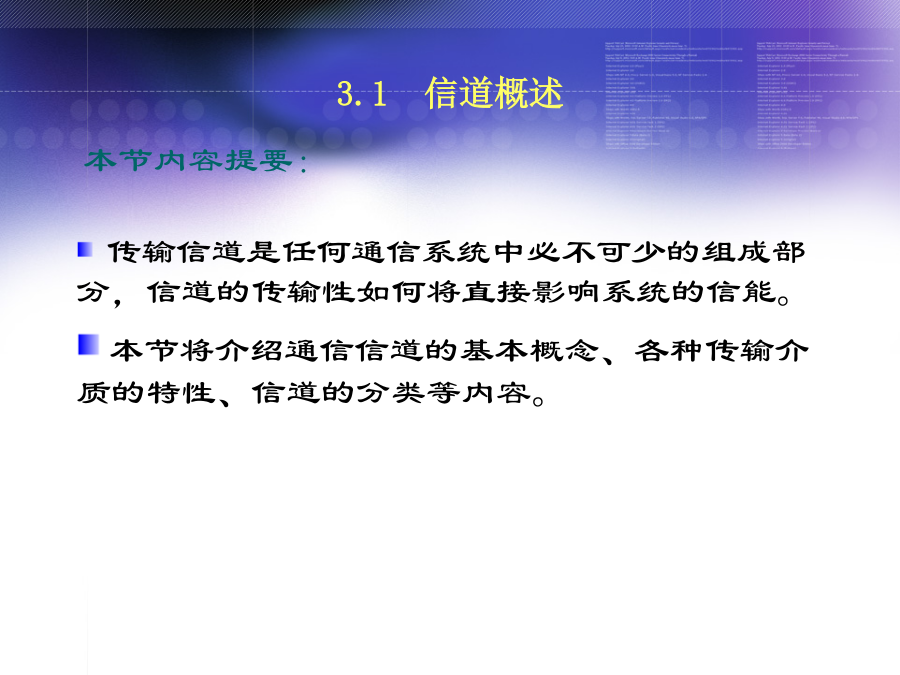

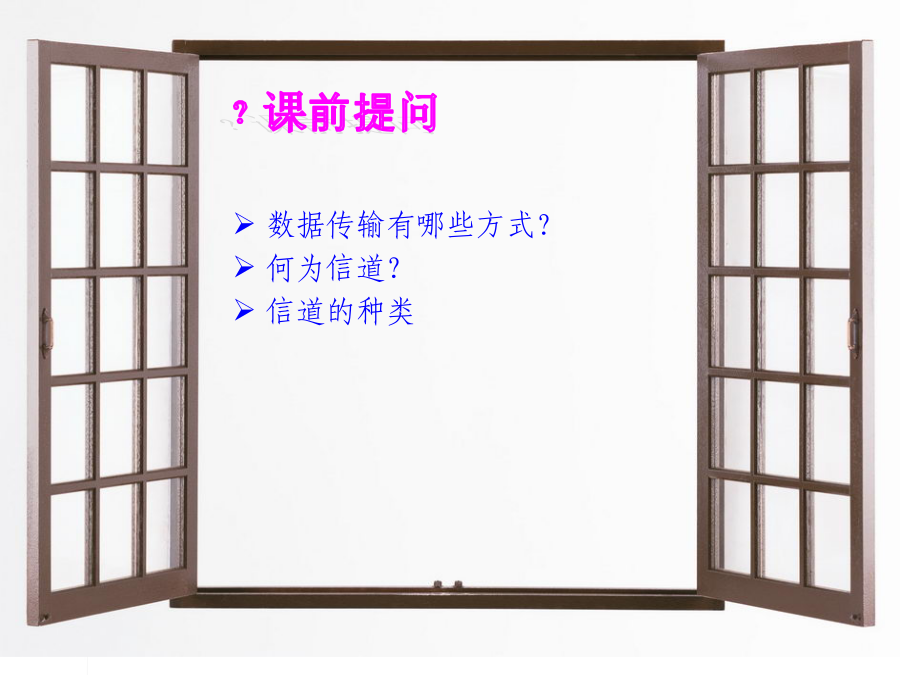

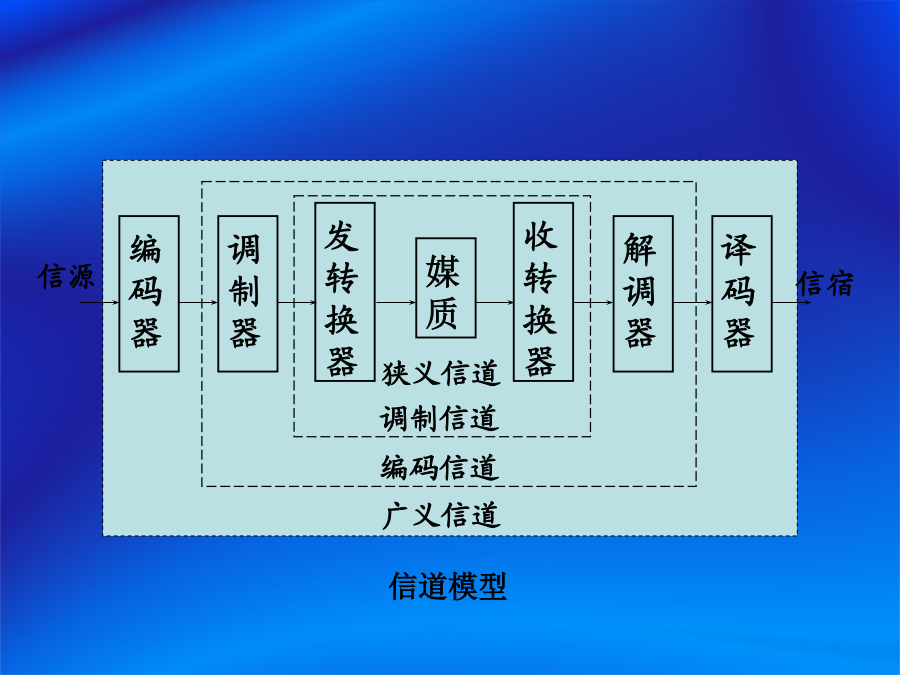

1数据传输有哪些方式？何为信道？信道的种类3.1信道概述3.1.2传输信道分类双绞线分类同轴电缆光纤光纤传输信号方式电磁波谱（1）二对端网络（2）多对端网络表示已调信号通过网络所发生的变换，假定可以用表示。依赖于网络的特性，对来说是一种干扰（乘性干扰），表示加性干扰，上式可以表示为：3.2.1恒参信道及其对信号传输的影响（3）同轴电缆基带同轴电缆的最大传输距离一般不超过几公里，可用于数字数据信号的直接传输；而宽带同轴电缆的最大传输距离可达几十公里，用于传输高频信号，采用频分复用技术可以传送多路信号。2．光纤信道光纤线径细、重量轻；由于不受外界电磁干扰和噪声的影响，能在长距离、高速率传输中保持低误码率；可弯曲半径小、不怕腐蚀、安全保密性好、节省有色金属。光纤信道的特点3．无线电视距中继无线电中继信道具有传输容量大、发射功率小、通信稳定可靠，以及和同轴电缆相比，可以节省有色金属等优点再生中继器4．卫星中继信道卫星中继信道具有通信距离远、覆盖面积大、传播稳定可靠、传输容量大、通信线电路灵活、机动性好等突出的优点。全球卫星通信无线信号接收和发送设备L:1.0-2.0GHZS:2.0-4.0GHZC:4.0-8.0GHZX:8.0-12.4GHZKu:12-18GHZK:18–27GHZKa:27-40GHZ恒参信道特性及其对信号传输的影响1．幅度-频率失真幅度—频率失真是指已调信号中各频率分量在通过信道时带来不同的衰减（或增益），所造成的输出信号的失真（畸变）。2．相位-频率失真信道的相位—频率特性常用群迟延—频率特性来表示。所谓群迟延—频率特性是指相位—频率特性对频率的导数。若相位—频率特性用来表示，则群迟延—频率特性为dφ(ω)τ(ω)=---------dω（3.2.2随参信道及其对信号传输的影响噪声噪声的概念噪声的种类（1）环境噪声内部噪声（起伏噪声）自然噪声人为噪声热噪声散弹噪声电源噪声噪声的描述1.连续信道的信道容量在连续信道中，假设信道的带宽为B(Hz)，信道输出的信号平均功率为S(W)及输出加性高斯白噪声平均功率为N(W)，该信道的信道容量为C=Blog2(1+S/N)(bit/s)由于噪声功率N与信道带宽B有关，故若噪声单边功率频谱密度为n0，噪声功率N等于n0B，则C=Blog2(1+S/n0B)(bit/s)1．若提高信噪比S/N，则信道容量C也提高；2．若n0→0，则C→∞，这意味着无干扰信道容量为无穷大；3．若增加信道带宽B，则信道容量C也增加，但不能无限制的增加，即当B→∞时，C→1.44S/n0；4．C一定时，B与S/N可进行互换；5．若信源的信息速率R小于或等于信道容量C，则理论上可实现无误差（任意小的差错率）传输。若R>C，则不可能实现无误差传输。例题3-1例题3-2例题3-42.离散信道的信道容量根据奈奎斯特准则，带宽为B的信道所能传输的信号的最高码元速率为2BBaud。因此离散信道的信道容量C可表示为C=2B㏒2Mbit/s其中，M为码元符号所能取得离散值的个数，即M进制。例题3-4已知某信源发送10Mbit的信息，设信道带宽为8kHz,信噪比为20dB,问传送这一信息需要多长时间？课后作业P574、10
