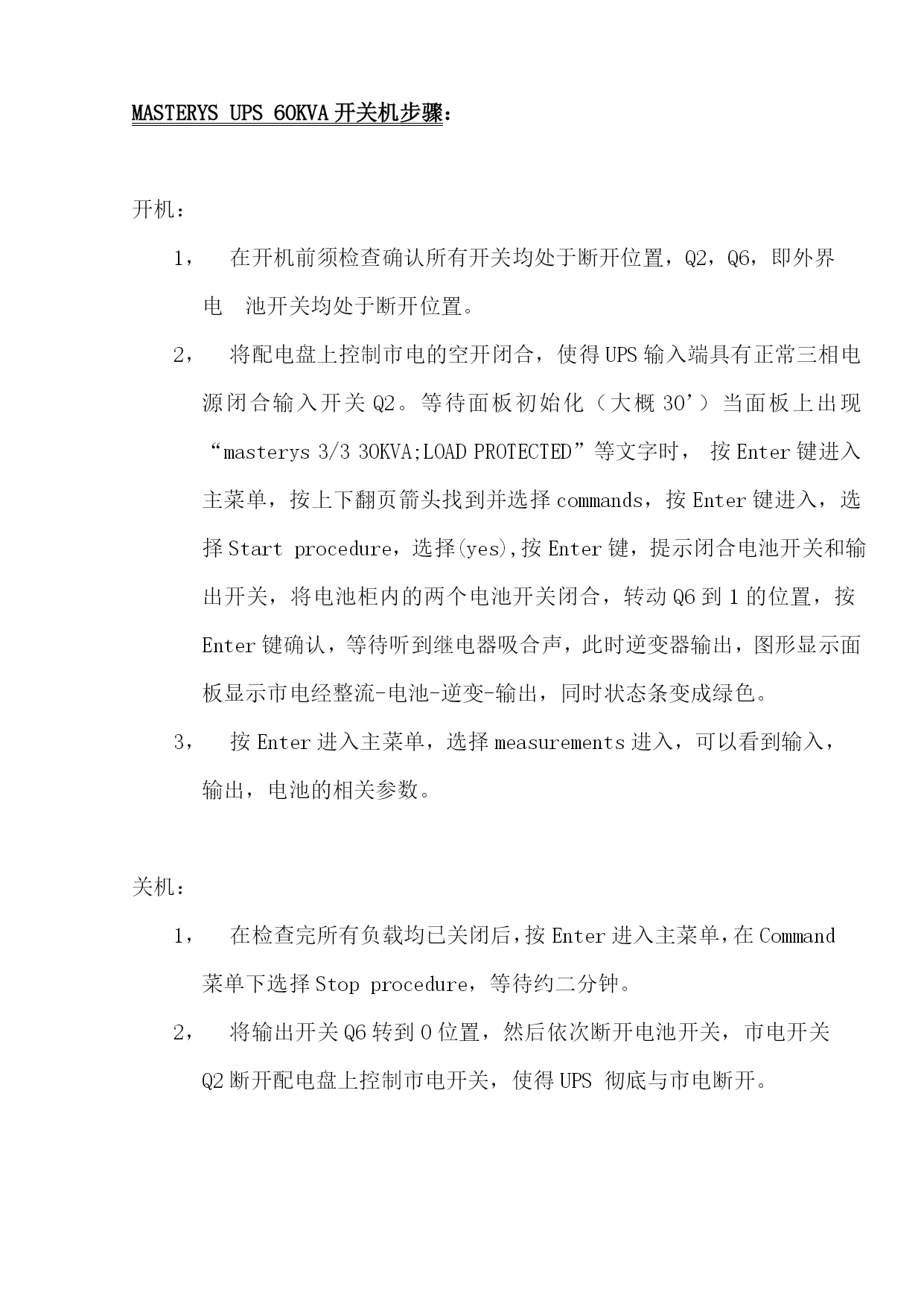

IT机房UPS培训资料北京世源希达工程技术公司2010年6月2日MASTERYSUPS60KVA开关机步骤：开机：在开机前须检查确认所有开关均处于断开位置，Q2，Q6，即外界电池开关均处于断开位置。将配电盘上控制市电的空开闭合，使得UPS输入端具有正常三相电源闭合输入开关Q2。等待面板初始化（大概30’）当面板上出现“masterys3/330KVA;LOADPROTECTED”等文字时，按Enter键进入主菜单，按上下翻页箭头找到并选择commands，按Enter键进入，选择Startprocedure，选择(yes),按Enter键，提示闭合电池开关和输出开关，将电池柜内的两个电池开关闭合，转动Q6到1的位置，按Enter键确认，等待听到继电器吸合声，此时逆变器输出，图形显示面板显示市电经整流-电池-逆变-输出，同时状态条变成绿色。按Enter进入主菜单，选择measurements进入，可以看到输入，输出，电池的相关参数。关机：在检查完所有负载均已关闭后，按Enter进入主菜单，在Command菜单下选择Stopprocedure，等待约二分钟。将输出开关Q6转到0位置，然后依次断开电池开关，市电开关Q2断开配电盘上控制市电开关，使得UPS彻底与市电断开。UPS系统日常维护须知：1，UPS主机：日常维护除了经常观察UPS显示板上的状态指示，记录下观察的结果。保证工作环境的整洁，由于UPS在工作时要放出大量的热，室内的温度要控制到30℃以下为好。UPS主机旁尽量避免液体类物品的存放等。另外，不宜带电感性负载，不宜带载开关机。2，UPS电池组：日常维护除了需要经常的观察电池组的外观，看看电池组中的电池是否有漏夜现象，发现后要及时与厂家取得联系，对它进行必要的测量；当UPS电源正常工作时，蓄电池组处于浮充状态，长时间会使电池的内阻增大，在阴极形成大量的硫酸盐，使电池的使用寿命减短。为避免此种现象的出现，需定期对电池组进行放电，激活电池的活性，恢复电池原有的容量数。保证蓄电池的可供实际使用的容量值总是处于非常接近于电池的标称容量；在对电池组放电时，不宜将电池进行深度放电，一般来说，深度放电会加快电池组的损坏（深度放电次数只有200-250次），放电时间宜控制在后备时间的1/4-2/5；电池组在放电时要对电池的放电数据进行记录，这样可以提早发现电池组存在的潜在问题电池放电操作：如果在三个月内UPS没有断过市电，则需要对电池进行维护性充放电，具体如下：1、关掉输入开关‘Q2’，电池开始放电，此时电池模拟符号闪动，报警指示闪动，状态条变成红色闪动同时伴随着报警声音；2、大约15-20分钟后闭合‘Q2’开关，恢复市电供应，状态条变成绿色，电池模拟符号开始充电状态，UPS恢复正常。如果通过监视电池电压决定放电电压，则放到电池电压VbattP=12.5V*电池节数=250VVbattP=12.5V*电池节数=250V时，恢复市电供应。电池电压可在测量菜单中查到。
