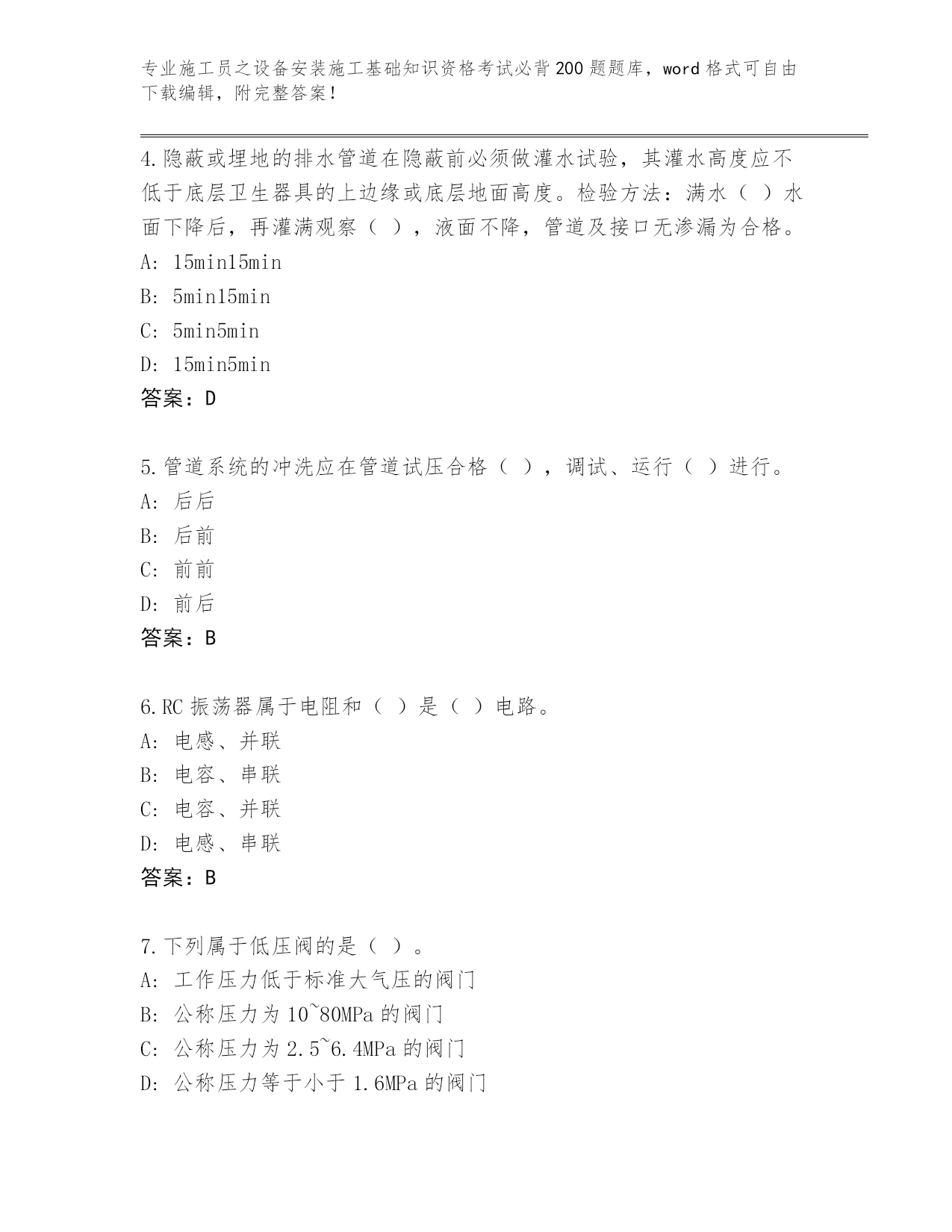

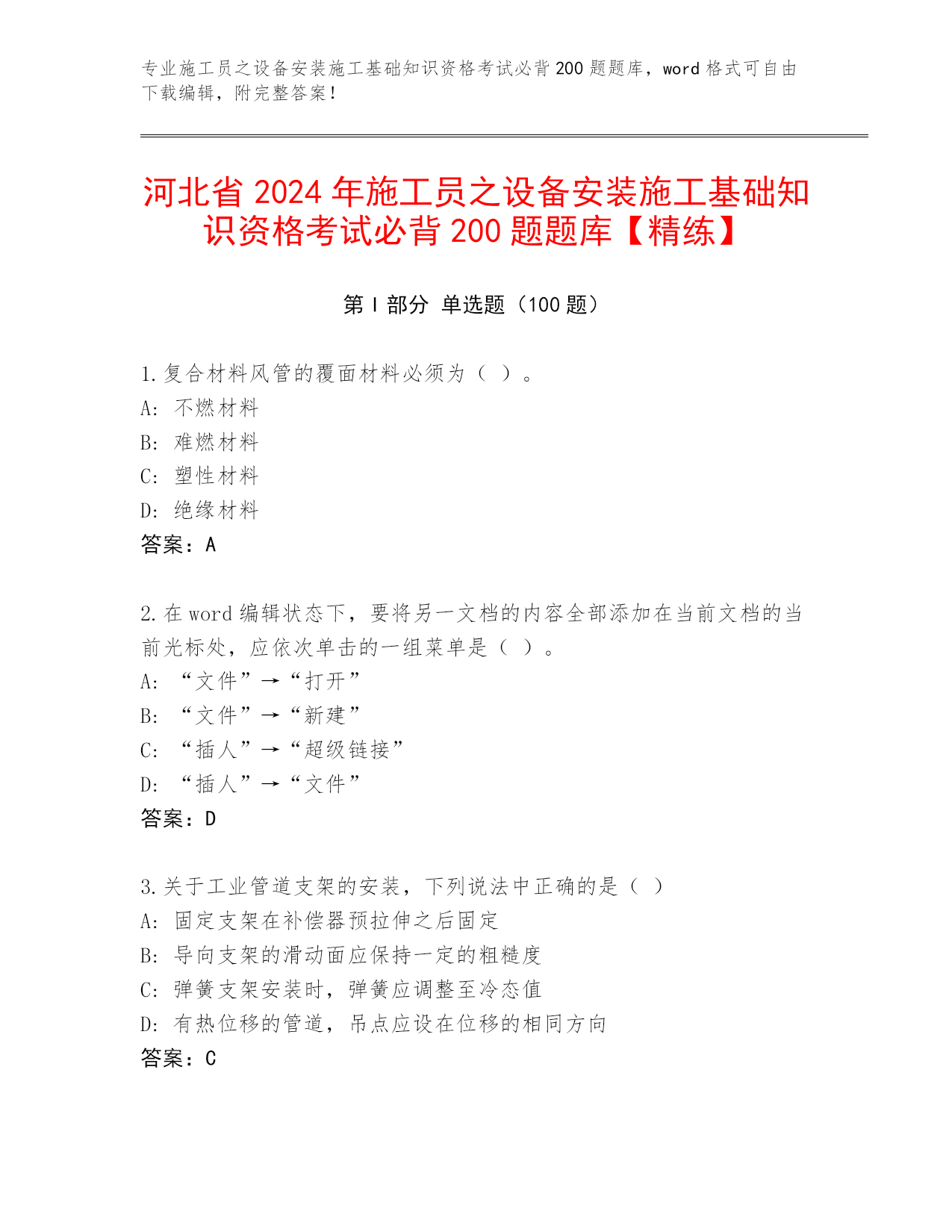

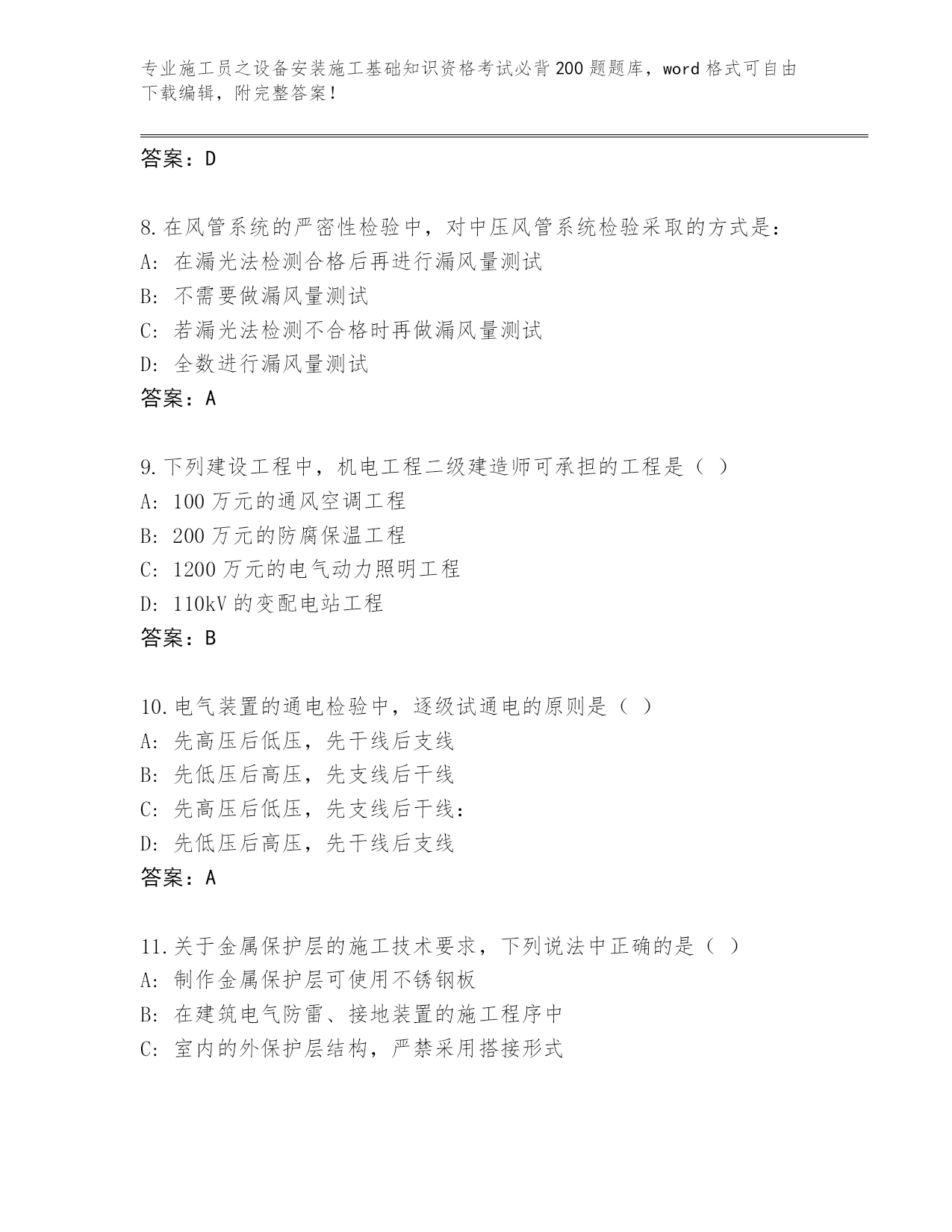

专业施工员之设备安装施工基础知识资格考试必背200题题库，word格式可自由下载编辑，附完整答案！河北省2024年施工员之设备安装施工基础知识资格考试必背200题题库【精练】第I部分单选题（100题）1.复合材料风管的覆面材料必须为（）。A:不燃材料B:难燃材料C:塑性材料D:绝缘材料答案：A2.在word编辑状态下，要将另一文档的内容全部添加在当前文档的当前光标处，应依次单击的一组菜单是（）。A:“文件”→“打开”B:“文件”→“新建”C:“插人”→“超级链接”D:“插人”→“文件”答案：D3.关于工业管道支架的安装，下列说法中正确的是（）A:固定支架在补偿器预拉伸之后固定B:导向支架的滑动面应保持一定的粗糙度C:弹簧支架安装时，弹簧应调整至冷态值D:有热位移的管道，吊点应设在位移的相同方向答案：C4.隐蔽或埋地的排水管道在隐蔽前必须做灌水试验，其灌水高度应不低于底层卫生器具的上边缘或底层地面高度。检验方法：满水（）水面下降后，再灌满观察（），液面不降，管道及接口无渗漏为合格。A:15min15minB:5min15minC:5min5minD:15min5min答案：D5.管道系统的冲洗应在管道试压合格（），调试、运行（）进行。A:后后B:后前C:前前D:前后答案：B6.RC振荡器属于电阻和（）是（）电路。A:电感、并联B:电容、串联C:电容、并联D:电感、串联答案：B7.下列属于低压阀的是（）。A:工作压力低于标准大气压的阀门B:公称压力为10~80MPa的阀门C:公称压力为2.5~6.4MPa的阀门D:公称压力等于小于1.6MPa的阀门答案：D8.在风管系统的严密性检验中，对中压风管系统检验采取的方式是：A:在漏光法检测合格后再进行漏风量测试B:不需要做漏风量测试C:若漏光法检测不合格时再做漏风量测试D:全数进行漏风量测试答案：A9.下列建设工程中，机电工程二级建造师可承担的工程是（）A:100万元的通风空调工程B:200万元的防腐保温工程C:1200万元的电气动力照明工程D:110kV的变配电站工程答案：B10.电气装置的通电检验中，逐级试通电的原则是（）A:先高压后低压，先干线后支线B:先低压后高压，先支线后干线C:先高压后低压，先支线后干线：D:先低压后高压，先干线后支线答案：A11.关于金属保护层的施工技术要求，下列说法中正确的是（）A:制作金属保护层可使用不锈钢板B:在建筑电气防雷、接地装置的施工程序中C:室内的外保护层结构，严禁采用搭接形式D:垂直管与水平直通管在水平管上部相交时，应先包垂直管，后包水平管答案：A12.在分部工程质量验收中，工程观感质量应由验收人员通过（）来评定。A:工程类比B:数据统计C:资料分析D:现场检查答案：D13.工程（）对施工中出现质量问题的建设工程或者竣工验收不合格的建设工程，应当负责返修。A:监理单位B:施工单位C:建设单位D:设计单位答案：B14.消火栓系统施工程序中，箱体稳固的紧后工序是（）。A:支管安装B:系统调试C:管道试压、冲洗D:附件安装答案：D15.基尔霍夫第一定律表达为：（）。A:电路中任一回路沿回路绕行方向的各段电流代数和等于零B:电路中任意一个节点的电压的代数和恒等于零C:电路中任一回路沿回路绕行方向的各段电压代数和等于零D:电路中任意一个节点的电流的代数和恒等于零答案：D16.对于违反《建设工程质量管理条例》的单位或个人进行处罚，其中属于行政处罚形式的是（）。A:没收非法所得B:对机关工作人员撤职或开除C:对职工进行降职D:对机关工作人员记大过答案：A17.三极晶体管的结构，目前常用的有（）种类型。A:4B:2C:3D:1答案：B18.左右排列的双孔电源插座中左边的接（）。A:零线B:接地线C:火线D:保护线答案：A19.下列测量仪器中属于强制检定范畴的是A:电流表B:电阻表C:兆欧表D:电压表答案：C20.《计价规范》规定，分部分项工程量清单计价应采用（）。A:定额单价B:综合单价C:全费用综合单价D:工料单价答案：B21.为了反映交换规模的大小，把（）的最（）值称为无功功率。A:平均功率、大B:瞬时功率、大C:平均功率、小D:瞬时功率、小答案：B22.三角测量的网（锁），各等级的首级控制网，宜布设不近视等边三角形（锁），其三角的内角当受地形限制时，个别角可放宽，但不应小于（）。A:35°B:25°C:40°D:30°答案：B23.
