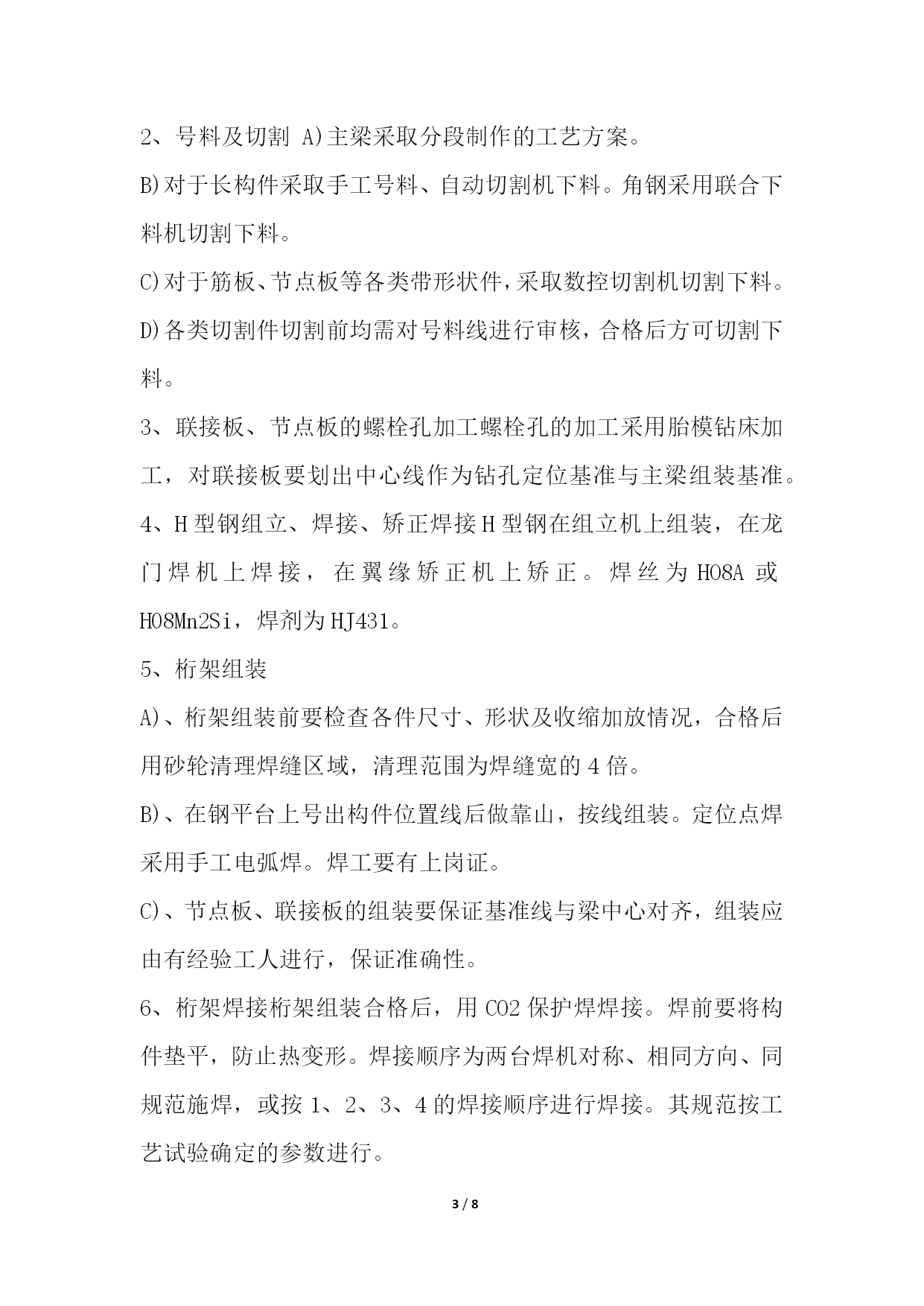

PAGE8/NUMPAGES8钢结构施工方案1、材料采购：公司主要采购首钢、安钢、邯钢、宝钢的产品，并按ISO9001的规定选择合格供应商。2、检验入库：根据入库单、材质单等资料认真核对质量证件、材料材质、尺寸规格、炉批号标记等是否与实物相符，并按炉批号标记存放在专用库，避免与其它产品用料混淆。当对钢材的质量有疑义时，应按国家现行有关规定抽样检验。3、材料复验：a、Q235、Q345按照Q/VVTB1489《焊接结构用厚钢板技术条件》进行复验。化学成份要求：C、SI、Mn、P、S等元素含量。力学成份要求试验项目：σs、σb、δs(%)、AKU(J)、aKU(J\c㎡)和0Cakv(J)。试验取样按照GB297584《钢材力学及工艺性能试验取样法及成品化学差》执行。化学成份分析按照GB22284《钢的化学分析用试取样法及成品化学成份允许偏差》执行。拉伸试验按照GB22887《金属拉伸试验方法》执行。弯曲试验按照GB23288《金属弯曲实验方法》执行。冲击试验按照GB415984《金属低温夏比冲击实验方法》执行。b、Q235、Q345、Z25按照GB531585《厚度方向性能钢板》执行。探伤(UT)方法按照JB473094《金属板材超声波探伤方法》c、钢板复验后必须做复验标记，为做到可追溯性，必须做标记转移。（二）焊材1、焊材生产厂的选择焊材生产厂的选择按ISO9001系列供方规定及ISO9001质量认证体系选择并根据质量情况确定。2、焊材的选择依据设计图纸提供的构件材料由主管工程师选择相匹配的焊材，并对首批采用的焊材按国家标准进行复验及工艺性评定。合格后将复验报告及评定结果报项目监理批准后使用。3、焊材的管理a、焊材入厂时必须有齐全的质量证件及完整的包装;b、焊材入库复验结果与国家标准、制造厂的质量证件相符合后才可按《物资管理程序》入库;c、焊材保管及出库焊材库的设置要按规范配备齐全的通风干燥等设施并设驻库检查及保管员，焊材出库要严格遵守公司《焊材管理规定》，履行出库程序。（三）制造工艺1、钢材除锈钢材要进行抛丸除锈处理，使表面无锈蚀现象，无油渍、污垢。除锈后要及时涂底漆，高强螺栓摩擦面严禁涂漆。各种型材也同样进行除锈处理。除锈后及时防腐。钢材处理亦可在组焊后整体抛丸除锈处理。2、号料及切割A)主梁采取分段制作的工艺方案。B)对于长构件采取手工号料、自动切割机下料。角钢采用联合下料机切割下料。C)对于筋板、节点板等各类带形状件，采取数控切割机切割下料。D)各类切割件切割前均需对号料线进行审核，合格后方可切割下料。3、联接板、节点板的螺栓孔加工螺栓孔的加工采用胎模钻床加工，对联接板要划出中心线作为钻孔定位基准与主梁组装基准。4、H型钢组立、焊接、矫正焊接H型钢在组立机上组装，在龙门焊机上焊接，在翼缘矫正机上矫正。焊丝为HO8A或H08Mn2Si，焊剂为HJ431。5、桁架组装A)、桁架组装前要检查各件尺寸、形状及收缩加放情况，合格后用砂轮清理焊缝区域，清理范围为焊缝宽的4倍。B)、在钢平台上号出构件位置线后做靠山，按线组装。定位点焊采用手工电弧焊。焊工要有上岗证。C)、节点板、联接板的组装要保证基准线与梁中心对齐，组装应由有经验工人进行，保证准确性。6、桁架焊接桁架组装合格后，用CO2保护焊焊接。焊前要将构件垫平，防止热变形。焊接顺序为两台焊机对称、相同方向、同规范施焊，或按1、2、3、4的焊接顺序进行焊接。其规范按工艺试验确定的参数进行。7、桁架变形矫正及应力消除焊完的桁架在桁架经检查有变形超差情况，用火焰方法进行矫正，同时进行火焰消除应力处理。8、焊接与矫形焊接采用CO2气体保护焊，焊丝为HO8Mn2SiA，直径为1.2MM、焊接顺序为两侧同时、同向，焊接规范要一致。焊后用氧乙炔火焰矫正焊接变形，同时进行火焰消除应力处理。然后按检验记录单要求检验各项指标。采用手工电弧焊时，焊接电流要适中。9、涂漆及标记按设计要求涂底漆与面漆，然后再用漏板在主梁左端指定位置重涂标记编号，标记颜色为白色，同时在梁的端头板的螺栓孔上栓上构件标记铁牌，合格后按生产计划发运现常（四）过程控制1、选用的焊材要具有制造厂的质量证明书，严格按照标准要求(或技术要求)进行检验或复验，保证采用合格优质的焊材。2、投料：材料入厂后进行材料复验，合格后画“△”标记，表明是本工程专用材料。按工艺要求对材料进行预处理。3、下料：号料后检查长度、宽度和对角线尺寸是否正确，确认无误后方可进行切割，切割完了检查坡口角度，切割面表面质量及粗糙度，而后再测量长度、宽度及对角尺寸等;划孔线先划检查线，然后检查孔间距，钻完后测量孔间距及孔径尺寸，保证形状尺寸及位置尺寸在设计允许偏差范围内。见表面4.1、4.2。表4.1号料的允许偏差(mm)项目允许偏差零件外形尺寸
