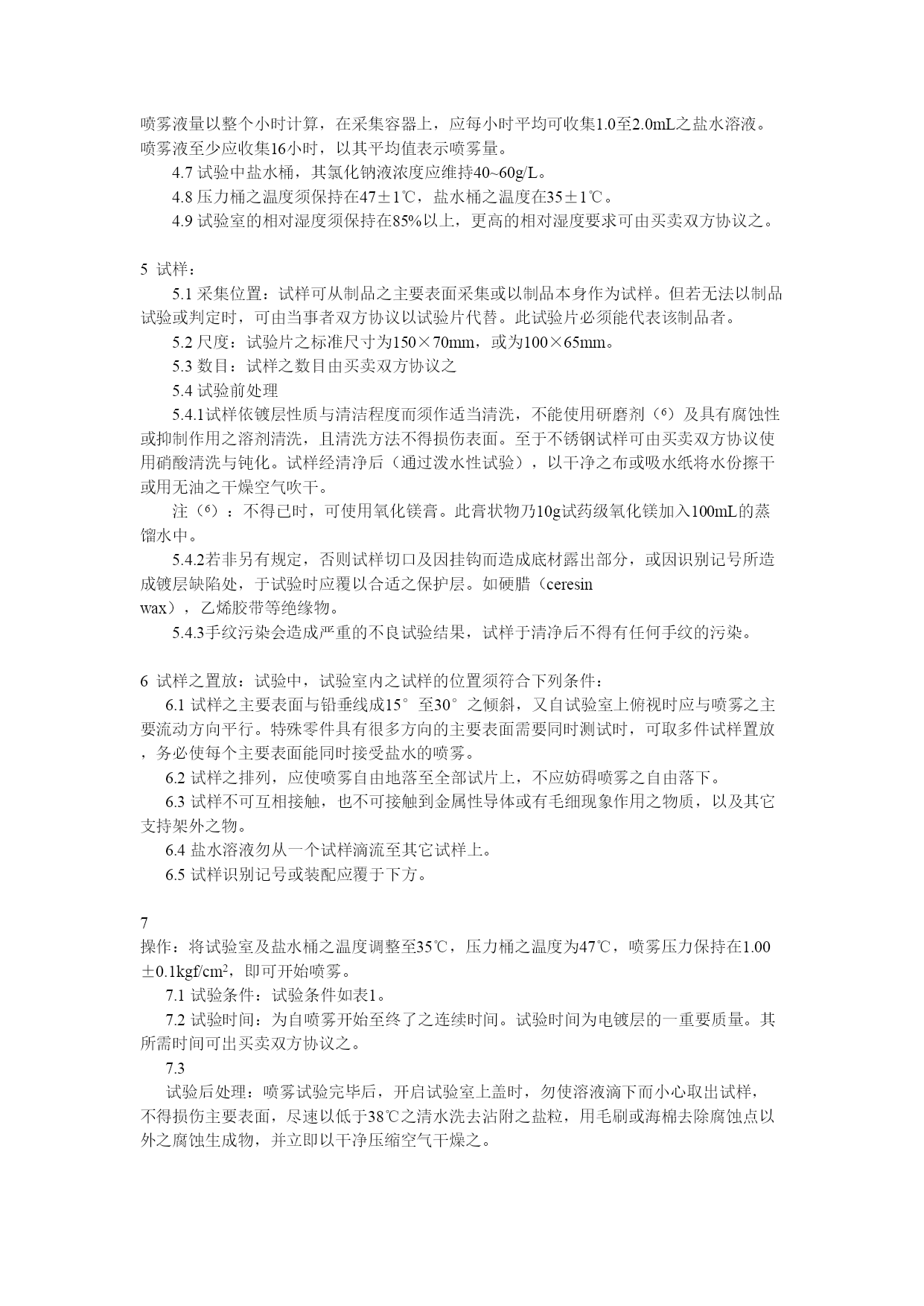

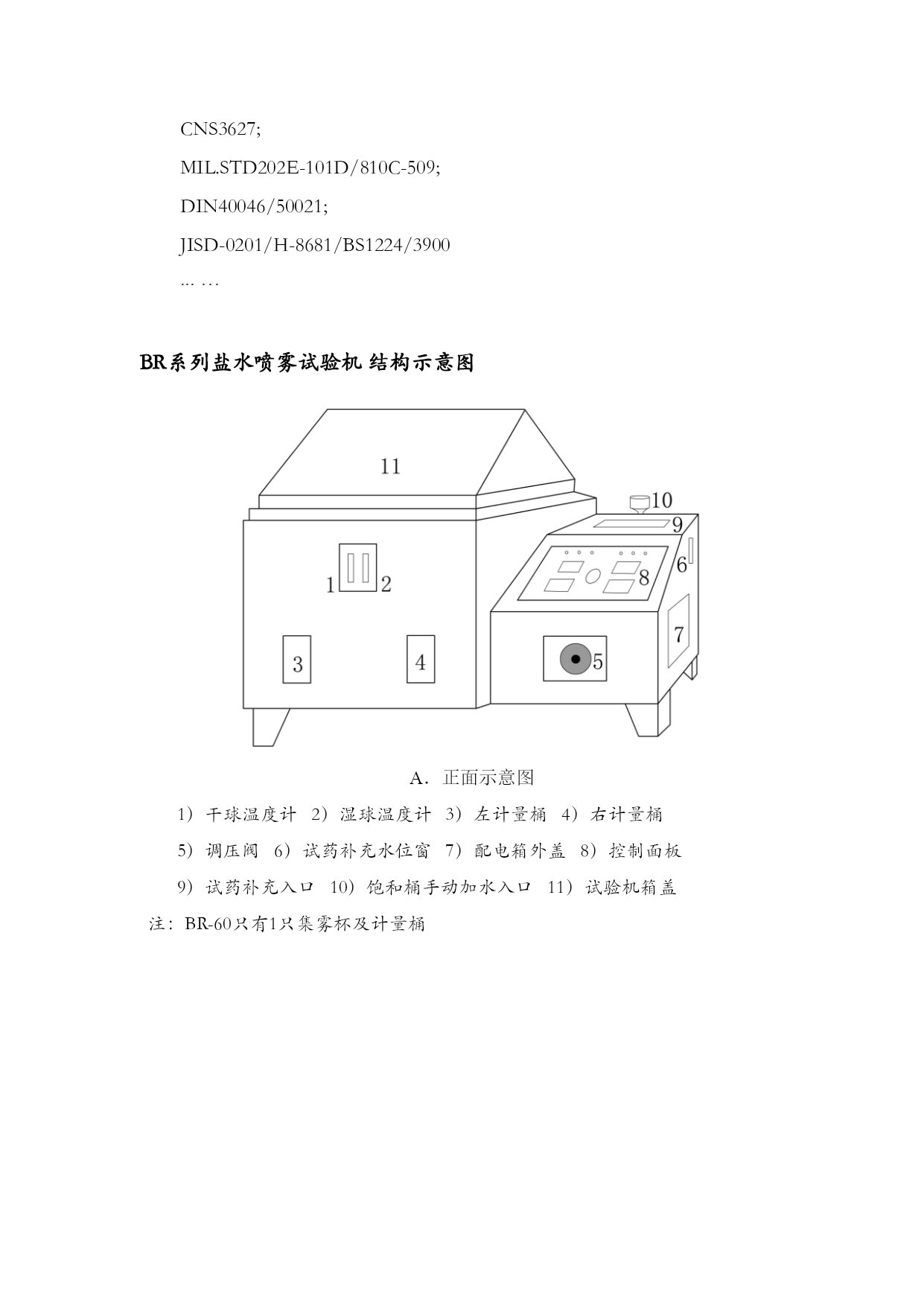

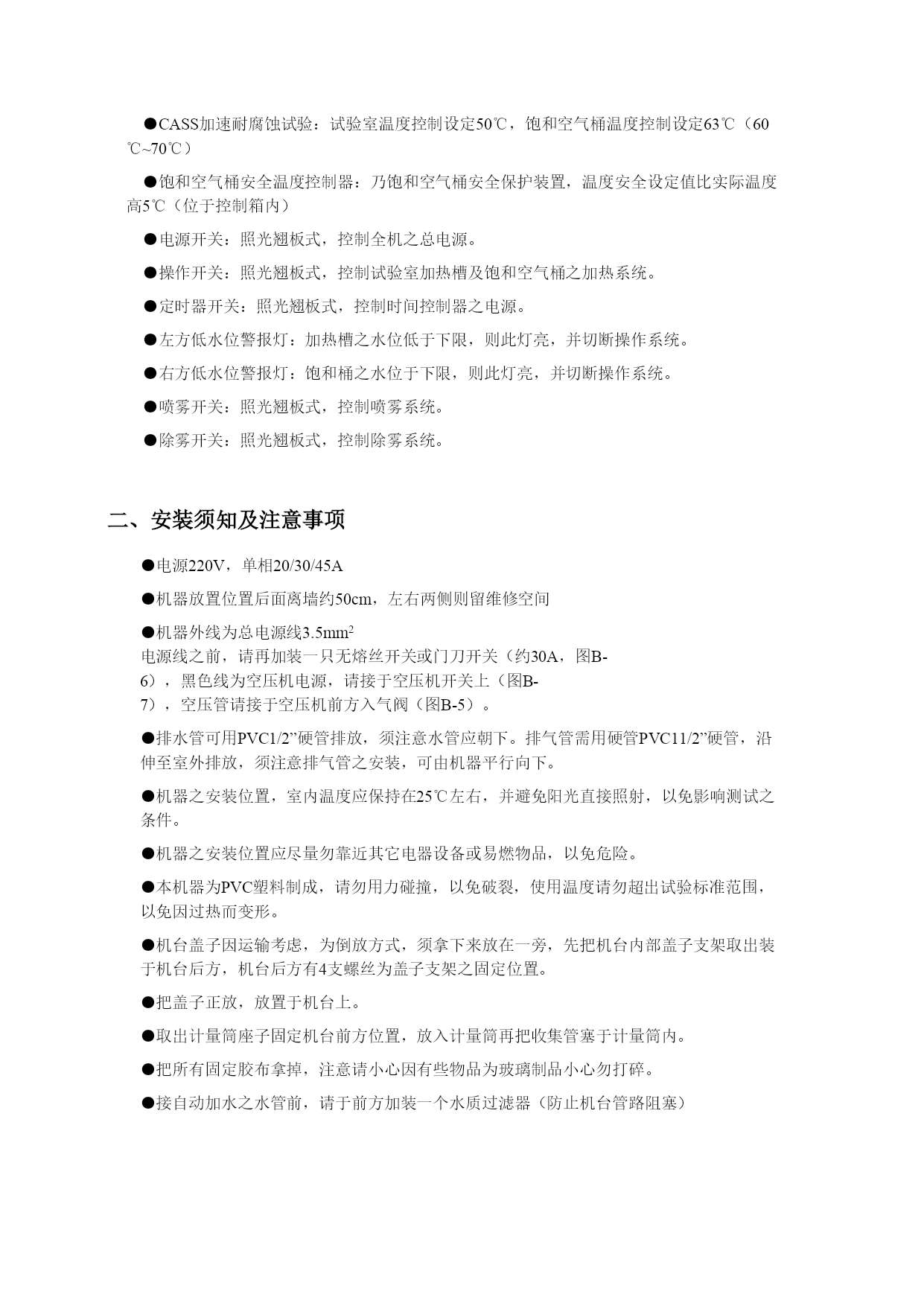

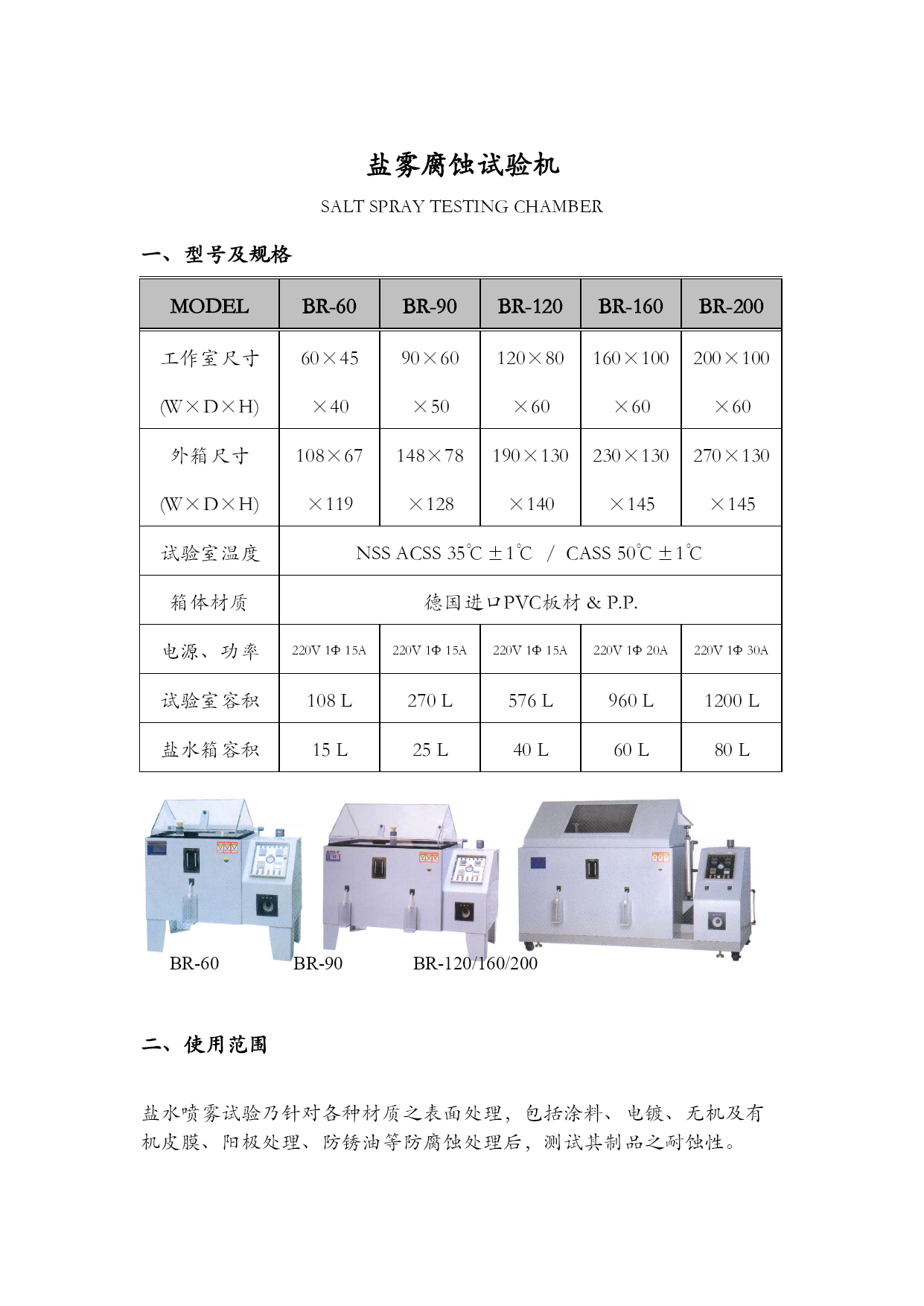

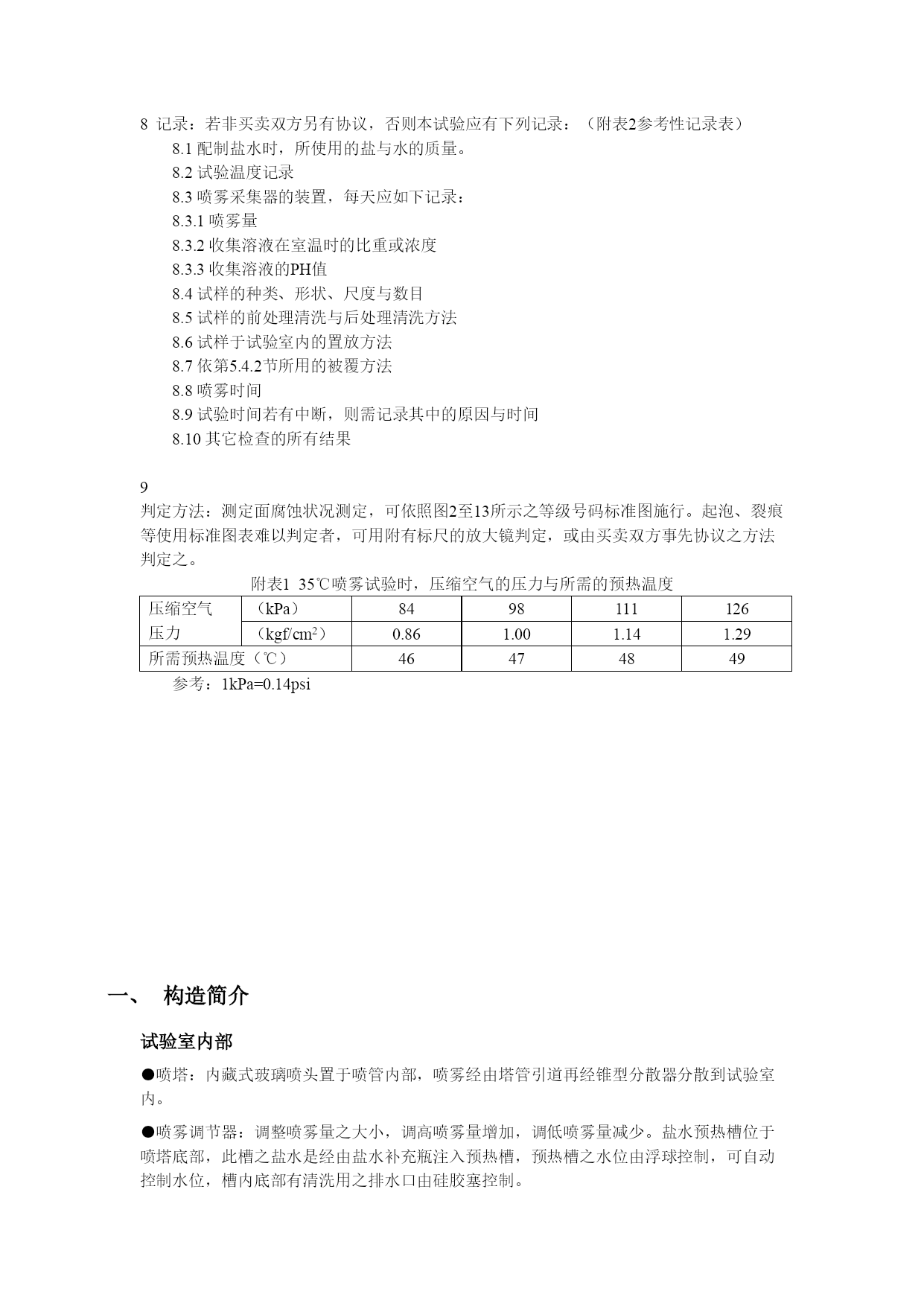

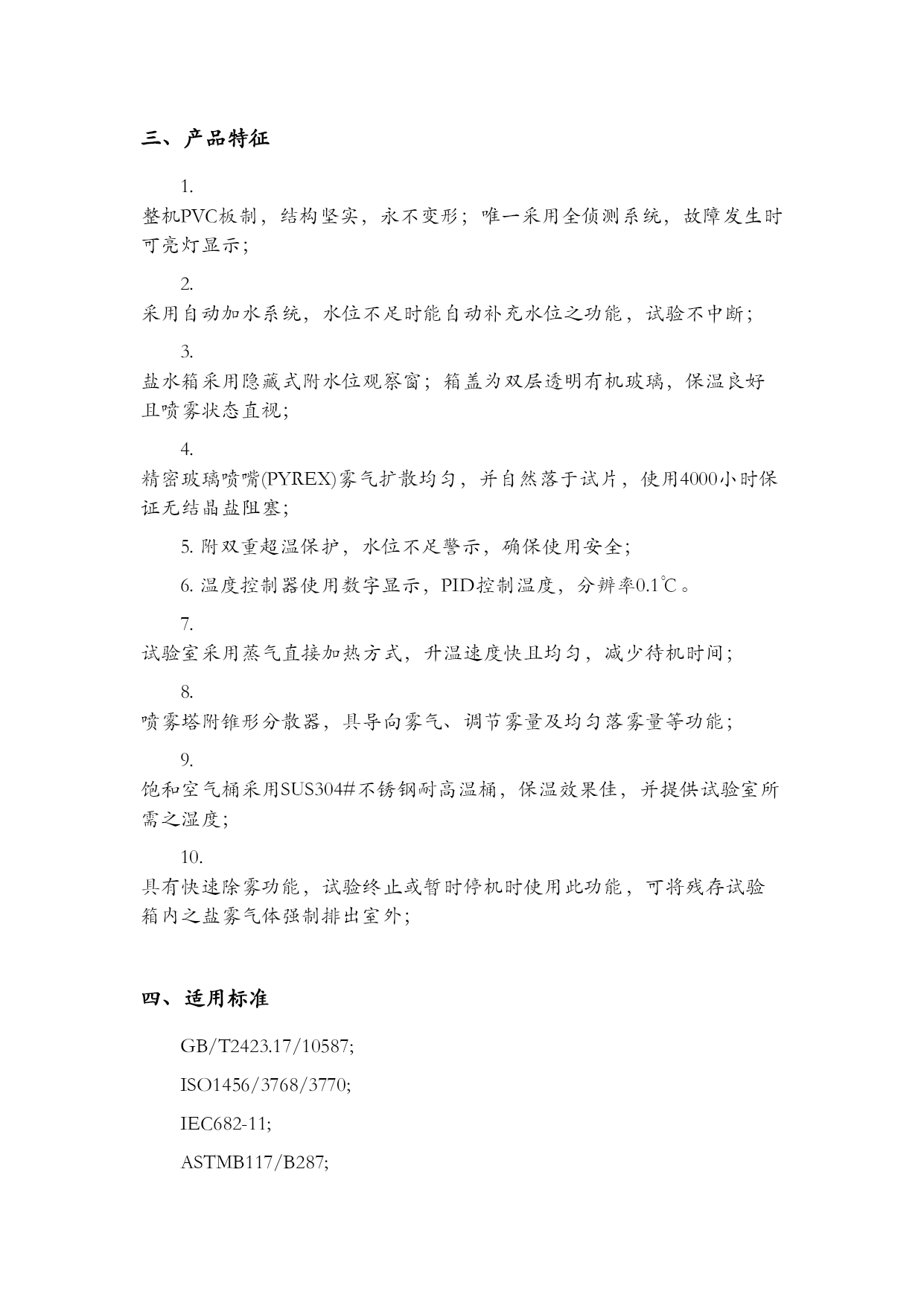

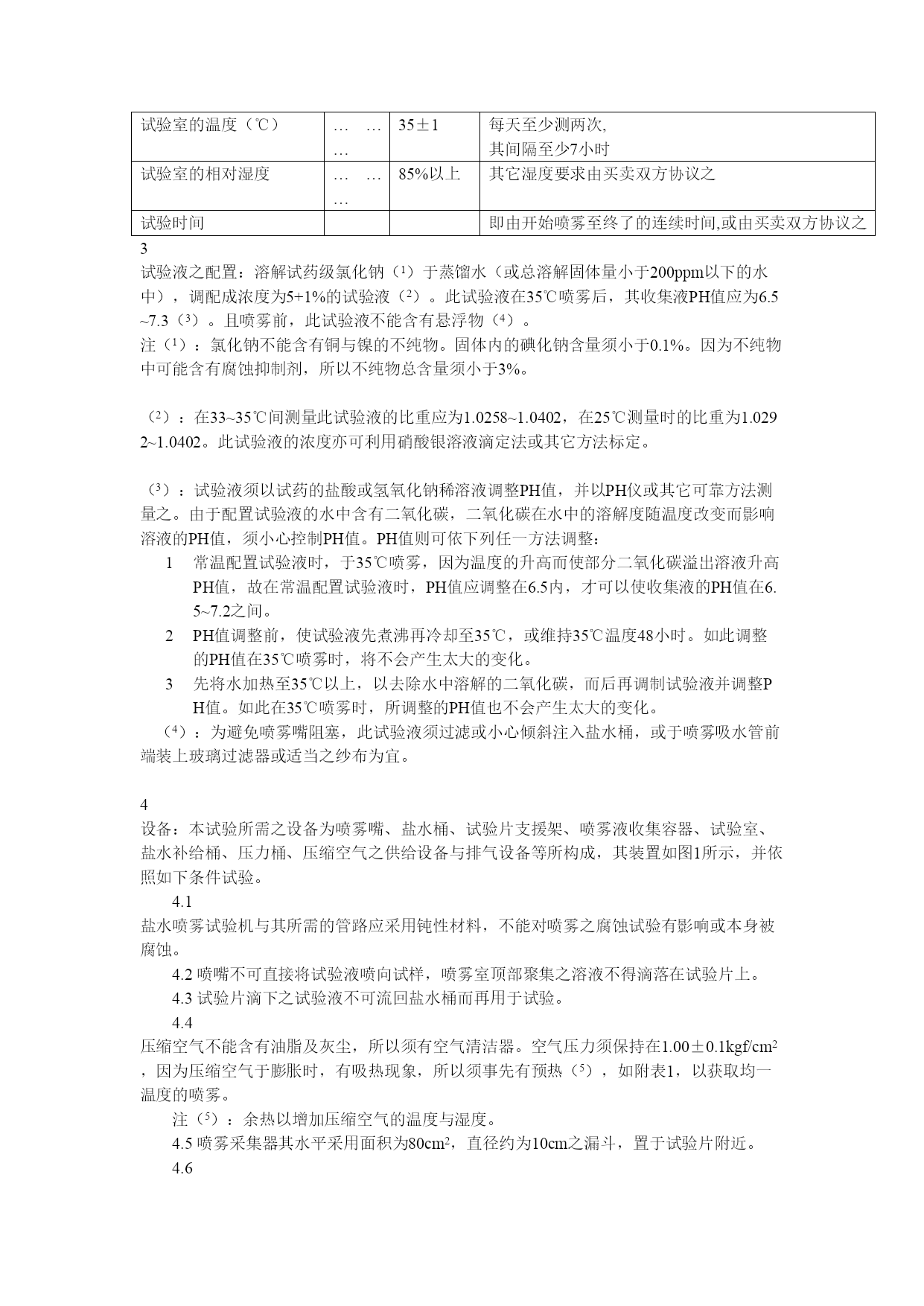

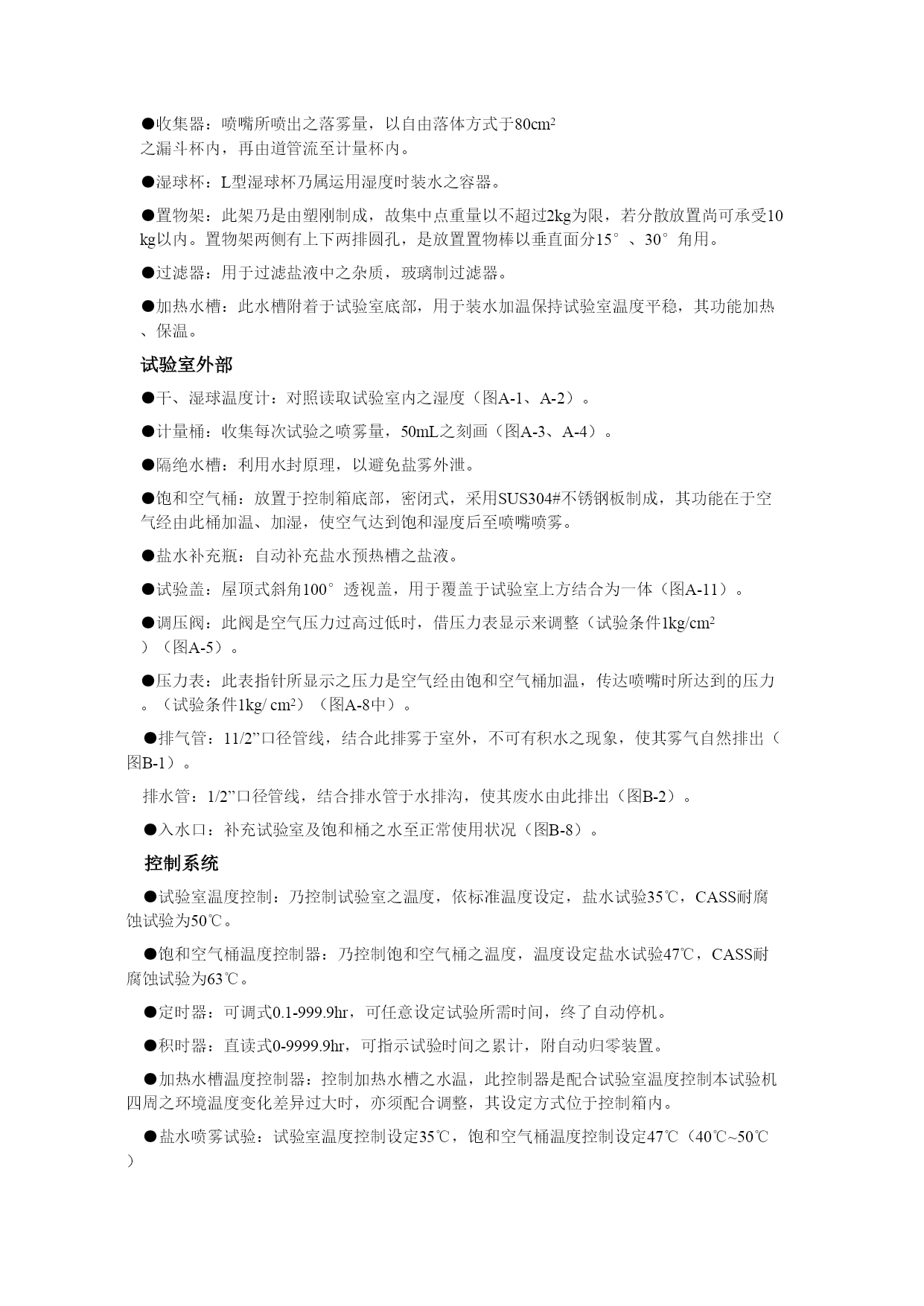

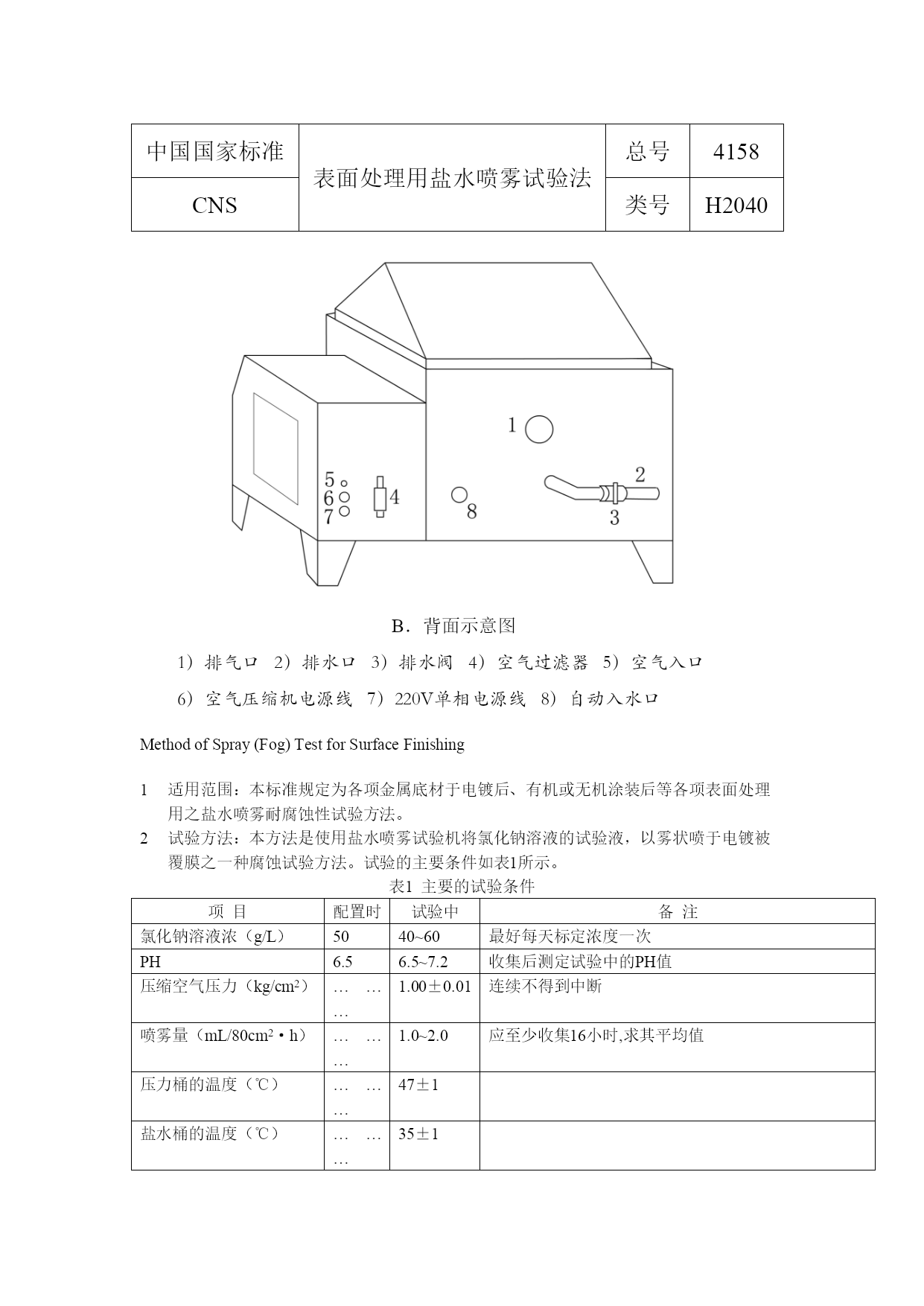

BR-SST系列盐水喷雾试验机上海泊睿仪器有限公司上海泊睿科学仪器有限公司盐雾腐蚀试验机SALTSPRAYTESTINGCHAMBER一、型号及规格MODELBR-60BR-90BR-120BR-160BR-200工作室尺寸(W×D×H)60×45×4090×60×50120×80×60160×100×60200×100×60外箱尺寸(W×D×H)108×67×119148×78×128190×130×140230×130×145270×130×145试验室温度NSSACSS35℃±1℃/CASS50℃±1℃箱体材质德国进口PVC板材&P.P.电源、功率220V1Ф15A220V1Ф15A220V1Ф15A220V1Ф20A220V1Ф30A试验室容积108L270L576L960L1200L盐水箱容积15L25L40L60L80LBR-60BR-90BR-120/160/200二、使用范围盐水喷雾试验乃针对各种材质之表面处理，包括涂料、电镀、无机及有机皮膜、阳极处理、防锈油等防腐蚀处理后，测试其制品之耐蚀性。三、产品特征1.整机PVC板制，结构坚实，永不变形；唯一采用全侦测系统，故障发生时可亮灯显示；2.采用自动加水系统，水位不足时能自动补充水位之功能，试验不中断；3.盐水箱采用隐藏式附水位观察窗；箱盖为双层透明有机玻璃，保温良好且喷雾状态直视；4.精密玻璃喷嘴(PYREX)雾气扩散均匀，并自然落于试片，使用4000小时保证无结晶盐阻塞；5.附双重超温保护，水位不足警示，确保使用安全；6.温度控制器使用数字显示，PID控制温度，分辨率0.1℃。7.试验室采用蒸气直接加热方式，升温速度快且均匀，减少待机时间；8.喷雾塔附锥形分散器，具导向雾气、调节雾量及均匀落雾量等功能；9.饱和空气桶采用SUS304#不锈钢耐高温桶，保温效果佳，并提供试验室所需之湿度；10.具有快速除雾功能，试验终止或暂时停机时使用此功能，可将残存试验箱内之盐雾气体强制排出室外；四、适用标准GB/T2423.17/10587;ISO1456/3768/3770;IEC682-11;ASTMB117/B287;CNS3627;MIL.STD202E-101D/810C-509;DIN40046/50021;JISD-0201/H-8681/BS1224/3900...…BR系列盐水喷雾试验机结构示意图A．正面示意图1）干球温度计2）湿球温度计3）左计量桶4）右计量桶5）调压阀6）试药补充水位窗7）配电箱外盖8）控制面板9）试药补充入口10）饱和桶手动加水入口11）试验机箱盖注：BR-60只有1只集雾杯及计量桶B．背面示意图1）排气口2）排水口3）排水阀4）空气过滤器5）空气入口6）空气压缩机电源线7）220V单相电源线8）自动入水口中国国家标准表面处理用盐水喷雾试验法总号4158CNS类号H2040MethodofSpray(Fog)TestforSurfaceFinishing适用范围：本标准规定为各项金属底材于电镀后、有机或无机涂装后等各项表面处理用之盐水喷雾耐腐蚀性试验方法。试验方法：本方法是使用盐水喷雾试验机将氯化钠溶液的试验液，以雾状喷于电镀被覆膜之一种腐蚀试验方法。试验的主要条件如表1所示。表1主要的试验条件项目配置时试验中备注氯化钠溶液浓（g/L）5040~60最好每天标定浓度一次PH6.56.5~7.2收集后测定试验中的PH值压缩空气压力（kg/cm2）………1.00±0.01连续不得到中断喷雾量（mL/80cm2·h）………1.0~2.0应至少收集16小时,求其平均值压力桶的温度（℃）………47±1盐水桶的温度（℃）………35±1试验室的温度（℃）………35±1每天至少测两次,其间隔至少7小时试验室的相对湿度………85%以上其它湿度要求由买卖双方协议之试验时间即由开始喷雾至终了的连续时间,或由买卖双方协议之3试验液之配置：溶解试药级氯化钠（1）于蒸馏水（或总溶解固体量小于200ppm以下的水中），调配成浓度为5+1%的试验液（2）。此试验液在35℃喷雾后，其收集液PH值应为6.5~7.3（3）。且喷雾前，此试验液不能含有悬浮物（4）。注（1）：氯化钠不能含有铜与镍的不纯物。固体内的碘化钠含量须小于0.1%。因为不纯物中可能含有腐蚀抑制剂，所以不纯物总含量须小于3%。（2）：在33~35℃间测量此试验液的比重应为1.0258~1.0402，在25℃测量时的比重为1.0292~1.0402。此试验液的浓度亦可利用硝酸银溶液滴定法或其它方法标定。（3）：试验液须以
