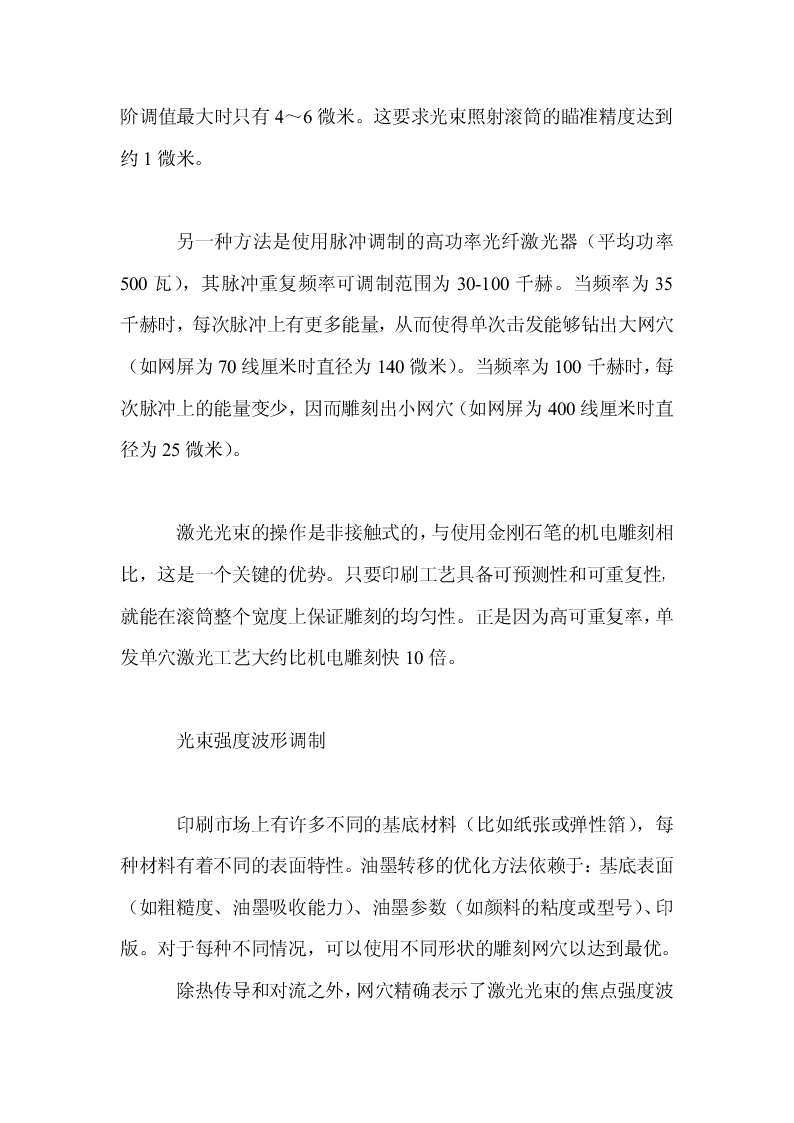

激光微构造技术将取代传统的凹版制版技术核心：由于提示、可重精密度、灵活复性性和生，直接产率的激提高光微构造技术正在（例如用金刚取代传石笔或统的凹化学版制版技术蚀刻进行机械雕刻）。将激光应用到工业凹版印版制作中有如下特点：加工率高，聚焦精确以及具备数字调制的优势。在工业凹版印版制作中，。而宽大的表面区域要求高度的空间分辨率印刷辊的快速工作，以微流程周米级精期要求度有效在很短的时间内地雕刻若干。激光平方米在这一：的面积加工领域的应用有如下特点率高，聚焦精确以及具备、数字调制的优势。由于精密度、可重复性灵活性和生，直接产率的激光微提高构造技术正在取代传统的凹版制版技术（例如用金）。刚石笔或化学蚀刻进行机械雕刻旋转型凹版印版由。图像一个均信息匀镀铜或镀锌的钢辊组成被雕刻到镀，将印铜或镀墨转移。一层锌层里薄到基底的微小上网穴的铬层可确保在剧。通过烈研磨使条件下印刷机仍具较长的使用寿命用刮刀，能够确保只传递网穴尺寸确定的油墨量。凹版印刷滚0.3～4.4米，圆周0.3筒长～2.2长米，表面达积可10平方米。当网屏分60～400线厘米时，滚筒上辨率为的网穴数量通常108～1010为。为了在最经，济的时要求激光间内做好图像处理具有高脉冲重复率和高平均功率。对于以热光烧蚀为途径的大规模微雕刻来说，最有效的方法是：采用一束脉冲激光光束，其单个激光脉冲创建一个完整的网穴。一种工作聚焦平均功率为500瓦、重复频率为70千赫的调QNdYAG激光系统（参见图3）能够使锌的体积烧蚀率达到1cm3分钟，面积烧蚀率达到0.1m2分钟。网穴的形状由激光光束的强度波形决定。Half-autotypical网穴（深度和直径在灰阶上均可变）可以由高斯光束波形的激光产生，而传统网穴（每一灰度值上深度变化直径不变）通过使用平底波形产生。网穴的大小取决于脉冲能量，通过使用声光调制器由数字图像数据组控制。范围为25米到150米的直径，可以定义图像的网屏分辨率；范围为1米到40米的深度，可以定义印刷点的灰度值。熔料的热传导和热对流必须减至最低限度。因此，Daetwyler公司开发了一种附带有机添加剂的特殊电镀锌材料，其热传导性比普通锌结构更低。通过汽化烧蚀这种特殊锌，熔化区域和毛刺可以被减至一层薄薄的沉积物（网穴周围2～3米内）。整个滚筒表面通过一条连续的螺旋状网穴轨道进行交替雕刻。当滚筒转速达到20转秒时，加工头以15～150微米转的横移进给量，平行于滚筒轴线移动（取决于网屏分辨率）。网穴之间的网墙厚度在阶调值最大时只有4～6微米。这要求光束照射滚筒的瞄准精度达到约1微米。另一种方法是使用脉冲调制的高功率光纤激光器（平均功率500瓦），其脉冲重复频率可调制范围为30-100千赫。当频率为35千赫时，每次脉冲上有更多能量，从而使得单次击发能够钻出大网穴（如网屏为70线厘米时直径为140微米）。当频率为100千赫时，每次脉冲上的能量变少，因而雕刻出小网穴（如网屏为400线厘米时直径为25微米）。激光光束的操作是非接触式的，与使用金刚石笔的机电雕刻相比，这是一个关键的优势。只要印刷工艺具备可预测性和可重复性，就能在滚筒整个宽度上保证雕刻的均匀性。正是因为高可重复率，单发单穴激光工艺大约比机电雕刻快10倍。光束强度波形调制印刷市场上有许多不同的基底材料（比如纸张或弹性箔），每种材料有着不同的表面特性。油墨转移的优化方法依赖于：基底表面（如粗糙度、油墨吸收能力）、油墨参数（如颜料的粘度或型号）、印版。对于每种不同情况，可以使用不同形状的雕刻网穴以达到最优。除热传导和对流之外，网穴精确表示了激光光束的焦点强度波形。为了让每个网穴都达到特定形状，光束的立体强度波形是主动实时形成的，由图像数据控制的频率高达100千赫。这一立体调制技术的总体方案如图4所示。通过强度波形的主动调制以及每次激光脉冲能量的独立变化，每一单网穴的形状、直径和深度都可以独立决定。印版制作工艺中的这一新型网穴叫做超级Halfautotypical网穴（SHC），是Halfautotypical网穴的延伸（半自动型网穴的深度和直径是变化的，但不能独立控制）。SHC调制使得一台激光系统就能雕刻各种网穴（传统的、Autotypical、Halfautotypical）。过去则需要不同的工艺（机电雕刻、化学蚀刻）。现在，能够生成全新网穴形状，从而为每种颜色%-阶调值和印刷基底优化油墨转移特性和适印性能。战略与应用除了SHC光束波形调制的
