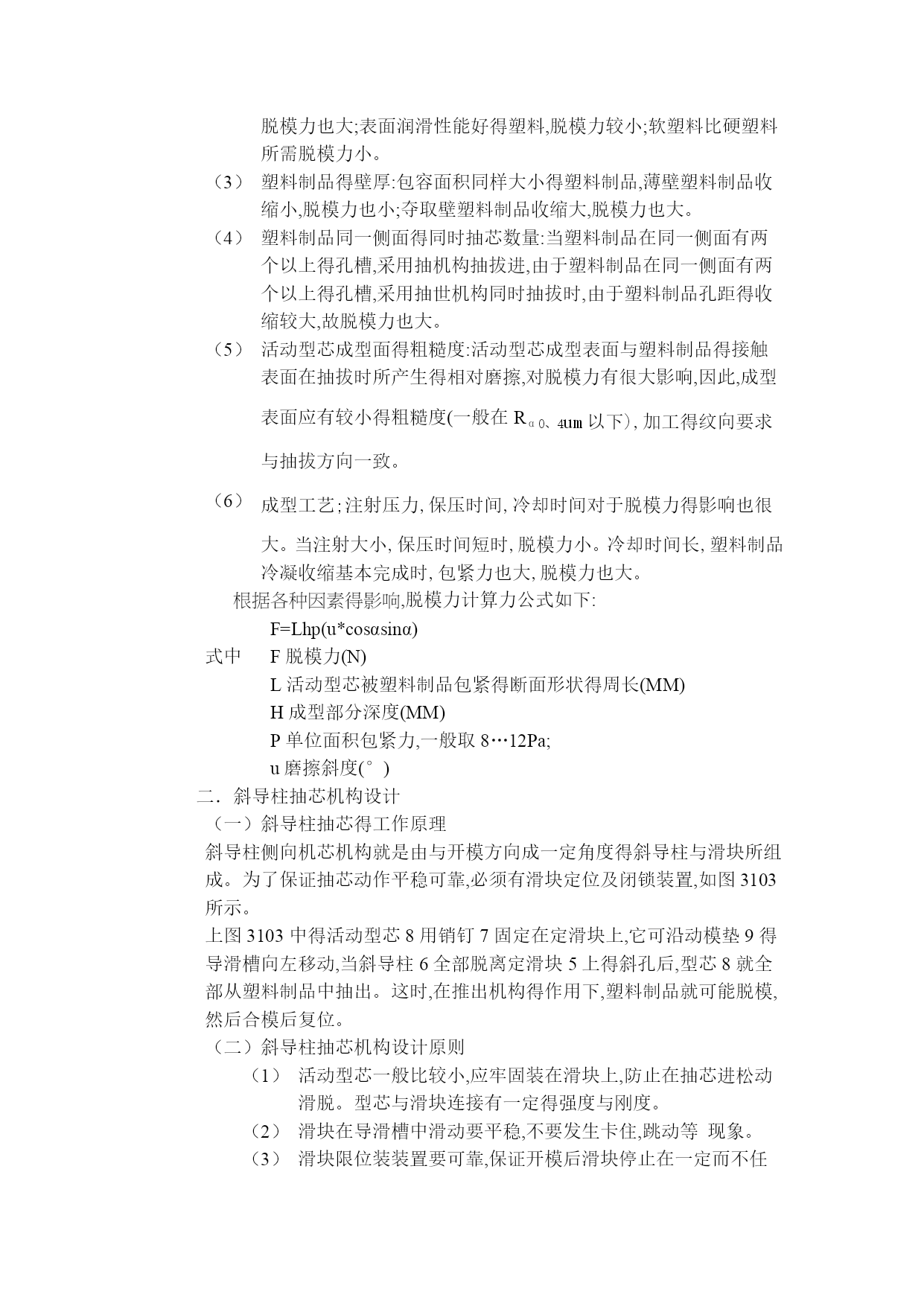

第八节:抽芯机构设计一`概述当塑料制品侧壁带有通孔凹槽,凸台时,塑料制品不能直接从模具内脱出,必须将成型孔,凹槽及凸台得成型零件做成活动得,称为活动型芯。完成活动型抽出与复位得机构叫做抽苡机构。抽芯机构得分类1、机动抽芯开模时,依靠注射检得开模动作,通过抽芯机来带活动型芯,把型芯抽出。机动抽芯具有脱模力大,劳动强度小,生产率高与操作方便等优点,在生产中广泛采用。按其传动机构可分为以下几种:斜导柱抽芯,斜滑块抽芯,齿轮齿条抽芯等。2、手动抽芯开模时,依靠人力直接或通过传递零件得作用抽出活动型芯。其缺点就是生产,劳动强度大,而且由于受到限制,故难以得到大得抽芯力、其优点就是模具结构简单,制造方便,制造模具周期短,适用于塑料制品试制与小批量生产。因塑料制品特点得限制,在无法采用机动抽芯时,就必须采用手动抽芯。手动抽芯按其传动机构又可分为以下几种:螺纹机构抽芯,齿轮齿条抽芯,活动镶块芯,其她抽芯等。3.液压抽芯活动型芯得,依靠液压筒进行,其优点就是根据脱模力得大小与抽芯距得长短可更换芯液压装置,因此能得到较大得脱模力与较长得抽芯距,由于使用高压液体为动力,传递平稳。其缺点就是增加了操作工序,同时还要有整套得抽芯液压装置,因此,它得使用范围受到限制,一般很小采用。抽芯距与脱模力得计算把型芯从塑料制品成型僧抽到不妨碍塑料制品脱出得僧,即型芯在抽拔方向得距离,称为抽芯距。抽芯距应等于成型孔深度加上23MM、抽芯距得计算如图3102所示。计算公式如下:S=Htgθ(326)式中S抽芯距(MM)H斜导柱完成抽芯所需得行程(MM)θ斜导柱得倾斜角,一般取15·~20·2、脱模力得计算塑料制品在冷却时包紧型芯,产生包紧力,若要将型芯抽出,必须克服由包紧力引起得磨擦阻力,这种力叫做脱模力,在开始抽芯得瞬间所需得脱模力为最大。影响脱模力因素很多,大致归纳如下;型芯成型部分表面积与断面几何形状:型芯成型部分面积大,包紧力大,其模力也大;型芯得断面积积形状时,包紧力小,其脱模也小;型芯得断面形状为矩形或曲线形时,包运费力大,其脱模力也大。塑料得收缩率,磨擦系数与刚性:塑料得收缩率大,对型芯包紧力大,脱模力也大;表面润滑性能好得塑料,脱模力较小;软塑料比硬塑料所需脱模力小。塑料制品得壁厚:包容面积同样大小得塑料制品,薄壁塑料制品收缩小,脱模力也小;夺取壁塑料制品收缩大,脱模力也大。塑料制品同一侧面得同时抽芯数量:当塑料制品在同一侧面有两个以上得孔槽,采用抽机构抽拔进,由于塑料制品在同一侧面有两个以上得孔槽,采用抽世机构同时抽拔时,由于塑料制品孔距得收缩较大,故脱模力也大。活动型芯成型面得粗糙度:活动型芯成型表面与塑料制品得接触表面在抽拔时所产生得相对磨擦,对脱模力有很大影响,因此,成型表面应有较小得粗糙度(一般在Rα0、4um以下),加工得纹向要求与抽拔方向一致。成型工艺;注射压力,保压时间,冷却时间对于脱模力得影响也很大。当注射大小,保压时间短时,脱模力小。冷却时间长,塑料制品冷凝收缩基本完成时,包紧力也大,脱模力也大。根据各种因素得影响,脱模力计算力公式如下:F=Lhp(u*cosαsinα)式中F脱模力(N)L活动型芯被塑料制品包紧得断面形状得周长(MM)H成型部分深度(MM)P单位面积包紧力,一般取8…12Pa;u磨擦斜度(°)斜导柱抽芯机构设计斜导柱抽芯得工作原理斜导柱侧向机芯机构就是由与开模方向成一定角度得斜导柱与滑块所组成。为了保证抽芯动作平稳可靠,必须有滑块定位及闭锁装置,如图3103所示。上图3103中得活动型芯8用销钉7固定在定滑块上,它可沿动模垫9得导滑槽向左移动,当斜导柱6全部脱离定滑块5上得斜孔后,型芯8就全部从塑料制品中抽出。这时,在推出机构得作用下,塑料制品就可能脱模,然后合模后复位。斜导柱抽芯机构设计原则活动型芯一般比较小,应牢固装在滑块上,防止在抽芯进松动滑脱。型芯与滑块连接有一定得强度与刚度。滑块在导滑槽中滑动要平稳,不要发生卡住,跳动等现象。滑块限位装装置要可靠,保证开模后滑块停止在一定而不任意滑动。锁紧块要能承受注射时向压力,应选用可靠得连接方式与模板连接。锁紧块与模板可做成一体。锁紧块得斜角θ,一般取θ1θ>2°3°,否则斜导柱无法带动滑块运动。滑块完成抽芯运动后,仍停留在导滑槽内,留在导滑槽内得长度不应小于滑块全长得4、3,否财,滑块在开始复位时容易倾斜而损坏模具。防止滑块设在定模得情况下,为保证塑料制品留在定模上,开模前必须先抽出侧向型芯,最好采取定向定距拉紧装置。斜导柱斜导柱形式:如图3104所示。图3104中A为圆形斜导柱。B为减小斜导柱与滑块得斜孔壁之间得磨擦,在圆导柱上铣去二平面,铣去后得平面间距约为斜导直径得0、8倍
