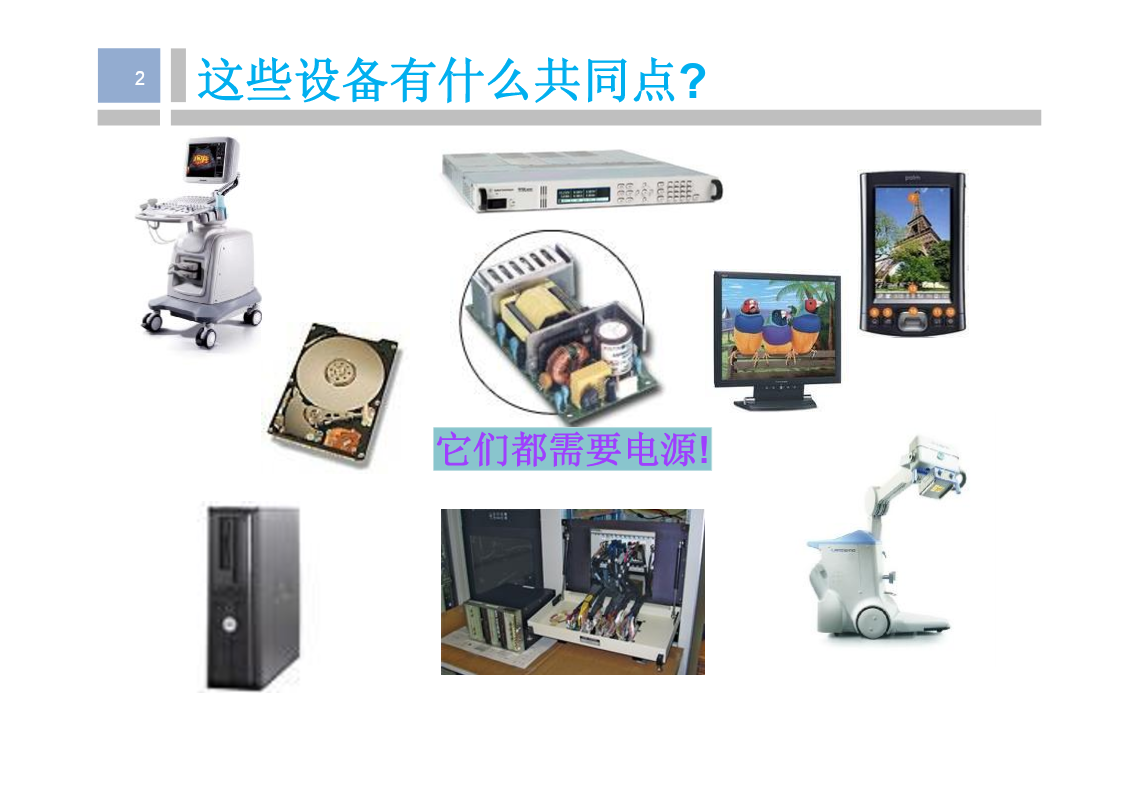

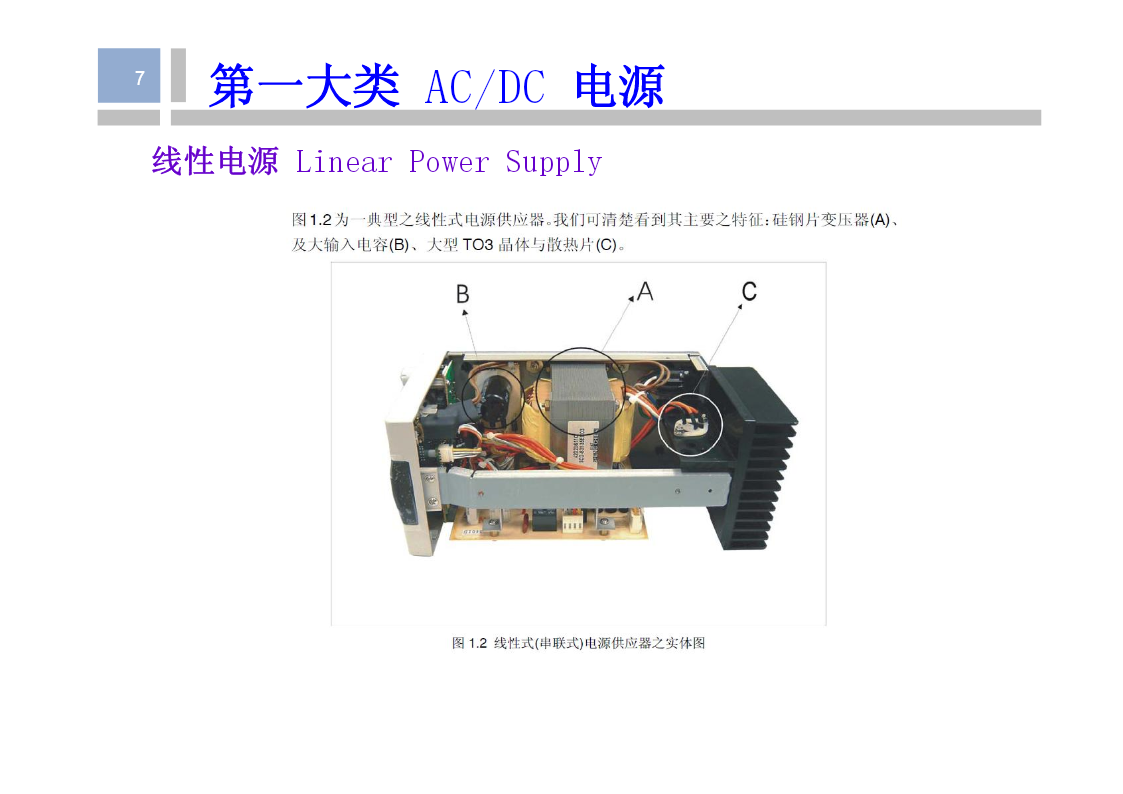

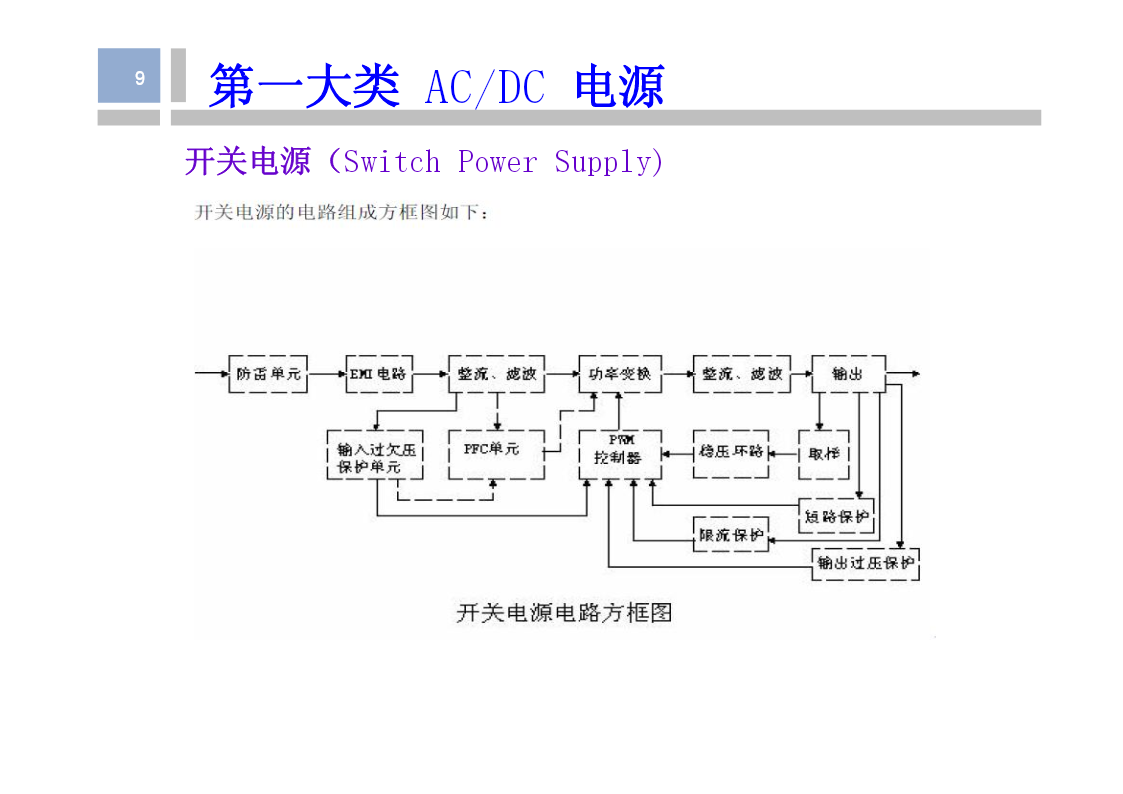

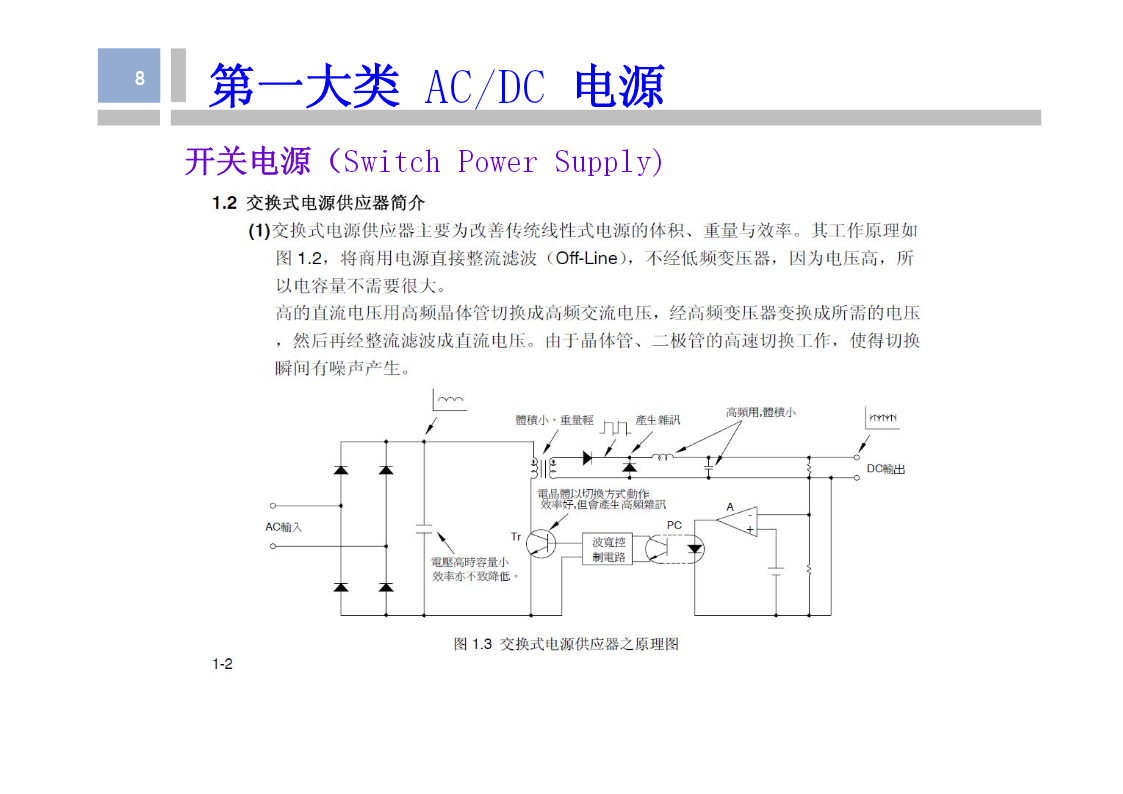

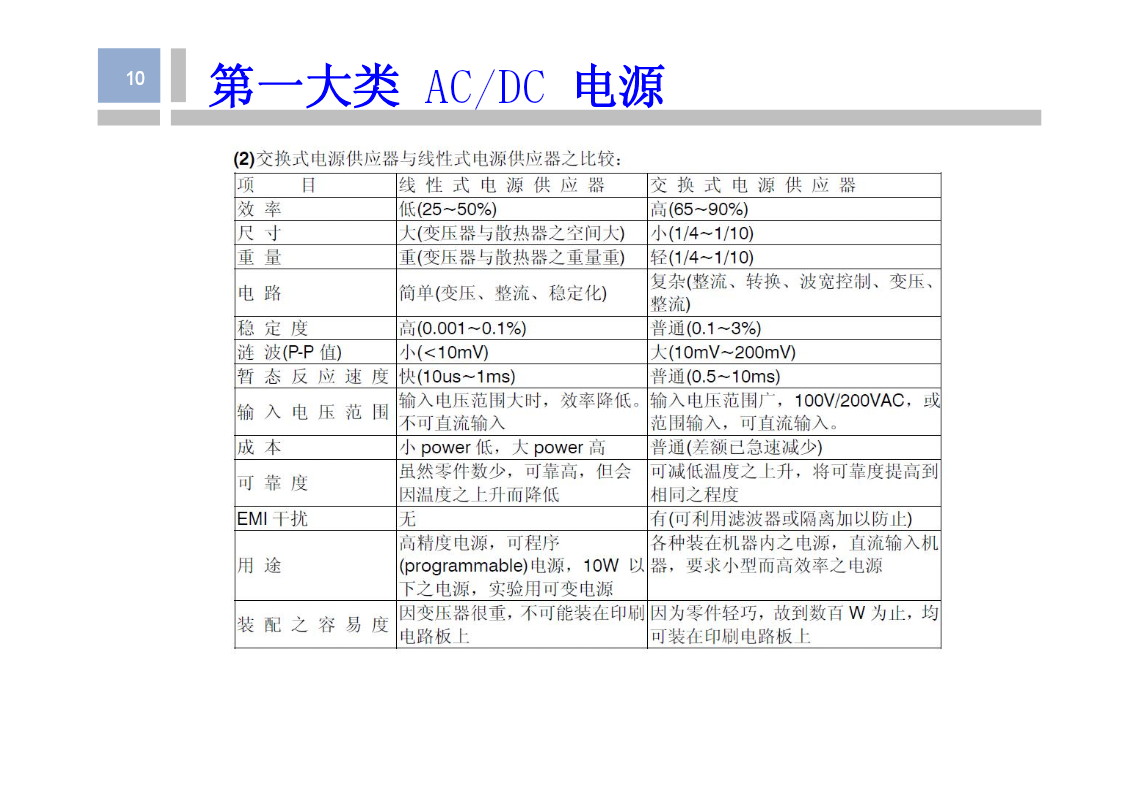

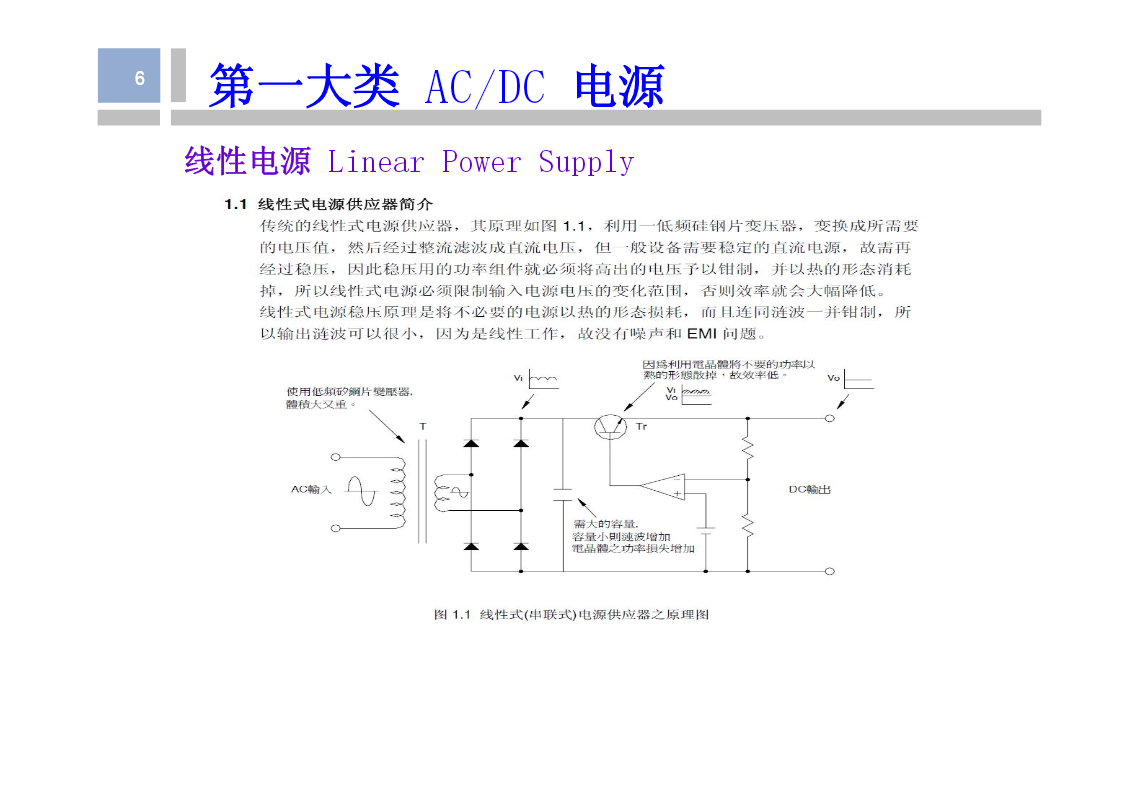

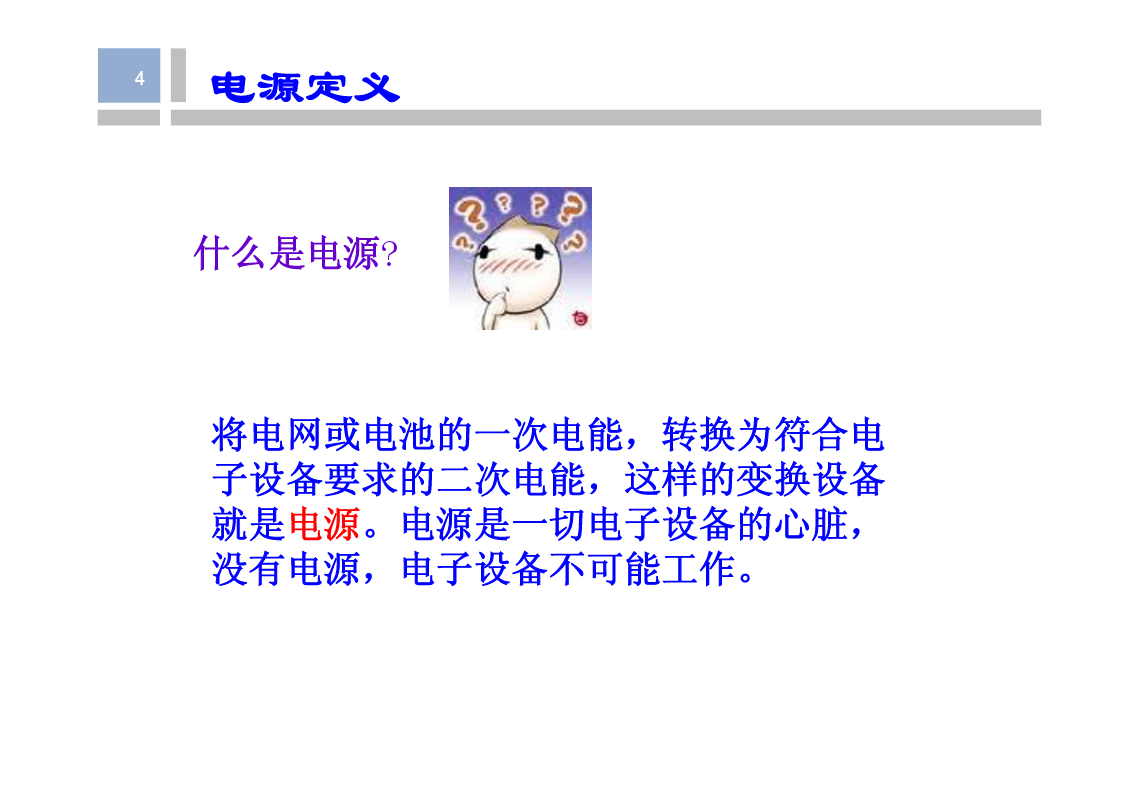

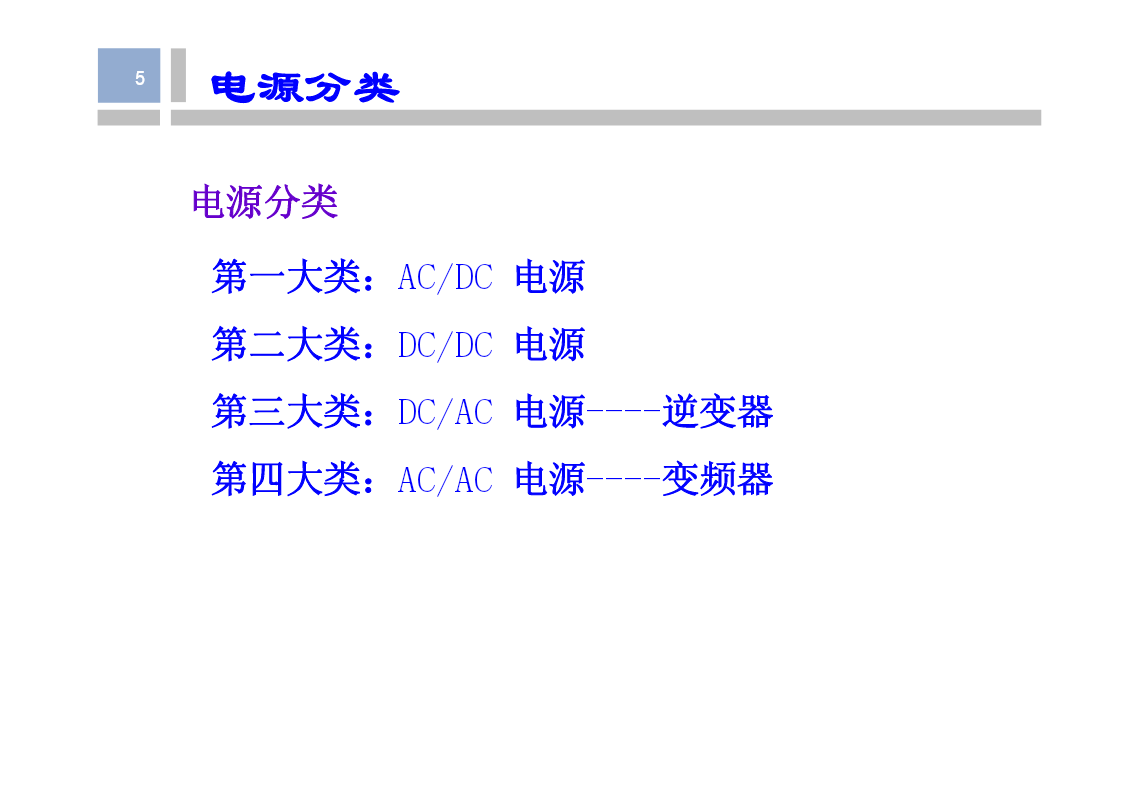

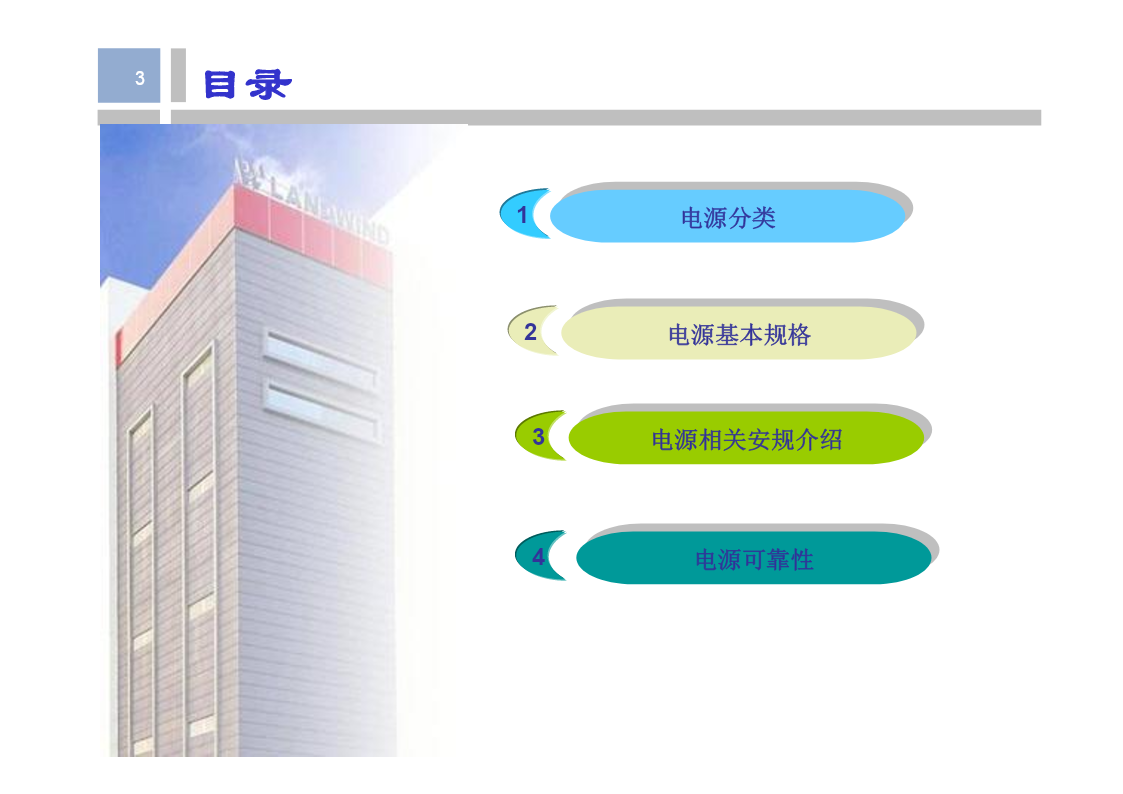

电源基本知识2这些设备有什么共同点?它们都需要电源!3目录1电源电源分类分类2电源电源基基本本规格规格3电源电源相相关关安安规规介绍介绍4电源电源可可靠性靠性4电源定义什么是电源?将电网或电池的一次电能，转换为符合电子设备要求的二次电能，这样的变换设备就是电源。电源是一切电子设备的心脏，没有电源，电子设备不可能工作。5电源分类电源分类第一大类：AC/DC电源第二大类：DC/DC电源第三大类：DC/AC电源----逆变器第四大类：AC/AC电源----变频器6第一大类AC/DC电源线性电源LinearPowerSupply7第一大类AC/DC电源线性电源LinearPowerSupply8第一大类AC/DC电源开关电源（SwitchPowerSupply)9第一大类AC/DC电源开关电源（SwitchPowerSupply)10第一大类AC/DC电源11目录1电源电源分类分类2电源电源基基本本规格规格3电源电源相相关关安安规规介绍介绍4电源电源可可靠性靠性12输入电压及频率13输入电压及频率开关电源（SwitchPowerSupply)14输入电压及频率交流电源输入电压：100V/240V电网提供的电压稳定度为+/-10%低电压100V(90~110V)高电压240V(216~264V)全电压100/240V(90~264V)交流电源输入频率，一般为50Hz或60Hz,但国家电网提供的频率稳定度为+/-3Hz,故交流输入电源频率允许值为47~63Hz.如有特殊用途（如船舶），可以增加频率，其频率为440Hz,但漏电流会增大。15输入电流/功率因素16浪涌电流17输入电源调整率18漏电流19输出电压精度20最大输出电流/功率21涟波噪声22调整率23效率/时序24过电流保护25过电压保护/过温度保护26耐压/绝缘阻抗27PG/PF信号28目录1电源电源分类分类2电源电源基基本本规格规格3电源电源相相关关安安规规介绍介绍4电源电源可可靠性靠性29电源安规介绍安规简章为保障人类生命财产安全，产品的安全规则检验就变得非常重要。透过UL/TUV/CSA等安全规格检验是为了避免因材料不良，设计不良，零件误用等而造成危险。安全规则检验主要是防止以下六项危害：1.电击2.能量危害3.火灾危害4.机械性及热危害5.辐射性危害6.化学性危害30电源安规介绍法规介绍31电源安规介绍安规机构介绍32电源安规介绍33电源安规介绍各国安规标示34电源安规介绍各国安规标示35目录1电源电源分类分类2电源电源基基本本规格规格3电源电源相相关关安安规规介绍介绍4电源电源可可靠性靠性36电源产品可靠性基本指标可靠度R(t)：可靠性是指产品在规定的条件和规定的时间内，完成规定的功能的能力。把产品在规定的条件和规定的时间内，完成规定功能的概率定义为产品的可靠度，用R(t)标示R(t)=P(T>t)其中P(T>t)就是产品使用时间T大于规定时间t的概率37电源产品可靠性基本指标不可靠度F(t)：产品在规定的条件下，在规定的时间内丧失规定功能的概率定义为产品的不可靠度，用F(t)标示F(t)=P(T<t)其中P(T<t)就是产品使用时间T小于规定时间t的概率38产品故障率曲线故障率曲线电源产品，在其寿命期内，故障率曲线如下39产品故障期40产品寿命与环境关系41产品寿命与环境关系42电源产品可靠性基本指标MTBF(Meantimebetweenfailure)：是衡量一个产品（尤其是电器产品）的可靠性指标。单位为“小时”。它反映了产品的时间质量，是体现产品在规定时间内保持功能的一种能力。具体来说，是指相邻两次故障之间的平均工作时间，也称为平均故障间隔。MTBF=1/λMTBF高达120万小时，保修5年。120万小时约为137年，并不是说该种硬碟每只均能工作137年不出故障。由MTBF=1/λ可知λ=1/MTBF=1/137年，即该硬碟的平均年故障率约为0.7%，一年内，平均1000只硬碟有7只会出故障。43电源产品可靠性基本指标电解电容寿命可以使用下式计算44电源产品可靠性基本指标降额是使元器件使用中所承受的应力低于其额定值，以达到延缓参数退化，增加工作寿命，提高使用可靠性的目的。用比较好理解的一个比喻，一个能背100斤
