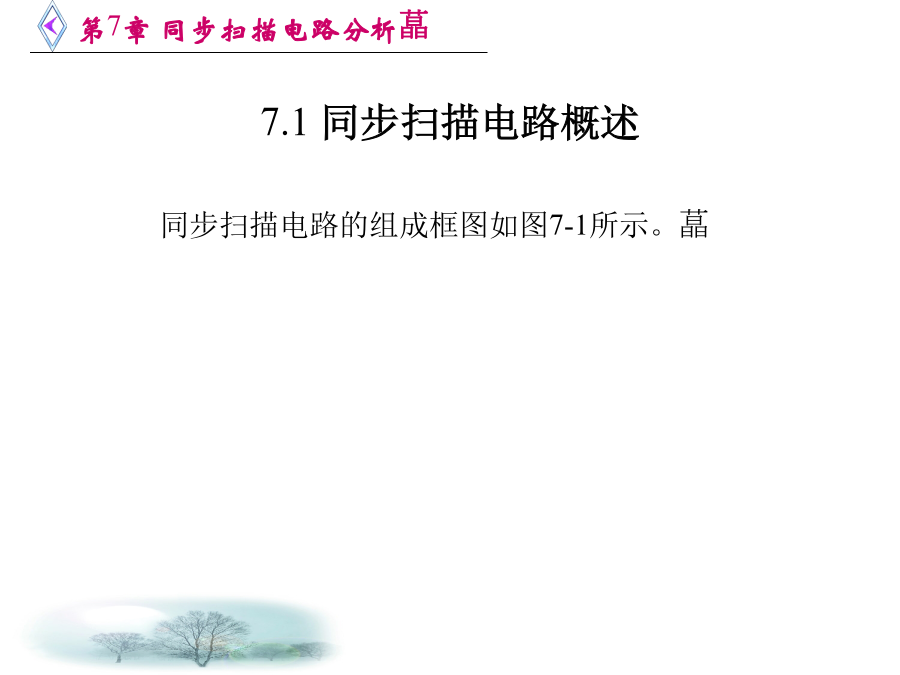

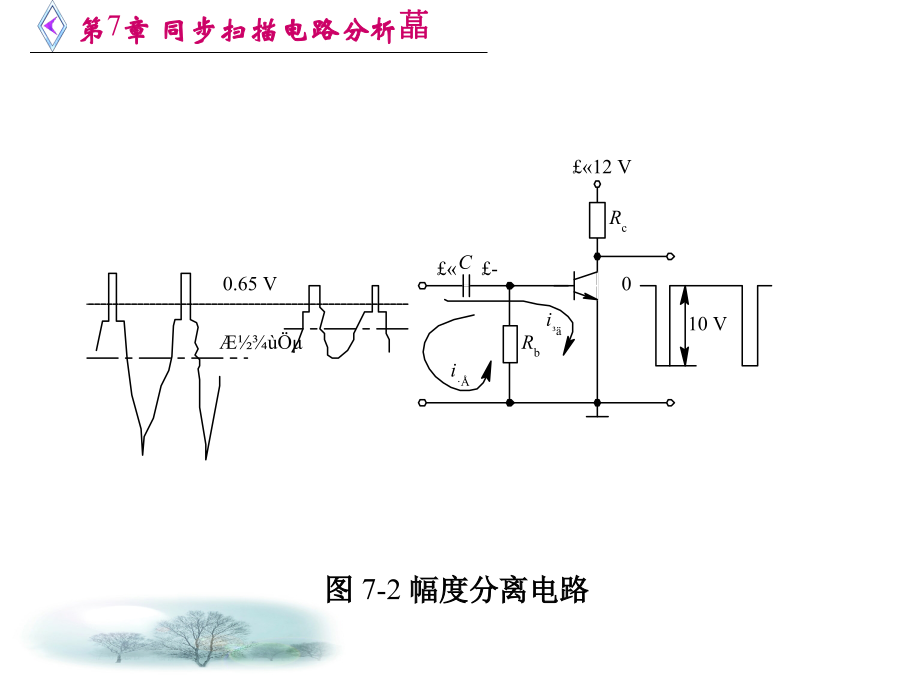

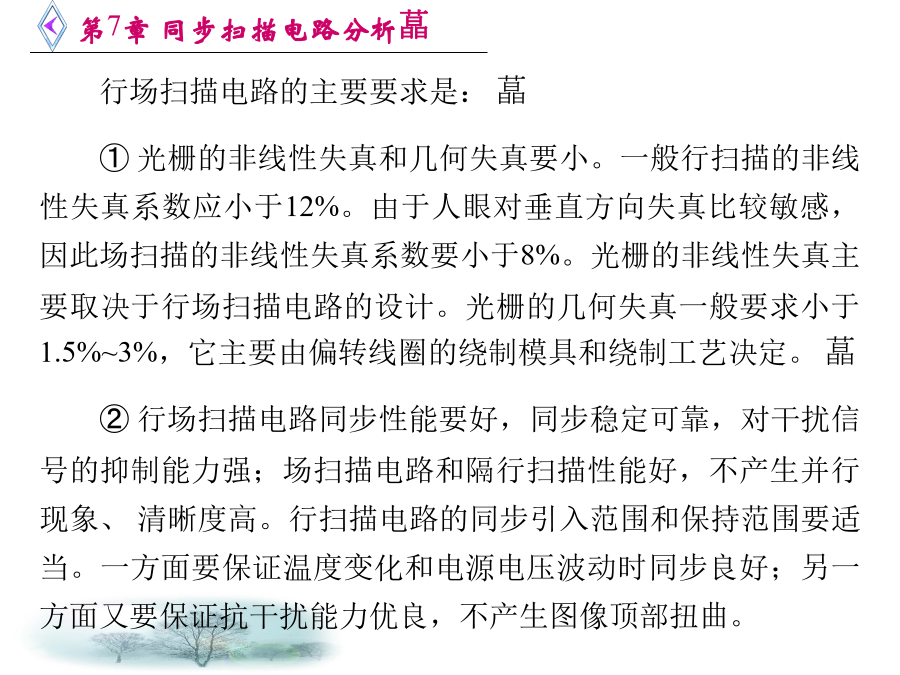

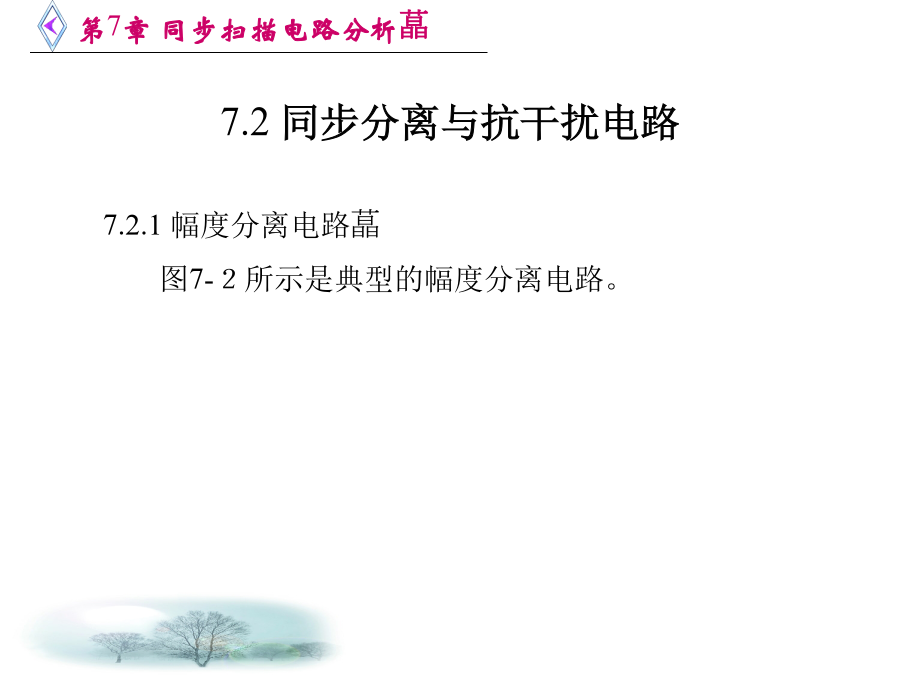

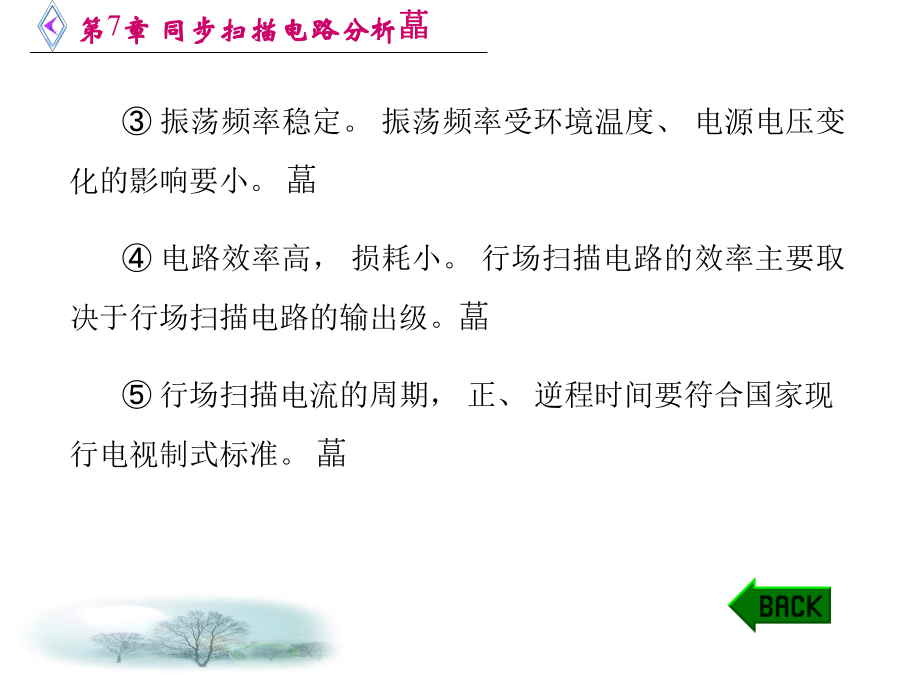

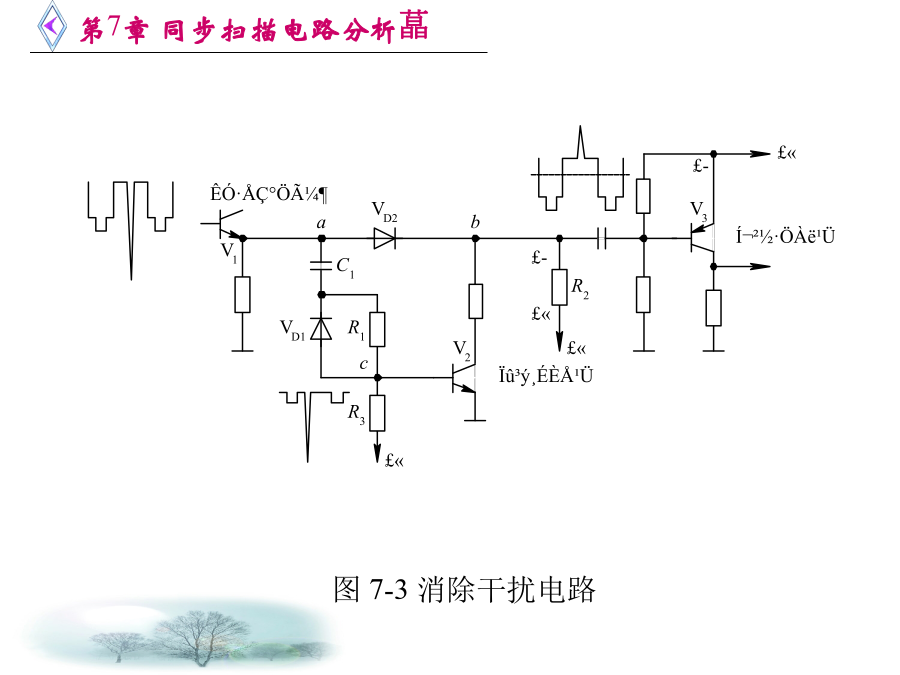

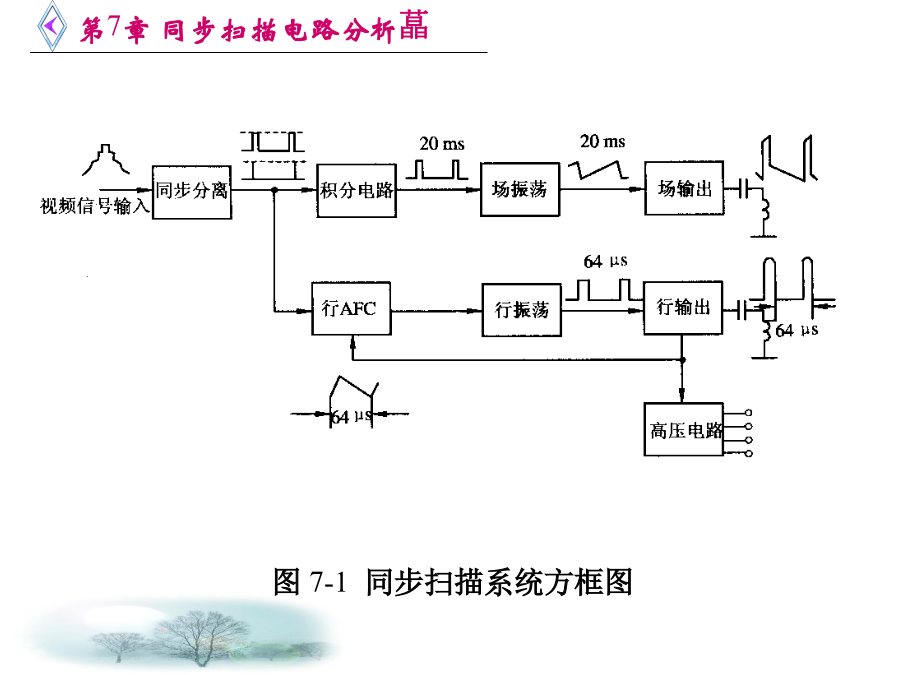

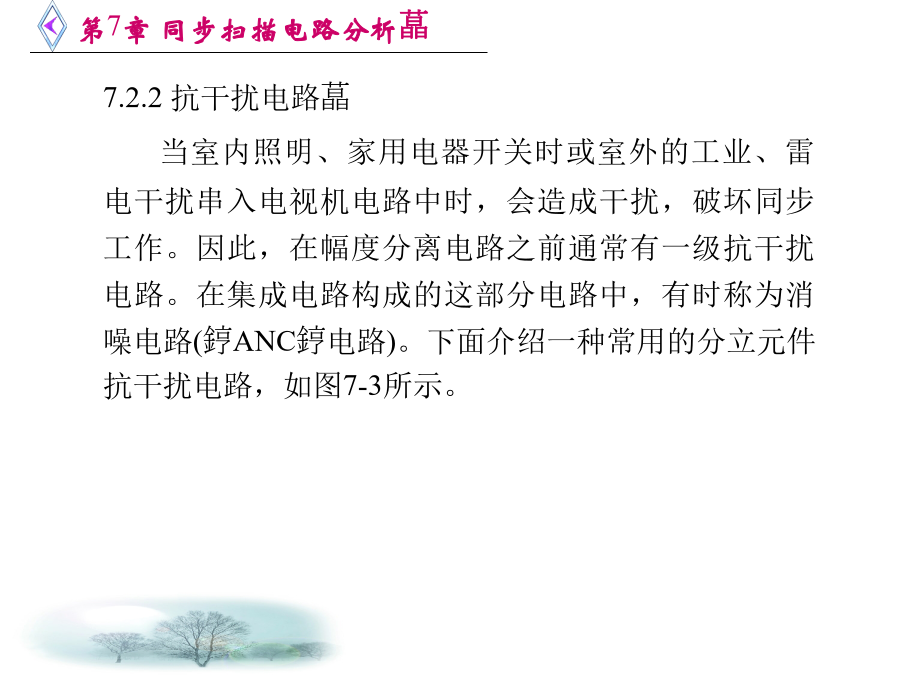

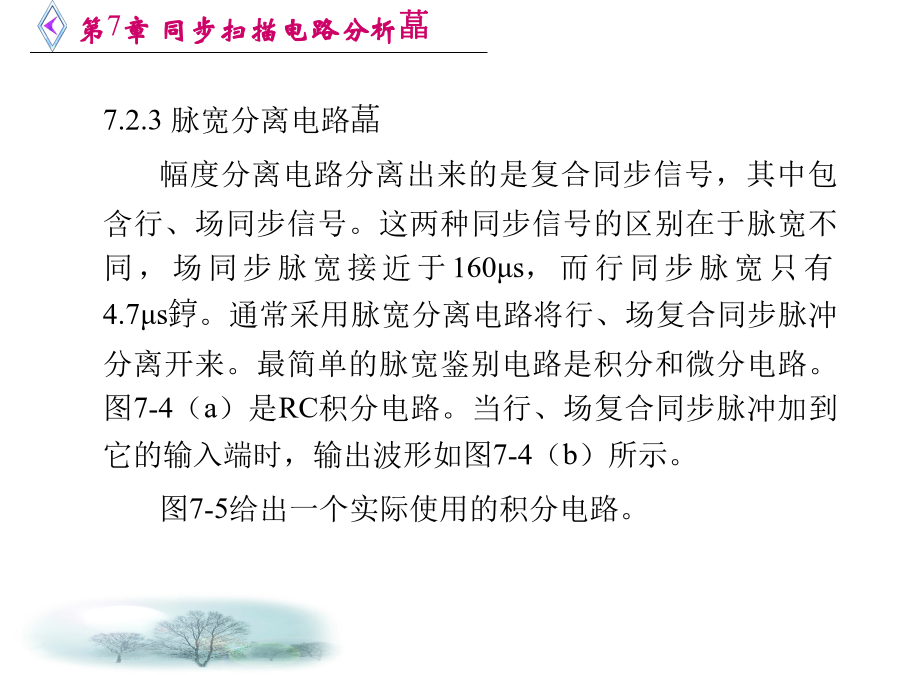

第7章同步扫描电路分析7.1同步扫描电路概述图7-1同步扫描系统方框图行场扫描电路的主要要求是：①光栅的非线性失真和几何失真要小。一般行扫描的非线性失真系数应小于12%。由于人眼对垂直方向失真比较敏感，因此场扫描的非线性失真系数要小于8%。光栅的非线性失真主要取决于行场扫描电路的设计。光栅的几何失真一般要求小于1.5%~3%，它主要由偏转线圈的绕制模具和绕制工艺决定。②行场扫描电路同步性能要好，同步稳定可靠，对干扰信号的抑制能力强；场扫描电路和隔行扫描性能好，不产生并行现象、清晰度高。行扫描电路的同步引入范围和保持范围要适当。一方面要保证温度变化和电源电压波动时同步良好；另一方面又要保证抗干扰能力优良，不产生图像顶部扭曲。③振荡频率稳定。振荡频率受环境温度、电源电压变化的影响要小。④电路效率高，损耗小。行场扫描电路的效率主要取决于行场扫描电路的输出级。⑤行场扫描电流的周期，正、逆程时间要符合国家现行电视制式标准。7.2同步分离与抗干扰电路图7-2幅度分离电路7.2.2抗干扰电路当室内照明、家用电器开关时或室外的工业、雷电干扰串入电视机电路中时，会造成干扰，破坏同步工作。因此，在幅度分离电路之前通常有一级抗干扰电路。在集成电路构成的这部分电路中，有时称为消噪电路(ANC电路)。下面介绍一种常用的分立元件抗干扰电路，如图7-3所示。图7-3消除干扰电路7.2.3脉宽分离电路幅度分离电路分离出来的是复合同步信号，其中包含行、场同步信号。这两种同步信号的区别在于脉宽不同，场同步脉宽接近于160μs，而行同步脉宽只有4.7μs。通常采用脉宽分离电路将行、场复合同步脉冲分离开来。最简单的脉宽鉴别电路是积分和微分电路。图7-4（a）是RC积分电路。当行、场复合同步脉冲加到它的输入端时，输出波形如图7-4（b）所示。图7-5给出一个实际使用的积分电路。图7-4RC积分电路(a)电路；(b)波形图7-5两节RC积分电路利用微分电路可以去掉场同步脉冲而取得行同步脉冲。因为微分电路只对脉冲的上升沿和下降沿跳变有反应，对输入脉冲的宽度没有反应。微分电路的原理图如图7-6所示。图7-6RC微分电路(a)原理电路；(b)波形图7.3行扫描电路图7-7行锯齿波电流②给显像管提供行消隐信号，以消除电子束回扫时产生的回扫线的影响。③将行脉冲信号控制行输出管，使行输出级产生显像管所必需的供电电压，包括阳极高压、加速极电压，聚焦极所需电压以及视放输出级所需电源电压。图7-8行扫描电路的组成7.3.2行振荡器1.电路组成电感三点式变形振荡器的组成如图7-9（a）所示。图7-9行振荡器的组成(a)电感三点式行振荡电路；(b)矩形脉冲电压的产生2.振荡过程下面结合图7-10讨论振荡过程，振荡电路一个周期分为四个阶段。1）脉冲前沿（从导通到饱和）接通电源后，在振荡管各极相继出现电流ib、ic、ie,且有ic≈ie=βib。当电流ib从零增大，导致ic也从零增大并流经L1时，必将在L1中产生自感电动势e12，其方向是①正②负。由于L1与L2顺向串联，所以L2上也必然产生一个②正③负的电动势e23。电动势e23的③端通过Cb耦合到振荡管V的基极，电动势e23的②端通过Re耦合到振荡管V的射极。由于振荡管V是PNP型的三极管，且Cb两端的电压不能突变，所以电动势e23的出现将使ub急剧下降，于是ib就进一步增大，并导致ic也急剧增大。ic的急剧增大又使e12、e23更进一步增大，从而产生强烈的正反馈过程：ib↑→ic↑→e12↑→e23↑→ub↓振荡管V很快达到饱和，此时ic达到最大值，ib＜ic/β,uc由零突跳到接近电源UCC的值。由于在本电路中L1、L2是自耦变压器的绕组，耦合得很紧，Cb容量也较大，因此正反馈作用很强，脉冲前沿的跳变时间很短，形成脉冲前沿很短。这个过程的电流和自感电动势的极性如图7-10(a)所示。图7-10电感三点式振荡器的工作过程2）平顶阶段（保持饱和）当晶体管V进入饱和状态后，等效于将L1突然接入UCC与Re组成的简单串联回路中去，虽然此时流过L1的电流还是缓慢上升的，但这时自感电动势e12和e23却变小了。自感电动势e12、e23在V达到饱和时达到最大值，随后e23将经Re向Ce充电，形成电流i2，充电的方向是左负右正，从而使ue上升，以维持V的饱和；同时，e23又经V向Cb充电，形成电流i1,充电方向是上负下正，使ub上升，这将使ib和ic降低。由于Ce充电较快，因而ue较早达到稳定值；而由于Cb充电较慢，因此ube逐渐上升，即ib逐渐降低。当ib降到又可以控制ic,即ib=ic/β时,晶
