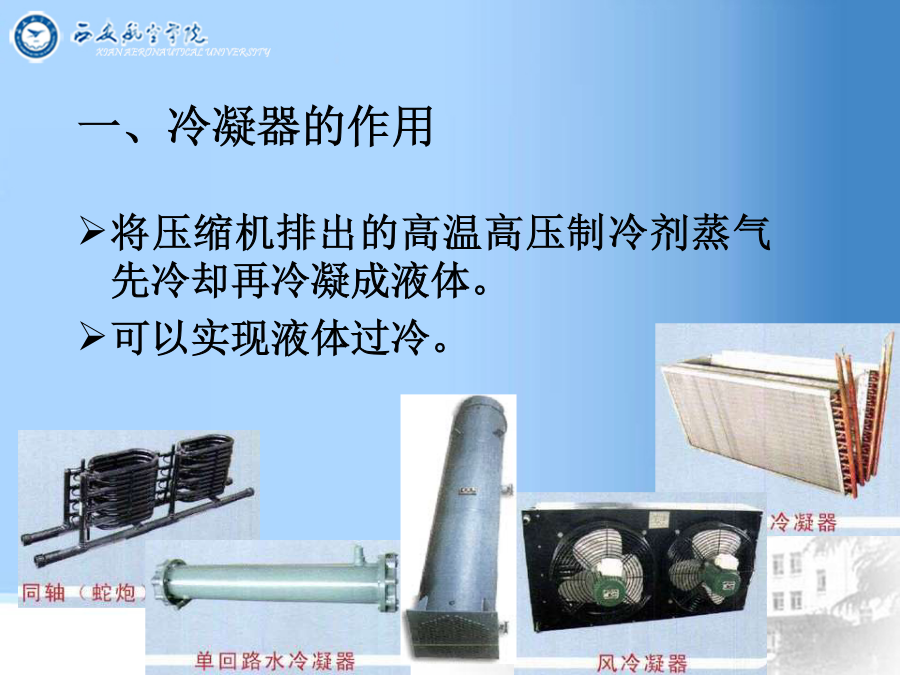

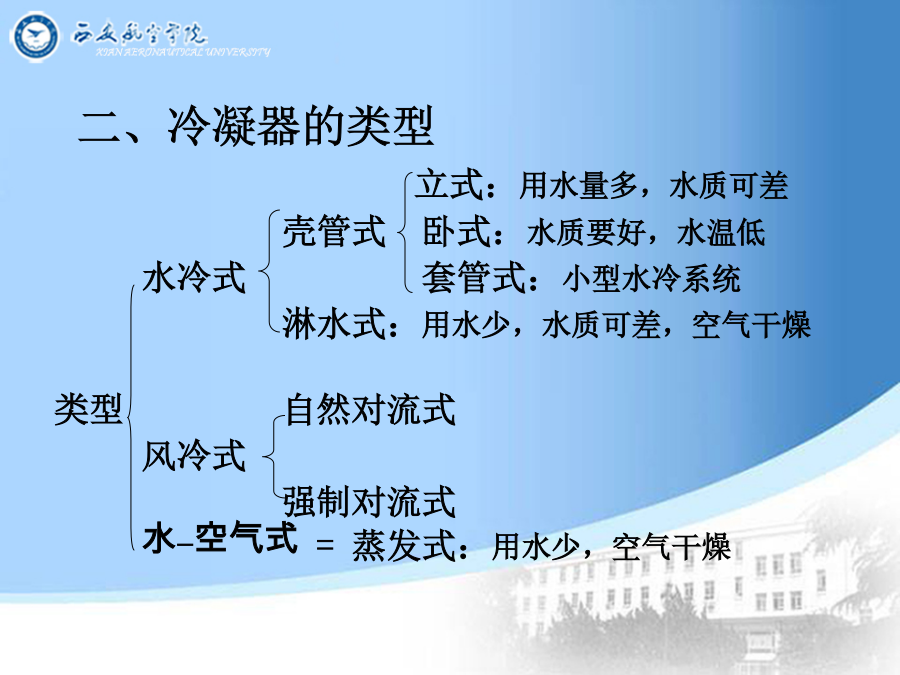

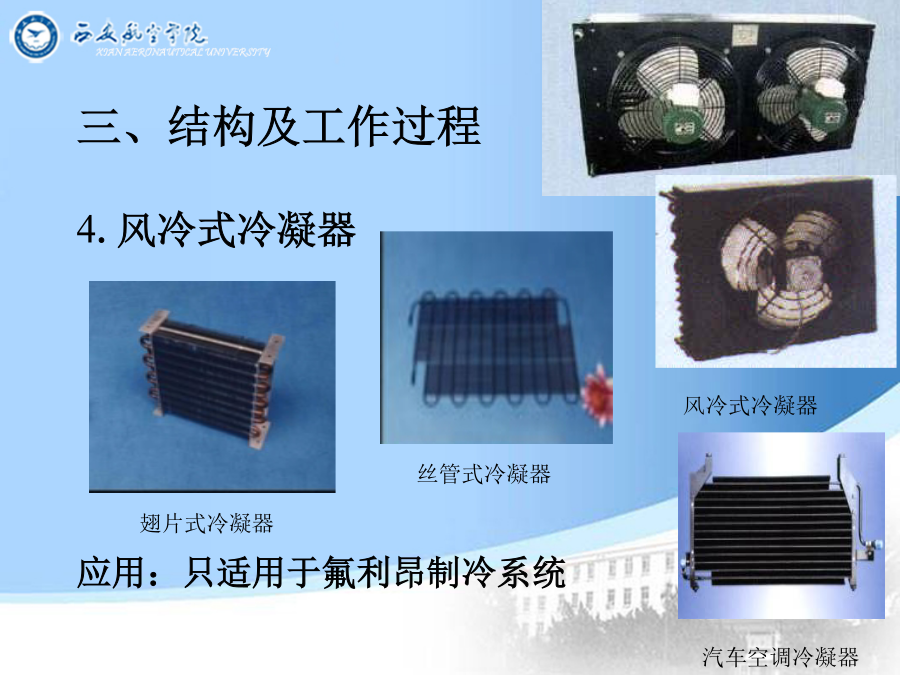

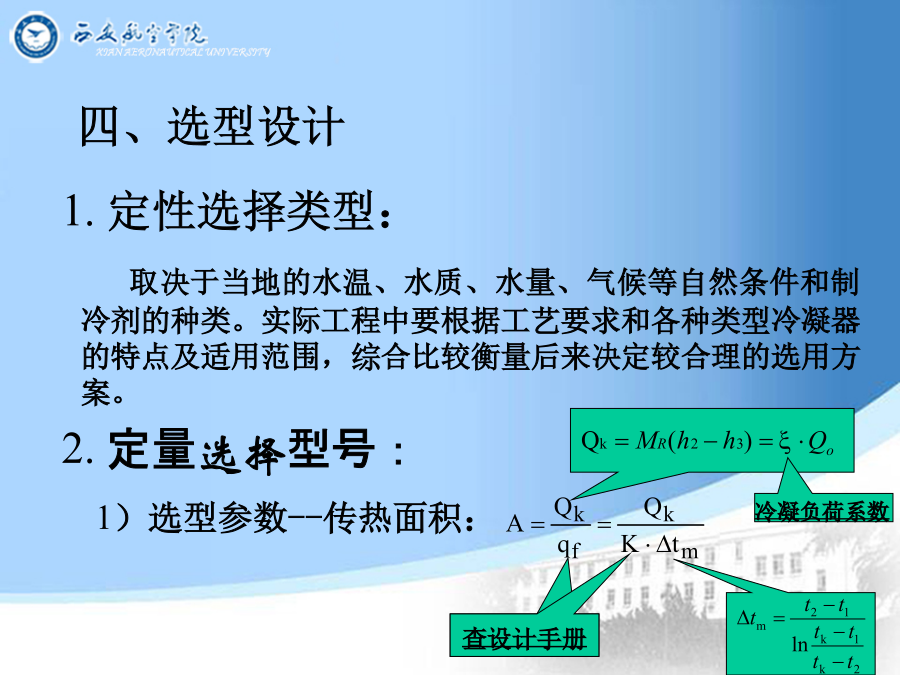

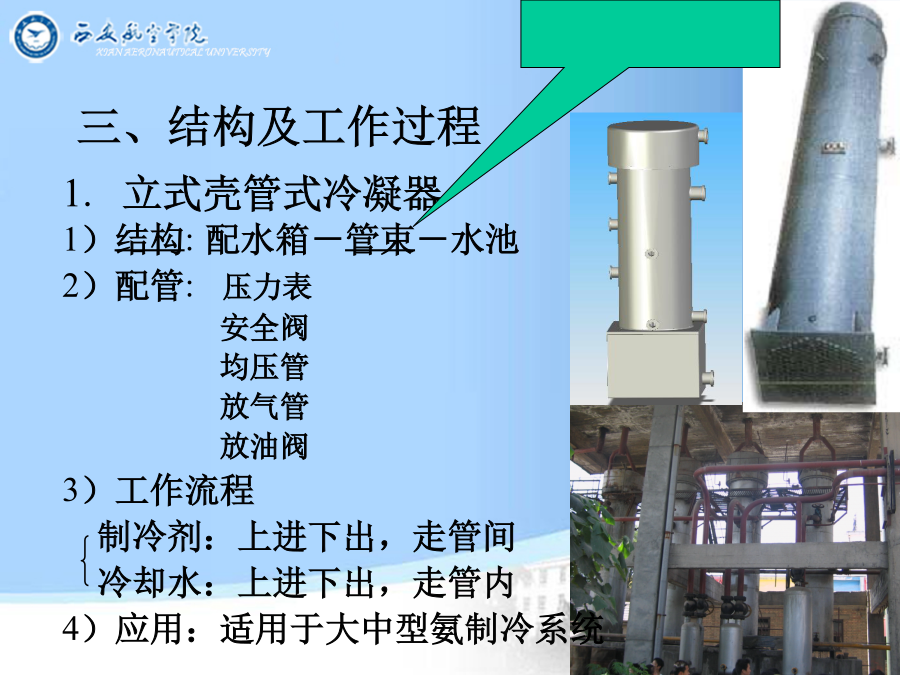

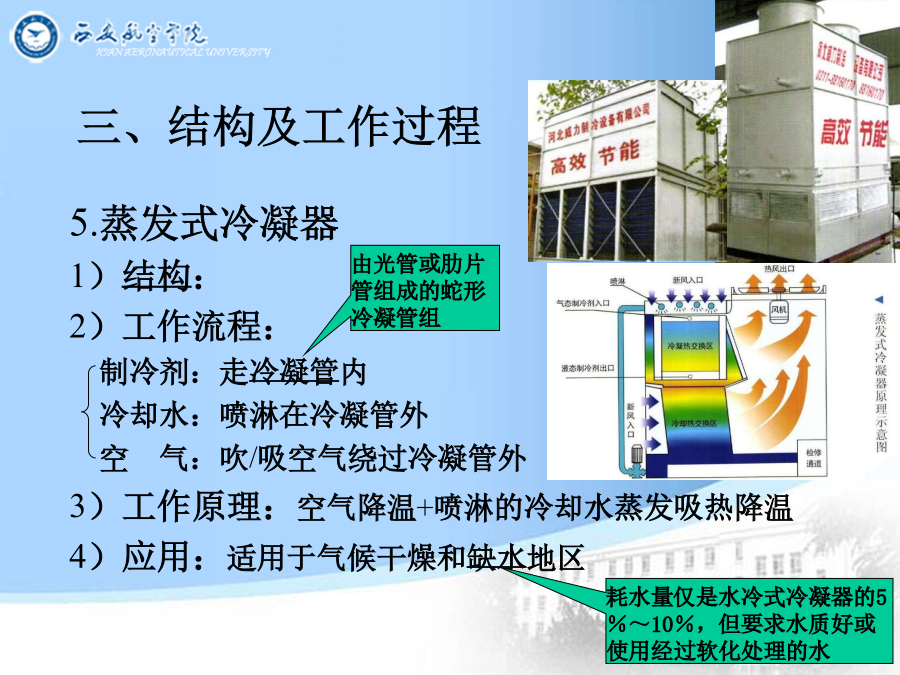

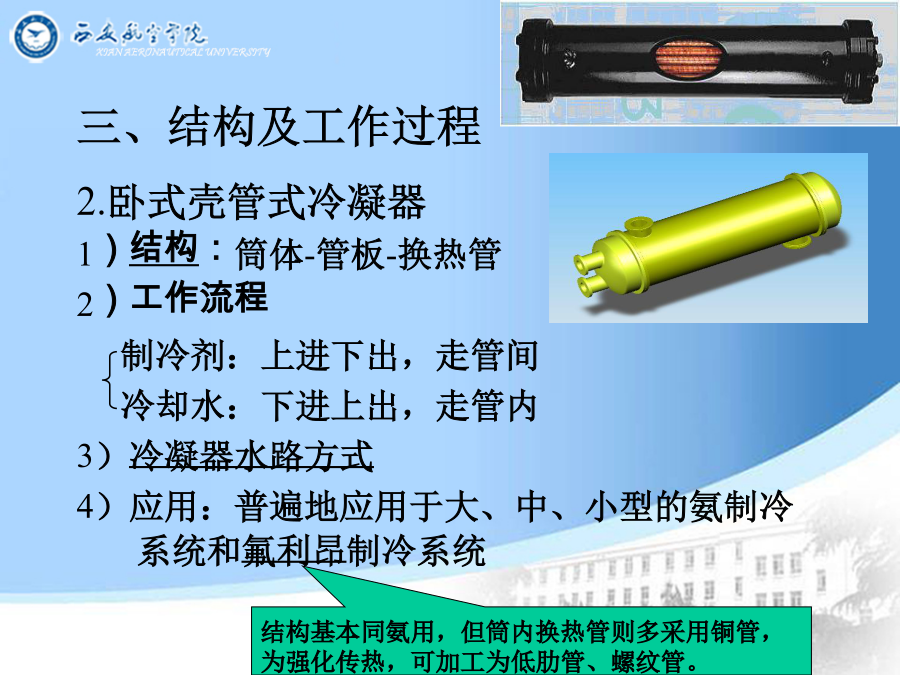

制冷技术一、冷凝器的作用二、冷凝器的类型立式壳管式冷凝器1）结构:配水箱－管束－水池2）配管:压力表安全阀均压管放气管放油阀3）工作流程制冷剂：上进下出，走管间冷却水：上进下出，走管内4）应用：适用于大中型氨制冷系统三、结构及工作过程三、结构及工作过程三、结构及工作过程5.蒸发式冷凝器1）结构：2）工作流程：制冷剂：走冷凝管内冷却水：喷淋在冷凝管外空气：吹/吸空气绕过冷凝管外3）工作原理：空气降温+喷淋的冷却水蒸发吸热降温4）应用：适用于气候干燥和缺水地区1.定性选择类型：取决于当地的水温、水质、水量、气候等自然条件和制冷剂的种类。实际工程中要根据工艺要求和各种类型冷凝器的特点及适用范围，综合比较衡量后来决定较合理的选用方案。2.定量选择型号：1）选型参数--传热面积：2）水冷式冷凝器冷却水流量：3）卧式冷凝器水侧阻力：4）选型样本：立式卧式套管式风冷式蒸发式传热面积（加肋或翅片）换热管材料制冷剂流速及流向不凝性气体含油量冷凝器构造及型式冷却介质
