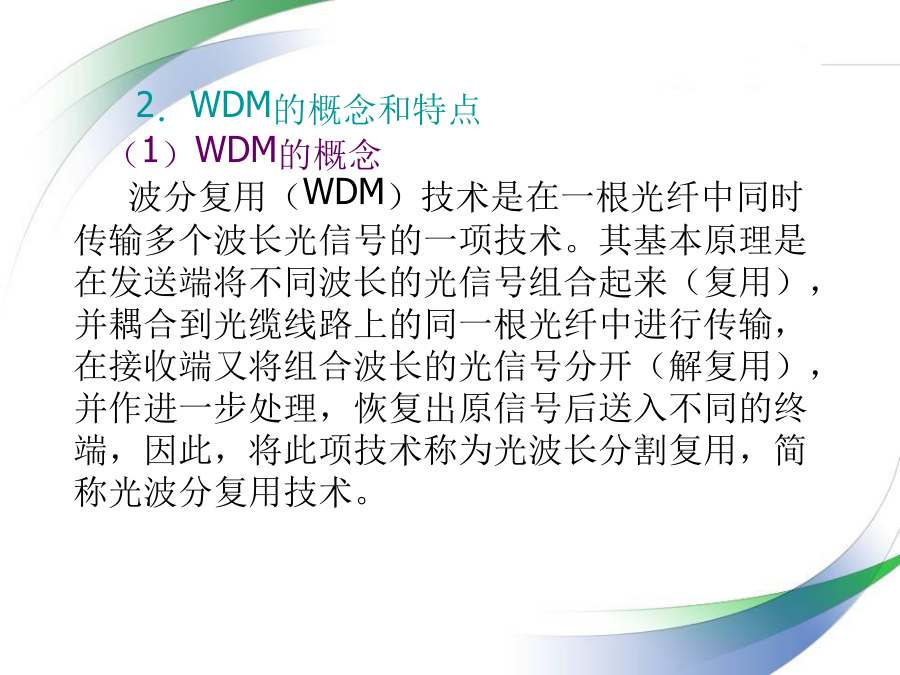

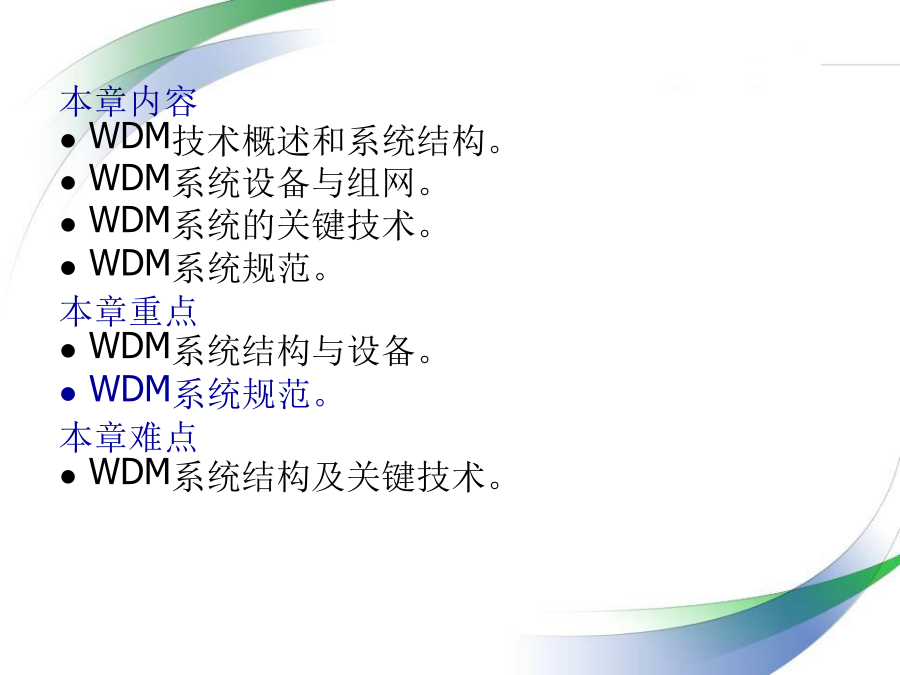

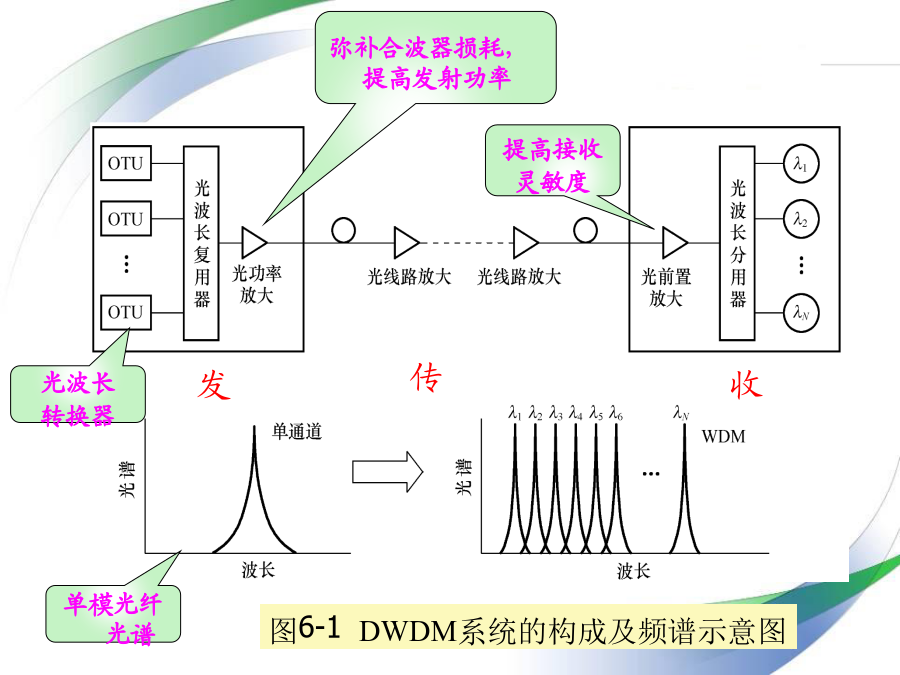

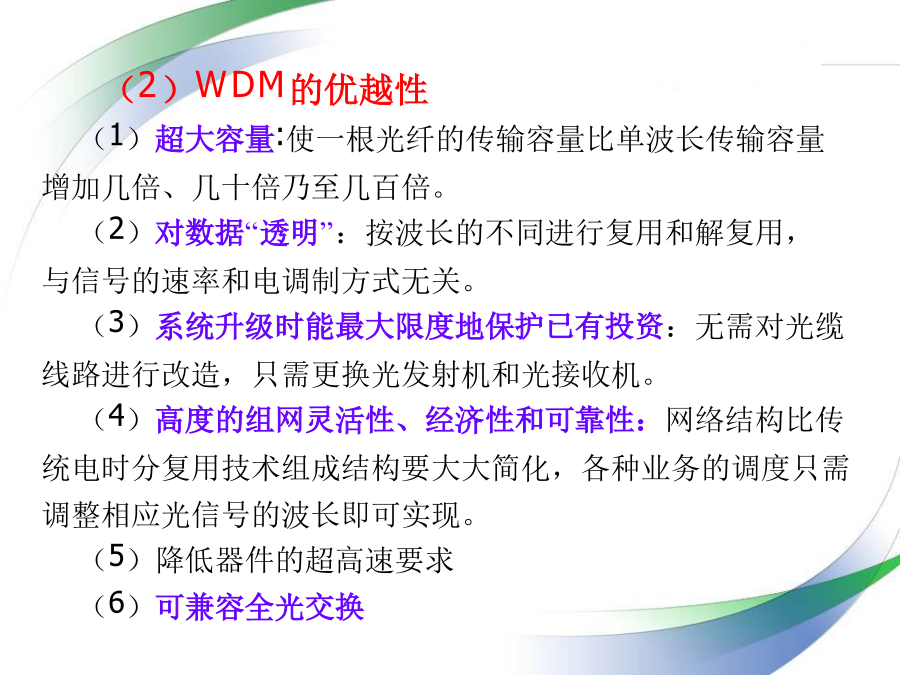

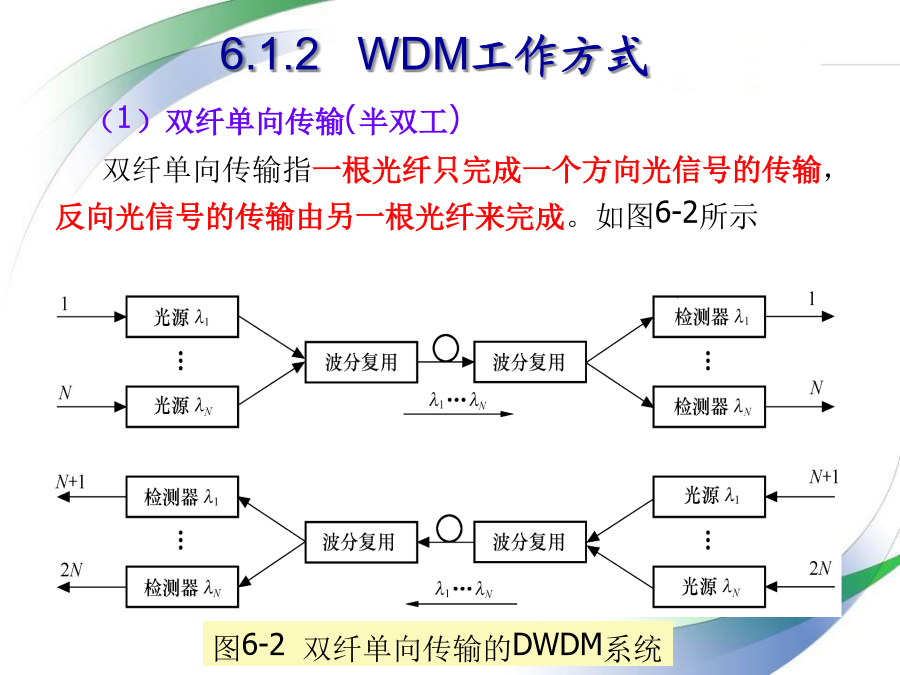

第6章WDM系统本章内容WDM技术概述和系统结构。WDM系统设备与组网。WDM系统的关键技术。WDM系统规范。本章重点WDM系统结构与设备。WDM系统规范。本章难点WDM系统结构及关键技术。学习本章目的和要求DWDM的原理DWDM关键技术和实现方式传输媒质（也就是光纤）的种类和特性DWDM系统组网6.1WDM技术概述2．WDM的概念和特点（1）WDM的概念波分复用（WDM）技术是在一根光纤中同时传输多个波长光信号的一项技术。其基本原理是在发送端将不同波长的光信号组合起来（复用），并耦合到光缆线路上的同一根光纤中进行传输，在接收端又将组合波长的光信号分开（解复用），并作进一步处理，恢复出原信号后送入不同的终端，因此，将此项技术称为光波长分割复用，简称光波分复用技术。波分复用:光纤通信中特有的一种传输技术，它利用了一根光纤可以同时传输多个不同波长的光载波的特点，将光纤的低损耗窗口划分成若干个波段，每个波段用作一个独立的信道传输一种预定波长的光信号。通常把光信道间隔较大（几十个纳米，甚至在光纤的不同窗口上）的复用称光波分复用(WDM，WavelengthDivisionMultiplexing)，而把在同一窗口中信道间隔较小（纳米级、零点几个纳米级）的WDM称为密集波分复用（DWDM）(光纤上的FDM)。DWDM系统的构成及光谱示意如图6-1所示。（2）WDM的优越性（1）超大容量:使一根光纤的传输容量比单波长传输容量增加几倍、几十倍乃至几百倍。（2）对数据“透明”：按波长的不同进行复用和解复用，与信号的速率和电调制方式无关。（3）系统升级时能最大限度地保护已有投资：无需对光缆线路进行改造，只需更换光发射机和光接收机。（4）高度的组网灵活性、经济性和可靠性：网络结构比传统电时分复用技术组成结构要大大简化，各种业务的调度只需调整相应光信号的波长即可实现。（5）降低器件的超高速要求（6）可兼容全光交换6.1.2WDM工作方式（2）单纤双向传输(全双工)单纤双向传输指在一根光纤中实现两个方向光信号的同时传输，两个方向的光信号应安排在不同波长上。（3）光信号的分出和插入通过光分插复用器（OADM）可以实现各波长的光信号在中间站的分出与插入，即完成上/下光路，利用这种方式可以完成DWDM系统的环形组网。6.1.3WDM系统类型1．集成式WDM系统集成式WDM系统要求SDH终端设备具有满足G.692的光接口：标准的光波长、满足长距离传输的光源。2．开放式WDM系统开放式WDM系统就是在波分复用器前加入光波长转换器（OTU），将SDH非规范的波长转换为标准波长。6.1.4WDM系统应用类型（2）系统的分类与应用代码2．无线路光放大器的WDM系统（1）系统参考配置表6-2无线路光放大器WDM系统的应用代码6.2WDM系统结构与设备（1）光发射机。是WDM系统的核心，对发射激光器的中心波长有特殊的要求外，还需要根据WDM系统的不同应用来选择具有一定色度色散容限的发射机。（2）光放大器。光线路放大器可以根据情况决定有或没有。目前使用的光放大器多数为EDFA。（3）光接收机。接收机不但要满足一般接收机对光信号灵敏度、过载功率等参数的要求，还要能承受有一定光噪声的信号，要有足够的电带宽性能。（4）光监控信道。监控系统内各信道的传输情况，光监控波长λs为1510nm。（5）网络管理系统。对WDM系统进行管理，实现配置管理、故障管理、性能管理、安全管理等功能，并与上层管理系统（如TMN）相连。6.2.2WDM系统设备2．DWDM的几种网络单元类型DWDM设备可分为光终端复用器（OTM）、光线路放大器（OLA）、光分插复用器（OADM）和电中继器（REG）几种类型。以华为公司的波分320G设备为例讲述各种网元的作用(自学)。（1）光终端复用器（OTM）OTM放置在终端站，分为发送部分和接收部分。在发送方向，OTM把波长为λ1～λ16（或λ32）的STM-16信号经合波器复用成DWDM主信道，然后对其进行光放大，并附加上波长为λs的光监控信道。在接收方向，OTM先把光监控信道取出，然后对DWDM主信道进行光放大，经分波器解复用成16（或32）个波长的STM-16信号。OTM的信号流向如图6-11所示。λs（2）光线路放大器（OLA）光线路放大器放置在中继站上，完成双向传输的光信号放大，延伸无电中继的传输距离。每个传输方向的OLA先取出光监控信道（OSC）并进行处理，再将主信道进行放大，然后将主信道与光监控信道OSC合路并送入光纤线路。如图6-12所示。（3）光分插复用器（OADM）用于分插本地业务通道，其他业务通道穿通。OADM设备接收线路的光信号后，先提取监控信道，
