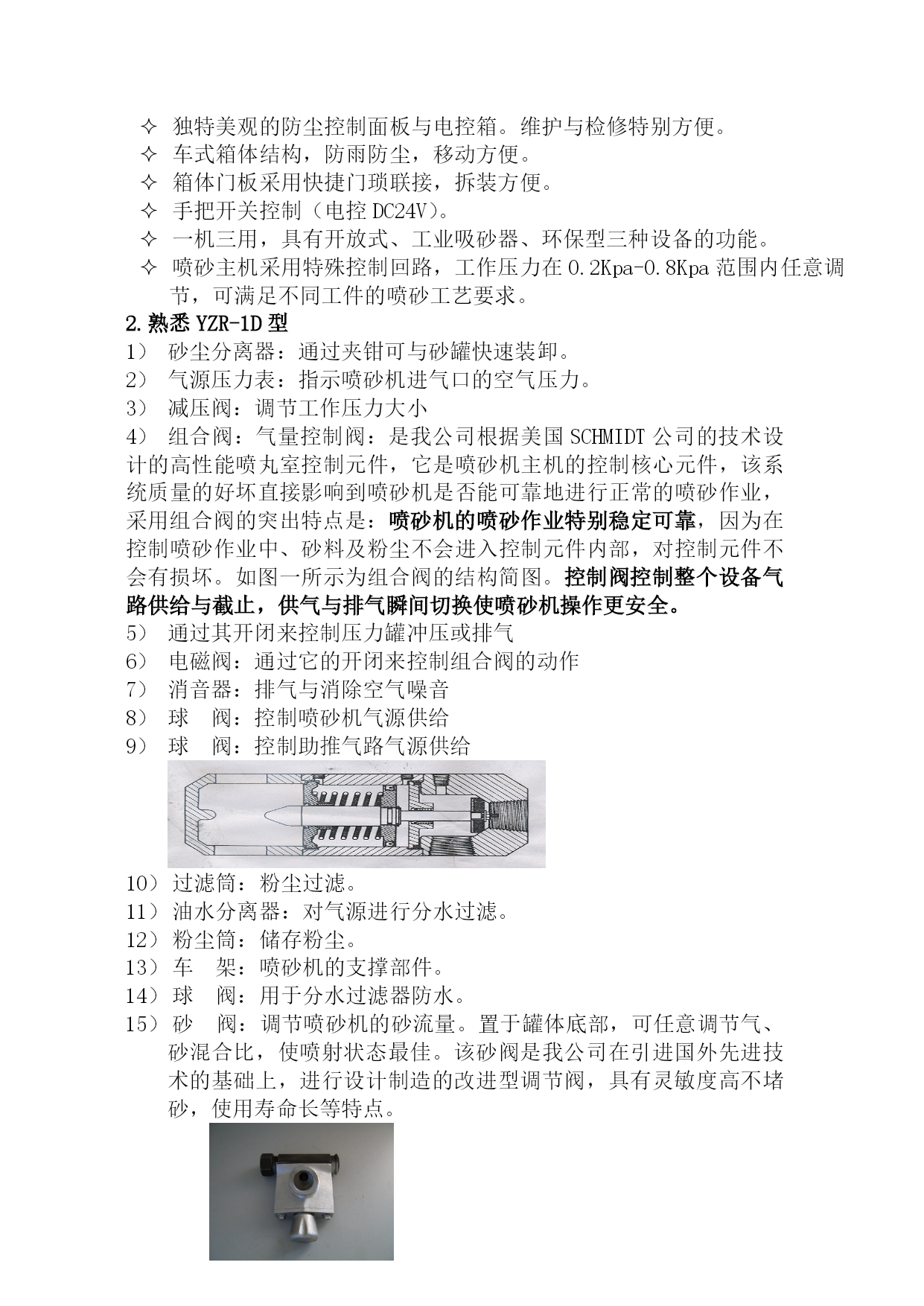

北京金诺亿洲科技开发有限公司Beijingjinnuoyizhouscience&technologydevelopmentco.,ltdFax收件单位：日期：收件人：发件人：潘建立传真：传真：010-87335911电话：电话：13611342110关于：喷砂机总页数：6电动环保型喷砂设备性能介绍一.主要用途与使用范围YZR-1D型系列循环回收式喷砂机是一种环保型喷砂设备，是我公司为繁重的喷吸砂工作设计生产的多用途高效率新型环保喷砂设备。根椐负压产生装置不同，分为电动和全气动两大种机型。该设备采用压缩空气做动力，将磨料高速喷射到工件表面，经过磨料冲击把工件表面锈污除去，使表面达到一定的清洁度和粗糙度，再通过真空泵（或真空发生器）产生的负压，回收砂料和粉尘，并通过设备的砂尘分离系统将完整的磨料分离继续循环使用，粉尘与锈污进入集尘桶，在单个开关控制下，设备的喷砂、回砂、砂尘分离、砂料循环、粉尘过滤等所有动作自动完成，工作环境干尽无污染，作业现场达到“GB103328-10333-89”车间空气粉尘卫生标准。该设备可广泛应用石油化工、金属结构、船舶修造、管道电力、航天航空、机车制造等行业，是各种钢结构涂装前预处理的理想工具。1.YZR-1D型性能特点：环保设计，砂料、锈污、粉尘自动回收、分离。砂料循环使用，实际检测砂料回收率达99%左右。配有反吹装置，可自动清除滤芯灰尘。内置分水过滤器。可对压缩空气进行二次油水分离。PLC可编程控制（选配），料位报警功能(选配)。设有调压旋钮、反吹按钮。稳定的气控装置与磨料阀。工作半径5-10米，表面处理等级达Sa2.5-3级。配有安全防水电源插座插头，方便操作。配又控制电源航空插座插头方便操作。独特美观的防尘控制面板与电控箱。维护与检修特别方便。车式箱体结构，防雨防尘，移动方便。箱体门板采用快捷门琐联接，拆装方便。手把开关控制（电控DC24V）。一机三用，具有开放式、工业吸砂器、环保型三种设备的功能。喷砂主机采用特殊控制回路，工作压力在0.2Kpa-0.8Kpa范围内任意调节，可满足不同工件的喷砂工艺要求。2.熟悉YZR-1D型砂尘分离器：通过夹钳可与砂罐快速装卸。气源压力表：指示喷砂机进气口的空气压力。减压阀：调节工作压力大小组合阀：气量控制阀：是我公司根据美国SCHMIDT公司的技术设计的高性能喷丸室控制元件，它是喷砂机主机的控制核心元件，该系统质量的好坏直接影响到喷砂机是否能可靠地进行正常的喷砂作业，采用组合阀的突出特点是：喷砂机的喷砂作业特别稳定可靠，因为在控制喷砂作业中、砂料及粉尘不会进入控制元件内部，对控制元件不会有损坏。如图一所示为组合阀的结构简图。控制阀控制整个设备气路供给与截止，供气与排气瞬间切换使喷砂机操作更安全。通过其开闭来控制压力罐冲压或排气电磁阀：通过它的开闭来控制组合阀的动作消音器：排气与消除空气噪音球阀：控制喷砂机气源供给球阀：控制助推气路气源供给过滤筒：粉尘过滤。油水分离器：对气源进行分水过滤。粉尘筒：储存粉尘。车架：喷砂机的支撑部件。球阀：用于分水过滤器防水。砂阀：调节喷砂机的砂流量。置于罐体底部，可任意调节气、砂混合比，使喷射状态最佳。该砂阀是我公司在引进国外先进技术的基础上，进行设计制造的改进型调节阀，具有灵敏度高不堵砂，使用寿命长等特点。砂罐：储存砂料。气包：稳压和蓄水球阀：用于气包排气和放水。回收管连接口喷砂管连接口气源管连接口电控箱脉冲阀产品报价与供货范围一.设备型号：YZR-1D型1.主要技术参数：工作压力4-7bar电源电压AC380V，50HZ电源功率5.5kw耗气量3-6m3/min工作半径5-10m磨料率度18-100目磨料种类棕刚玉等喷嘴直径范围6-8mm表面清洁度Sa2.5-Sa3(GB8923-88)表面粗糙度40-70um(GB1031-83)工作效率5-12m2/h控制方式电控DC24V过滤方式进口滤筒过滤滤芯过滤面积15m2重量200kg外型尺寸1450×530×13502.单台喷砂机供货范围1）喷砂机主机1台2）喷枪1把3）5m喷砂管（ф25）1根4）5m回收管（ф64）1根5）平面毛刷5件6）内角毛刷5件7）外角毛刷5件8）喷嘴1件9）喷枪护套5件10）手把开关1件11）喷砂管接头1套12）喷砂管快速卡箍1件13）回收管接头1套14）喉箍10个15）电源电缆线带插座5米1套16）控制线带插头5米1套3.产品报价：3.8万/台4.供货期限：现货售中售后服务1.乙方在设备验收时提供以下技术文件：(1)设备使用说明书（其中包括设备简介，技术参数，使用前的准空气质量，操作调试，故障排除，气动系统介
