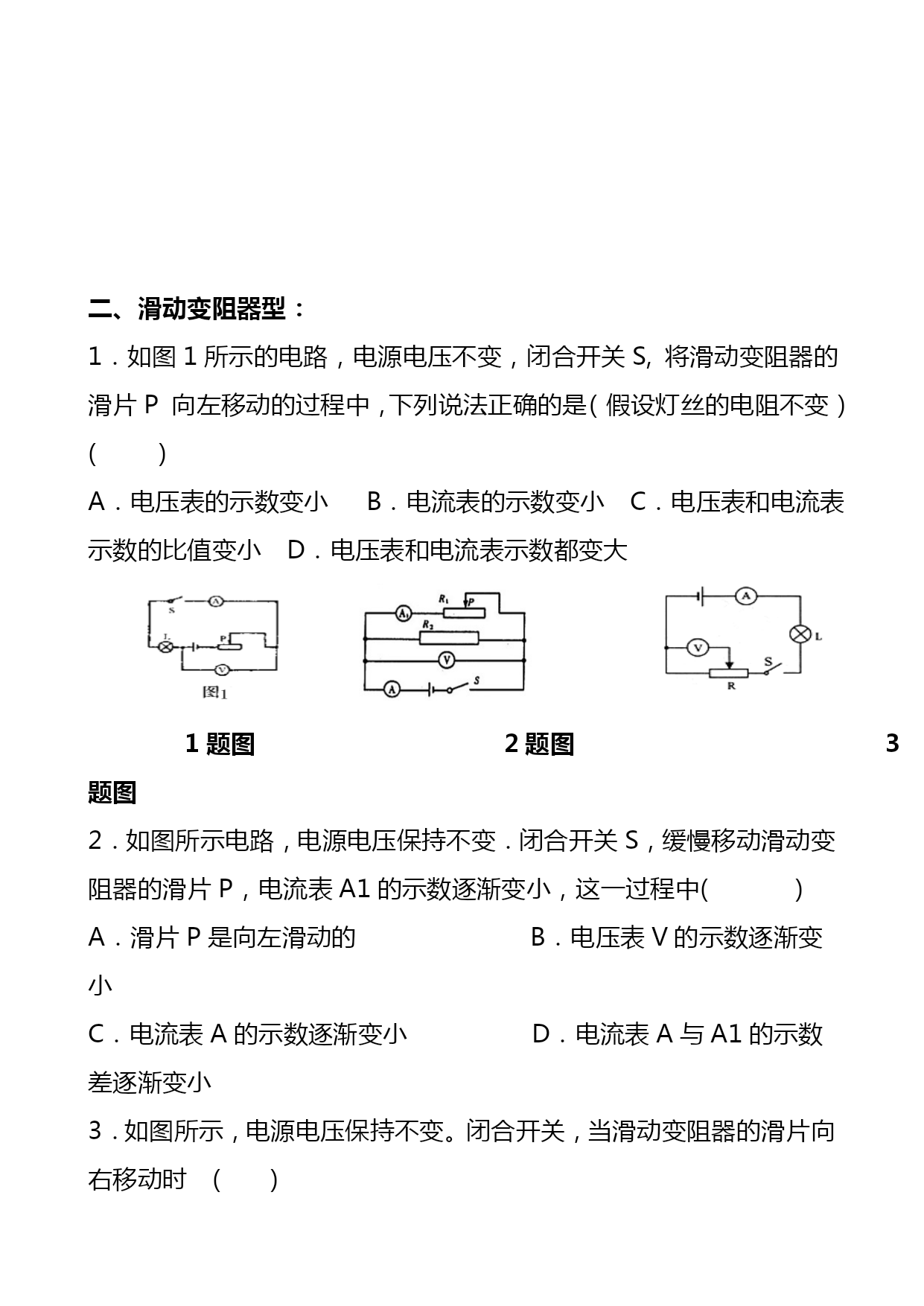

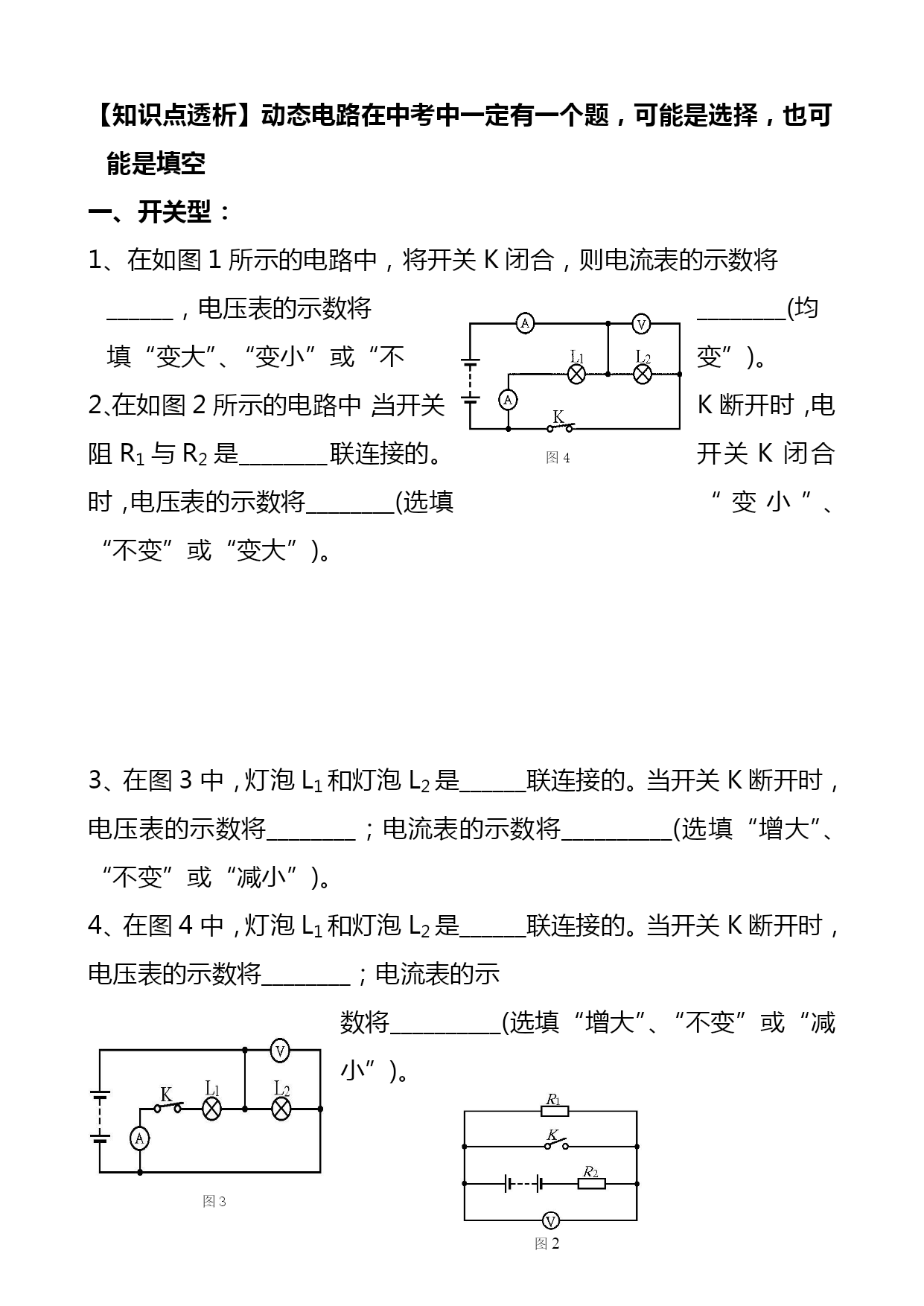

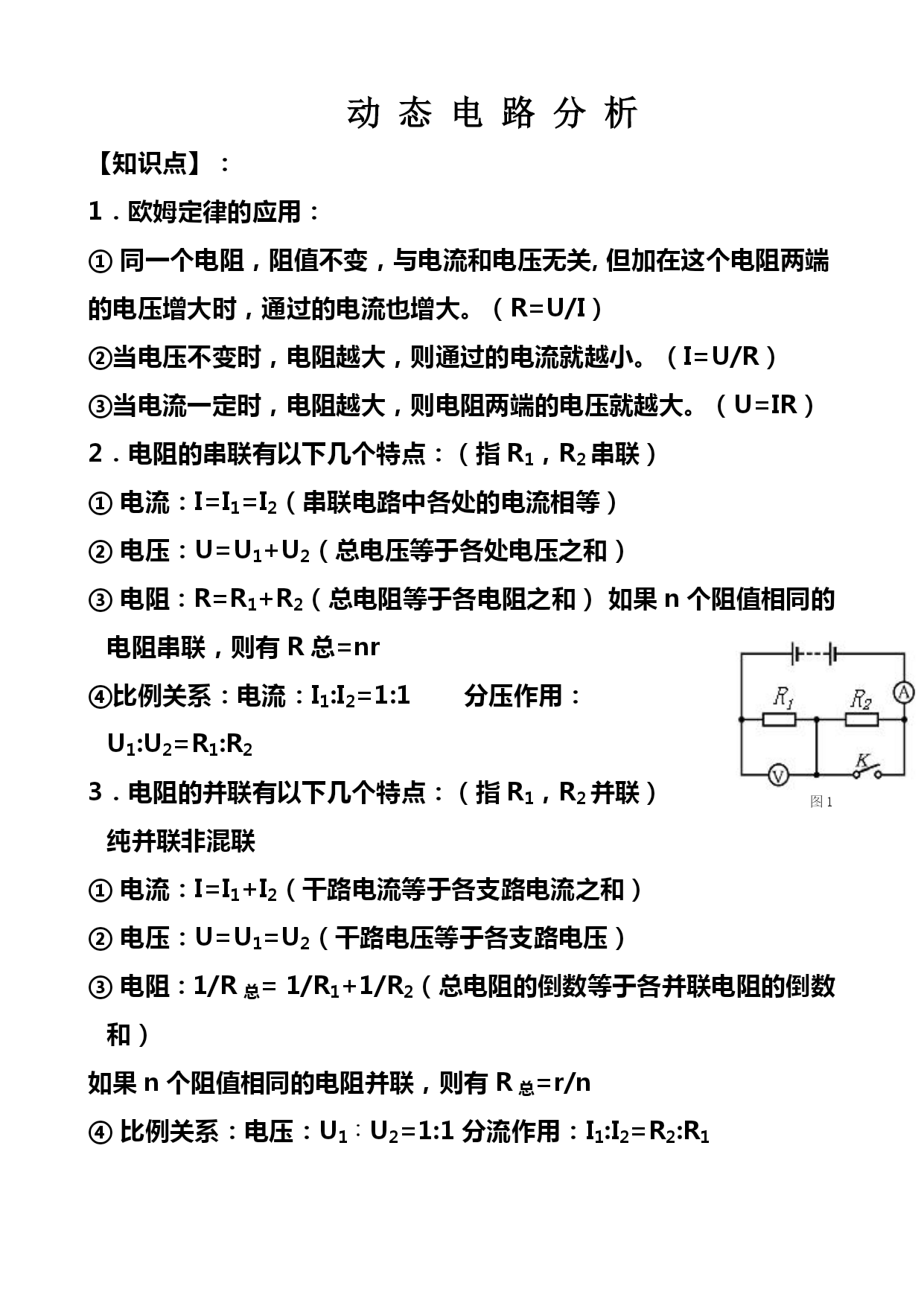

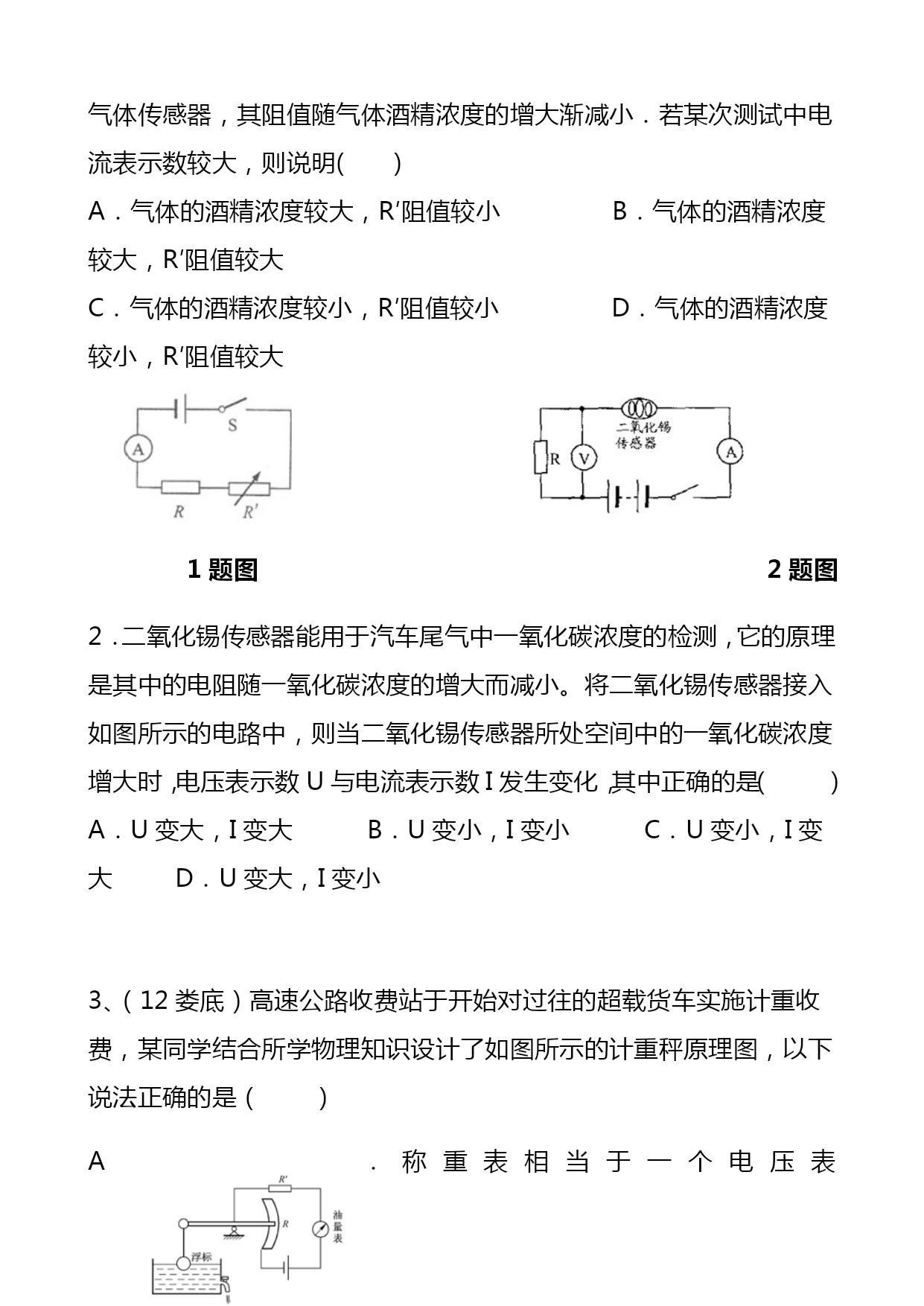

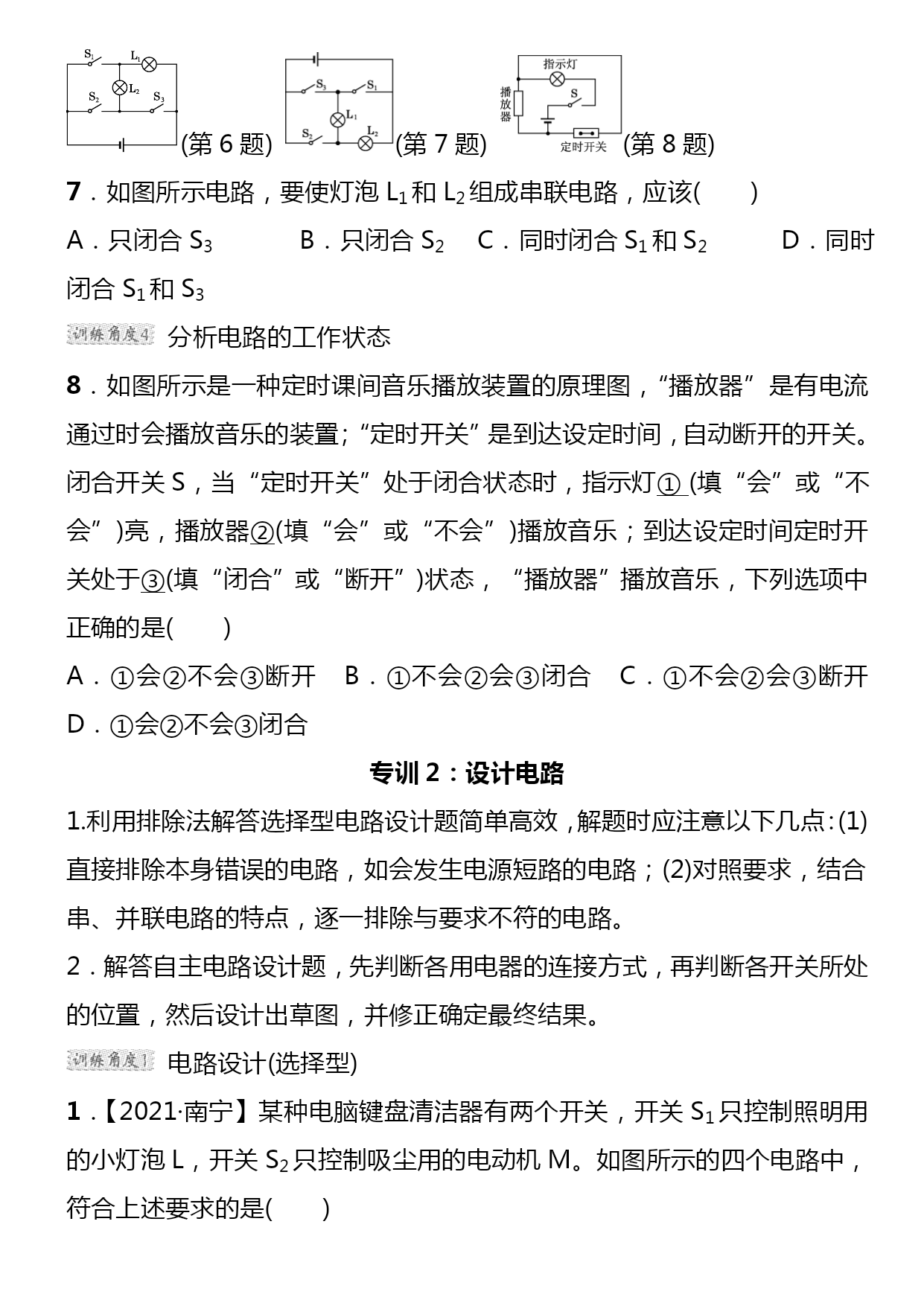

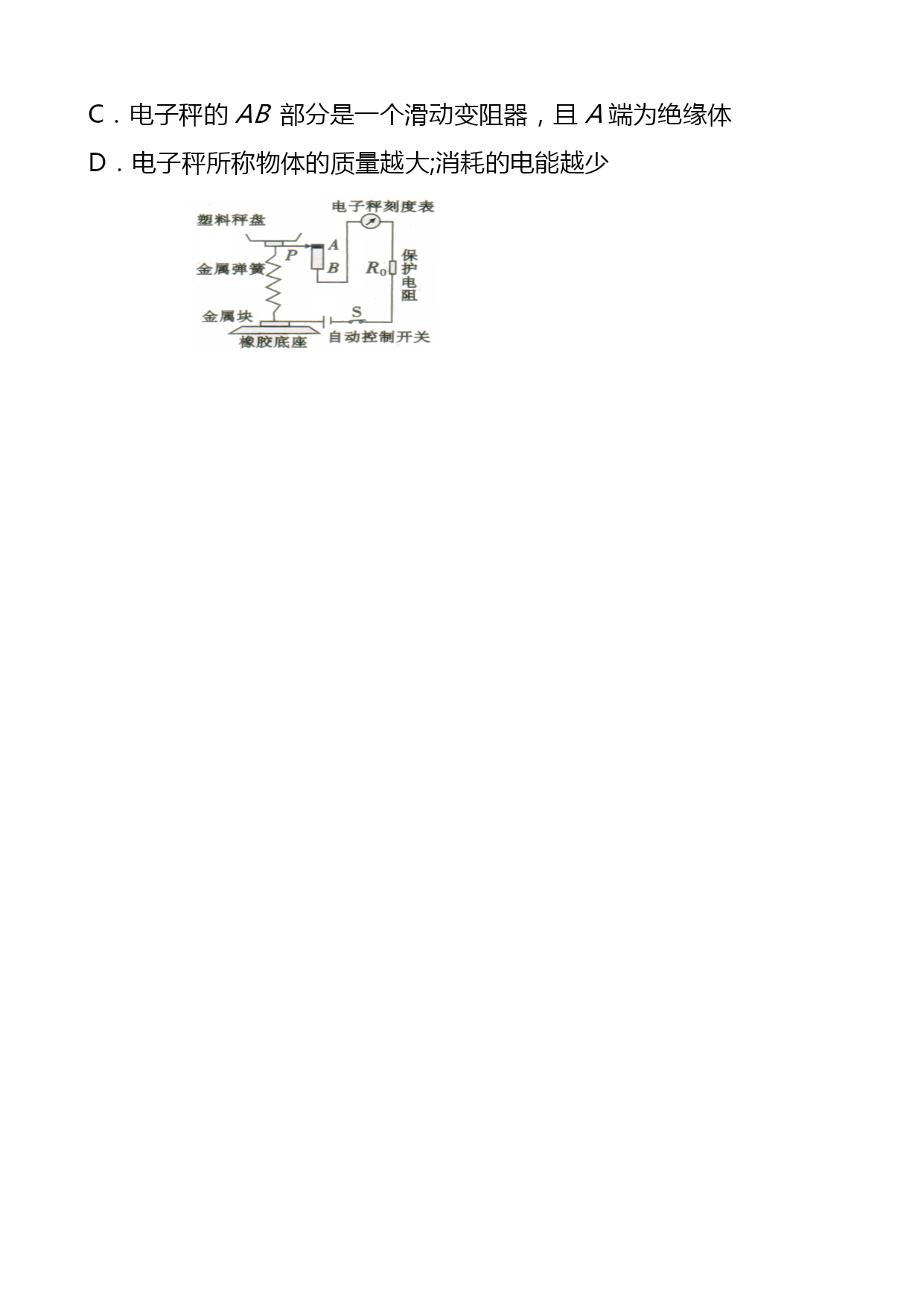

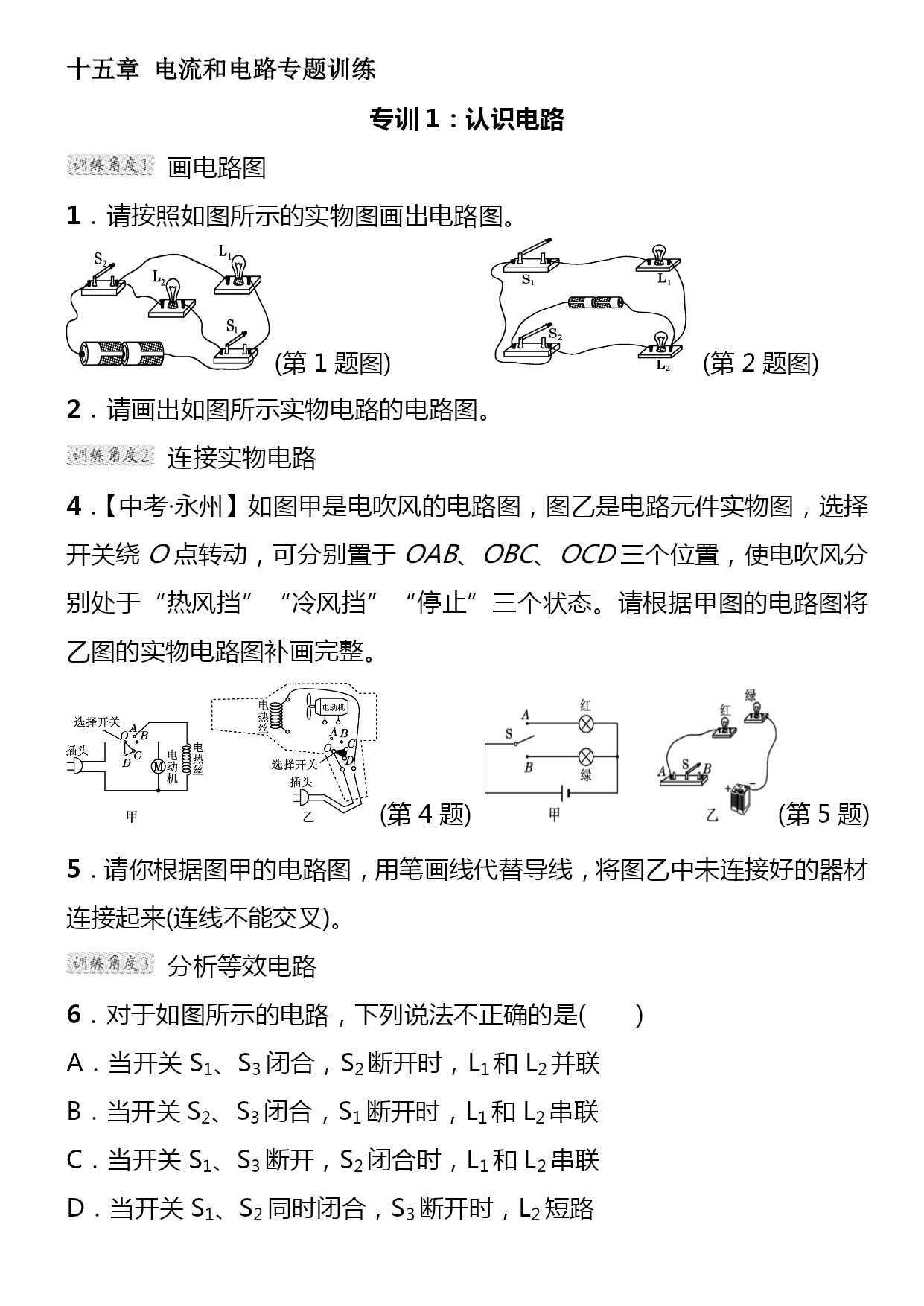

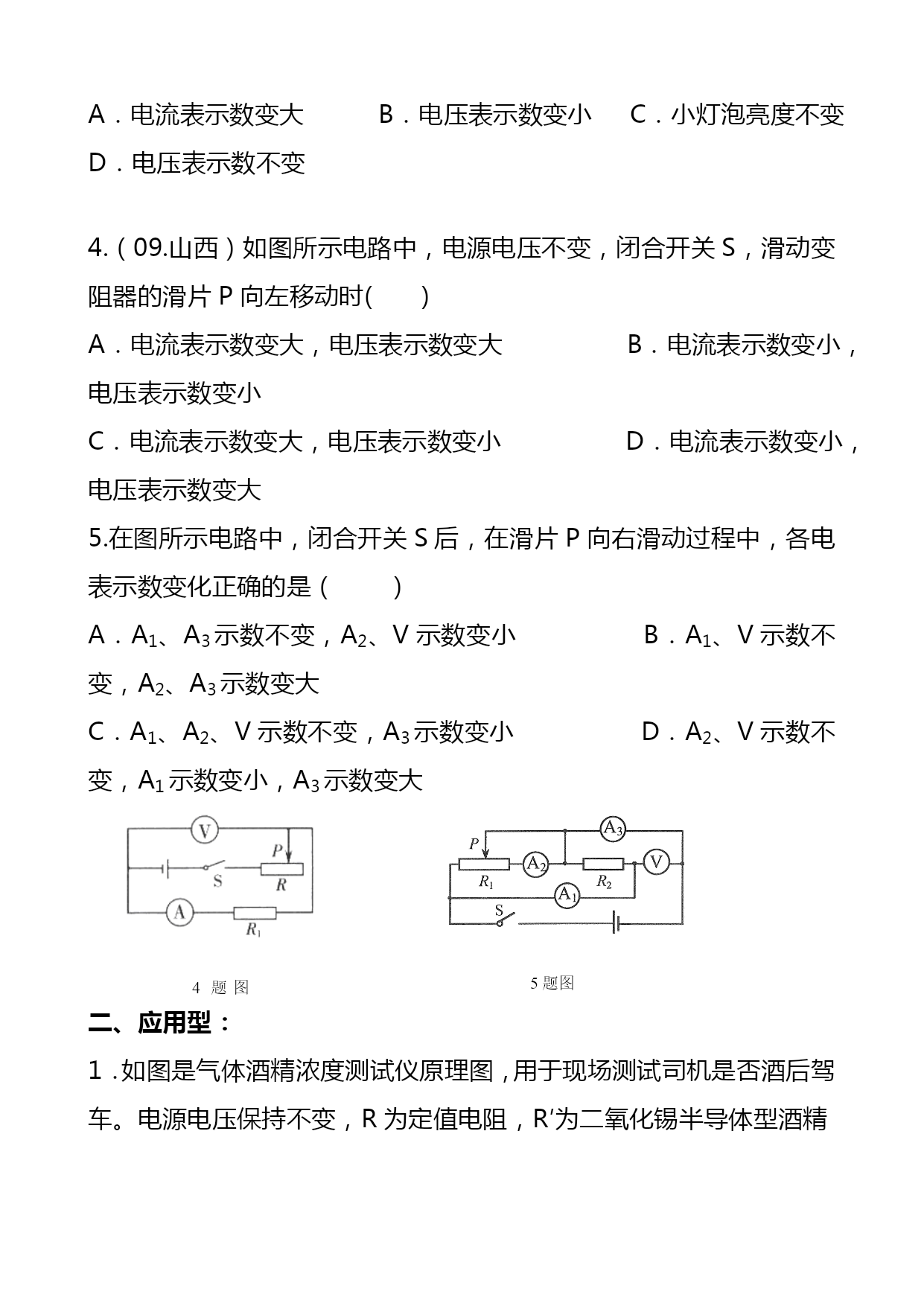

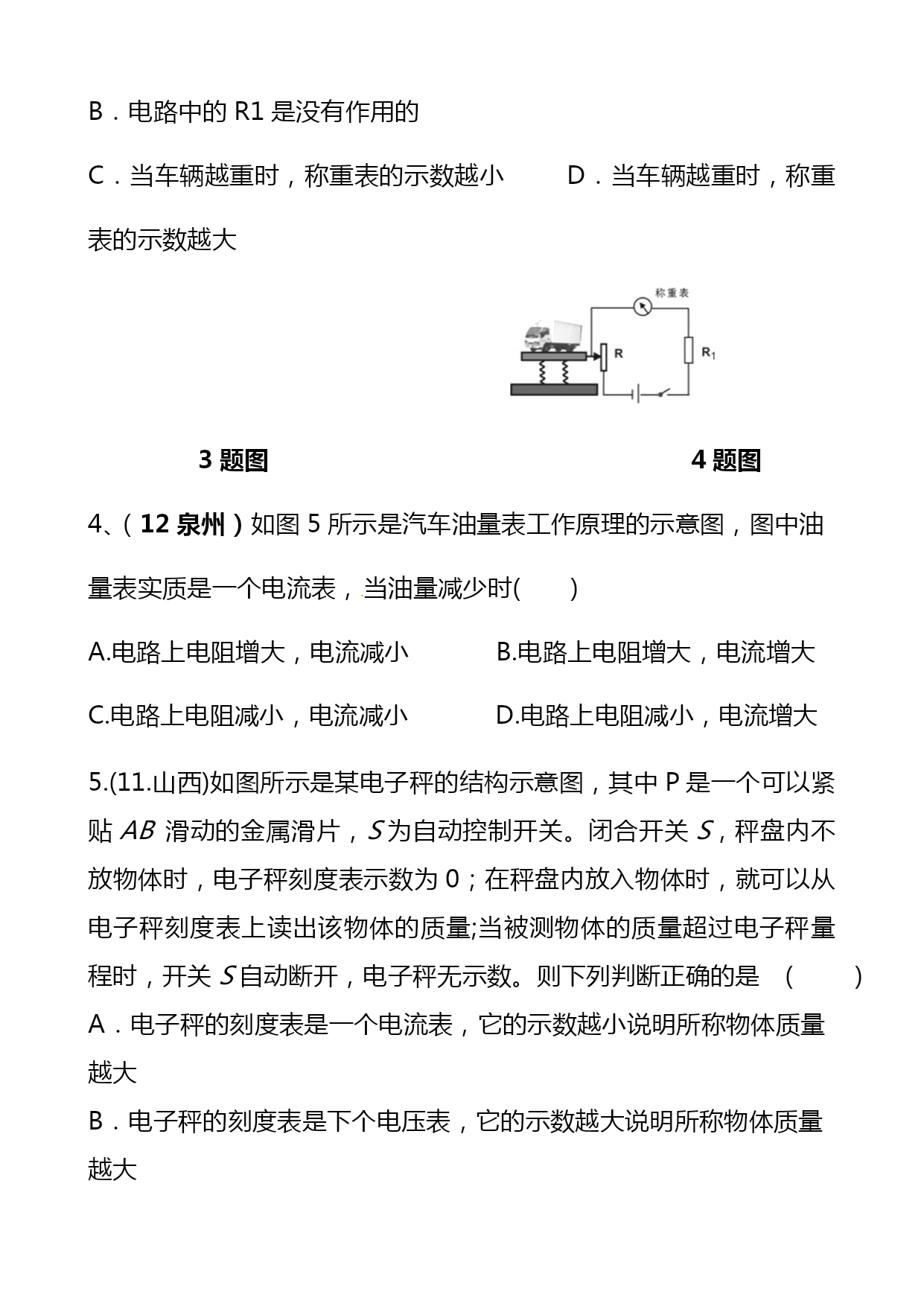

初中物理动态电路分析专题训练名师资料合集（完整版）资料(可以直接使用，可编辑优秀版资料，欢迎下载）动态电路分析【知识点】：1．欧姆定律的应用：①同一个电阻，阻值不变，与电流和电压无关,但加在这个电阻两端的电压增大时，通过的电流也增大。（R=U/I）②当电压不变时，电阻越大，则通过的电流就越小。（I=U/R）③当电流一定时，电阻越大，则电阻两端的电压就越大。（U=IR）2．电阻的串联有以下几个特点：（指R1，R2串联）①电流：I=I1=I2（串联电路中各处的电流相等）②电压：U=U1+U2（总电压等于各处电压之和）③电阻：R=R1+R2（总电阻等于各电阻之和）如果n个阻值相同的电阻串联，则有R总=nr④比例关系：电流：I1:I2=1:1分压作用：U1:U2=R1:R23．电阻的并联有以下几个特点：（指R1，R2并联）纯并联非混联①电流：I=I1+I2（干路电流等于各支路电流之和）②电压：U=U1=U2（干路电压等于各支路电压）图1③电阻：1/R总=1/R1+1/R2（总电阻的倒数等于各并联电阻的倒数和）如果n个阻值相同的电阻并联，则有R总=r/n④比例关系：电压：U1∶U2=1:1分流作用：I1:I2=R2:R1【知识点透析】动态电路在中考中一定有一个题，可能是选择，也可能是填空一、开关型：1、在如图1所示的电路中，将开关K闭合，则电流表的示数将______，电压表的示数将________(均填“变大”、“变小”或“不变”)。2、在如图2所示的电路中，当开关K断开时，电阻R1与R2是________联连接的。开关K闭合时，电压表的示数将________(选填“变小”、“不变”或“变大”)。图23、在图3中，灯泡L1和灯泡L2是______联连接的。当开关K断开时，电压表的示数将________；电流表的示数将__________(选填“增大”、“不变”或“减小”)。4、在图4中，灯泡L1和灯泡L2是______联连接的。当开关K断开时，电压表的示数将________；电流表的示数将__________(选填“增大”、“不变”或“减小”)。图3图4二、滑动变阻器型：1．如图1所示的电路，电源电压不变，闭合开关S,将滑动变阻器的滑片P向左移动的过程中，下列说法正确的是（假设灯丝的电阻不变）()A．电压表的示数变小B．电流表的示数变小C．电压表和电流表示数的比值变小D．电压表和电流表示数都变大1题图2题图3题图2．如图所示电路，电源电压保持不变．闭合开关S，缓慢移动滑动变阻器的滑片P，电流表A1的示数逐渐变小，这一过程中()A．滑片P是向左滑动的B．电压表V的示数逐渐变小C．电流表A的示数逐渐变小D．电流表A与A1的示数差逐渐变小3．如图所示，电源电压保持不变。闭合开关，当滑动变阻器的滑片向右移动时()A．电流表示数变大B．电压表示数变小C．小灯泡亮度不变D．电压表示数不变4.（09.山西）如图所示电路中，电源电压不变，闭合开关S，滑动变阻器的滑片P向左移动时()A．电流表示数变大，电压表示数变大B．电流表示数变小，电压表示数变小C．电流表示数变大，电压表示数变小D．电流表示数变小，电压表示数变大5.在图所示电路中，闭合开关S后，在滑片P向右滑动过程中，各电表示数变化正确的是（）A．A1、A3示数不变，A2、V示数变小B．A1、V示数不变，A2、A3示数变大C．A1、A2、V示数不变，A3示数变小D．A2、V示数不变，A1示数变小，A3示数变大5题图4题图图二、应用型：1．如图是气体酒精浓度测试仪原理图，用于现场测试司机是否酒后驾车。电源电压保持不变，R为定值电阻，R′为二氧化锡半导体型酒精气体传感器，其阻值随气体酒精浓度的增大渐减小．若某次测试中电流表示数较大，则说明()A．气体的酒精浓度较大，R′阻值较小B．气体的酒精浓度较大，R′阻值较大C．气体的酒精浓度较小，R′阻值较小D．气体的酒精浓度较小，R′阻值较大1题图2题图2．二氧化锡传感器能用于汽车尾气中一氧化碳浓度的检测，它的原理是其中的电阻随一氧化碳浓度的增大而减小。将二氧化锡传感器接入如图所示的电路中，则当二氧化锡传感器所处空间中的一氧化碳浓度增大时，电压表示数U与电流表示数I发生变化，其中正确的是（）A．U变大，I变大B．U变小，I变小C．U变小，I变大D．U变大，I变小3、（12娄底）高速公路收费站于开始对过往的超载货车实施计重收费，某同学结合所学物理知识设计了如图所示的计重秤原理图，以下说法正确的是（）A．称重表相当于一个电压表B．电路中的R1是没有作用的C．当车辆越重时，称重表的示数越小D
