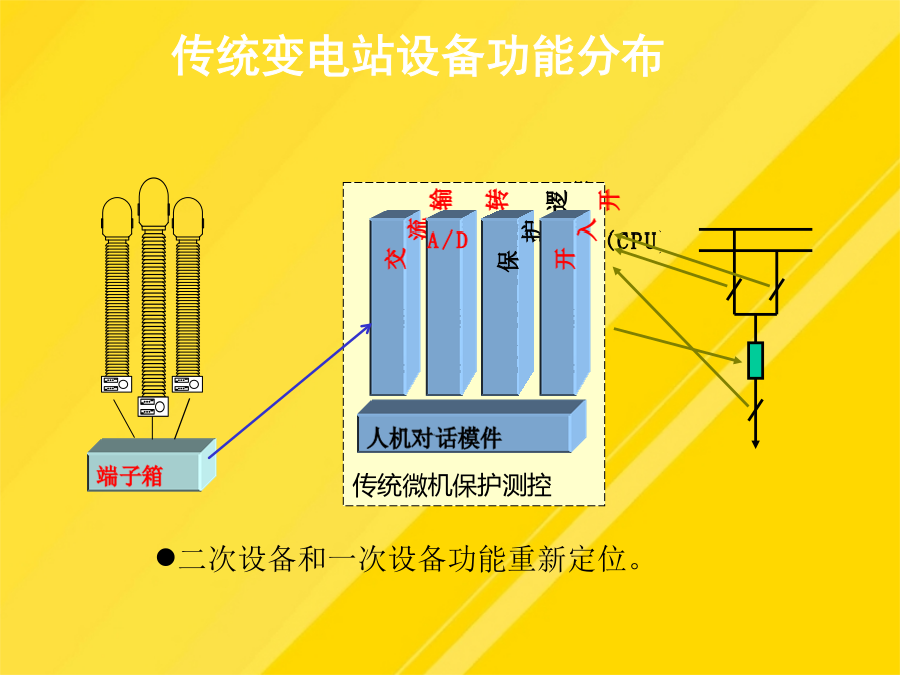

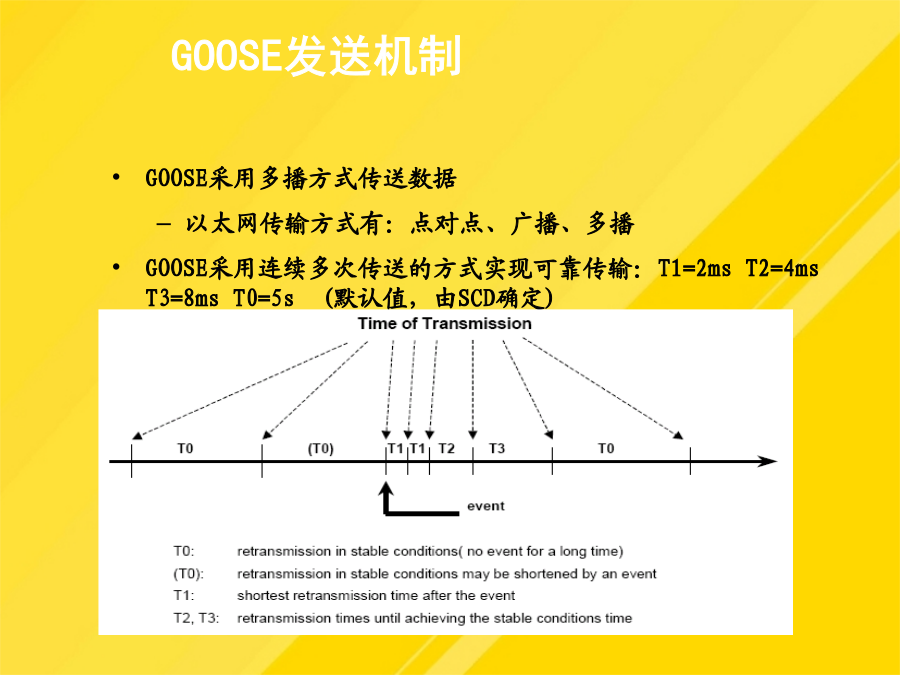

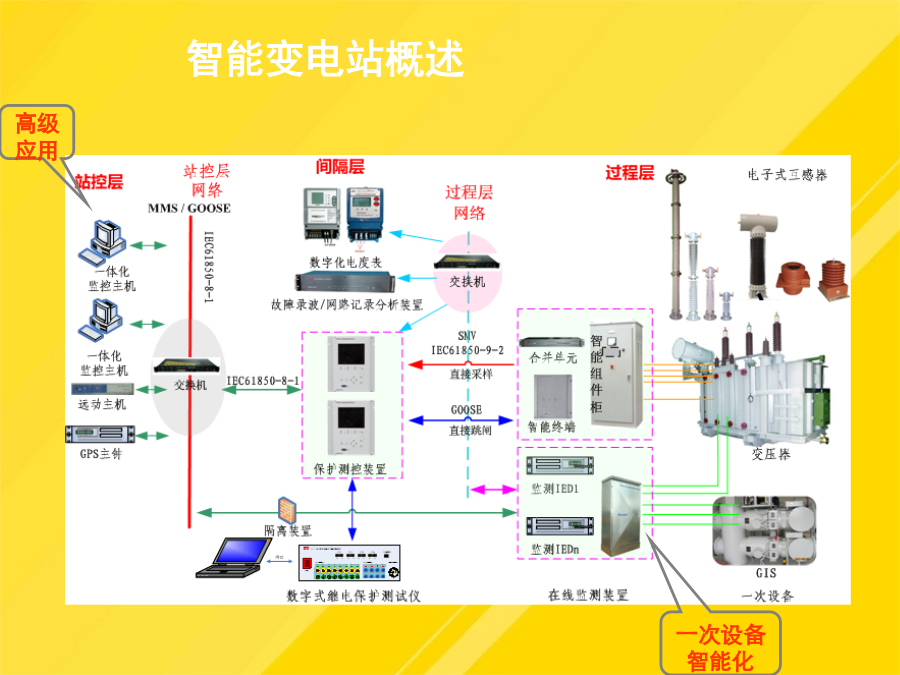

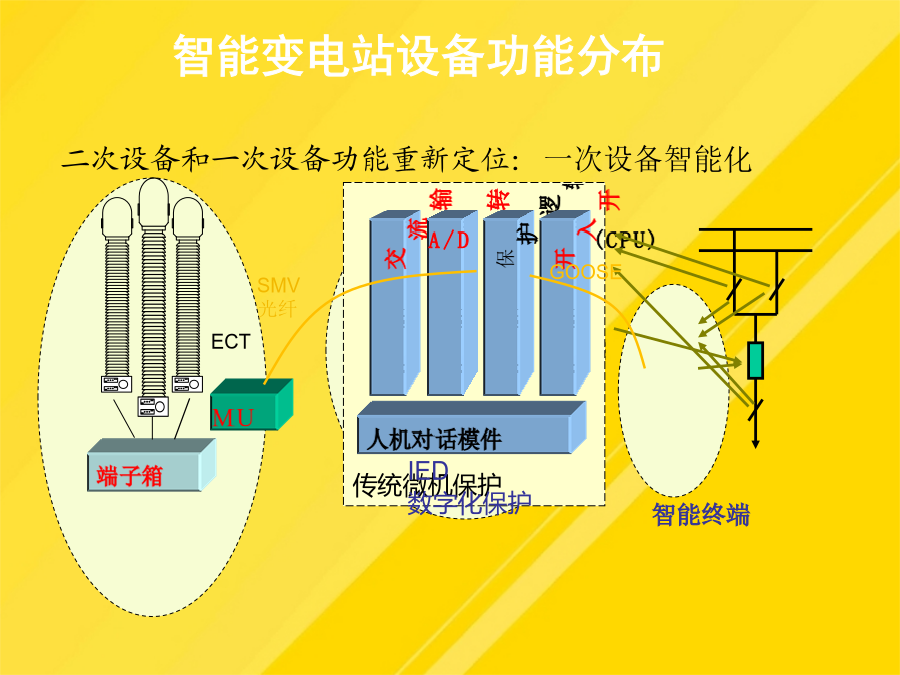

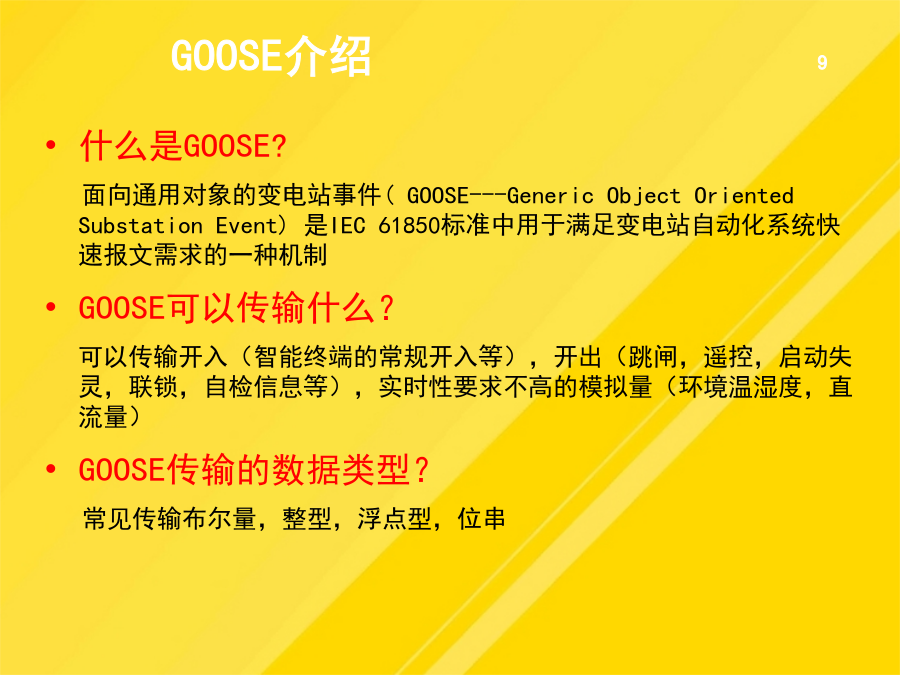

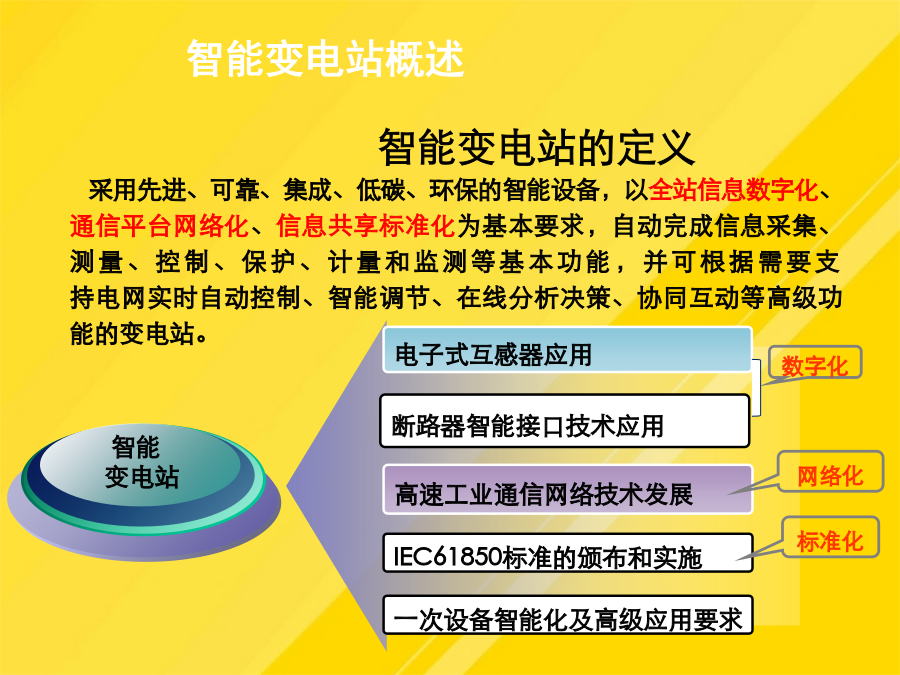

智能变电站概述智能变电站概述采用先进、可靠、集成、低碳、环保的智能设备，以全站信息数字化、通信平台网络化、信息共享标准化为基本要求，自动完成信息采集、测量、控制、保护、计量和监测等基本功能，并可根据需要支持电网实时自动控制、智能调节、在线分析决策、协同互动等高级功能的变电站。高级应用传统变电站设备功能分布智能变电站设备功能分布服务器1什么是GOOSE?面向通用对象的变电站事件(GOOSE---GenericObjectOrientedSubstationEvent)是IEC61850标准中用于满足变电站自动化系统快速报文需求的一种机制GOOSE可以传输什么？可以传输开入（智能终端的常规开入等），开出（跳闸，遥控，启动失灵，联锁，自检信息等），实时性要求不高的模拟量（环境温湿度，直流量）GOOSE传输的数据类型？常见传输布尔量，整型，浮点型，位串GOOSE发送机制感性认识GOOSE（线路跳闸）感性认识GOOSE（母差跳闸）GOOSE报文stNum:范围（1-4294967295）状态序号，状态改变一次+1，溢出后从1开始；sqNum:范围（0-4294967295）顺序序号，初始值为1，状态不变化时，每发送一次+1，溢出后从1开始;0专为stNum变化时首帧传输保留。装置重启：stNum,sqNum都从1开始。T0（心跳时间,Maxtime）GOOSE报文在稳定事件时的重传时间，61850标准未说明具体时间，应根据当地实际来设定，建议为TAL的一半，国内工程一般5s.T1（Mintime）GOOSE报文有时间发生时的最短传输时间，61850标准未说明具体时间，应根据当地实际来设定，国内工程一般2ms.生存时间（TAL（timeAllowedtoLive））GOOSE报文的允许生存时间，即有效时间，用于通知接收方等待下一次重传的最长时间。如果在该时间间隔内部没有收到新报文，接收方将认为关联丢失.61850标准建议为T0的2倍。UTC时间（(UniversalTimeCoordinated）整个地球分为二十四时区，每个时区都有自己的本地时间。在国际无线电通信场合，为了统一起见，使用一个统一的时间，称为通用协调时(UTC,UniversalTimeCoordinated)。UTC与格林尼治平均时(GMT,GreenwichMeanTime)一样，都与英国伦敦的本地时相同。北京时间比UTC时间早8小时，以1999年1月1日0000UTC为例，UTC时间是零点，北京时间为1999年1月1日早上8点整。什么是SMV?SampledMeasuredValue采样测量值，也称为SV(SampledValue),一种用于实时传输数字采样信息的通信服务从发展来说，SMV的发展先后经历：IEC60044-8，IEC61850-9-1，IEC61850-9-2目前主要采用IEC61850-9-2，IEC60044-8IEC60044-7:InstrumenttransformersElectronicvoltagetransformersIEC60044-8:InstrumenttransformersElectroniccurrenttransformersIEC61850-9-1IEC61850-9-2:Communicationnetworksandsystemsinsubstations–Part9-2:SpecificCommunicationServiceMappingUCA9-2LE:ImplementationguidefordigitalinterfacetoinstrumenttransformersusingIEC61850-9-2IEC60044-8是国际电工委员会为电子式互感器专门制定的一个标准，点对点光纤串行数据接口采用IEC69870-5-1的FT3格式，故常称之为FT3格式传输延时确定可以采用再采样技术实现同步采样硬件和软件实现简单通道传送瞬时标幺值固定12通道为了满足变电站更加灵活的需求，国网公司在《Q/GDW441-智能变电站继电保护技术规范》对60044-8所定义的通用帧格式从12通道扩展到22通道，一般称之为扩展FT3格式IEC61850-9-2：是国际电工委员会标准《IEC61850-9-2：特定通信服务映射(SCSM)》中所定义的一种采样值传输方式，网络数据接口传输延时不确定无法准确采用再采样技术硬件软件比较通用，但对交换机要求极高硬件和软件实现都将困难不同间隔间数据到达时间不确定，不利于母差、变压器等保护的数据处理通道传送一次瞬时值为了满足变电站更加可靠的需求，合并单元不再依赖时钟源进行同步，国网公司在《Q/
