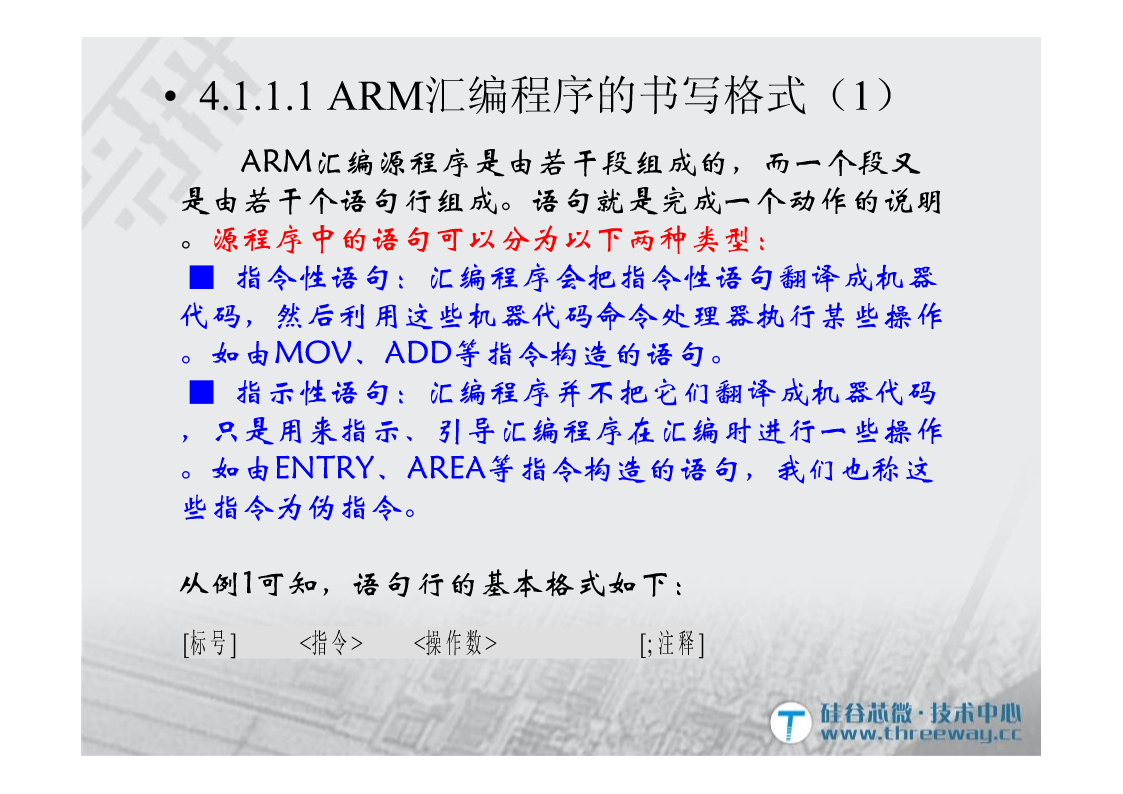

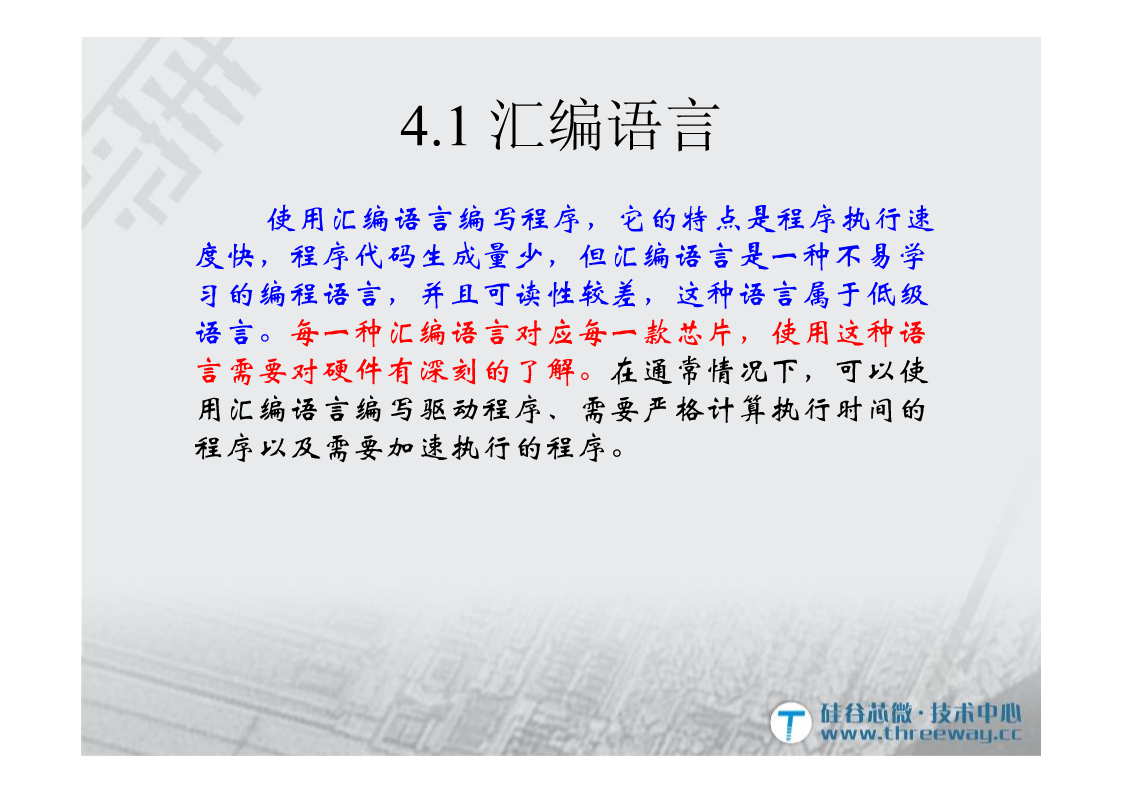

ARM汇编语言编程详解硅谷芯微嵌入式学院技术贡献网址：www.threeway.cc4.1汇编语言使用汇编语言编写程序，它的特点是程序执行速度快，程序代码生成量少，但汇编语言是一种不易学习的编程语言，并且可读性较差，这种语言属于低级语言。每一种汇编语言对应每一款芯片，使用这种语言需要对硬件有深刻的了解。在通常情况下，可以使用汇编语言编写驱动程序、需要严格计算执行时间的程序以及需要加速执行的程序。•4.1.1ARM汇编程序的格式（1）先介绍一个例子来说明ARM汇编程序的格式。例1计算20+8，结果放入R0寄存器。AREABuf,DATA,READWRITE；声明数据段BufCountDCB20；定义一个字节单元CountAREAExample,CODE,READONLY；声明代码段ExampleENTRY；标识程序入口CODE32；声明32位ARM指令STARTLDRBR0,Count；R0=Count=20MOVR1,#8；R1=8ADDR0,R0,R1；R0=R0+R1BSTARTEND•4.1.1ARM汇编程序的格式（2）例1中定义了两个段：数据段Buf和代码段Example。数据段中定义了字节单元Count，其中Count用来保存一个被加数；代码段中包含了所有源程序代码，程序中首先读取Count字节单元的内容，然后与立即数8相加，计算结果保存到R0中。由例1可见，ARM汇编语言的源程序是分段的，由若干个段组成一个源程序。源程序的一般格式为：AREAname1,attr；声明特定的段标号语句1；语句...语句nAREAname2,attr标号语句n+1...语句n+mEND；结束符•4.1.1ARM汇编程序的格式（3）每一个段都有一个名字，并且段名是唯一的。每个段以符号AREA作为段的开始，以碰到下一个符号AREA作为该段的结束。段都有自己的属性，如是代码段（CODE）还是数据段（DATA），是只读（READONLY）还是可读写（READWRITE）？这些属性可以在attr栏中设定。注意：符号AREA和END都不能顶格写，只有标号可以而且必须顶格写。•4.1.1.1ARM汇编程序的书写格式（1）ARM汇编源程序是由若干段组成的，而一个段又是由若干个语句行组成。语句就是完成一个动作的说明。源程序中的语句可以分为以下两种类型：■指令性语句：汇编程序会把指令性语句翻译成机器代码，然后利用这些机器代码命令处理器执行某些操作。如由MOV、ADD等指令构造的语句。■指示性语句：汇编程序并不把它们翻译成机器代码，只是用来指示、引导汇编程序在汇编时进行一些操作。如由ENTRY、AREA等指令构造的语句，我们也称这些指令为伪指令。从例1可知，语句行的基本格式如下：[标号]<指令><操作数>[;注释]•4.1.1.1ARM汇编程序的书写格式（2）在一条语句中，[]号中的内容是可选的。在书写ARM汇编程序时，需要注意以下3点：■标号必须在一行的顶格书写，其后面不要加“：”，对于变量的设置、常量的定义，其标识符必须在一行的顶格书写；而所有指令均不能顶格书写。■汇编器对标识符大小写敏感，书写标号及指令时字母大小写要一致。在ARM汇编程序时，一个ARM指令、伪指令、寄存器名可以全部为大写字母，也可以全部为小写字母，但不要大小写混合使用。■注释使用“；”。注释内容由“；”开始到此行结束，注释可以在一行的顶格书写。例2某一段错误的汇编语言程序。•4.1.1.1ARM汇编程序的书写格式（3）例2某一段错误的汇编语言程序。STARTMOVR0,#1；标号START没有顶格写ABC：MOVR1,#2；标号后不能带：MOVR2,#3；指令不允许顶格书写LOOPMovR2,#3；指令中大小写混合Bloop；无法跳转到loop标号，只有LOOP标号•4.1.1.2语句行的符号（1）任何一个汇编源程序都是由符号组成的。符号分为两大类：指令助记符和用户定义符。指令助记符包括ARM指令、伪指令等，这些符号都是预先定义好的，且具备专用的目的和功能；用户定义符是由用户在编写汇编程序时自行定义的，只在本程序中有意义，不具备通用性。本节所讲的符号特指用户定义符，符号的命名需注意以下规则：■符号由大小写字母、数字以及下划线组成。■符号不能以数字开头（局部标号除外）。■符号区分大小写，且所有字符都是有意义的。■符号在其作用域范围内必须是唯一的。■符号不能与系统内部或系统预定义的符号同名。■符号不要以指令助记符、伪指令同名。符号可以代表地
