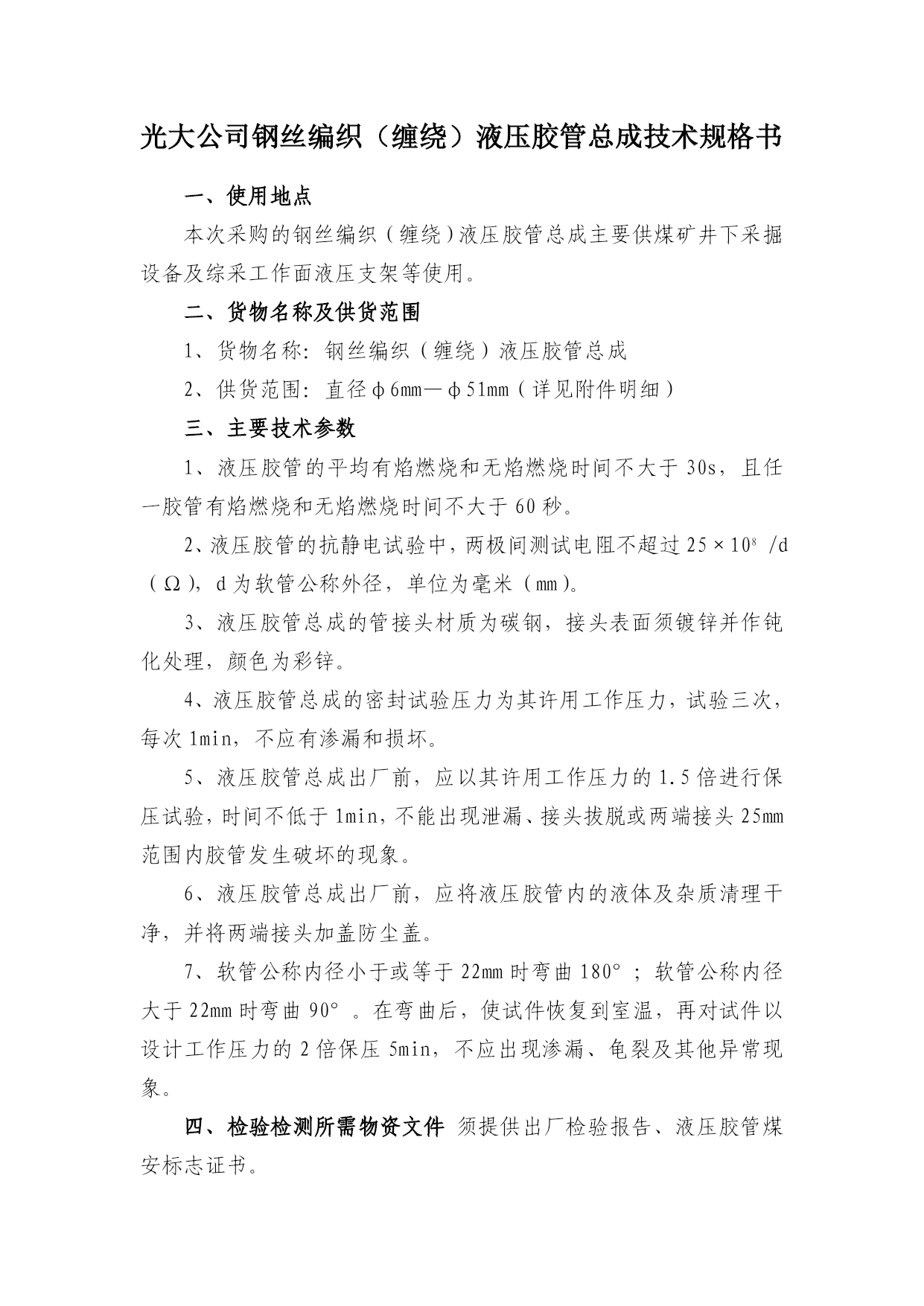

光大公司钢丝编织液压胶管总成技术规格书（完整版）(文档可以直接使用，也可根据实际需要修改使用,可编辑欢迎下载）光大公司钢丝编织（缠绕）液压胶管总成技术规格书一、使用地点本次采购的钢丝编织（缠绕）液压胶管总成主要供煤矿井下采掘设备及综采工作面液压支架等使用。二、货物名称及供货范围1、货物名称：钢丝编织（缠绕）液压胶管总成2、供货范围：直径φ6mm—φ51mm（详见附件明细）三、主要技术参数1、液压胶管的平均有焰燃烧和无焰燃烧时间不大于30s，且任一胶管有焰燃烧和无焰燃烧时间不大于60秒。2、液压胶管的抗静电试验中，两极间测试电阻不超过25×108/d（Ω），d为软管公称外径，单位为毫米（mm）。3、液压胶管总成的管接头材质为碳钢，接头表面须镀锌并作钝化处理，颜色为彩锌。4、液压胶管总成的密封试验压力为其许用工作压力，试验三次，每次1min，不应有渗漏和损坏。5、液压胶管总成出厂前，应以其许用工作压力的1.5倍进行保压试验，时间不低于1min，不能出现泄漏、接头拔脱或两端接头25mm范围内胶管发生破坏的现象。6、液压胶管总成出厂前，应将液压胶管内的液体及杂质清理干净，并将两端接头加盖防尘盖。7、软管公称内径小于或等于22mm时弯曲180°；软管公称内径大于22mm时弯曲90°。在弯曲后，使试件恢复到室温，再对试件以设计工作压力的2倍保压5min，不应出现渗漏、龟裂及其他异常现象。四、检验检测所需物资文件须提供出厂检验报告、液压胶管煤安标志证书。五、液压胶管使用环境及范围能适用于井下各种作业环境中。六、适用标准1、MT/T98-2006《液压支架用胶管及软管总成检验规范》。2、GB/T3683-2021《橡胶软管及软管组合件油基或水基流体适用的钢丝编织增强液压型规范》3、GB/T10544-2003《钢丝缠绕液压橡胶软管和软管组件》4、MT/T986-2006《矿用U型销式快速接头及附件》七、质量及验收要求1、液压胶管外观无局部隆起，管体无受损、变形、腐蚀、老化等异常现象。2、液压胶管公称外径、内径偏差符合GB/T3683-2021相关要求。八、售后服务及质保要求1、出卖方接到产品使用人需求服务通知后，在无不可抗力因素的条件下，须24小时内响应技术服务。2、产品质保期一年。在质保期内，出卖方无偿更换出现质量问题产品，否则出卖方承担由此引起的一切损失。九、运输及包装要求1、包装要求：液压胶管总成两端必须封口，以免杂质进入胶管内部；在包装外表面应注明产品名称、型号规格、产品数量、生产日期等；包装牢固，包装物无明显变形、损坏等异常现象，包装标志清晰、完整。2、在搬运过程中，不得与尖硬物撞击，不得在地上拖拉，运输过程中应避免日晒、雨淋。3、在规定的运输、贮存的条件下，出卖方应保证产品自生产之日起，贮存期1年内其阻燃性、抗静电性能符合标准规定。十、提供技术资料送货时提供产品出厂检验报告、产品合格证、胶管煤安证及装箱单等。附件：货物名称及供货范围序号物资名称规格型号单位备注1钢丝编织液压胶管总成2-Φ10*0.5m根2钢丝编织液压胶管总成2-Φ10*0.6m根3钢丝编织液压胶管总成2-Φ10*0.8m根4钢丝编织液压胶管总成2-Φ10*1m根5钢丝编织液压胶管总成2-Φ10*1.2m根6钢丝编织液压胶管总成2-Φ10*1.3m根7钢丝编织液压胶管总成2-Φ10*1.5m根8钢丝编织液压胶管总成2-Ф10*1.8m根9钢丝编织液压胶管总成2-Φ10*2m根10钢丝编织液压胶管总成2-Φ10*2.2m根11钢丝编织液压胶管总成2-Φ10*2.5m根12钢丝编织液压胶管总成2-Φ10*3m根13钢丝编织液压胶管总成2-Φ10*3.5m根14钢丝编织液压胶管总成2-Φ10*4m根15钢丝编织液压胶管总成2-Φ10*4.2m根16钢丝编织液压胶管总成2-Ф10*4.5m根17钢丝编织液压胶管总成2-Φ10*5m根18钢丝编织液压胶管总成2-Ф10*6m根19钢丝编织液压胶管总成2-Ф10*7m根20钢丝编织液压胶管总成2-Ф10*8m根21钢丝编织液压胶管总成2-Ф10*9m根22钢丝编织液压胶管总成2-Φ10*10m根23钢丝编织液压胶管总成2-Ф10*12m根24钢丝编织液压胶管总成2-Ф10*15m根25钢丝编织液压胶管总成2-Ф10*20m根26钢丝编织液压胶管总成2-Φ12.5*0.5m根27钢丝编织液压胶管总成2-Φ12.5*0.7m根28钢丝编织液压胶管总成2-Φ12.5*0.8m根29钢丝编织液压胶管总成2-Φ12.5*0.9m根30钢丝编织液压胶管总成2-Φ12.5*1m根31钢丝编织液压胶管总成2-Φ12.5*1.1m根32钢丝编织液压胶管总成2-Φ12.5*1.
