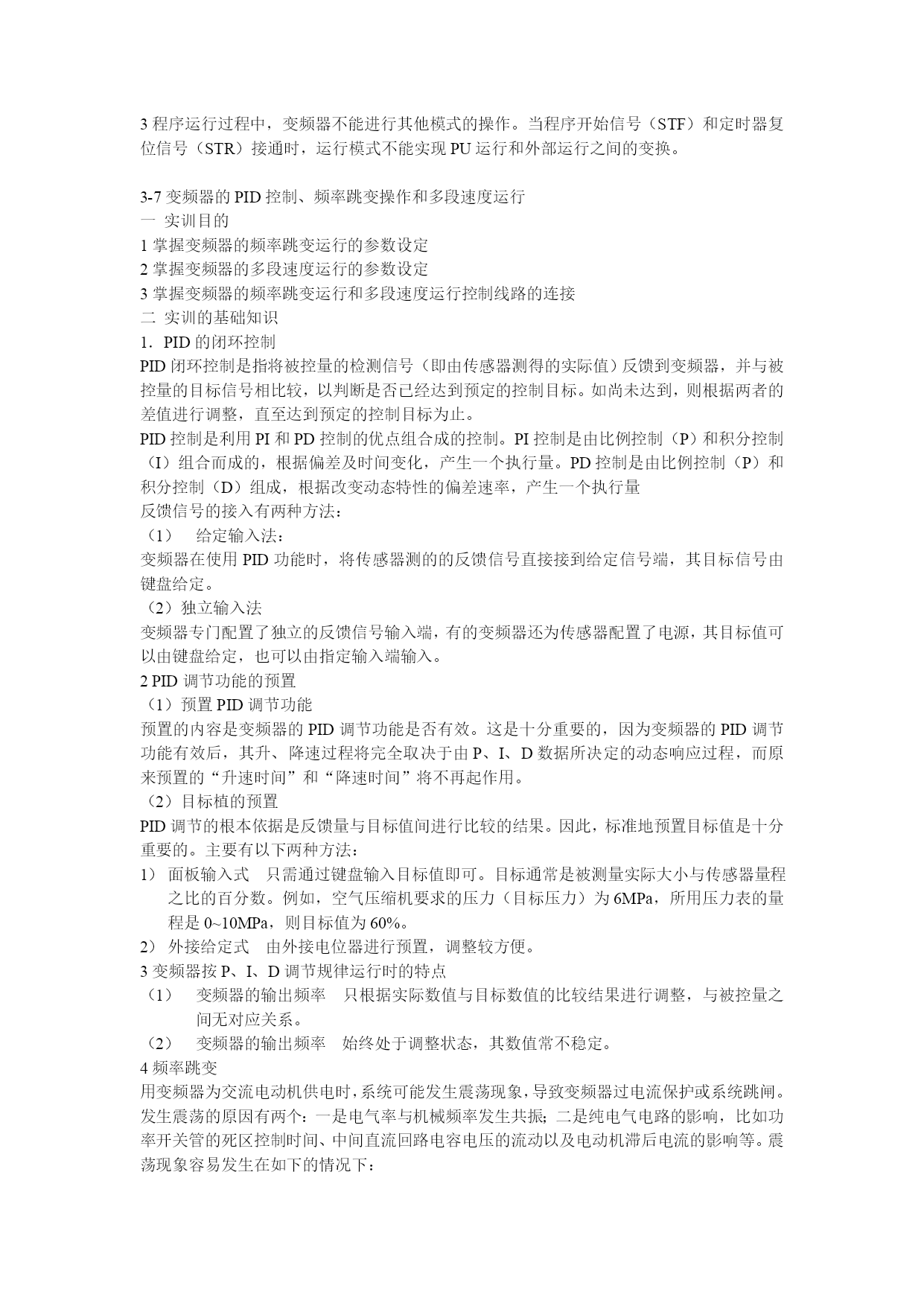

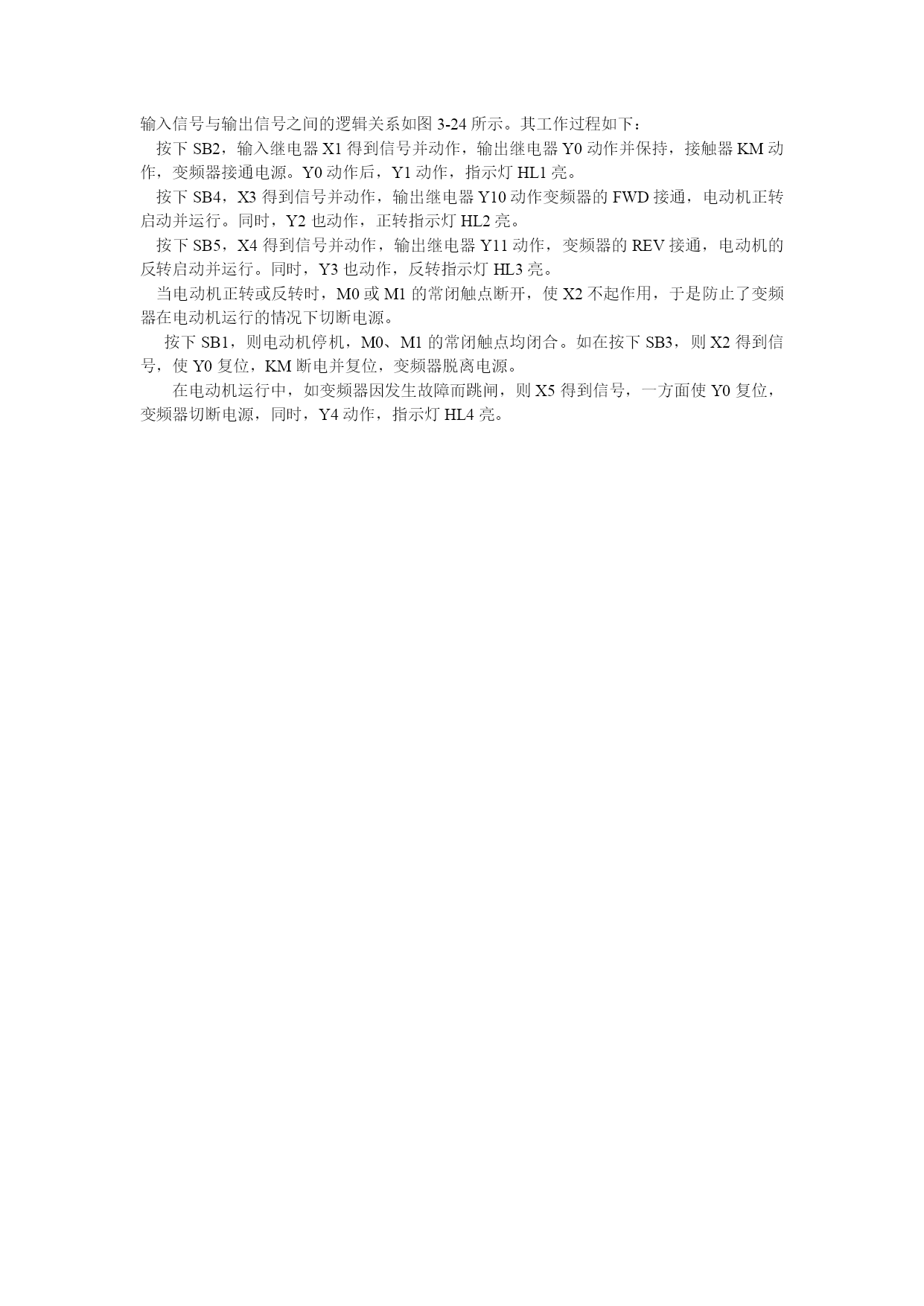

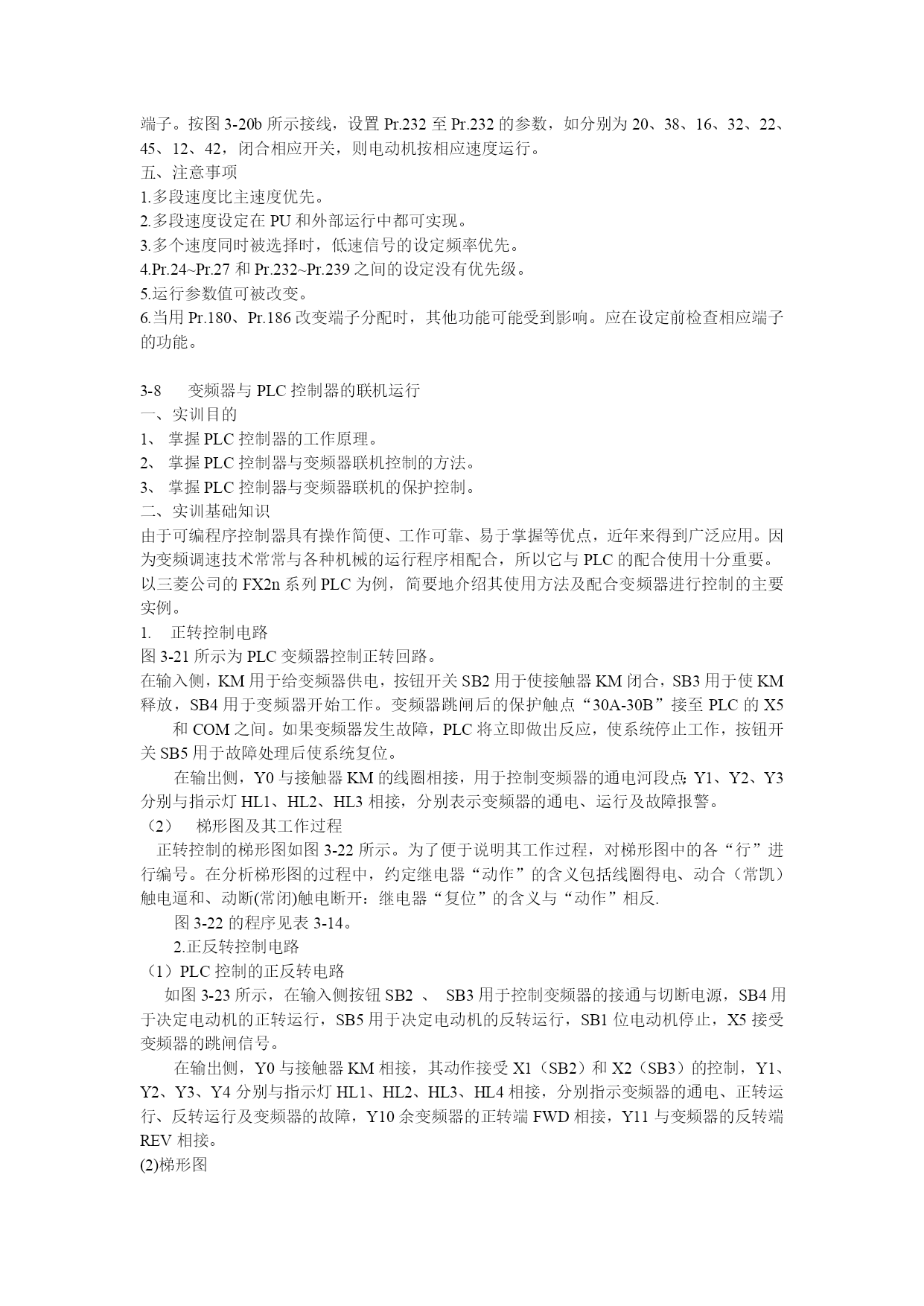

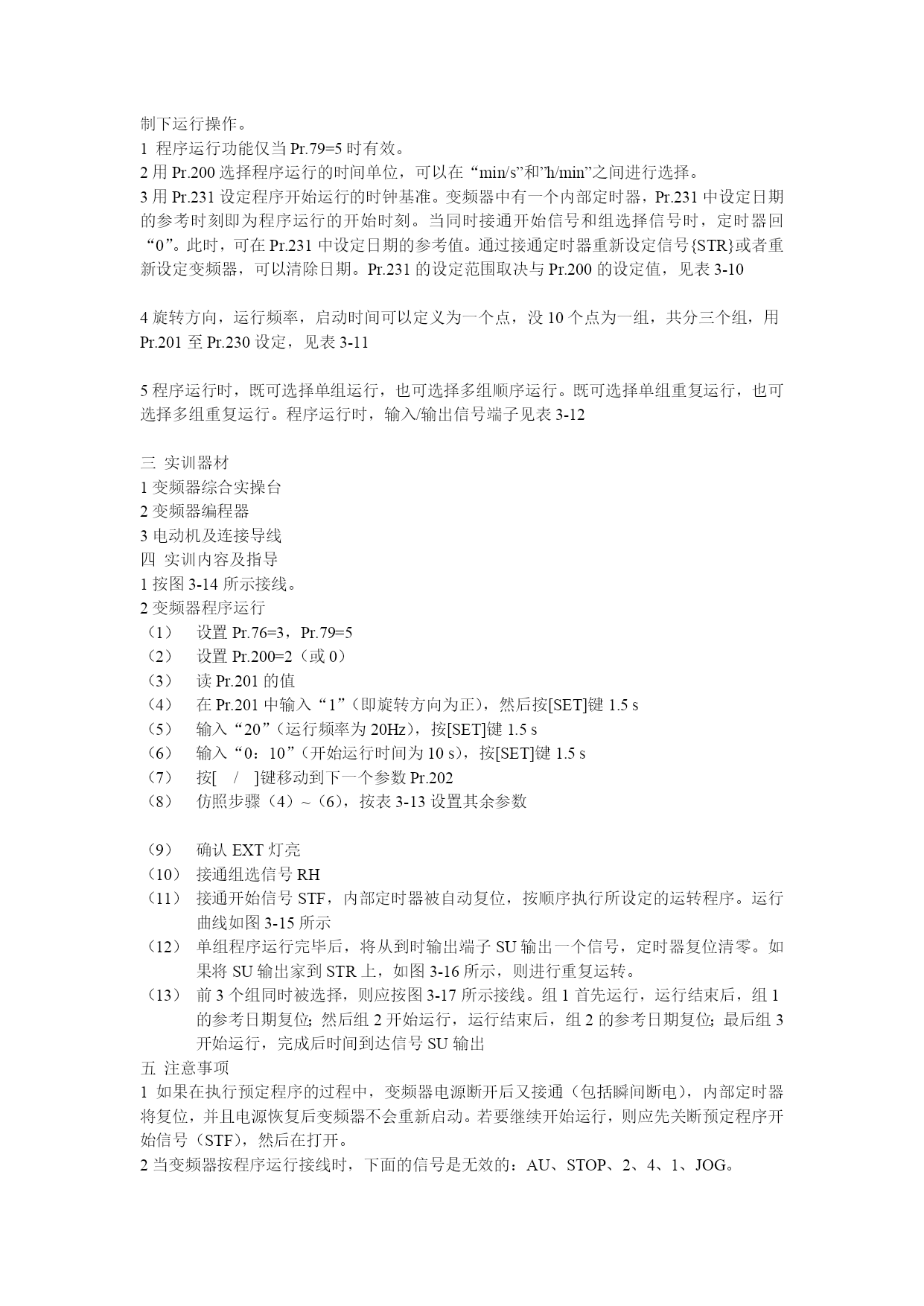

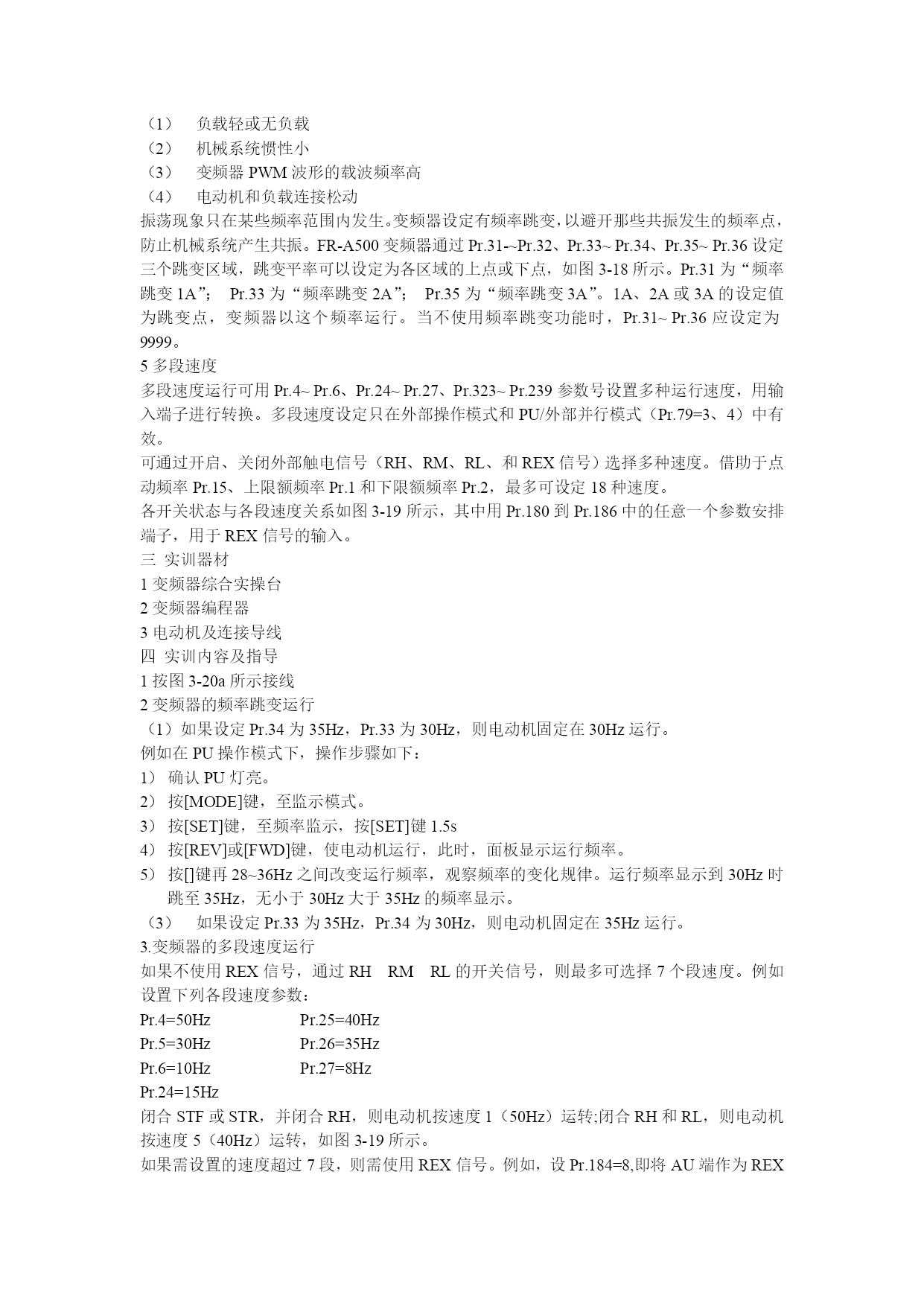

3-4变频器的基本参数设定一实训目的1掌握变频器参数的设定方法2掌握变频器的试运行操作3掌握变频器的PU运转操作二实训基础知识1频率的设定及试运行操作在PU操作模式下用键设定运行频率值，设置步骤如图3-10所示。2参数设定在操作变频器时，通常要根据负载和用户的要求向变频器输入一些指令，如上限频率和下限频率、加速时间和减速时间等。另外，要完成某种功能也要输入相应的指令。例如将Pr.79“运行模式选择”设定值从“2”变到“1”，可按以下步骤进行：按[MODE]键改变监示显示，使显示器显示为“参数设定模式”。按键改变参数号，使参数号为79（可参看附录1）参数号79即代表运行模式）。(3)按[SET]键显示参数。（4）按键更改参数，将参数改为1(5)按[SET]键1.5s，写入设定。如果此时显示器交替显示参数号Pr.79和参数1，则表示参数设定成功。否则设定失败，需重新设定。设置步骤如图3-11所示。三实训材料1变频器综合实操台2变频器编程器3电动机及连接导线四实训内容及指导1参数设定训练查出下列有关参数号，设定下列参数：下限频率设定为5Hz加速时间设定为3s减速时间设定为8s将Pr.79的设定值由“2”变为”1”2试运行变频器正式投入运行前应试运行。试运行可选择5Hz点动运行，此时电动机应旋转平稳，无不正常的振动和噪音，具有平滑的增速和减速。PU点动运行按[MODE]键至“运行模式”按键至“PU点动操作”，确认PU灯亮。按住[REV]或[FWD]键,电动机旋转;松开,电动机停转.(2)外部点动运行1)如图3-12所示接线2)设定Pr.15(点动频率)为6Hz。3)设定Pr.16（点动加/减速时间）为3s4）按[MODE]键选择”运行模式”5)按键选择”外部点动操作模式”,确认EXT灯亮6)保持启动信号(STF或STR)接通，进行点动运行。3变频器的PU运转即利用变频器操作单元的键盘直接控制变频器的运转。设定Pr.3（基波频率）为额定频率50Hz设定运行频率为60Hz。按“FWD”或”REV”键，电动机启动，用转速表测出电动机转速，读出相应输出电压值，将结果填入表3-6中按键，按表3-6中频率值改变运行频率，测出各相应的转速及电压值，将结果填入表3-6中。画出曲线3-5变频器的基本控制线路安装及组合运行一、实训目的1掌握变频器的外部操作运行方法2掌握变频器PU开环和闭环运转的连接及参数设定3掌握变频器组合操作的运行方法二、实训基础知识利用变频器选用件组成外围电路，使变频器实现多种运行方式，如外部运行方式、组合运行方式、程序运行方式、多段速运行方式、瞬停在启动运行方式、变频器异常时工频电源自动切换运行方式等。不同的运行方式可达到不同的目的。1外部操作即利用外部的开关、电位器等元器件将外部操作信号输入到变频器，控制变频器的运转。2组合操作即PU操作和外部操作两种方式并用。当需用外部信号启动电动机，用PU调节频率时，将“操作模式选择“设定为3（Pr.79=3）”;当需用PU启动电动机，用电位器或其他外部信号调节频率时，则将“操作模式选择”设定为4（Pr.79=4）。三、实训器材1变频器综合实操台2变频器编程器3电动机及连接导线四、实训内容及指导1变频器的外部操作按图3-13所示接好线路，然后按如下步骤操作：（1）加电→确认运行状态。将电源处于ON，确认操作模式中显示“EXT”。如“EXT”灯未亮，请切换到外部操作模式。（2）开始。按下启动按钮（STF或STR），表示运转状态的FWD或REV灯闪烁。如果正传和反转按钮同时处于ON，则电动机不启动。如果在运行期间，两按钮同时处于ON，电动机减速至停止状态。（3）加速→恒速。顺时针缓慢旋转电位器（频率设定电位器）到满刻度，显示的频率数值逐渐增大，最后稳定在50.00Hz。（4）减速。逆时针缓慢旋转电位器（频率设定电位器）到底，频率显示逐渐减小到0.00Hz,最后电动机停止运行。（5）停止。按下停止按钮（STF或STR）。2变频器PU开环和闭环运转(1)开环运行1）设定运行频率为50Hz2）按“FWD”（或“REV”）键，电动机启动。电动机运转平稳后，用转速表测出电动机转速。读出电流，将结果填入表3-7中。3）加一定负载，使电流表读数有明显变化，记录此时电动机转速及电流，填入表3-7中(2)闭环运行变频器的PU闭环运转采用FR-A5AP，利用一个速度检测器（PLG）来检测电动机的转速和磁通，将结果反馈会变频器，构成闭环矢量控制系统，从而使电动机在负载变坏时能基本保持恒转速，并得到良好的动态和静态特性。1）按表3-8所示接线
