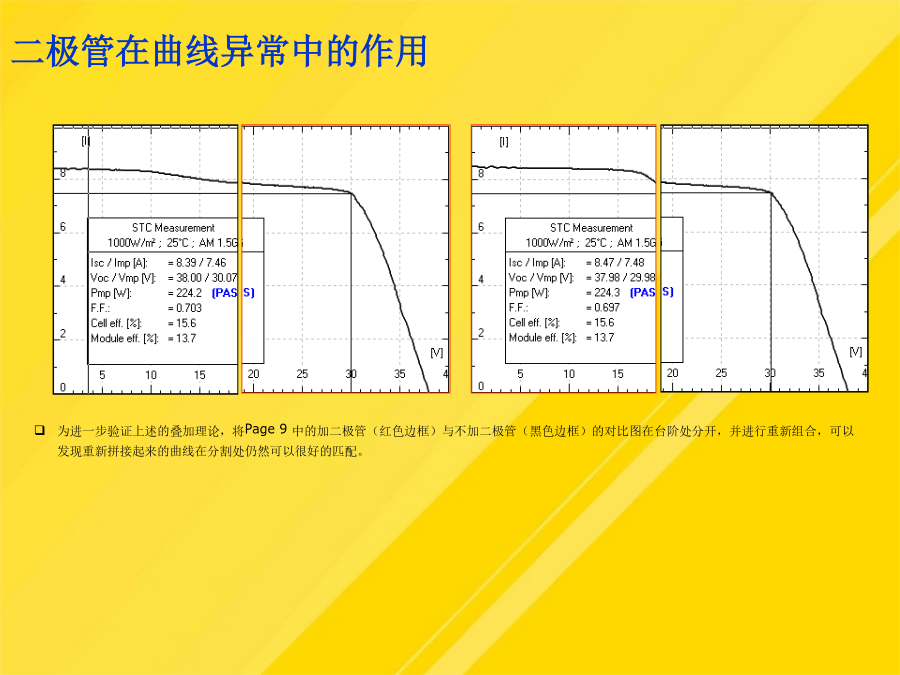

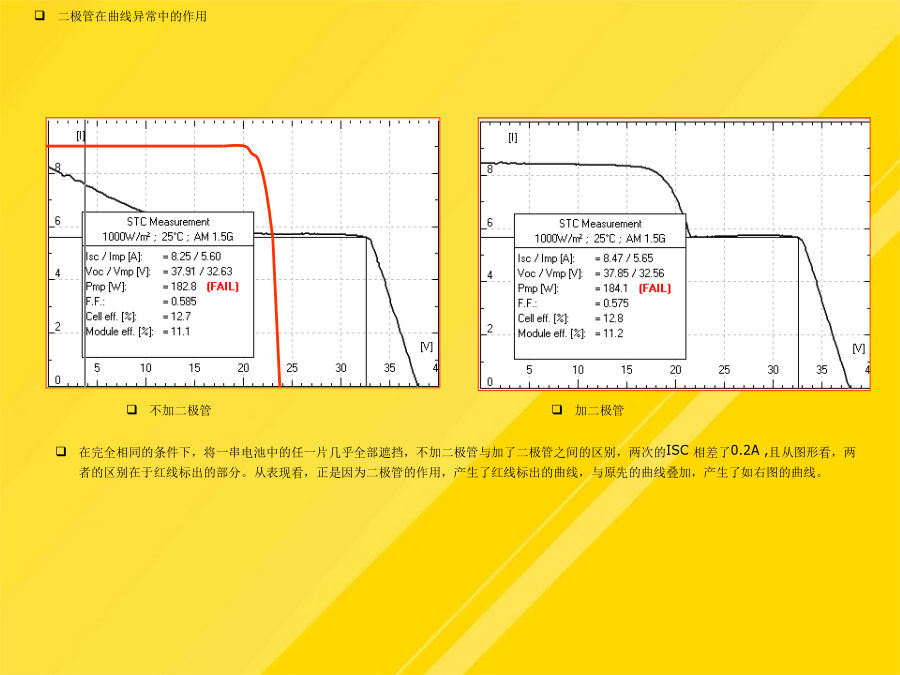

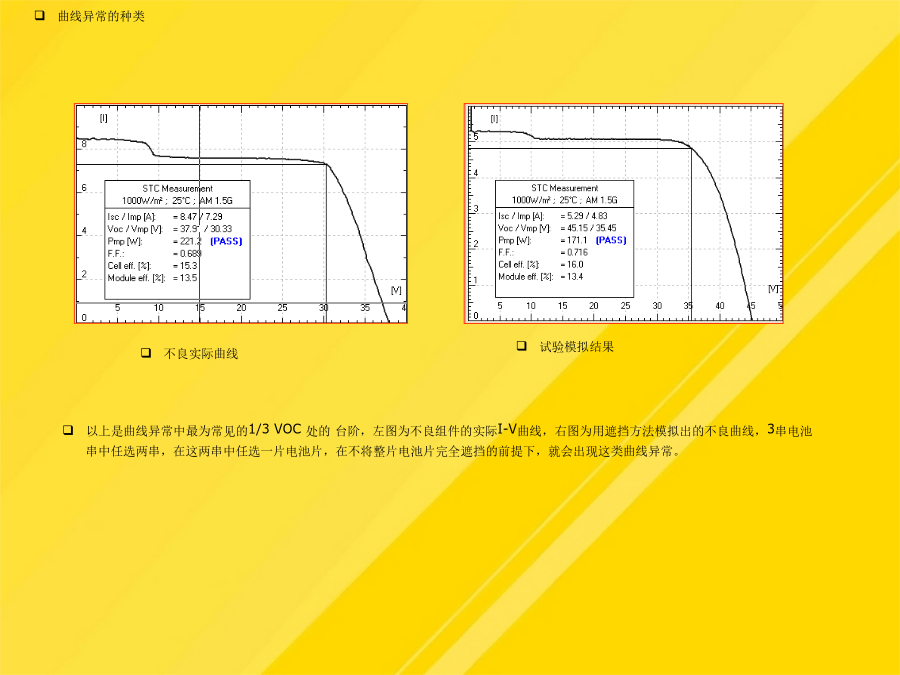

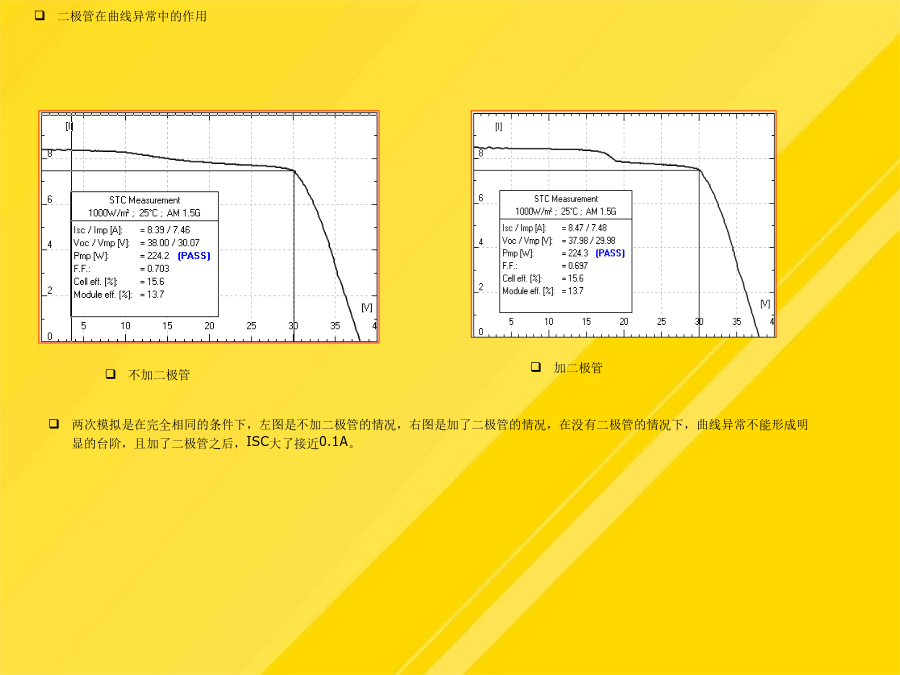

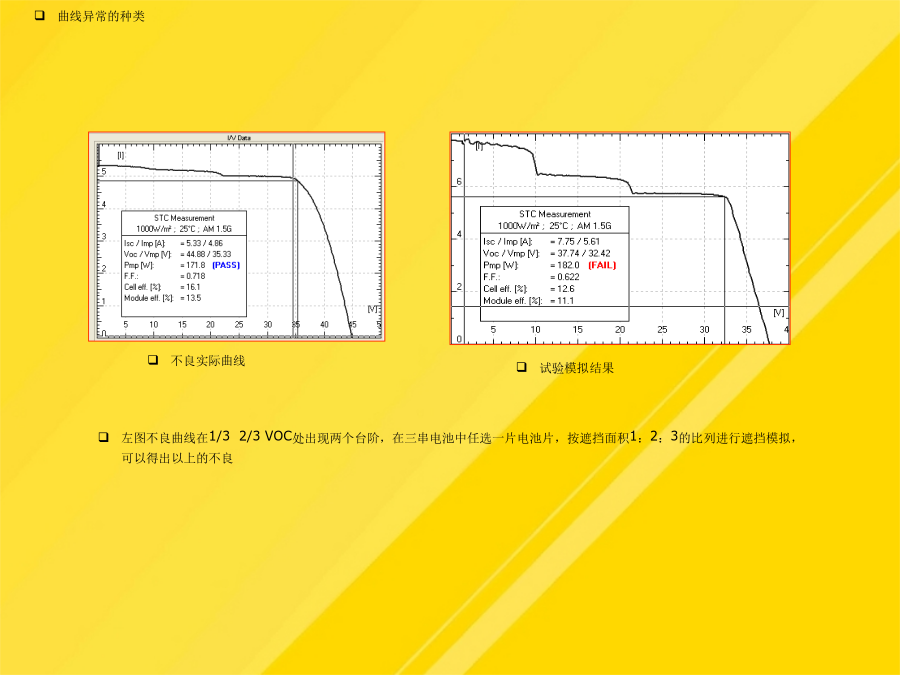

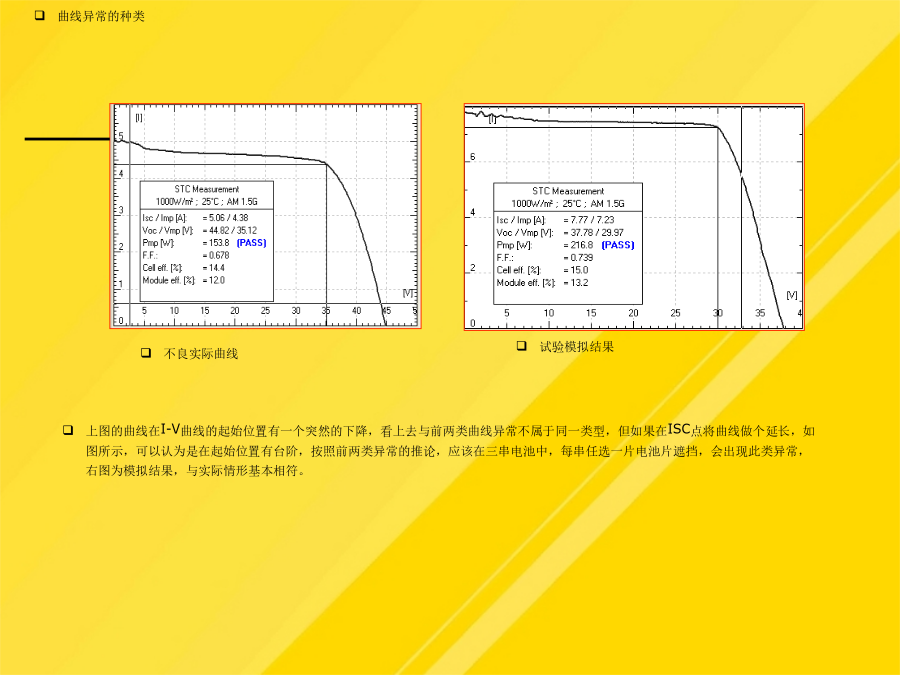

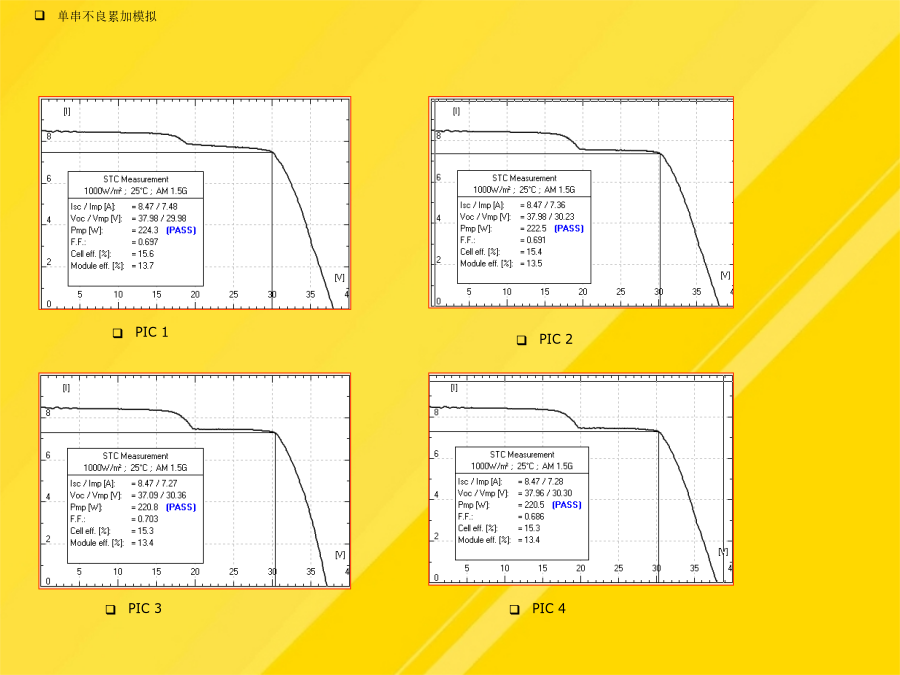

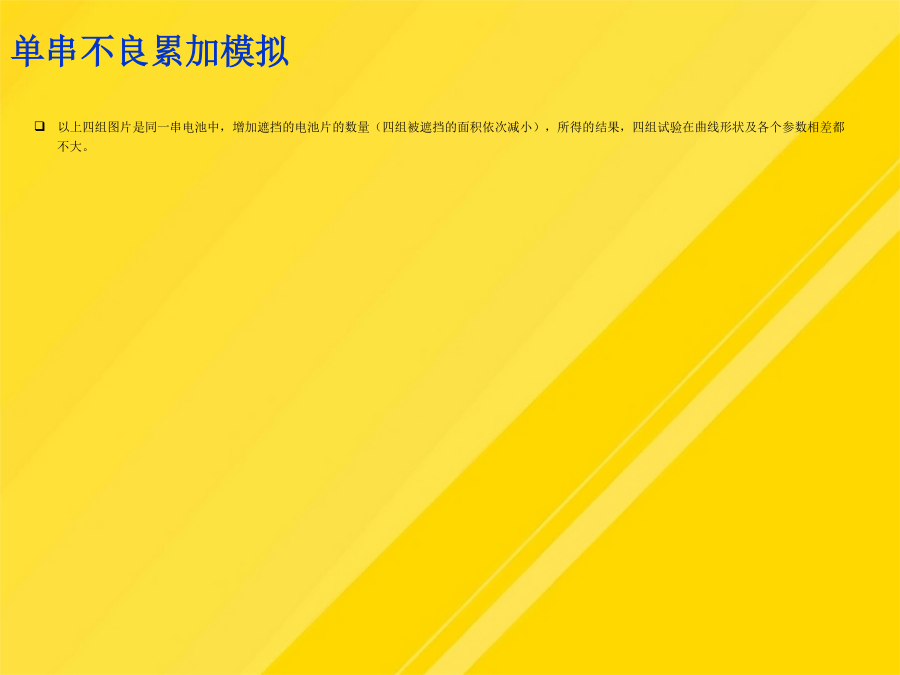

曲线异常形成原因的初步分析曲线异常的种类曲线异常的种类曲线异常的种类单串不良累加模拟单串不良累加模拟二极管在曲线异常中的作用二极管在曲线异常中的作用二极管在曲线异常中的作用遮挡模拟试验总结理论分析曲线异常形成的原因理论分析曲线异常形成的原因理论分析曲线异常形成的原因理论分析总结理论分析总结曲线异常返修经验总结如上两例，经返修证实，异常都是由裂片引起的，如果能分析出裂片导致的曲线异常的特征，就可以在层压前及早发现，避免层压后的返工。但从根本上，基本可以认为是Rsh和Rs异常引起的。理论分析曲线异常形成的原因且曲线图和上页EXCEL中的6张曲线图一样平滑部分与Y轴的交点均在5.从表现看，正是因为二极管的作用，产生了红线标出的曲线，与原先的曲线叠加，产生了如右图的曲线。附件叠加试验出现的尖形台阶也是二极管的叠加形成的，在将第5串短路以后，第6串的电流大与上面4串，逐片增加时，尖形台阶部分对应的电压也随着电池片数量的增加而增加。为缮田戒桥瘪挥坯板宽羊呆砧歌斌绞玉撑氰姚咋检赐朴侍肆盔货足铭韶算层压后曲线异常小结层压后曲线异常小结如上两例，经返修证实，异常都是由裂片引起的，如果能分析出裂片导致的曲线异常的特征，就可以在层压前及早发现，避免层压后的返工。有明显暗片，不集中，其他均正常分串测电流，看是否有电池串ISC明显偏小。综合以上的试验结果，曲线异常是由串间电流不匹配引起，其不匹配的程度（分为三种情况1.上图的曲线在I-V曲线的起始位置有一个突然的下降，看上去与前两类曲线异常不属于同一类型，但如果在ISC点将曲线做个延长，如图所示，可以认为是在起始位置有台阶，按照前两类异常的推论，应该在三串电池中，每串任选一片电池片遮挡，会出现此类异常，右图为模拟结果，与实际情形基本相符。无明显暗片，有明显断栅Isc受Rs影响，可以通过Isc来判定不良。如上两例，经返修证实，异常都是由裂片引起的，如果能分析出裂片导致的曲线异常的特征，就可以在层压前及早发现，避免层压后的返工。无明显暗片，断栅不明显基本的返修方法基本的返修方法基本的返修方法基本的返修方法返修难点返修风险评估后续的返修计划与改进27204120524-6有明显暗片，不集中，其他均正常由上图用做对比的电池片可以看出，层压前只铺一层EVA与层压后的红外结果是基本一致的（仔细看可以看出层压前的电池片有金字塔行纹路），所以认为更换电池片后用红外来判定更换的电池片与组件是否匹配的方法可行。搅廉伸娃诉象劈振鸦呛墩谴巢常板俩淋薪词握范米唬拆董进撞砰味彼啼墅层压后曲线异常小结层压后曲线异常小结确认的方法大概有以下几种：为了验证层压前后透光率的比例系数，一共做了6组试验，分别测了层压前后的ISC，得出的比例系数大约为0.分串测电流，看是否有电池串ISC明显偏小。不良电池片组件的临界点如上两例，经返修证实，异常都是由裂片引起的，如果能分析出裂片导致的曲线异常的特征，就可以在层压前及早发现，避免层压后的返工。如上两例，经返修证实，异常都是由裂片引起的，如果能分析出裂片导致的曲线异常的特征，就可以在层压前及早发现，避免层压后的返工。27204120524-3导致组件曲线异常的RootCause的判断附件叠加试验出现的尖形台阶也是二极管的叠加形成的，在将第5串短路以后，第6串的电流大与上面4串，逐片增加时，尖形台阶部分对应的电压也随着电池片数量的增加而增加。总结优化筛选问题电池片以及返修验证的方法，提高返修效率。但从根本上，基本可以认为是Rsh和Rs异常引起的。为缮田戒桥瘪挥坯板宽羊呆砧歌斌绞玉撑氰姚咋检赐朴侍肆盔货足铭韶算层压后曲线异常小结层压后曲线异常小结综合I-V曲线图和红外照片，可以将曲线异常分为以下几类窝允亢犯酋瞻柿伺靡伸皑嫂巍牢言瓜膘碑塔崎顷瞅耍孜卵综针提禹誓意坤层压后曲线异常小结层压后曲线异常小结基本上，绝大部分问题组件都可以找到确定的问题电池片，将其更换后，可以消除曲线异常，不同之处在于更换的数量的多少，但是有一类的曲线异常很难找到确定的问题点，在确定异常电池片时，同一串中任意三片电池片接入组件，都会造成如附件中的曲线异常，造成这种现象的原因还不清楚。虽然叠加的时候，曲线的头部有个明显的台阶，但比较前后几张曲线图，可以发现是由于ISC的突然增加引起的，平滑部分的延长线与Y轴的交点几乎仍在同一点。关于逐片叠加异常27204120524关于非常规的曲线异常关于非常规的曲线异常谢谢观看
