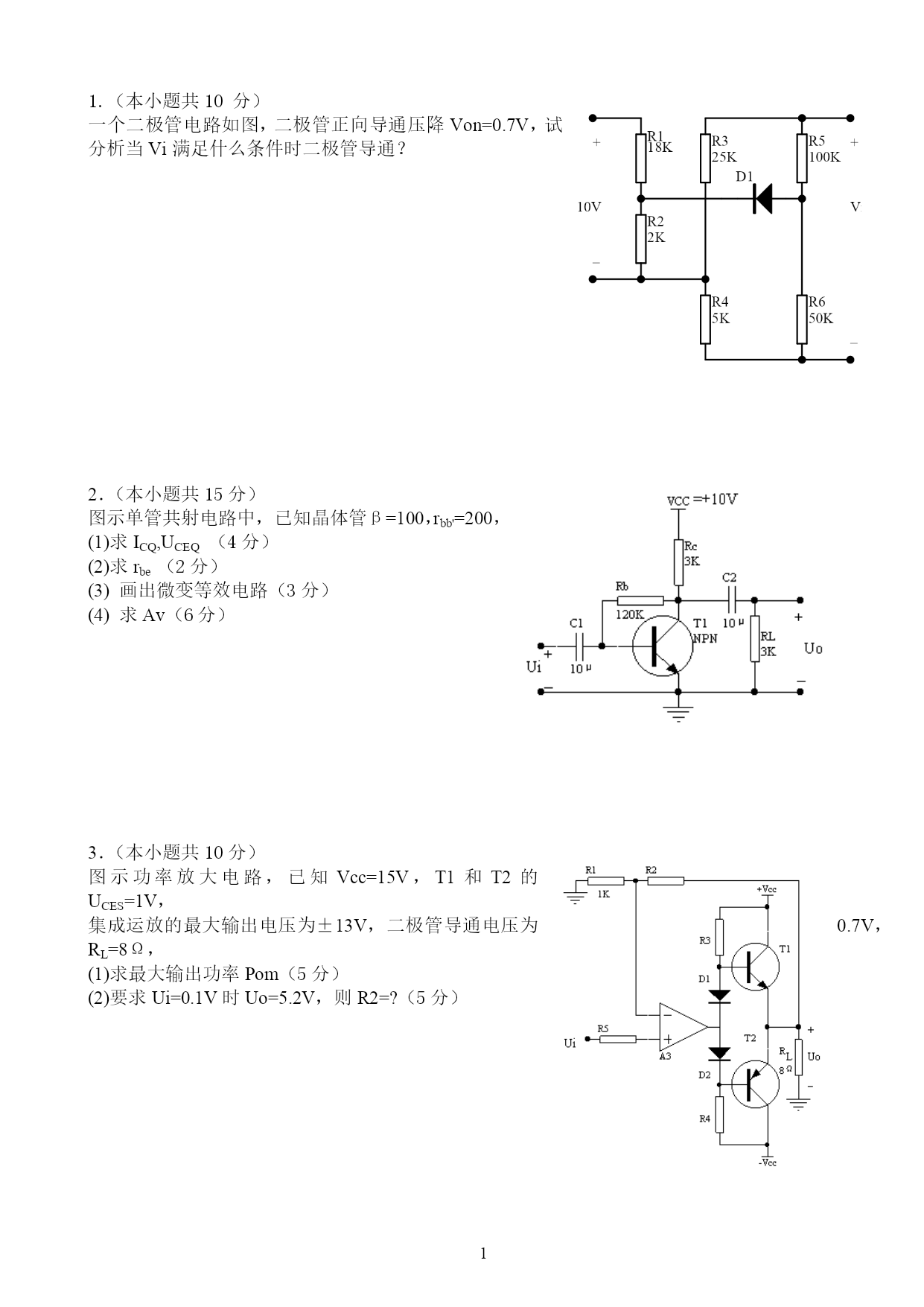

1.（本小题共10分）一个二极管电路如图，二极管正向导通压降Von=0.7V，试分析当Vi满足什么条件时二极管导通？2．（本小题共15分）图示单管共射电路中，已知晶体管β=100，rbb'=200，(1)求ICQ,UCEQ（4分）(2)求rbe（2分）(3)画出微变等效电路（3分）(4)求Av（6分）3．（本小题共10分）图示功率放大电路，已知Vcc=15V，T1和T2的UCES=1V，集成运放的最大输出电压为±13V，二极管导通电压为0.7V，RL=8Ω，(1)求最大输出功率Pom（5分）(2)要求Ui=0.1V时Uo=5.2V，则R2=?（5分）4．（本小题共10分）理想运放组成的运算电路如图，若Ui1=0.1V,Ui2=0.4V,试求Uo1和Uo25．（本小题共10分）理想运放电路如图，试：(1)求出UI～UO的关系式（8分）(2)画出UO=f(UI)曲线。（2分）6.（本小题共10分）试求图中电压比较器的阈值，并画出传输特性曲线。7．（本小题共10分）设计一个图示的输出可调的串联型稳压电路，要求：(1)确定运放的输入极性（2分）(2)若要求输出为5～7.5V，R1=?（5分）(3)定性画出一个稳压管电路取代3V电源（3分）
