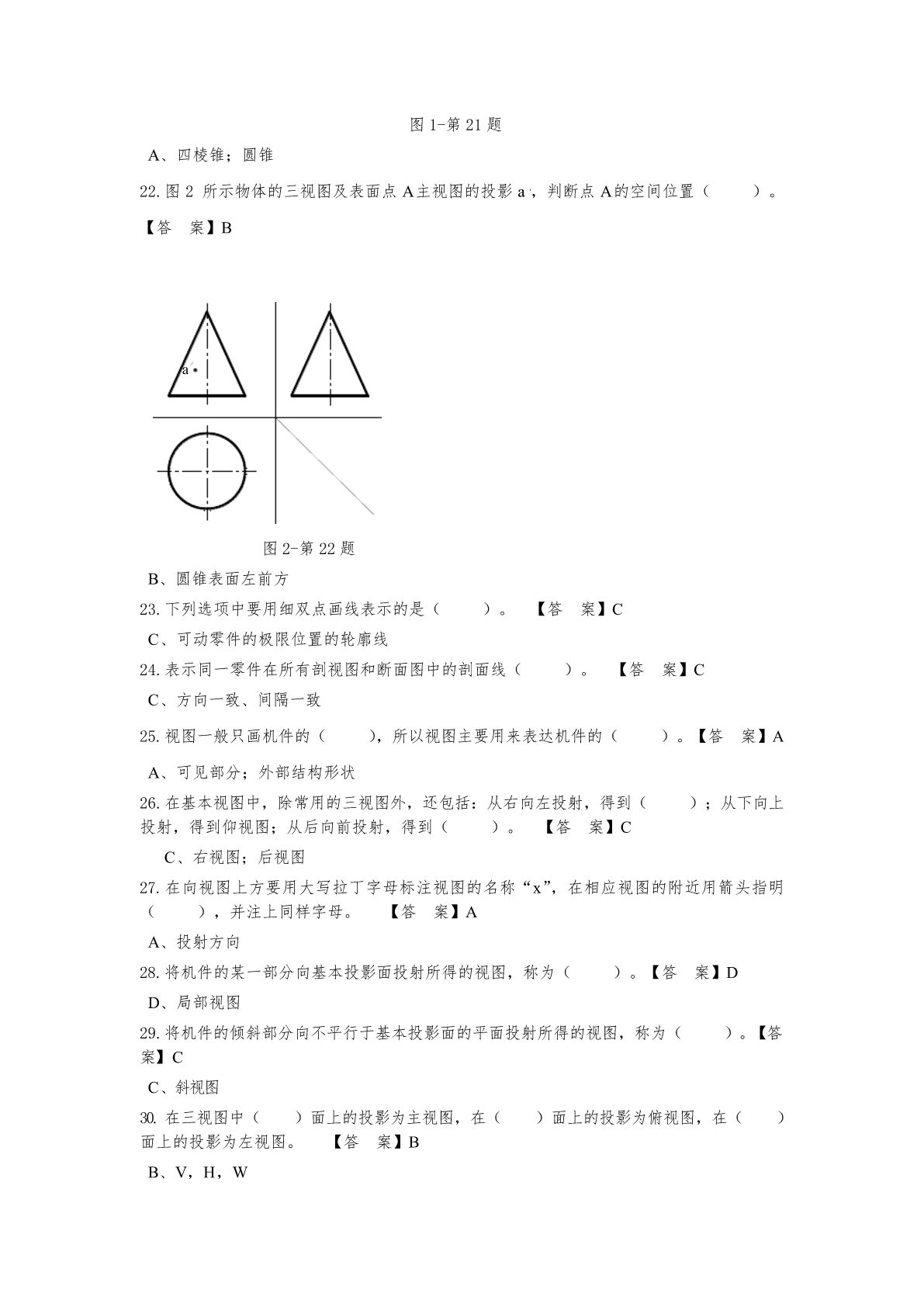

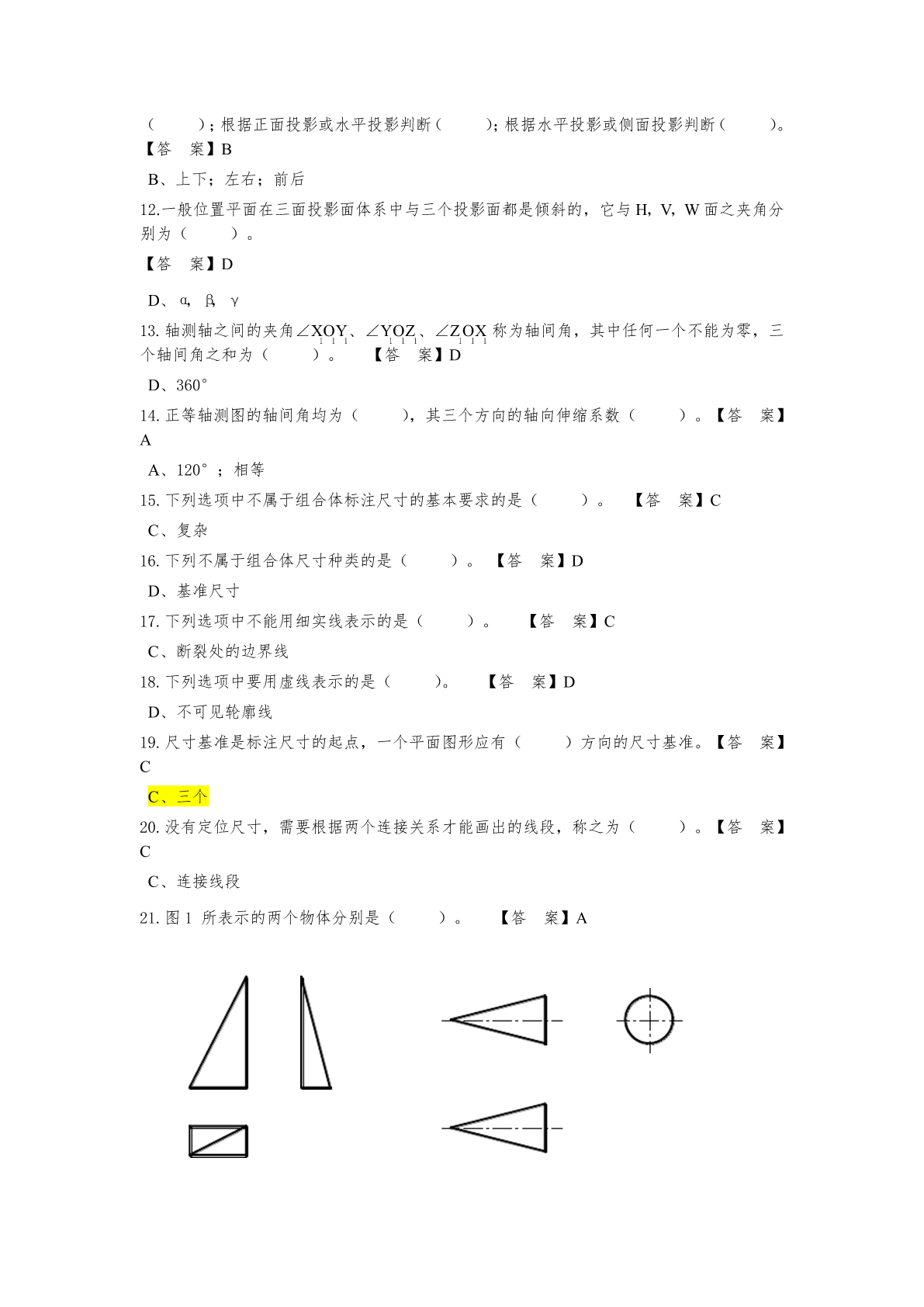

第七届全国信息技术应用水平大赛预赛试题二维CAD机械设计一、单选题：（每小题1分）1.图样中的图框有内、外两框，外框表示图纸边界，用（）绘制，其大小为幅面尺寸。【答案】BB、细实线2.图样上标题栏的位置配置在图纸的（）。【答案】DD、右下角3.国家技术制图基本要求规定，图样中汉字的高度h不应小于3.5mm，其字宽一般为（）。【答案】CC、h/4.国家技术制图基本要求规定，比例是指（）之比。【答案】AA、图样中机件要素的线性尺寸与实际机件的线性尺寸之比5.根据基准作用的不同，一般将基准分为设计基准和（）。【答案】BB、工艺基准6.机件的真实大小应以图样上所标注的尺寸数值为依据，与图形的大小以及绘图的准确度（）。图样中的尺寸在没有特别说明的情况下，均以为（）单位。【答案】CC、无关；毫米7.机械制图国家标准规定汉字应该书写成（）。【答案】BB、长仿宋体8.平面与圆球面相交，其空间截交线是（）。【答案】AA、圆9.依据投影线之间的相互位置关系，分投影可为（）和（）两大类。【答案】AA、中心投影法；平行投影法10.OX轴方向为物体的长度方向，表示（）方位；OY轴方向为物体的宽度方向，表示（）方位；OZ轴方向为物体的高度方向，表示（）方位。【答案】AA、左、右；前、后；上、下10.从物体的前面向后看，在V面上得到的视图称为（）。从物体的上面向下看，在H面上得到的视图称为（）。从物体的左面向右看，在W面上得到的视图称为（）。【答案】CC、主视图；俯视图；左视图11.由已知两点各自的三面投影判断两点的相对位置时，可根据正面投影或侧面投影判断（）；根据正面投影或水平投影判断（）；根据水平投影或侧面投影判断（）。【答案】BB、上下；左右；前后12.一般位置平面在三面投影面体系中与三个投影面都是倾斜的，它与H，V，W面之夹角分别为（）。【答案】DD、α，β，γ13.轴测轴之间的夹角∠XOY、∠YOZ、∠ZOX称为轴间角，其中任何一个不能为零，三111111111个轴间角之和为（）。【答案】DD、360°14.正等轴测图的轴间角均为（），其三个方向的轴向伸缩系数（）。【答案】AA、120°；相等15.下列选项中不属于组合体标注尺寸的基本要求的是（）。【答案】CC、复杂16.下列不属于组合体尺寸种类的是（）。【答案】DD、基准尺寸17.下列选项中不能用细实线表示的是（）。【答案】CC、断裂处的边界线18.下列选项中要用虚线表示的是（）。【答案】DD、不可见轮廓线19.尺寸基准是标注尺寸的起点，一个平面图形应有（）方向的尺寸基准。【答案】CC、三个20.没有定位尺寸，需要根据两个连接关系才能画出的线段，称之为（）。【答案】CC、连接线段21.图1所表示的两个物体分别是（）。【答案】A图1-第21题A、四棱锥；圆锥22.图2所示物体的三视图及表面点A主视图的投影a＇，判断点A的空间位置（）。【答案】Ba图2-第22题B、圆锥表面左前方23.下列选项中要用细双点画线表示的是（）。【答案】CC、可动零件的极限位置的轮廓线24.表示同一零件在所有剖视图和断面图中的剖面线（）。【答案】CC、方向一致、间隔一致25.视图一般只画机件的（），所以视图主要用来表达机件的（）。【答案】AA、可见部分；外部结构形状26.在基本视图中，除常用的三视图外，还包括：从右向左投射，得到（）；从下向上投射，得到仰视图；从后向前投射，得到（）。【答案】CC、右视图；后视图27.在向视图上方要用大写拉丁字母标注视图的名称“x”，在相应视图的附近用箭头指明（），并注上同样字母。【答案】AA、投射方向28.将机件的某一部分向基本投影面投射所得的视图，称为（）。【答案】DD、局部视图29.将机件的倾斜部分向不平行于基本投影面的平面投射所得的视图，称为（）。【答案】CC、斜视图30.在三视图中（）面上的投影为主视图，在（）面上的投影为俯视图，在（）面上的投影为左视图。【答案】BB、V，H，W31.假想用剖切面剖开机件，将处在观察者和剖切面之间的部分移去，而将其余部分向投影面投射所得的图形称为（）。【答案】CC、剖视图32.假想用剖切面将机件的某处切断，仅画出断面(剖切平面与机件接触部分)的图形称为（）。B、断面图33.与外螺纹的牙顶或内螺纹的牙底相重合的假想圆柱面的直径称为（）。【答案】AA、螺纹大径34.外螺纹画法中牙顶圆（大径）用（）绘制；牙底圆（小径）用（）绘制，小径约为大径的0.85倍。【答案】CC、粗实线；细实线35.在连接装配图画法中相
