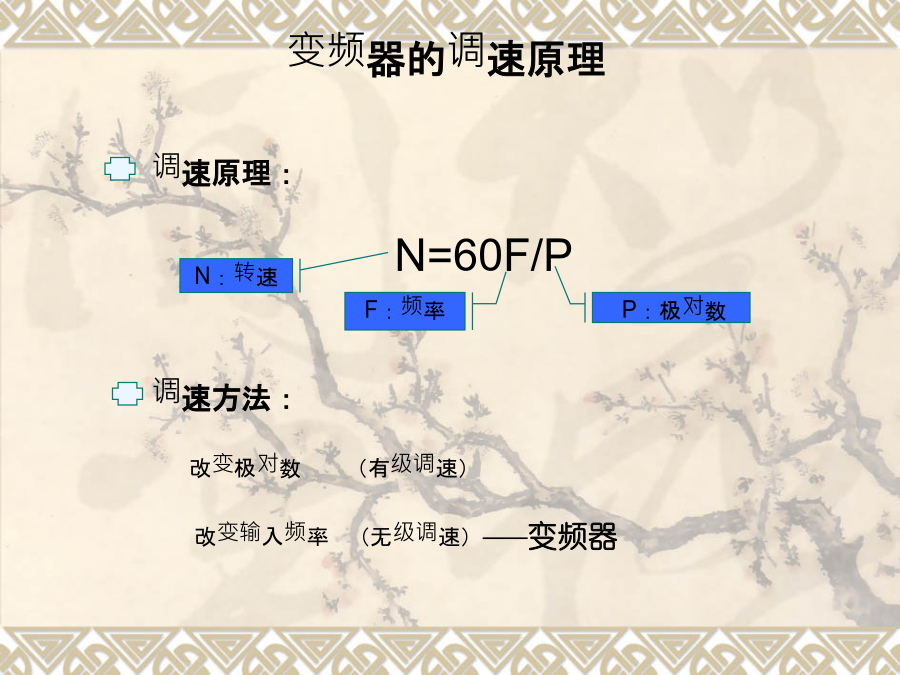

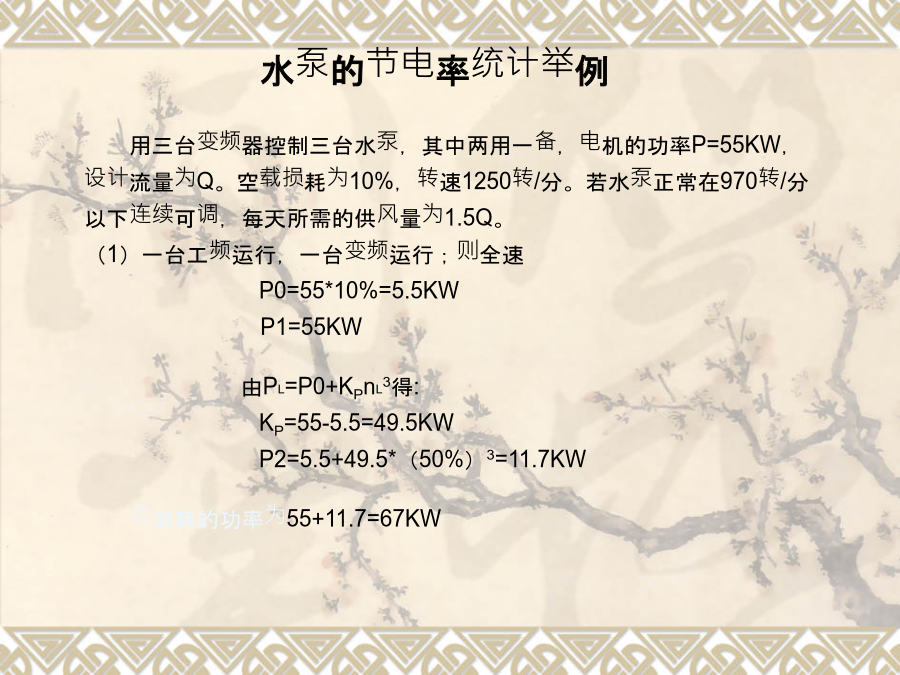

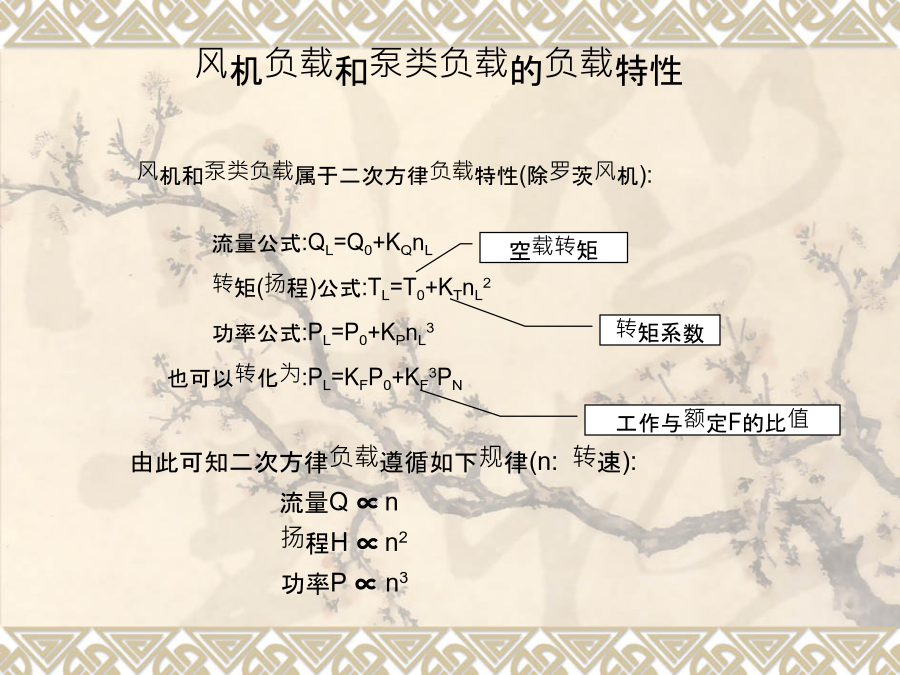

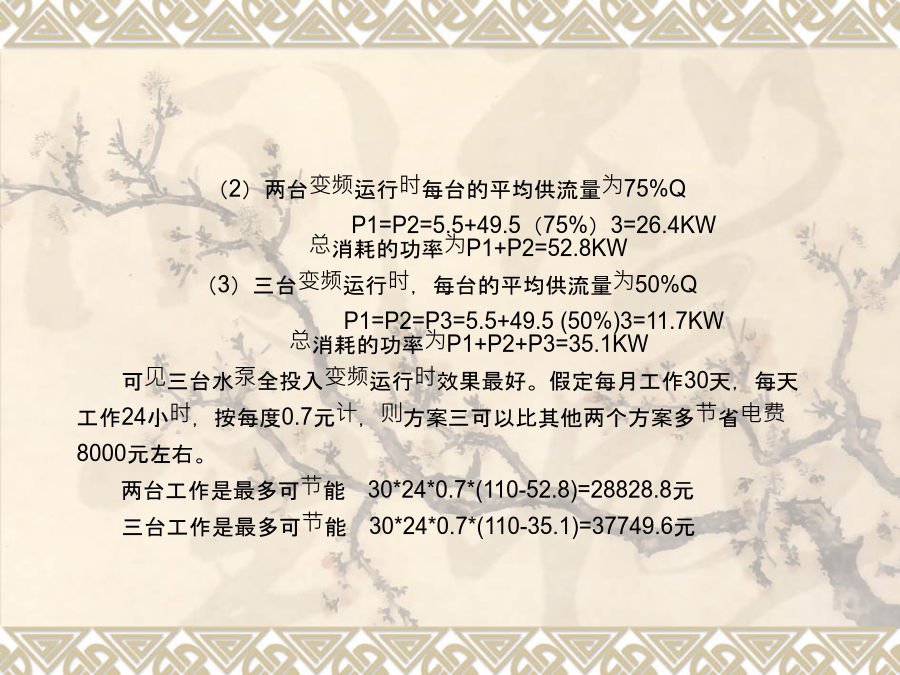

给排水监控系统课件变频器的调速原理风机负载和泵类负载的负载特性用三台变频器控制三台水泵，其中两用一备，电机的功率P=55KW，设计流量为Q。空载损耗为10%，转速1250转/分。若水泵正常在970转/分以下连续可调，每天所需的供风量为1.5Q。（1）一台工频运行，一台变频运行；则全速P0=55*10%=5.5KWP1=55KW由PL=P0+KPnL3得:KP=55-5.5=49.5KWP2=5.5+49.5*（50%）3=11.7KW总消耗的功率为55+11.7=67KW（2）两台变频运行时每台的平均供流量为75%QP1=P2=5.5+49.5（75%）3=26.4KW总消耗的功率为P1+P2=52.8KW（3）三台变频运行时，每台的平均供流量为50%QP1=P2=P3=5.5+49.5(50%)3=11.7KW总消耗的功率为P1+P2+P3=35.1KW可见三台水泵全投入变频运行时效果最好。假定每月工作30天，每天工作24小时，按每度0.7元计，则方案三可以比其他两个方案多节省电费8000元左右。两台工作是最多可节能30*24*0.7*(110-52.8)=28828.8元三台工作是最多可节能30*24*0.7*(110-35.1)=37749.6元水泵起动时的水锤现象往往容易造成管道松动或破裂甚至损坏；电机起动/停止时需开启/关闭阀门来减小水锤的影响，如此操作一方面工作强度大，且难以满足工艺的需要。在水泵安装变频调速器以后，可以根据工艺的需要，使电机软启/软停，从而使急扭及水锤现象得到解决。而且在流量不大的情况下，可以降低泵的转速，一方面可以避免水泵长期工作在满负荷状态，造成电机过早的老化，而且变频的软启动大大的减小水泵启动时对机械的冲击。并且具有明显的节电效果。变频器的应用直接供水监控系统监测点位表DDC配置学院水房控制参数
